1. Allgemeine Beschreibung

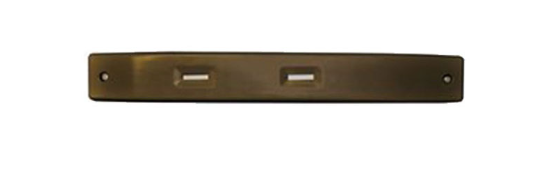

Der VESTA-350 ist ein dualer Passiv-Infrarot-Bewegungsmelder (PIR), der speziell für die Montage an der Oberseite von Fenstern und Türen konzipiert wurde und ein schmales Vorhang-Erfassungsmuster bietet. Er ist ideal für die frühzeitige Einbrucherkennung mit hoher Genauigkeit und minimalen Fehlalarmen.
Der VESTA-351 ist für den Betrieb in Verbindung mit dem VESTA-148 Melder konzipiert und bildet so eine robuste Lösung für den Perimeterschutz. Die HE-100X-Serie umfasst sowohl verkabelte als auch batteriebetriebene Modelle, wobei Dual-Tech-Antimasking-Versionen mit integrierter Mikrowellentechnologie erhältlich sind.
2. Technische Daten (HE-100X)
Erkennungstechnologie
Dual-PIR
Erfassungsmuster
Schmaler Vorhang (von oben nach unten)
Impulszählung
Wählbar: 1 oder 2
Erkennungslogik
Konfigurierbar: UND / ODER
Alarmausgang
Relais mit Ruhestromkontakt (N.C.), max. 100 mA bei 60 VDC
Sabotagekontakt
Eingebaut
LED-Anzeige
EIN/AUS wählbar
Stromversorgung
11,5 – 15,5 VDC
Stromverbrauch
Standby: 10 mA / Alarm: 3 mA
Temperaturkompensation
Automatisch
Betriebstemperatur
–20°C bis +50°C
Luftfeuchtigkeit (max.)
85% (nicht kondensierend)
Schutzart
IP55
Farboptionen
Weiß / Braun
3. Typische Anwendungen
Perimeterschutz an Fenstern und Türeingängen
Kombinierter Betrieb mit dem VESTA-148 für erweiterte Sicherheit an Zugangspunkten
Ideal für Schiebetüren, bodentiefe Fenster und schmale Eingangsbereiche
Kompatibel mit verkabelten und drahtlosen Sicherheitssystemen

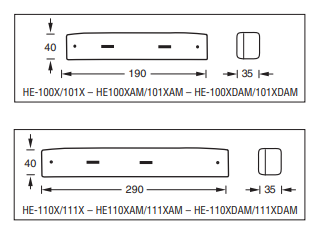

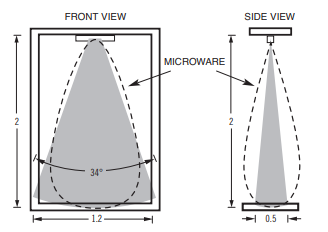

4. Erfassungsbereich und Abmessungen
5. Installationsempfehlungen
Montieren Sie das Gerät oben mittig am Tür-/Fensterrahmen
Installieren Sie das Gerät neben dem VESTA-148, wenn eine zweischichtige Erkennung erforderlich ist
Konfigurieren Sie Impulszählung und Logik entsprechend den standortspezifischen Empfindlichkeitsanforderungen
Vermeiden Sie die Nähe zu beweglichen Objekten (z. B. Vorhängen), reflektierenden Oberflächen oder Lüftungsöffnungen
6. Vorsichtsmaßnahmen
Stellen Sie eine sichere Montage sicher, um Sabotage oder vibrationsbedingte Fehlalarme zu vermeiden
Reinigen Sie die Fresnel-Linsen regelmäßig, um eine optimale Erkennungsleistung zu gewährleisten
Dual-Tech-Modelle sollten nicht auf Geräte gerichtet werden, die Mikrowellen- oder Wärmesignale abgeben
Quelle und englisches Original: VESTA Guide – VESTA-351. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
