GEN-TX Anlernanleitung
GEN-TX ist ein Sendemodul, das die Übertragung von Funksignalen in F1 an die Alarmzentrale ermöglicht.
Dieses Modul ist für den Einbau in jeden Optex Funkmelder mit potentialfreiem Universalausgang vorgesehen. Der Hauptzweck besteht darin, die Alarm-, Sabotage- und Anti-Masking-Signale eines beliebigen Melders zu übertragen und den Melder eines Drittanbieters vollständig in die Alarmzentrale zu integrieren.

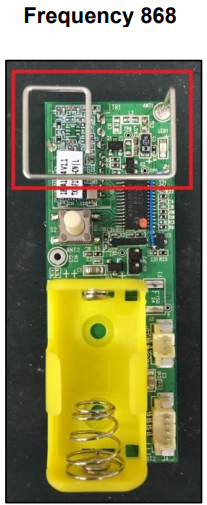

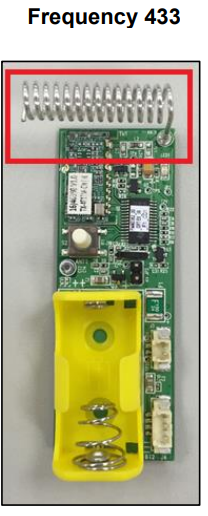

Die Antennen des GEN-TX unterscheiden sich je nach Frequenz 433 und 868.
Verwenden Sie für den Anschluss das am Optex Melder mitgelieferte Kabel und den Steckverbinder.

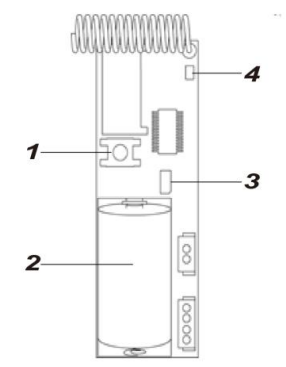

Bestandteile
Anlern-/Testtaste
Batterie (CR2)
Überwachungs-Jumper-Schalter (JP2)
LED-Anzeige (Rot)
LED-Anzeige
Im Normalbetrieb bleibt die LED-Anzeige ausgeschaltet, außer:
Wenn sich der Bewegungsmelder im Zustand niedriger Batteriespannung befindet, blinkt die LED bei jeder Übertragung einer erkannten Bewegung 6-mal.
Wenn der Sabotageschalter ausgelöst wird, blinkt die LED 6-mal, um die Übertragung des Signals „Sabotage“ anzuzeigen.
Wenn der Sabotagezustand weiterhin besteht, blinkt die LED bei jeder Übertragung einer erkannten Bewegung 6-mal.
Wenn die Batterie erschöpft ist, blinkt die LED alle 4 Sekunden.
Anlernen
Ziehen Sie den Batterieisolator heraus, um die Batterie zu aktivieren.
Versetzen Sie die Alarmzentrale in den Anlernmodus; Details entnehmen Sie der Anleitung der Alarmzentrale.
Drücken Sie die Anlern-Taste.
Schließen Sie den Anlernvorgang gemäß der Anleitung der Alarmzentrale ab.
Gehtest
Nachdem der Melder angelernt wurde, versetzen Sie die Alarmzentrale in den Modus „Gehtest“, halten Sie den Melder am gewünschten Montageort und drücken Sie die Test-Taste, um zu bestätigen, dass sich dieser Ort innerhalb der Signalreichweite der Alarmzentrale befindet. Entnehmen Sie der Anleitung der Alarmzentrale, wie der Gehtest abgeschlossen wird.
Wenn Sie sicher sind, dass der Melder am gewählten Ort einwandfrei funktioniert, können Sie mit der Montage fortfahren.
Batterie
Der Melder verwendet eine Lithium-Batterie vom Typ „CR2“, 3V, als Stromquelle.
Bei erkanntem niedrigen Batteriestand wird zusammen mit den regulären Signalübertragungen ein Signal für niedrigen Batteriestand an die Alarmzentrale gesendet, damit diese den entsprechenden Status anzeigen kann.
Wenn die Batterie erschöpft ist, stellt der Melder sämtliche Funktionen ein, und die LED blinkt alle 4 Sekunden.
Drücken Sie beim Batteriewechsel nach Entfernen der alten Batterie die Anlern-Taste zweimal, um eine vollständige Entladung sicherzustellen, bevor Sie die neue Batterie einsetzen.
Überwachung
Nach der Installation überträgt der Melder automatisch periodisch Überwachungssignale an die Alarmzentrale, in zufälligen Intervallen von 30 bis 50 Minuten.
Hat die Alarmzentrale innerhalb des voreingestellten Zeitraums kein Signal vom Melder empfangen, zeigt sie auf ihrem Display an, dass bei dem betreffenden Melder ein Signalausfall vorliegt.
Jumper AUS (Werkseinstellung)
– Wenn der Jumper (JP2) auf AUS gesetzt ist, ist die Überwachung aktiviert.
Jumper EIN
-Wenn der Jumper (JP2) auf EIN gesetzt ist, ist die Überwachung deaktiviert.
