1. Allgemeine Beschreibung

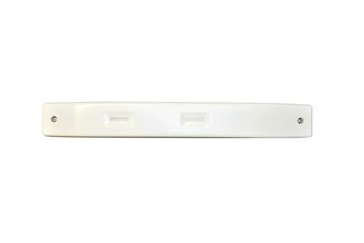

Der VESTA-350 ist ein dualer Passiv-Infrarot-Bewegungsmelder (PIR), der speziell für die Deckenmontage an Fenstern und Türen konzipiert wurde und ein schmales Vorhang-Erfassungsmuster bietet. Er eignet sich ideal zur Früherkennung von Einbruchsversuchen mit hoher Genauigkeit und minimalen Fehlalarmen.
Der VESTA-350 ist für den Einsatz in Verbindung mit dem VESTA-148-Melder konzipiert und ermöglicht so eine robuste Perimeterschutzlösung. Die Serie HE-100X umfasst sowohl verdrahtete als auch batteriebetriebene Modelle, wobei Versionen mit Dual-Tech-Antimasking mit integrierter Mikrowellentechnologie erhältlich sind.
2. Technische Daten (HE-100X)
Erfassungstechnologie
Dual-PIR
Erfassungsmuster
Schmaler Vorhang (von oben nach unten)
Pulszahl
Wählbar: 1 oder 2
Erfassungslogik
Konfigurierbar: UND / ODER
Alarmausgang
Relais Ruhestrom (N.C.), max. 100 mA @ 60 VDC
Sabotageschalter
Integriert
LED-Anzeige
EIN/AUS wählbar
Stromversorgung
11,5 – 15,5 VDC
Stromaufnahme
Standby: 10 mA / Alarm: 3 mA
Temperaturkompensation
Automatisch
Betriebstemperatur
–20 °C bis +50 °C
Luftfeuchtigkeit (max.)
85 % (nicht kondensierend)
Schutzart
IP55
Farboptionen
Weiß / Braun
3. Typische Anwendungen
Perimeterschutz an Fenstern und Türdurchgängen
Kombinierter Betrieb mit dem VESTA-148 für erhöhte Sicherheit an Zugangspunkten
Ideal für Schiebetüren, bodentiefe Fenster und schmale Eingangsbereiche
Kompatibel mit verdrahteten und drahtlosen Sicherheitssystemen

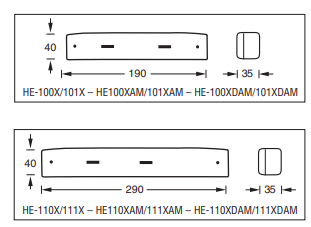

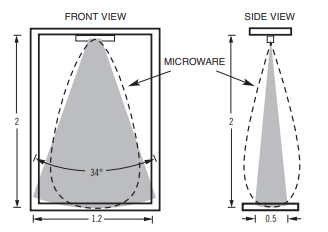

4. Erfassungsbereich und Abmessungen
5. Installationsempfehlungen
Montage oben mittig am Tür-/Fensterrahmen
Installation neben dem VESTA-148, sofern eine zweischichtige Erfassung erforderlich ist
Pulszahl und Logik entsprechend den standortspezifischen Empfindlichkeitsanforderungen konfigurieren
Nähe zu beweglichen Objekten (z. B. Vorhängen), reflektierenden Oberflächen oder Lüftungsöffnungen vermeiden
6. Vorsichtsmaßnahmen
Für eine sichere Montage sorgen, um Sabotage- oder vibrationsbedingte Fehlalarme zu vermeiden
Fresnel-Linsen regelmäßig reinigen, um eine optimale Erfassungsleistung sicherzustellen
Dual-Tech-Modelle sollten nicht auf Geräte gerichtet werden, die Mikrowellen- oder Wärmesignale abgeben
Quelle und englisches Original: VESTA Guide – VESTA-350. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
