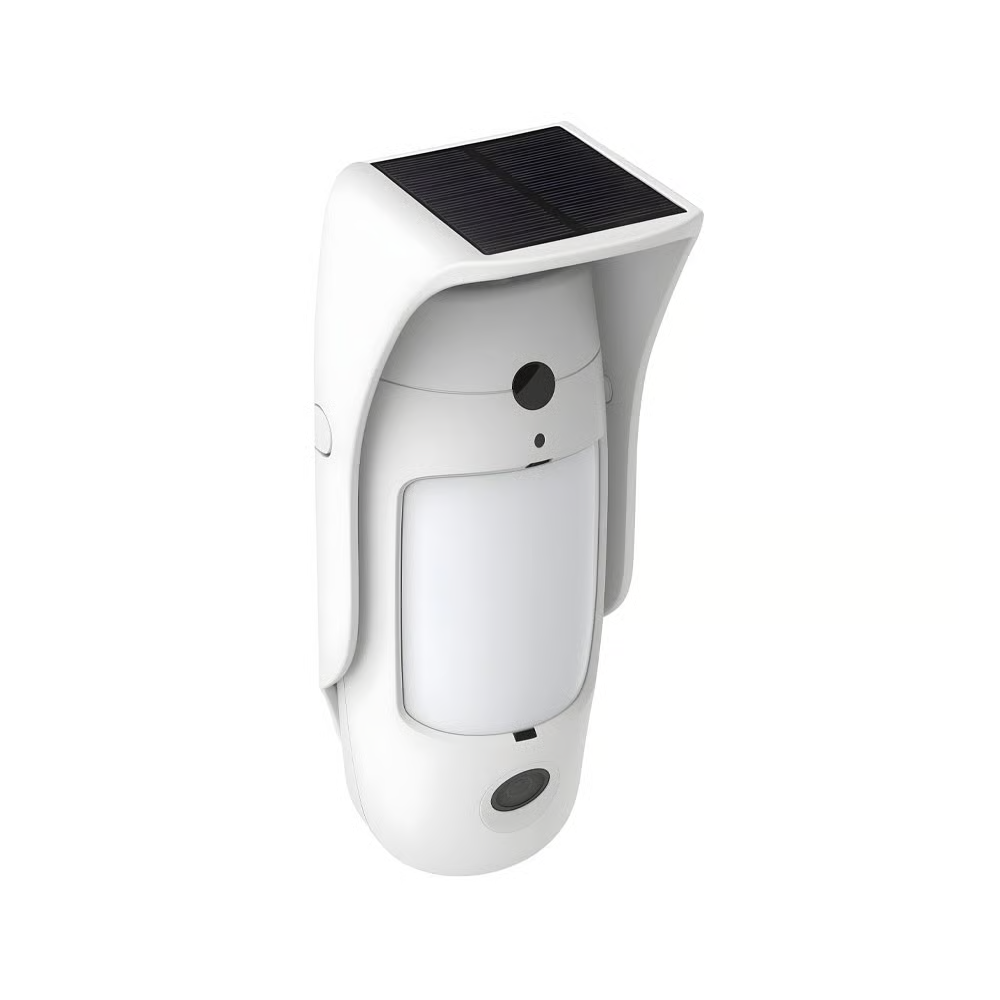

VST-897EX-Solar Series
Outdoor PIR Bewegungsmelder-Kamera
Die VST-897EX-Solar Series ist eine fortschrittliche Outdoor-Kamera mit passivem Infrarot-Bewegungsmelder (PIR), die entwickelt wurde, um die Sicherheit durch hochauflösende Bildübertragung (bis zu 1280 x 720 Pixel) bei Bewegungserkennung zu verbessern. Sie verfügt über einen wiederaufladbaren Akku, der über Solarladung mit Strom versorgt wird, sowie zwei 1,5V L91 Lithiumbatterien als Backup.
Das HaLow-Modell, ausgestattet mit Sub-GHz-Wi-Fi und einem SF1-Backup-Modul, gewährleistet eine schnelle Verarbeitung für eine raschere visuelle Alarmverifizierung.
Die VST-897EX-Solar ist für den Einsatz unter Outdoor-Bedingungen konzipiert und verfügt über Nachtbeleuchtung, ein UV-beständiges Gehäuse sowie IPX6-Wasserdichtigkeit, wodurch sie sich für Bereiche wie Hinterhöfe, Tore und Außenkorridore eignet. Das HDR-Modell bietet zusätzlich einen Weißabgleich mit HDR-Unterstützung für klarere Bilder bei Lichtverhältnissen mit hohem Kontrast.
Mit einer typischen Erfassungsreichweite von 10 Metern bei einer Montagehöhe von 2,3 Metern über dem Boden bietet sie eine Haustierimmunität bis 20 Kilogramm und drei wählbare Empfindlichkeitsstufen für unterschiedliche Umgebungen.
Die Kamera verfügt über Anti-Masking-Detektoren, eine fortschrittliche Anti-Masking-Funktion, die Versuche erkennt, das Objektiv mit Objekten oder Beschichtungen innerhalb von 20 cm abzudecken. Die Infrarottechnologie verbessert das Anti-Masking zusätzlich durch Erkennung direkt über dem Objektiv.

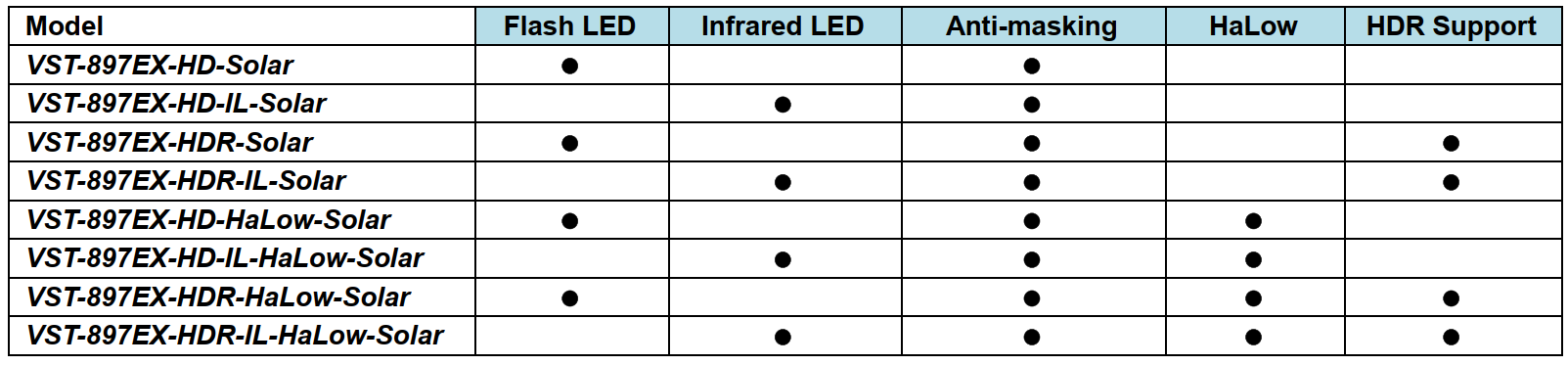

Die VST-897EX-Solar Series umfasst folgende Modelle:

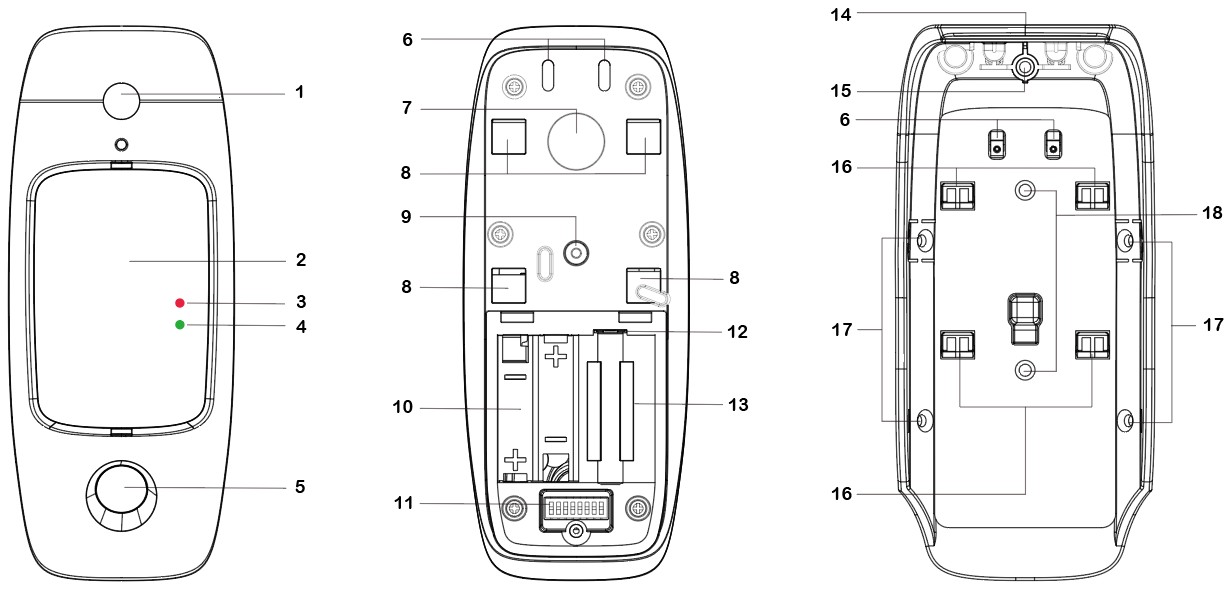

Bestandteile identifizieren
Blitz-LED / Infrarot-LED
Die Blitz-LED oder Infrarot-LED liefert ausreichend Licht für die Bildaufnahme bei schlechten Lichtverhältnissen.
IR-Sensor
LED-Anzeige (Rot)
Zur Anzeige des Systemstatus
LED-Anzeige (Grün) (nur für HaLow-Modelle)
Leuchtet auf, wenn nach der HaLow-unterstützten Alarmzentrale gesucht wird
Blinkt schnell während der Datenübertragung über Wi-Fi****
PIR-Kameraobjektiv
Ladekontakte
Test- & Anlerntaste
Halten Sie die Taste 3 Sekunden lang gedrückt, um einen Anlerncode zu senden, und lassen Sie die Taste los, sobald die rote LED aufleuchtet.
Drücken Sie die Taste einmal, um den Testmodus für 10 Minuten zu aktivieren.
Drücken Sie die Taste einmal, um einen Anlerncode an den Repeater / Router zu senden.
Aufhängelöcher
Sabotageschalter
Batteriefach
DIP-Schalterblock
Batterieisolator
Wiederaufladbarer Akku
Solarpanel
Stabilisierungsschraube
Haken
Eckmontagelöcher
Oberflächenmontagelöcher
LED-Anzeige
Wenn aktiviert, leuchtet die LED-Anzeige unter folgenden Bedingungen auf:
Wenn der Sabotageschalter ausgelöst wird, blinkt die LED für 2 Sekunden, um anzuzeigen, dass ein „Sabotage“-Signal übertragen wird.
Wenn sich die PIR-Kamera in einem Fehlerzustand befindet (Sabotage offen oder anhaltender Zustand niedriger Batteriespannung), blinkt die LED bei jeder Übertragung einer erkannten Bewegung für 2 Sekunden.
Im Testmodus leuchtet die LED für 2 Sekunden, sobald eine Bewegung erkannt wird.
Die LED blinkt nicht, wenn Sabotageschalter und Batterie der PIR-Kamera in Ordnung sind und sich das Gerät nicht im Testmodus befindet.
Wenn die LED blinkt, um eine Signalübertragung anzuzeigen, blinkt sie beim Empfang der Bestätigung von der Alarmzentrale zweimal schnell.
Hinweis: Die LED-Anzeige kann aktiviert werden, indem DIP-Schalter 2 auf die Position ON gestellt wird. Weitere Einzelheiten finden Sie in der DIP-Schalter-Positionstabelle.
Bildaufnahme
Wenn das Alarmsystem scharf geschaltet ist, nimmt die PIR-Kamera bei Bewegungserkennung Alarmbilder mit einer Auflösung von 1280 x 720 Pixel, 640 x 480 oder 320 x 240 Pixel auf (programmierbar über die Alarmzentrale). Sie können die PIR-Kamera auch manuell über die Alarmzentrale zur Aufnahme eines Bildes veranlassen. Die aufgenommenen Bilder werden zur visuellen Alarmverifizierung an die Alarmzentrale übertragen.
Hinweis: Wenn Ihre PIR-Kamera an einem Ort installiert ist, an dem sich im Sichtfeld der Kamera eine komplexe Umgebung mit intensivem Licht oder vielen Farben befindet, werden die aufgenommenen Bilder eine große Dateigröße aufweisen, was bei der Übertragung der Bilder an die Alarmzentrale möglicherweise zu einem Abbruch führt.
Aufwärmphase
Nach dem Einschalten der PIR-Kamera wärmt sich diese für 30 Sekunden auf. Während der 30-sekündigen Aufwärmphase wird die PIR-Kamera nicht aktiviert.
Testmodus
Der Testmodus ermöglicht es Ihnen, den Erfassungsbereich der PIR Camera zu überprüfen (nicht den Aufnahmebereich).
Drücken Sie die Test- / Lerntaste einmal, um den Testmodus für 10 Minuten zu aktivieren.
Während des Testmodus ist der Sleep-Timer deaktiviert. Sie können die PIR Camera auslösen, um den IR-Erfassungsbereich zu überprüfen. Bei jeder Auslösung der PIR Camera leuchtet die rote LED kurz auf (2 Sekunden).
Im Testmodus muss die LED-Anzeige aktiviert sein, indem Sie den DIP-Schalter 2 auf die Position ON stellen, und die Double-Knock-Funktion muss deaktiviert sein, indem Sie den DIP-Schalter 7 auf die Position OFF stellen, damit der Benutzer den Erfassungsbereich testen kann.
Double-Knock-Funktion
Die PIR Camera verfügt über eine Double-Knock-Funktion. Wenn die Double-Knock-Funktion aktiviert ist, meldet die PIR Camera einen Alarm nur dann an die Alarmzentrale, wenn innerhalb von 10 Sekunden zwei Bewegungen erkannt werden. Ist die Double-Knock-Funktion deaktiviert, meldet die PIR Camera einen Alarm an die Alarmzentrale, sobald eine Bewegung erkannt wird.

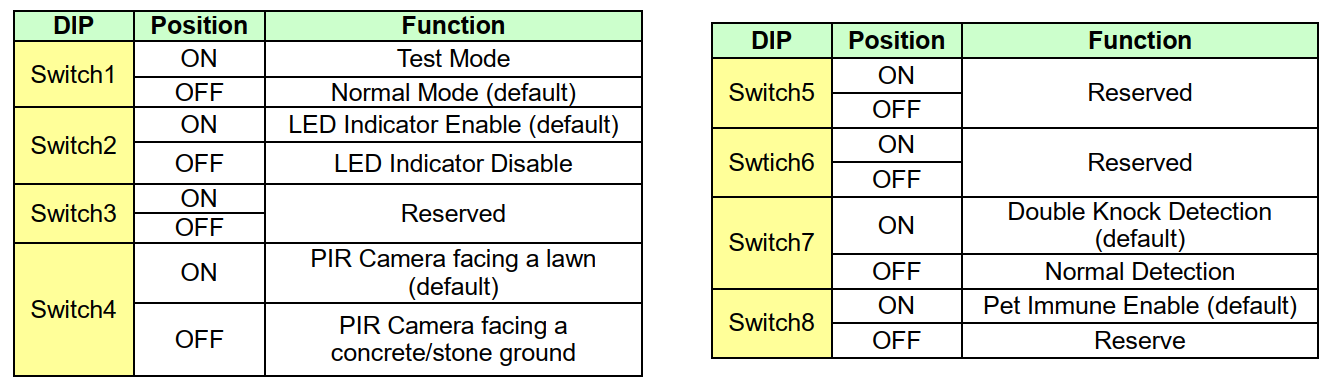

DIP-Schalter-Positionstabelle
Die Funktion jedes DIP-Schalters ist in der folgenden Tabelle aufgeführt. Der DIP-Schalter kann entweder ON oder OFF sein. ON Die obere Position zeigt ON an, die untere Position zeigt OFF an.
Nach dem Ändern der DIP-Schalter-Einstellungen schalten Sie die PIR Camera bitte erneut ein, damit sie mit den neuen DIP-Schalter-Einstellungen arbeitet.
Überwachungssignal
Nach der Installation sendet die PIR Camera automatisch in unregelmäßigen Abständen von 15 bis 18 Minuten Überwachungssignale an die Alarmzentrale.
Wenn die Alarmzentrale innerhalb des voreingestellten Zeitraums kein Signal von der PIR Camera empfangen hat, zeigt die Alarmzentrale auf ihrem Display an, dass bei der betreffenden PIR Camera ein Signalausfall vorliegt.
Sleep-Timer
Die PIR Camera verfügt über eine „Sleep-Zeit“ von etwa 1 Minute, um Energie zu sparen. Nach der Übertragung einer erkannten Bewegung sendet die PIR Camera 1 Minute lang keine erneute Meldung.
Anhaltende Bewegung vor der PIR Camera führt nicht zu einer übermäßigen Belastung der Batterie.
Sabotageschutz
Die PIR Camera ist durch einen internen Sabotageschalter geschützt, der zusammengedrückt wird, wenn die PIR Camera an der Montagehalterung eingehängt ist. Wird die PIR Camera von der Montagehalterung entfernt, wird der Sabotageschalter ausgelöst, und die PIR Camera sendet ein Sabotagesignal an die Alarmzentrale, um den Benutzer auf diesen Zustand hinzuweisen.
Anti-Masking
Die PIR Camera verfügt über einen digitalen Näherungsdetektor, der jeden Maskierungsversuch (Verdeckungsversuch) eines Eindringlings erkennen kann.
Wird ein Maskierungsereignis erkannt und hält der Maskierungszustand 3 Minuten lang an, sendet die PIR Camera ein Maskierungsalarmsignal an die Alarmzentrale, um den Benutzer über den Maskierungszustand zu informieren.
Nachdem die Maskierung / Verdeckung 3 Minuten lang aufgehoben wurde, sendet die PIR Camera ein Wiederherstellungssignal an die Alarmzentrale.
Batterie
Die PIR Camera enthält einen 3,2V 600mAh LFP (Lithium-Eisenphosphat) Akku, der durch Solarladung aufgeladen wird, sowie zwei 1,5V L91 Lithiumbatterien als Backup.
Die PIR Camera verfügt über eine Erkennung des niedrigen Batteriestands. Wird ein niedriger Batteriestand erkannt (bei den 1,5V L91 Lithiumbatterien), wird zusammen mit den regulären Signalübertragungen ein Signal für niedrigen Batteriestand an die Alarmzentrale gesendet, damit die Alarmzentrale den entsprechenden Status anzeigen kann.
So wechseln Sie die Batterien (1,5V L91 Lithiumbatterien):
Schritt 1: Entfernen Sie die PIR Camera von der Montageposition.
Schritt 2: Lösen Sie die Befestigungsschraube der Rückabdeckung und öffnen Sie die Rückabdeckung.
Schritt 3: Entfernen Sie die alten Batterien und drücken Sie die Testtaste zweimal, um die Restspannung vollständig zu entladen.
Schritt 4: Setzen Sie zwei neue AAL91 Lithiumbatterien ein.
Schritt 5: Drücken Sie die Testtaste einmal. Ein Signal für normalen Batteriestand wird an die Alarmzentrale gesendet.
Schritt 6: Schrauben Sie die Rückabdeckung wieder fest.
Schritt 7: Montieren Sie die PIR Camera wieder an ihrem Montageort.
Erste Schritte – Anlernen der PIR-Kamera an die Alarmzentrale
Lösen Sie die untere Befestigungsschraube und öffnen Sie die Rückabdeckung.
Setzen Sie vier AAL91-Lithiumbatterien in den Batteriehalter ein und achten Sie dabei auf die korrekte Polarität.
Versetzen Sie die Alarmzentrale in den Anlernmodus, Details hierzu finden Sie in der Anleitung der Alarmzentrale.
Halten Sie die Test-Taste 3 Sekunden lang gedrückt, um einen Anlerncode zu senden, und lassen Sie die Taste los, sobald die rote LED aufleuchtet. (Um an eine batteriebetriebene Alarmzentrale anzulernen, drücken Sie die Test-Taste nach dem 3-sekündigen Gedrückthalten erneut für eine Sekunde.) Die LED leuchtet 20 Sekunden lang, was anzeigt, dass sich die PIR-Kamera im Anlernmodus befindet.
Wenn die Alarmzentrale das Signal von der PIR-Kamera empfängt, zeigt sie die entsprechenden Informationen an. Wählen Sie innerhalb der 20 Sekunden, in denen die LED der PIR-Kamera leuchtet, die PIR-Kamera auf der Webseite der Alarmzentrale aus und klicken Sie auf „Hinzufügen“, um sie in die Alarmzentrale aufzunehmen. Details hierzu finden Sie in der Anleitung der Alarmzentrale.
Wenn die PIR-Kamera eine Bestätigung von der Alarmzentrale empfängt, blinkt die LED der PIR-Kamera 6 Mal und erlischt anschließend, um ein erfolgreiches Anlernen anzuzeigen.

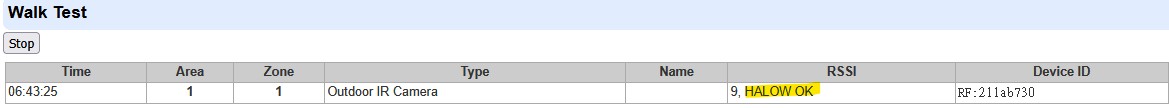

Nachdem die PIR-Kamera angelernt wurde, versetzen Sie die Alarmzentrale in den Walk-Test-Modus. Halten Sie die PIR-Kamera an der gewünschten Position und drücken Sie die Test-Taste, um zu bestätigen, dass sich diese Position innerhalb der Signalreichweite der Alarmzentrale befindet.
Bei Wi-Fi-HaLow-Modellen wird beim Versetzen der Alarmzentrale in den Walk-Test-Modus durch Drücken der Test-Taste zusätzlich ein Wi-Fi-Walk-Test gestartet. Die grüne LED der PIR-Kamera leuchtet auf, während sie nach einer HaLow-fähigen Alarmzentrale sucht.
Wird eine Verbindung hergestellt, blinkt die grüne LED während der Datenübertragung über Wi-Fi schnell, und nach Abschluss der Datenübertragung erscheint die Meldung „HALOW OK“ auf der Webseite der Alarmzentrale. Schlägt die Verbindung fehl, erlischt die grüne LED.
Sobald bestätigt ist, dass die PIR-Kamera an der gewählten Position funktioniert, können Sie mit der Montage fortfahren.
Hinweis:
Nachdem die Test-Taste 3 Sekunden lang gedrückt gehalten wurde, leuchtet die LED der PIR-Kamera 20 Sekunden lang. Erhält die PIR-Kamera innerhalb dieser 20 Sekunden keine Bestätigung von der Alarmzentrale, erlischt die LED. Die Test-Taste muss dann erneut 3 Sekunden lang gedrückt gehalten werden, um einen Anlerncode erneut zu senden.
Ist die PIR-Kamera bereits in einem Alarmzentralen-System vorhanden, müssen Sie die PIR-Kamera zunächst aus dieser Alarmzentrale entfernen, bevor Sie sie an eine andere Alarmzentrale anlernen können.
Ein Walk-Test sollte durchgeführt werden, um den ordnungsgemäßen Betrieb und die Abdeckung der PIR-Kamera zu bestätigen.__
Beim Anlernen der PIR-Kamera an einen Repeater/Router drücken Sie die Test-Taste bitte einmal kurz (anstatt sie 3 Sekunden lang gedrückt zu halten), um einen Anlerncode zu senden.
Bearbeiten des Betriebsbereichs der PIR-Kamera
Folgen Sie den nachstehenden Anweisungen, um den Bereich der PIR-Kamera in der Alarmzentrale zu ändern.
Verwenden Sie die Funktion „Gerät bearbeiten“ der Alarmzentrale, um die Bereichseinstellung der PIR-Kamera zu ändern.
Halten Sie die Test-Taste an der PIR-Kamera 3 Sekunden lang gedrückt, um ein Signal an die Alarmzentrale zu senden, und lassen Sie die Taste los, sobald die LED aufleuchtet.
Montage- und Installationsmethode
Die PIR-Kamera kann mit den mitgelieferten Befestigungsschrauben, Dübeln und der Montagehalterung an einer ebenen Fläche oder in einer Ecke montiert werden.
Die mitgelieferte Montagehalterung verfügt über zwei Bohrungen für die Flächenmontage und vier Bohrungen für die Eckmontage, um verschiedenen Montageanforderungen gerecht zu werden.
So montieren Sie die PIR-Kamera mit der Montagehalterung:
Verwenden Sie die Montagehalterung als Schablone und bohren Sie 2 Löcher (für die Montage an einer ebenen Fläche) oder 4 Löcher (für die Eckmontage) in die Wand.
Setzen Sie die Dübel ein und schrauben Sie die Montagehalterung an der Wand fest.
Hängen Sie die PIR-Kamera an der Montagehalterung ein und drücken Sie sie anschließend nach unten.
Hinweis: Bitte stellen Sie sicher, dass die PIR-Kamera ordnungsgemäß an der Montagehalterung eingehängt ist, sodass der Sabotageschalter vollständig eingedrückt ist.

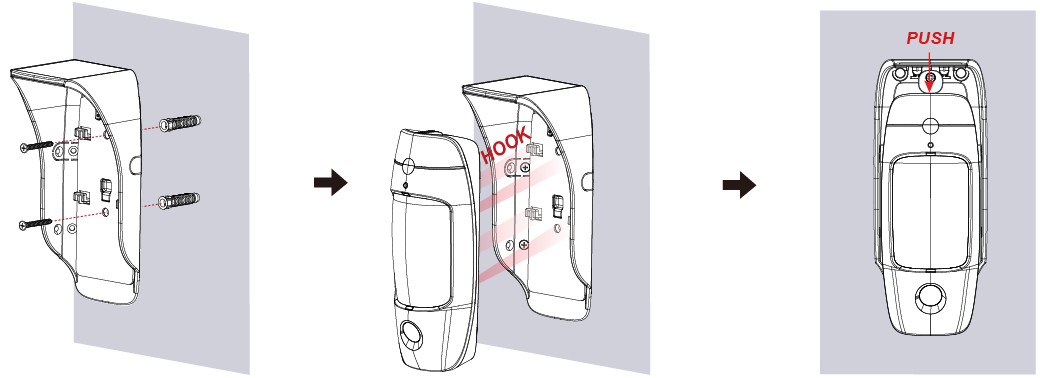

Flächenmontage

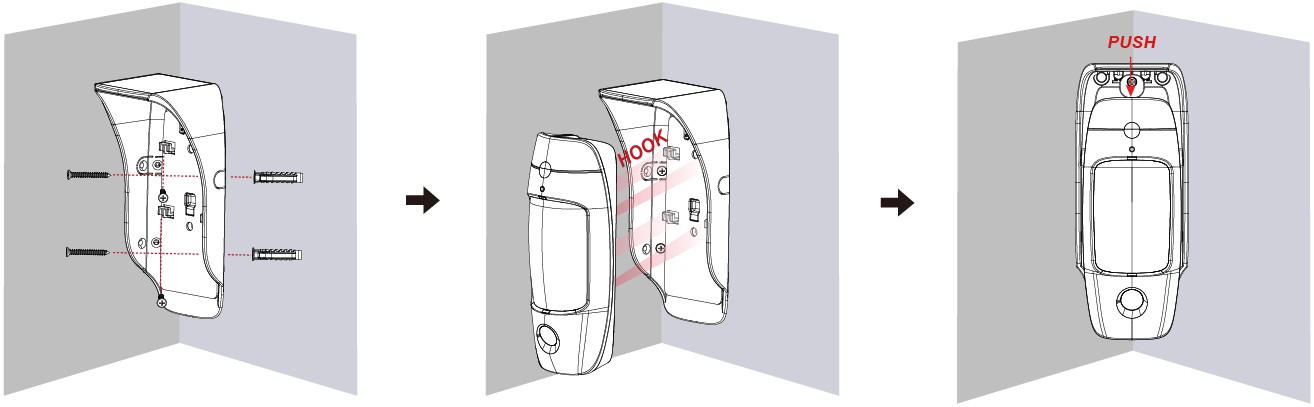

Eckmontage

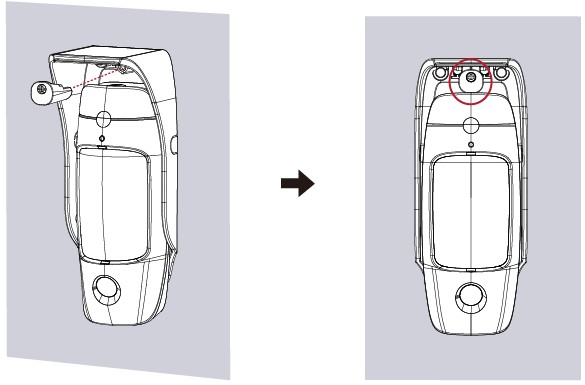

Bringen Sie die Stabilisierungsschraube an der Oberseite der PIR-Kamera an. Die Stabilisierungsschraube verfügt über einen Verpolungsschutz für die korrekte Installation.
Verstellbare Montagehalterung
Installationsempfehlungen
Es wird empfohlen, die PIR-Kamera an folgenden Orten zu installieren:
In einer Höhe von 2,3 Metern (gemessen ab der Unterkante der Kamera) über dem Bodenniveau für die beste Leistung.
In einer Ecke für den weitesten Blickwinkel.
An einer Position, an der ein Eindringling sich normalerweise quer durch das Sichtfeld der PIR-Kamera bewegen würde.
An einer Fläche oder in einer Ecke, die für Tiere unzugänglich ist.

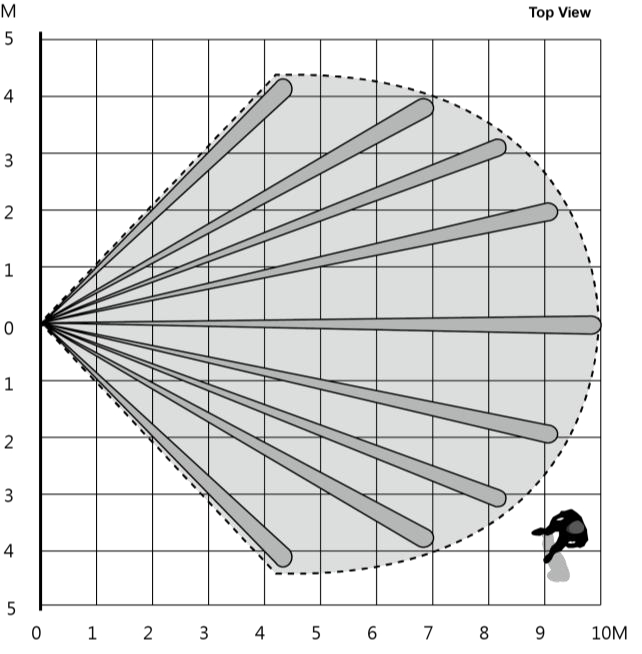

Die PIR-Kamera hat eine Erfassungsreichweite von 10 M, wenn sie in einer Höhe von 2,3 Metern über dem Boden montiert wird.
Einschränkungen:
Setzen Sie die PIR-Kamera nicht vollständig direktem Sonnenlicht aus. Vermeiden Sie große Hindernisse im Erfassungsbereich.
Richten Sie die Kamera nicht auf Wärmequellen wie Feuerstellen und Heizkessel aus, und installieren Sie sie nicht oberhalb von Heizkörpern.
Versuchen Sie niemals, das Gerät zu zerlegen oder zu verändern.

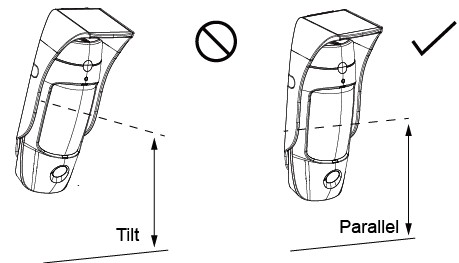

Bitte installieren Sie die PIR-Kamera senkrecht. Neigen Sie sie nicht.

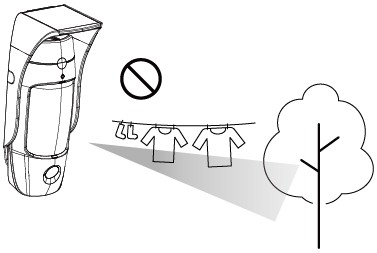

Installieren Sie die Bewegungssensor-Kamera nicht an Orten, an denen durch Wind bewegte Objekte wie Bäume und Wäsche das Sichtfeld der Bewegungssensor-Kamera blockieren könnten.

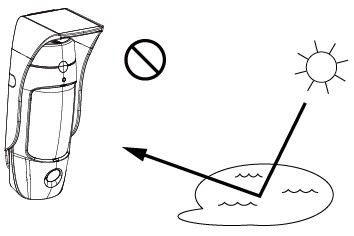

Entfernen Sie alle lichtreflektierenden Flächen sowie Wasserpfützen aus dem Erfassungsbereich.

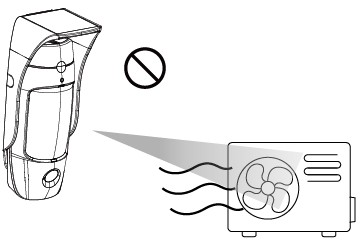

Vermeiden Sie es, die Kamera auf den Ansaug- oder Abluftstrom einer Außeneinheit auszurichten.
WICHTIGER HINWEIS:
Stellen Sie die DIP-Schalter entsprechend dem Installationsort der PIR-Kamera ein, um eine optimale Leistung zu gewährleisten. Wenn die Einstellungen der DIP-Schalter nicht mit der Installationsumgebung übereinstimmen, wird die Leistung der PIR-Kamera beeinträchtigt, was zu Fehlalarmen oder zur Unfähigkeit, Bewegungen zu erkennen, führen kann.
Die PIR-Kamera erkennt Unterschiede zwischen dem sich bewegenden Objekt und dem Hintergrund. Wenn das Objekt sich nicht bewegt (d. h. bewegungslos ist), kann die PIR-Kamera es nicht erkennen.
Die PIR-Kamera besitzt eine Richtcharakteristik und ist am effektivsten bei der Erkennung eines Eindringlings, der sich quer durch das Erfassungsfeld bewegt. Sie ist weniger empfindlich bei der Erkennung von Bewegungen direkt auf die PIR-Kamera zu.
Für beste Leistung denken Sie daran, die Montagehöhe der Bewegungssensor-Kamera an die Größe des größten Haustiers im Haus anzupassen. Größere Hunde erfordern eine höhere Montage der Bewegungssensor-Kamera für Haustierfreundlichkeit.

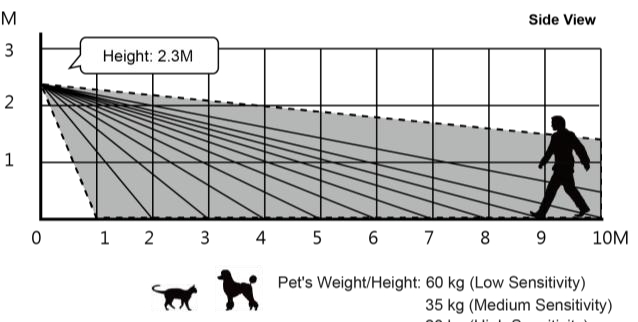

Die PIR-Kamera hat bei einer Montagehöhe von 2,3 Metern einen toten Winkel von etwa 1 Meter unterhalb der Kamera. Der tote Winkel vergrößert sich, wenn Sie die PIR-Kamera höher als 2,3 m montieren, und verkleinert sich, wenn sie niedriger als 2,3 m montiert wird.
Sofern nicht erforderlich, empfehlen wir, die Montagehöhe der PIR-Kamera bei 2,3 Metern zu belassen, um eine optimale Leistung zu erzielen. Wenn Sie die Montagehöhe ändern, führen Sie bitte einen Erfassungstest durch, um sicherzustellen, dass die PIR-Kamera Eindringlinge in der gewählten Höhe normal erkennen kann.
