SFB-3-COMBO
URFOG Integrationsplatine
Einführung
Der SFB-3 Nebel-Signalgeber kann in das UR Fog Sicherheitssystem integriert werden, wodurch das System einen Befehl von der Alarmzentrale empfangen kann, um sich bei einem Einbruchalarm zu aktivieren. Bei Aktivierung erzeugt das Nebelsystem dichten, ungefährlichen Nebel, um die Sicht von Eindringlingen zu beeinträchtigen.
Die SFB-3 Sendeplatine wird über ein Flachbandkabel mit 1,27 mm Rastermaß und einem gepolten IDC-Steckverbinder mit der UR Fog Hauptplatine verbunden und von dieser mit Strom versorgt.
Nachdem der SFB-3 in die Alarmzentrale eingelernt wurde, wird das UR Fog Sicherheitssystem beim Scharfschalten benachrichtigt, heizt sich auf und macht sich schussbereit. Es können Home-Automation-Regeln/Szenen eingerichtet werden, damit die Alarmzentrale das Nebelsicherheitssystem bei einem Einbruchalarm aktiviert.
Unterstützte UR Fog Sicherheitssystem-Modelle umfassen:
UR FOG Modular 200/300/400/500/800
UR Fog Compact 390

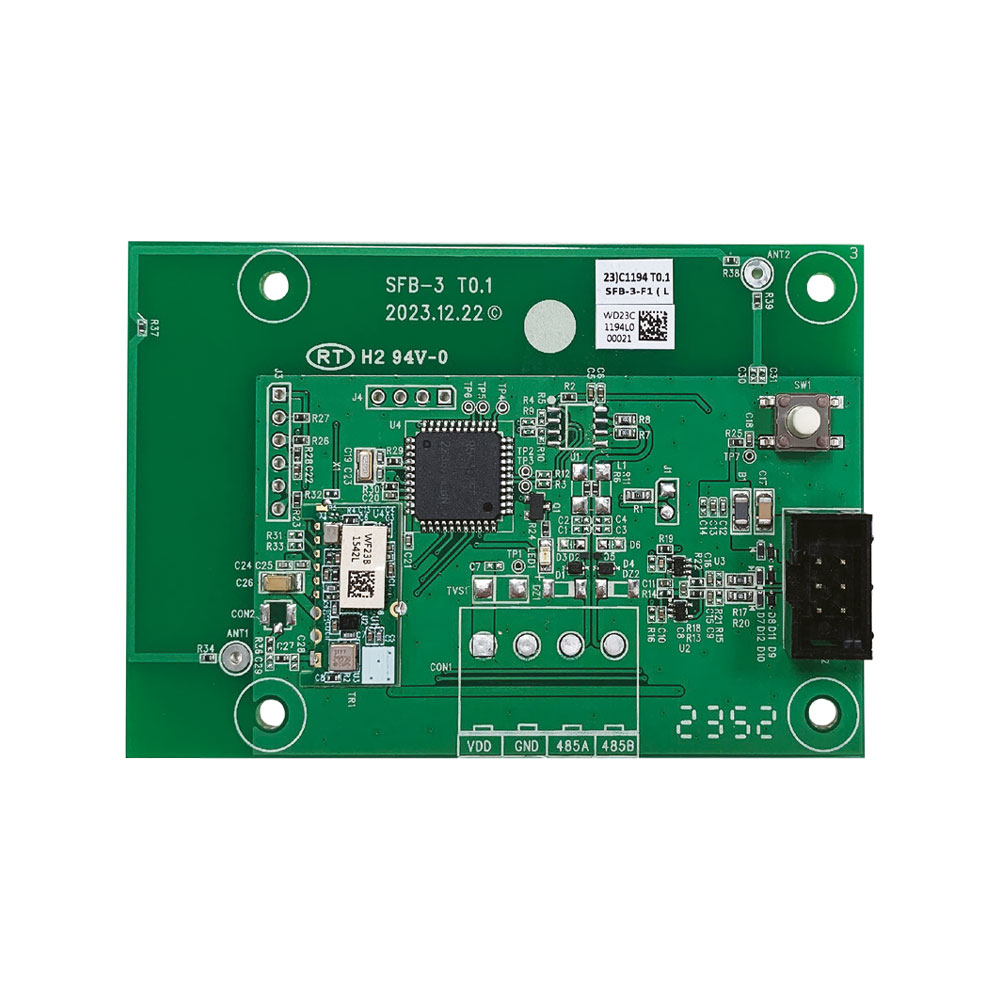

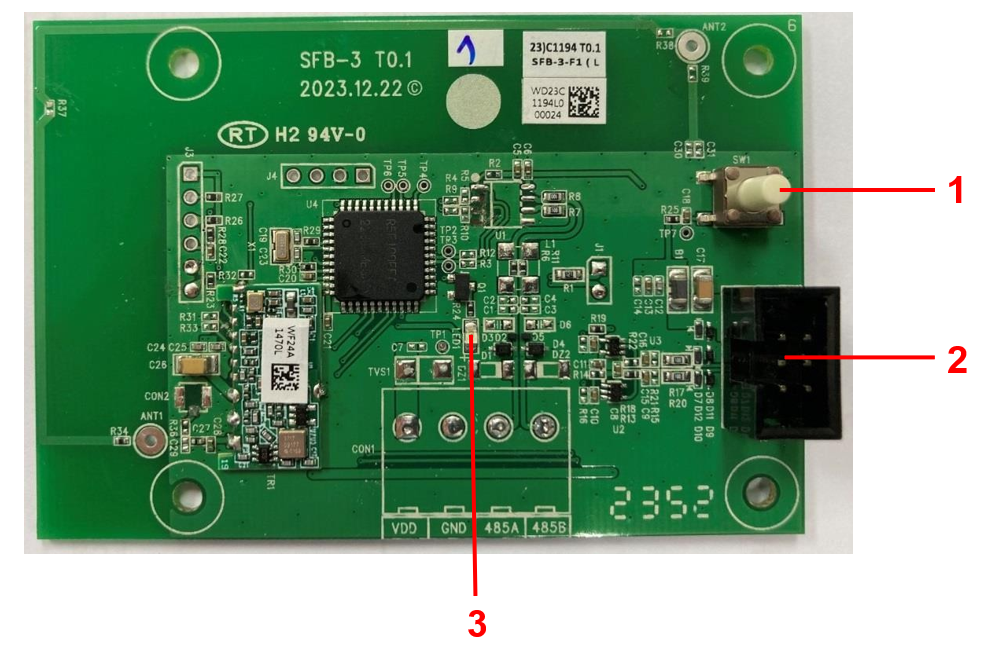

Kennzeichnung der Teile
1. Lern-/Testtaste
6 Sekunden lang gedrückt halten, um einen Lerncode an die Alarmzentrale zu senden.
Die Taste einmal drücken, um ein Testsignal zu senden.
2. J2 Serieller Anschluss
Verbindet sich mit dem J11-Anschluss der UR Fog System Hauptplatine über ein standardmäßiges Flachbandkabel mit 1,27 mm Rastermaß und gepoltem IDC-Steckverbinder.
3. Rote LED-Anzeige
Installation des Senders

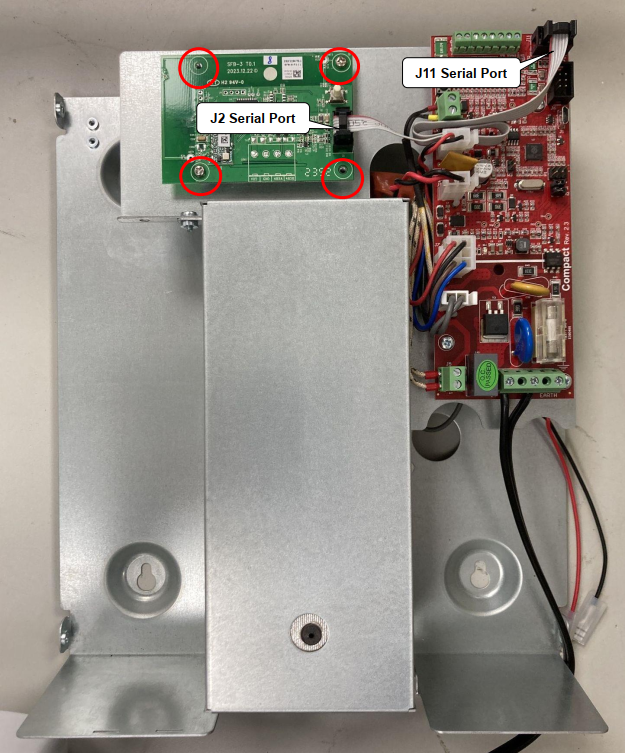

Befestigen Sie die SFB-3 Sendeplatine mit den vier mitgelieferten Schrauben am oberen Bereich der Montagehalterung des Nebelsystems.
Verbinden Sie den J2 seriellen Anschluss am SFB-3 mit dem J11 seriellen Anschluss an der UR Fog Hauptplatine mithilfe eines Flachbandkabels mit 1,27 mm Rastermaß und gepoltem IDC-Steckverbinder.
Merkmale
Stromversorgung
Wenn SFB-3 an das UR Fog System angeschlossen ist, kann die 3,3V Stromversorgung von der Hauptplatine des Fog Systems bereitgestellt werden.
LED-Anzeige
SFB-3 ROTE LED
Die rote LED zeigt folgende Zustände an.
– Dauerhaft AN: Die Kommunikation mit dem UR Fog System ist nicht hergestellt.
– 1 Blinken alle 11 Sekunden: Die Kommunikation mit dem UR Fog System ist hergestellt.
– 1 Blinken: Beim Einschalten / Wenn die Taste kurz gedrückt wird.
– 5 Blinken: Erfolgreiches Einlernen.
– 2 Blinken: Nach Erhalt einer Bestätigung von der Alarmzentrale.
Fog System Front-LEDs
Die grüne, blaue und rote LED zeigen folgende Zustände an.
– Grüne LED AN: Das Fog System ist auf die korrekte Temperatur aufgeheizt.
– Blaue LED AN: Das Fog System ist scharf geschaltet und einsatzbereit.
– Rote LED AN: Batterie schwach oder fehlende Batterie / Stromausfall (AC Fail)
– Rote LED schnelles Blinken: Flüssigkeit aufgebraucht
Überwachung
Der SFB-3 sendet regelmäßig alle 17 bis 19 Minuten ein Überwachungssignal an die Alarmzentrale, um seinen Zustand zu melden.
Fehlererkennung des URFOG Security Systems
Fehlererkennung
Das UR Fog Security System kann folgende Fehlerzustände des Fog Security Systems erkennen und an die Alarmzentrale übermitteln.
– Flüssigkeit aufgebraucht
– Batterie schwach oder fehlende Batterie
– Stromausfall (AC Fail)
– Brennerstörung
Fehlerbehebung
Wird 1 Minute lang kein Fehler erkannt, sendet der Sender ein Signal zur Fehlerbehebung an die Alarmzentrale.
Bei einer Brennerstörung müssen Sie nach Beheben des Fehlers das System neu starten und 8 Minuten warten, bis das Signal zur Fehlerbehebung übermittelt wird.
Erste Schritte
Einlernen
1. Nach dem Anschließen des SFB-3-Senders an das UR Fog System schalten Sie das Fog System ein; der SFB-3-Sender wird dabei ebenfalls mit Strom versorgt.
2. Versetzen Sie die Alarmzentrale in den Einlernmodus, Details hierzu finden Sie in der Anleitung der Alarmzentrale.
3. Drücken Sie die Einlerntaste des SFB-3 für 6 Sekunden. Der SFB-3-Sender befindet sich nun im Einlernmodus und sendet einen Einlerncode an die Alarmzentrale.
4. Sobald die Alarmzentrale den Einlerncode empfängt, listet sie die Geräteinformationen entsprechend auf. (SFB-3 wird als Fog Generator angezeigt.) Folgen Sie den Anweisungen der Anleitung der Alarmzentrale, um
den Einlernvorgang abzuschließen.
Hinweis:
Der SFB-3-Sender blinkt bei erfolgreichem Einlernen 5-mal rot.
Schlägt das Einlernen fehl, leuchtet die rote LED 6 Sekunden lang dauerhaft.
Funktionstest (Walk Test)
Nachdem der SFB-3-Sender eingelernt wurde, versetzen Sie die Alarmzentrale in den Walk-Test-Modus, halten Sie den SFB-3-Sender an die gewünschte Position und drücken Sie die Testtaste, um ein Testsignal an die Alarmzentrale zu senden.
Befindet sich die Alarmzentrale in Reichweite des SFB-3-Sendesignals, zeigt sie die entsprechenden Geräteinformationen an. Die LED des SFB-3 blinkt daraufhin zweimal, um anzuzeigen, dass die Kommunikation zwischen der Alarmzentrale und dem SFB-3 einwandfrei funktioniert.
Fahren Sie mit der Montage und Installation fort, sobald Sie mit der Signalstärke zufrieden sind.
Betriebsbereich des Fog Generator bearbeiten
Nachdem der Fog Generator in die Alarmzentrale eingelernt wurde, gehen Sie wie folgt vor, wenn Sie den Betriebsbereich ändern möchten.
1. Verwenden Sie die Funktion Gerät bearbeiten der Alarmzentrale, um die Bereichseinstellung des Fog Generator zu ändern.
2. Drücken Sie die Einlerntaste am SFB-3-Sender für 6 Sekunden, um das Einlernsignal an die Alarmzentrale zu senden.
Betrieb
Scharfschalten des URFOG Security Systems
Nachdem der SFB-3 in die Alarmzentrale eingelernt wurde, signalisiert der Sender dem UR Fog Security System, sich durch Aufheizen scharf zu schalten und sich mit einer standardmäßigen Sprühzeit von 10 Sekunden einsatzbereit zu machen. Die Sprühzeit kann über die lokale Tastenbedienung am UR Fog Security System angepasst werden. Details hierzu finden Sie in der Bedienungsanleitung des UR Fog Systems.
Alarmauslösung
Der Fog Generator kann durch Hausautomatisierungsregeln/-szenen ausgelöst werden, die in der Climax Alarmzentrale festgelegt sind.
Bei Auslösung beginnt der Fog Generator standardmäßig 10 Sekunden lang oder für die eingestellte Sprühzeit mit dem Ausstoßen von Nebel.
Hinweis: Der Fog Generator kann nur ausgelöst werden, wenn er auf die korrekte Temperatur aufgeheizt (grüne LED AN) und scharf geschaltet sowie einsatzbereit ist (blaue LED AN).
