VESTA-472 – Anleitung (Deutsch)

SD-32-SC-F1-2W-868

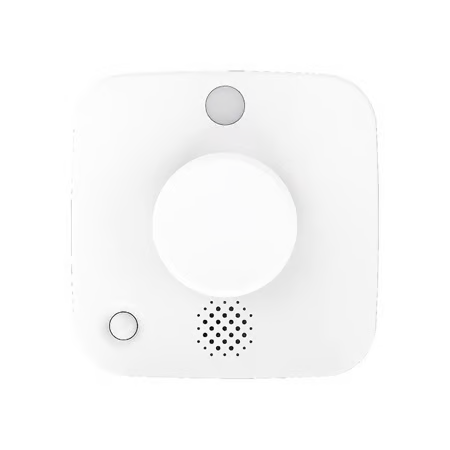

SD-32 Rauchmelder mit Verbundfunktion

Die SD-32 Serie ist ein Funk-Rauchmelder, der Sie vor potenziellen Brandgefahren schützt. Der Rauchmelder verwendet Multikriterien-Sensortechnologie, um zwischen schnell brennenden Flammen und langsam schwelenden Bränden zu unterscheiden. Gleichzeitig verfügt er über intelligente Technologie, um zwischen Kochrauch und tatsächlich lebensbedrohlichen Hausbrand-Notfällen zu unterscheiden, wodurch Fehlalarme praktisch ausgeschlossen werden.

Zusätzlich zu den Rauchmeldefunktionen kann das mit Wärmeerkennung ausgestattete Modell auch die Temperatur an die Benutzer melden. Die Modelle mit integriertem PIR-Bewegungsmelder können Bewegungen erkennen. Das SC-Modell kann mit anderen Rauchmeldern im Alarmsystem verbunden werden und löst einen Alarm aus, wenn ein beliebiger Rauchmelder im System aktiviert wird.

Die SD-32 Serie umfasst folgende Modelle:

Modellname

Rauchmeldung

Wärmeerkennung

PIR-Bewegungsmelder

Verbundfunktion

Notlicht

SD-32

SD-32-H

SD-32-H-SC

SD-32-HM

SD-32-HM-SC

SD-32-HE-SC

SD-32-HME-SC

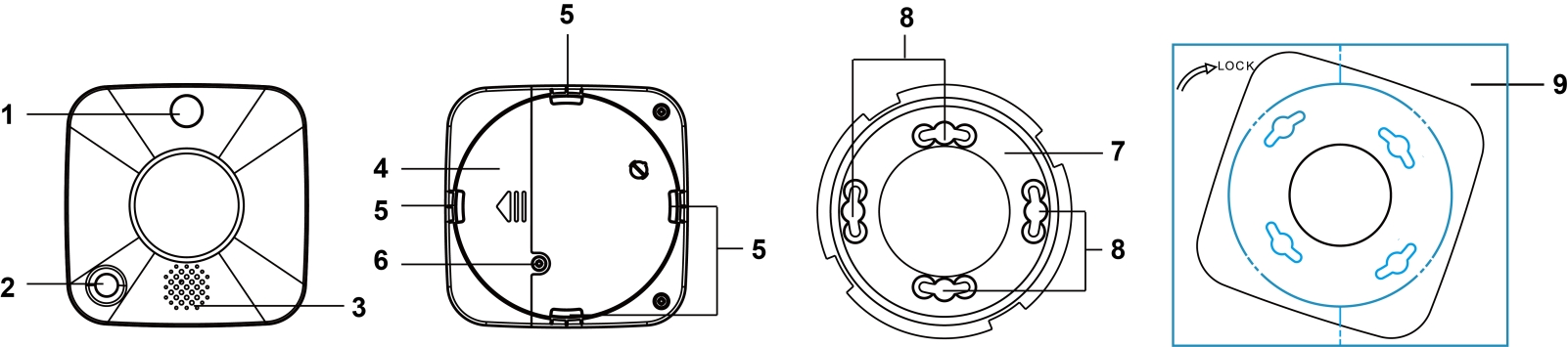

Teilebezeichnung

1. LED-Anzeige / Testtaste / Notlicht

Rote LED

• Schnelles Blinken: Alarmierung.

• Blinkt alle 1 Sekunde: Rauchmelder im Alarm-Stummschaltungsmodus.

• Blinkt alle 2 Sekunden: Rauchmelder im Aufwärm- und Kalibrierungsvorgang.

• Blinkt alle 4 Sekunden zusammen mit oranger LED: Batterie erschöpft.

• Kurzes Blinken: Wenn die Lerntaste gedrückt wird / Signalübertragung.

Orange LED

• Blinkt jede Sekunde: Kalibrierung fehlgeschlagen.

• Blinkt alle 4 Sekunden zusammen mit roter LED: Batterie erschöpft.

• Blinkt alle 5 Sekunden: Rauchmeldung fehlgeschlagen oder Gerätefehlfunktion. Blinkt alle 45 Sekunden: Zustand niedriger Batteriestand

Lern-/Testtaste

• Drücken Sie die Taste einmal, um:

  • Ein Testsignal zu senden.

  • Die Rauchmesskammer zu überprüfen.

  • Den Alarm stummzuschalten, wenn der Rauchmelder alarmiert.

  • Einen Lerncode zu übertragen.** (Für Nicht-SC-Modelle)**

  Halten Sie die Taste 3 Sekunden lang gedrückt, um alle Lerncode(s) zu senden. (Für SC-Modelle) Halten Sie die Taste 10 Sekunden lang gedrückt, um den Kalibrierungsvorgang zu starten.

  Weiße LED (Notlicht)

  • Das Notlicht schaltet sich ein, um Benutzer darauf hinzuweisen, dass das System alarmiert. (nur SD-32-HE-SC/-HME-SC)

  2. IR-Linse (nur SD-32-HM/-HM-SC/-HME-SC)

  1. Summer

  2. Batteriefach

  3. Haken

  4. Befestigungsschraube der Batteriefachabdeckung

  5. Montagehalterung

  6. Montagelöcher

  7. Montageplatte

  Funktionen

  Batterie

  • Der Rauchmelder verwendet CR123 3V Lithium-Batterien in Parallelschaltung als Stromquelle. Bis zu 3 Batterien können in das Batteriefach eingelegt werden.

  • Wenn ein niedriger Batteriestand erkannt wird, sendet der Rauchmelder ein Signal für niedrigen Batteriestand und wechselt in den Status niedriger Batteriestand.

  • Bei niedrigem Batteriestand wird zusammen mit den regulären Signalübertragungen ein Signal für niedrigen Batteriestand gesendet; die orangefarbene LED blinkt einmal zusammen mit einem Piepton alle 45 Sekunden.

  Sie können die Testtaste drücken, um den Piepton für 7 Tage stummzuschalten. Diese Aktion kann nur einmal durchgeführt werden; wenn die Batterie nicht gewechselt wird, setzt der Piepton nach 7 Tagen wieder ein und kann nicht erneut stummgeschaltet werden.

  • Die rote und die orangefarbene LED blinken beide alle 4 Sekunden, wenn die Batterien erschöpft sind.

  • Drücken Sie beim Batteriewechsel die Testtaste zweimal, um nach dem Entfernen der alten Batterien die Restenergie vollständig zu entladen, bevor Sie neue Batterien einlegen.

  Erste Schritte

  Schritt 1 Legen Sie drei CR123 3V Lithium-Batterien ein, um den Rauchmelder einzuschalten. Richten Sie die Batterien vor dem Einlegen entsprechend der im Batteriefach angegebenen Polarität aus.

  Schritt 2 Der Rauchmelder gibt 2 kurze Pieptöne aus und beginnt mit dem Aufwärmen für 1 Minute. Die rote LED blinkt alle 2 Sekunden.

  Schritt 3 Wenn die Aufwärmphase abgeschlossen ist, gibt der Rauchmelder einen Piepton aus, um anzuzeigen, dass er in den Kalibriermodus gewechselt ist. Der Kalibriermodus dauert 1 Minute (falls die Kalibrierung fehlschlägt, versucht der Rauchmelder die Kalibrierung erneut, wobei der Kalibriermodus maximal 9 Minuten dauert). Die rote LED blinkt während der Kalibrierung weiterhin alle zwei Sekunden.

  Schritt 4 Wenn die Kalibrierung abgeschlossen ist, gibt der Rauchmelder 2 kurze Pieptöne aus und schaltet die LED aus, wodurch er in den Normalmodus zurückkehrt.

  Hinweis: Falls die Kalibrierung fehlschlägt, piept der Rauchmelder kontinuierlich. Bitte entfernen Sie die Batterie, drücken Sie die Testtaste zweimal, um die Restenergie vollständig zu entladen, und legen Sie dann die Batterien wieder ein, um erneut mit Schritt 1 zu beginnen.

  Nachdem der Aufwärm- und Kalibrierungsvorgang erfolgreich abgeschlossen wurde, können Sie mit dem Anlernen fortfahren.

  Schritt 5 Versetzen Sie die Alarmzentrale in den Anlernmodus. Einzelheiten finden Sie im Handbuch der Alarmzentrale.

  Schritt 6 (Für Nicht-SC-Modelle) Drücken Sie die Anlern-/Testtaste einmal, um den Anlerncode zu übertragen.

  (Für SC-Modelle) Halten Sie die Anlern-/Testtaste 3 Sekunden lang gedrückt, um alle Anlerncode(s) zu übertragen.

  Schritt 7 Fügen Sie den erkannten Melder bzw. die erkannten Melder umgehend der Alarmzentrale hinzu.

  Hinweis:]Bei SC-Modellen gibt der Rauchmelder einen zweitönigen Piepton aus, sobald er von der Alarmzentrale die Bestätigung für den Anlerncode des Rauch-/Temperatursensors erhält.

  Geräte-Bereichszuordnung bearbeiten

  Verwenden Sie die Funktion „Gerät bearbeiten“ auf der Webseite der Alarmzentrale, um die Bereichseinstellungen zu ändern.

  • Bei Nicht-SC-Modellen ist die Einstellung nach dem Klicken auf OK abgeschlossen.

  • Bei SC-Modellen drücken und halten Sie die Anlern-/Testtaste 3 Sekunden lang, um nach dem Ändern der Bereichseinstellung einen Anlerncode zu übertragen.

  Testen des Rauchmelders

  Durch Drücken der Testtaste am Rauchmelder können Sie prüfen, ob der Rauchmelder ordnungsgemäß funktioniert.

  • Wenn der Rauchmelder ordnungsgemäß funktioniert, blinkt die rote LED kurz, gefolgt von einem zweitönigen Piepton.

  • Wenn der Summer 3-mal einen zweitönigen Piepton ausgibt, ist die „optische Kammer“ am Rauchmelder entweder verschmutzt oder defekt.

  Staubansammlungserkennung

  • Der Melder prüft regelmäßig, ob sich übermäßig Staub in der optischen Kammer angesammelt hat.

  • Wenn sich in der Kammer zu viel Staub ansammelt, meldet der Melder dies an die Alarmzentrale, um den Benutzer zur Reinigung aufzufordern.

  • Wird die Kammer weiterhin nicht gereinigt und sammelt sich so viel Staub an, dass sie nicht mehr funktioniert, meldet der Melder dies zur Wartungswarnung an die Alarmzentrale.

  Testmodus für IR-Funktion(nur SD-32-HM/-HM-SC/-HME-SC)

  • Der PIR-Bewegungsmelder des Geräts kann durch Drücken der Testtaste in den Testmodus versetzt werden. Bei jedem Drücken der Testtaste sendet das Gerät ein Testsignal zur Reichweitenprüfung an die Alarmzentrale und wechselt für 3 Minuten in den Testmodus. Nach 3 Minuten wird der Testmodus automatisch beendet und das Gerät kehrt in den Normalmodus zurück. Im Testmodus ist der Ruhemodus-Timer deaktiviert, und die LED-Anzeige blinkt bei jeder erkannten Bewegung.

  Ruhemodus-Timer der IR-Funktion(nur SD-32-HM/-HM-SC/-HME-SC)

  • Der PIR-Bewegungsmelder wechselt nach dem Erkennen und Übertragen einer Bewegung in einen 1-minütigen Ruhemodus, um Strom zu sparen. Während dieser Zeit werden keine weiteren Bewegungen erneut übertragen, um eine Erschöpfung der Batterie durch fortlaufende Bewegungserkennung zu verhindern.

  Überwachung

  • Der Rauchmelder wird überwacht, indem er in regelmäßigen Abständen ein Überwachungssignal an die Alarmzentrale sendet. Wenn die Alarmzentrale das Überwachungssignal nicht innerhalb des vorprogrammierten Zeitraums empfängt, zeigt sie eine Störung an.

  Temperaturerkennung(nur SD-32-H/-H-SC/-HM/-HM-SC/-HE-SC/-HME-SC)

  • Der Temperatursensor misst alle 10 Sekunden die Temperatur und überträgt den Temperaturwert alle 30 bis 33 Minuten an die Alarmzentrale.

  • Benutzer können auch die Testtaste einmal drücken, um den aktuellen Temperaturwert manuell zu übertragen.

  Alarmauslösung

  Der Rauchmelder löst den Feueralarm aus, wenn Rauch erkannt wird. Die Modelle mit Wärmeerkennung lösen den Alarm auch bei Erkennung hoher Hitze aus. Wenn der Alarm ausgelöst wird, sendet der Melder ein Alarmsignal und aktiviert seinen Summer.

  Rauchmelder-Erkennung

  • Der Rauchmelder prüft die Rauchkonzentration alle 8 Sekunden

  • Der Alarm wird ausgelöst, sobald die Rauchkonzentration den Erkennungsschwellenwert überschreitet, und bleibt aktiv, bis die Rauchkonzentration unter den Alarmschwellenwert fällt.

  • Die rote LED blinkt während des Alarms schnell.

  Wärmeerkennung (nur SD-32-H/-H-SC/-HM/-HM-SC/-HE-SC/-HME-SC)

  • Der Rauchmelder prüft die Temperatur alle 10 Sekunden. Der Alarm wird unter folgenden Bedingungen ausgelöst: – Wenn die Temperatur um 8,25 °C pro Minute ansteigt (Anstiegsrate). – Wenn die Temperatur 57,25 °C überschreitet (hohe Hitze).

  • Die rote LED blinkt während des Alarms jede Sekunde. Der Rauchmelder stoppt den Alarm nur, wenn die Temperatur unter den Alarmschwellenwert fällt:

  • Wurde der Alarm durch die Anstiegsrate-Bedingung ausgelöst (8,25 °C pro Minute oder mehr), muss die Temperatur um 4 °C unter die höchste erkannte Temperatur fallen, damit der Melder den Alarm stoppt.

  • Wurde der Alarm durch die Bedingung „hohe Hitze“ ausgelöst (57,25 °C), muss die Temperatur unter 49 °C fallen, damit der Rauchmelder den Alarm stoppt.

  • Der Rauchmelder sendet ein Rückstellsignal, wenn 160 Sekunden lang weder Rauch noch hohe Hitze erkannt werden.

  • Besteht die Alarmbedingung weiterhin, sendet der Rauchmelder alle 2 Minuten erneut ein Alarmsignal.

  IR-Erkennung (nur SD-32-HM/-HM-SC/-HME-SC)

  • Der Rauchmelder sendet ein Signal an die Alarmzentrale, wenn innerhalb des IR-Erfassungsbereichs eine Bewegung erkannt wird. Der Summer ertönt dabei nicht, und die LED blinkt nicht. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch Ihrer Alarmzentrale.

  Notlicht (nur SD-32-HE-SC/-HME-SC)

  • Der Rauchmelder verfügt über ein integriertes Notlicht, das im Notfall visuelle Warnhinweise geben kann. Wenn der Rauchmelder aktiviert wird, schaltet sich das Notlicht ein, um anzuzeigen, dass das System Alarm gibt.

  Verbund (Interconnection)(nur SC-Modelle)

  • Der Rauchmelder ist mit anderen Rauchmeldern im Alarmsystem verbunden. Wenn ein Rauchmelder einen Alarm auslöst, benachrichtigt die Alarmzentrale alle verbundenen Rauchmelder, ebenfalls Alarm zu geben, auch wenn diese selbst keinen Rauch erkannt haben.

  • So stoppen Sie den Alarm:

    • Warten Sie, bis die Rauchkonzentration unter den Alarmschwellenwert fällt, oder

    • Drücken Sie die Testtaste am auslösenden Rauchmelder. Dadurch werden auch alle verbundenen Rauchmelder gestoppt.



    Das Drücken der Testtaste an einem beliebigen anderen Rauchmelder stoppt nur den Alarm dieses spezifischen Geräts; es schaltet nicht die Alarme im gesamten System stumm.

    • (Nur bei Sicherheitssystemen) Das Unscharfschalten des Systems stoppt die von der Alarmzentrale ausgelösten Alarme an allen verbundenen Rauchmeldern. Der ursprünglich auslösende Rauchmelder gibt jedoch weiterhin Alarm, bis die Rauchkonzentration unter den Schwellenwert fällt oder seine Testtaste gedrückt wird, um den Alarm stummzuschalten.

    Alarmstummschaltung

    • Wenn der Rauchmelder Alarm gibt, versetzt das Drücken der Testtaste den Rauchmelder für 9 Minuten in den Alarmstummschaltungsmodus, um den Alarm stummzuschalten. Der Summer stoppt erst, nachdem der Alarm mindestens 1 Minute lang aktiv war. Wird die Taste gedrückt, bevor die Alarmzeit 1 Minute erreicht hat, wartet der Rauchmelder, bis die Alarmzeit 1 Minute erreicht hat, bevor der Alarm stummgeschaltet wird.

    • Während der 9-minütigen Alarmstummschaltungsphase blinkt die rote LED einmal pro Sekunde. Der Rauchmelder überwacht während der Alarmstummschaltungsphase weiterhin die Rauchkonzentration.

    • Ist die 9-minütige Alarmstummschaltungsphase abgelaufen und die Rauchkonzentration unter den Alarmschwellenwert gefallen, gibt der Rauchmelder einen zweitönigen Piepton aus und kehrt in den Normalbetrieb zurück, ohne den Alarm auszulösen.

    • Überschreitet die Rauchkonzentration weiterhin den Alarmschwellenwert, beginnt der Rauchmelder erneut mit dem Alarm.

    • Steigt die Rauchkonzentration während der Alarmstummschaltungsphase weiter an und überschreitet einen zweiten Alarmschwellenwert, beginnt der Rauchmelder erneut mit dem Alarm. Ein durch Überschreiten des zweiten Alarmschwellenwerts ausgelöster Alarm kann nicht durch Drücken der Testtaste stummgeschaltet werden.

    Auto-Kalibrierung

    • Nach der Erstinstallation führt der Rauchmelder nach 12 Stunden eine Auto-Kalibrierung durch. Anschließend führt er alle 15 Tage eine Auto-Kalibrierung durch. Während des Auto-Kalibrierungsvorgangs gibt der Rauchmelder keinerlei Töne aus, und die rote LED blinkt etwa 50 Sekunden lang alle 2 Sekunden einmal.

    • Schlägt die Auto-Kalibrierung fehl, beginnt die orangefarbene LED, jede Sekunde zu blinken, und der Rauchmelder sendet einen Kalibrierungsfehlercode an die Alarmzentrale. Das Blinken der orangefarbenen LED kann durch Entfernen und erneutes Einlegen der Batterien oder durch manuellen Start des Kalibrierungsvorgangs beendet werden.

    • Schlägt auch die manuelle Kalibrierung erneut fehl, gibt der Rauchmelder kontinuierliche Pieptöne aus, und die orangefarbene LED blinkt ebenfalls kontinuierlich. In diesem Fall müssen Sie die Batterien entfernen, 30 Sekunden warten und die Batterien anschließend wieder einlegen, um den Rauchmelder neu zu starten.

    Hinweis:

    Wenn die Auto-Kalibrierung des Rauchmelders fehlschlägt, funktioniert die Rauchalarmfunktion weiterhin normal unter Verwendung des Schwellenwerts der letzten erfolgreichen Kalibrierung.

    Neukalibrierung

    Da sich die Betriebsbedingungen des Rauchmelders nach einiger Zeit der Installation ändern können, möchten Sie den Rauchmelder möglicherweise neu kalibrieren, um einen neuen Rauchmelder-Erkennungsschwellenwert zu übernehmen und die optimale Leistung des Rauchmelders sicherzustellen. Gehen Sie dazu wie folgt vor:

    • Halten Sie die Testtaste 10 Sekunden lang gedrückt und lassen Sie sie los, wenn der Rauchmelder 2 Pieptöne ausgibt. Das Gerät gibt nach 5 Sekunden einen weiteren Piepton aus und beginnt mit der Kalibrierung. Die rote LED blinkt zur Anzeige alle 2 Sekunden.

    • Der Kalibrierungsvorgang dauert 1 Minute (schlägt die Kalibrierung fehl, versucht der Rauchmelder die Kalibrierung erneut; der Kalibriermodus dauert dann maximal 9 Minuten).

    • Wenn die Kalibrierung abgeschlossen ist, gibt der Rauchmelder einen zweitönigen Piepton aus. Die rote LED hört auf zu blinken, um anzuzeigen, dass er in den Normalmodus zurückgekehrt ist.

    • Schlägt die Kalibrierung fehl, piept der Rauchmelder kontinuierlich, und die orangefarbene LED blinkt jede Sekunde. Bitte entfernen Sie die Batterie, drücken Sie die Testtaste zweimal, um sie vollständig zu entladen, und legen Sie die Batterien anschließend wieder ein, um den Rauchmelder neu zu starten.

    Wartung & Reinigung

    Regelmäßige Wartung und Reinigung tragen dazu bei, dass Ihr Rauchmelder ordnungsgemäß funktioniert.

    • Testen Sie den Rauchmelder wöchentlich, um sicherzustellen, dass der Alarm ertönt und die LED-Anzeigen einwandfrei funktionieren.

    • Reinigen Sie den Rauchmelder mindestens alle 6 Monate.

      • Saugen Sie vorsichtig Schmutz, Staub und Fremdpartikel aus der Rauchdetektionskammer und den Schlitzen.

      • Reinigen Sie das Gehäuse gründlich mit einem feuchten Tuch und trocknen Sie es anschließend ab. Achten Sie darauf, dass kein Wasser in das Gerät gelangt. Verwenden Sie niemals Reinigungsmittel, Waschmittel oder Lösungsmittel am Gerät.

      Vermeiden Sie es, Lufterfrischer, Haarspray oder andere Aerosole in der Nähe des Rauchmelders zu versprühen.

      Bemalen oder verändern Sie den Melder unter keinen Umständen.

      Ablaufdatum

      Der Rauchmelder hat eine maximale Lebensdauer von 10 Jahren ab dem Installationsdatum. Sie sollten den Rauchmelder unmittelbar nach 10 Betriebsjahren austauschen.

      Es wird empfohlen, das Datum „Austausch bis“ (10 Jahre ab Installationsdatum) vor der Installation auf der Rückseite des Melders zu notieren.



      Installation

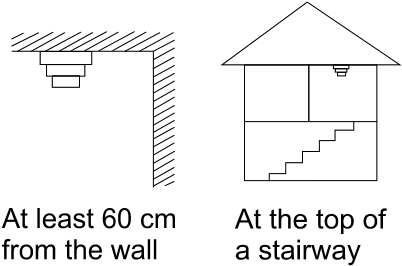

      Richtlinien zur Installation der Rauchmelder-Erkennung

      Es wird empfohlen, den Installationsort im mittleren Bereich der Decke zu wählen.

      ZU VERMEIDENDE STANDORTE:

      • Die Küche – Rauch beim Kochen kann einen ungewollten Alarm auslösen.

      • In der Nähe eines Ventilators, einer Leuchtstofflampe oder einer Klimaanlage – Luftzüge können die Empfindlichkeit des Geräts beeinträchtigen.

      • In der Nähe von Deckenbalken oder über einem Schrank – stehende Luft in diesen Bereichen kann die Empfindlichkeit des Geräts beeinträchtigen.

      • An der Spitze einer dachförmigen Decke.

      • In oder in der Nähe von Bereichen, die Insekten anziehen, wie Mülleimer, Pflanzen oder feuchte Bereiche, da Insekten den Betrieb des Melders beeinträchtigen oder Fehlalarme auslösen können.

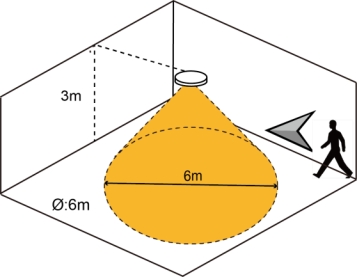

      Richtlinien zur Installation der IR-Erkennung (nur SD-32-HM/-HM-SC/-HME-SC)

      • Es wird empfohlen, den Rauchmelder an folgenden Standorten zu installieren.

        • In einem Deckenbereich mit vollständiger Sicht auf den Erfassungsbereich, unverstellt durch Geräte und Möbel.

        • In der Nähe des Eingangs eines Raums oder Hauses, um Eintrittsaktivitäten zu überwachen.

        Einschränkungen

        • Setzen Sie den Rauchmelder keiner direkten Sonneneinstrahlung aus.

        • Vermeiden Sie die Installation des Rauchmelders in Bereichen, in denen Geräte wie Klimaanlagen oder Heizungen schnelle Temperaturänderungen im Erfassungsbereich verursachen können.

        • Vermeiden Sie große Hindernisse im Erfassungsbereich.

        • Richten Sie den Melder nicht direkt auf Wärmequellen, z. B. Feuerstellen oder Heizkessel, und nicht über Heizkörpern.

        • Vermeiden Sie bewegliche Objekte, z. B. Vorhänge, Wandbehänge usw., im Erfassungsbereich.

        Drücken Sie die Testtaste, um den Testmodus aufzurufen. Gehen Sie im geschützten Bereich umher und beobachten Sie, wann die LED aufleuchtet, um zu prüfen, ob der Erfassungsbereich ausreichend ist.

        Sobald der Erfassungsbereich als zufriedenstellend bestätigt wurde, ist die Installation abgeschlossen.

        Montage des Rauchmelders

        • Eine Montageschablone liegt bei, um Anwendern die korrekte Installation des Rauchmelders zu erleichtern.

        • Die Montageschablone weist eine perforierte Struktur für die Montagelöcher auf und kann nach der Installation leicht von der Montagefläche entfernt werden.

        Bitte folgen Sie den nachstehenden Schritten zur Montage des Rauchmelders:

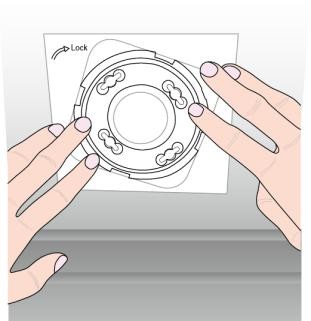

        Schritt 1 – Verwendung der Montageschablone: Platzieren Sie die Montageschablone auf der zu montierenden Fläche und bohren Sie anhand der Montagelöcher auf der Schablone vier Montagelöcher in die Fläche.

        Schritt 2 – Einsetzen der Dübel: Setzen Sie die Dübel ein. Stellen Sie sicher, dass die Dübel bündig mit der Montagefläche abschließen.

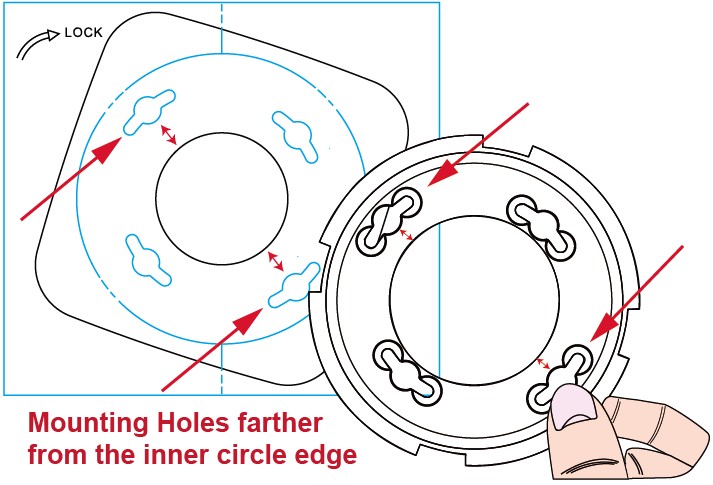

        Schritt 3 – Ausrichten der Montagehalterung: Richten Sie die vier Montagelöcher der Montagehalterung präzise an denen der Montageschablone aus und schrauben Sie die Montagehalterung auf die Dübel.

        Für eine einfachere Ausrichtung lokalisieren Sie zunächst die beiden Montagelöcher, die weiter vom inneren Kreisrand entfernt sind, sowohl auf der Montageschablone als auch auf der Montagehalterung. Richten Sie diese Löcher zuerst aus, die übrigen sollten sich dann von selbst ergeben.

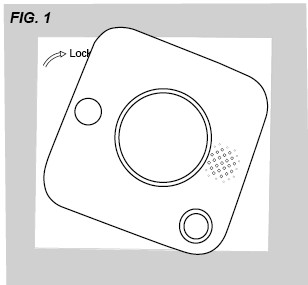

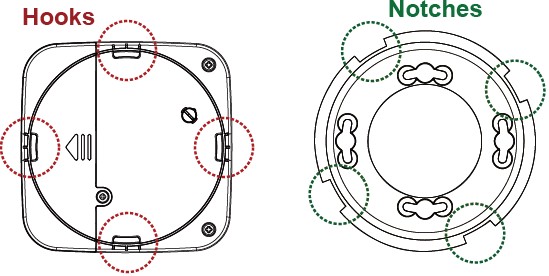

        Schritt 4 – Montage des Melders: Der Wärmemelder verfügt über 4 Haken an der Rückseite. Setzen Sie den Wärmemelder an und befestigen Sie ihn mithilfe der Haken an den vier Aussparungen der Montagehalterung (ABB. 1)

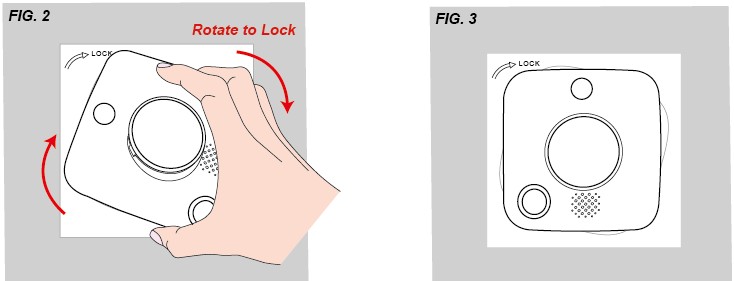

        Schritt 5: Drehen Sie den Rauchmelder im Uhrzeigersinn, um ihn zu arretieren (ABB. 2).

        Schritt 6: Die Installation ist nun abgeschlossen (ABB. 3). Sie können die Montageschablone entfernen.

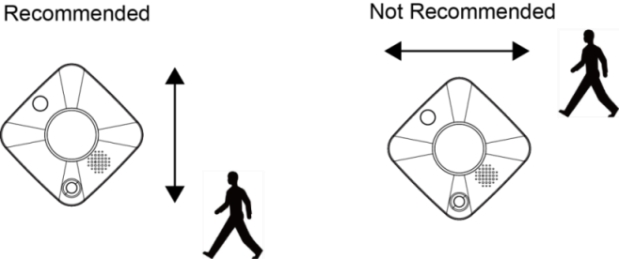

        • Bei Modellen mit integriertem Bewegungsmelder (SD-32-HM/-HM-SC/-HME-SC) bietet der Bewegungsmelder bei einer Montagehöhe von 3 Metern an der Decke einen 360°-Erfassungsbereich mit einem Durchmesser von 6 Metern (linkes Diagramm unten). Der Erfassungsbereich variiert je nach Montagehöhe.

        • Bei Montage an der Decke bietet der PIR-Sensor eine bessere Erkennungsleistung bei horizontaler Bewegung (rechtes Diagramm unten).
