DBRA 2 F1

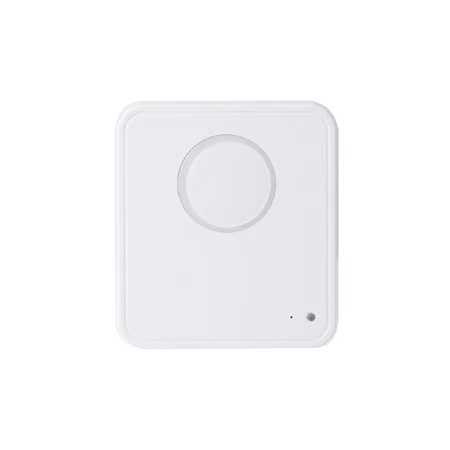

Dezibel-Erkennungsalarm (DBRA-2)
Der Dezibel-Erkennungsalarm (DBRA-2) erkennt voreingestellte Schallpegel in Dezibel und löst einen Alarm aus. Er eignet sich ideal für den Einsatz in Häusern, die häufig unbewohnt sind, um vor Einbruch oder unbefugtem Zutritt zu schützen.

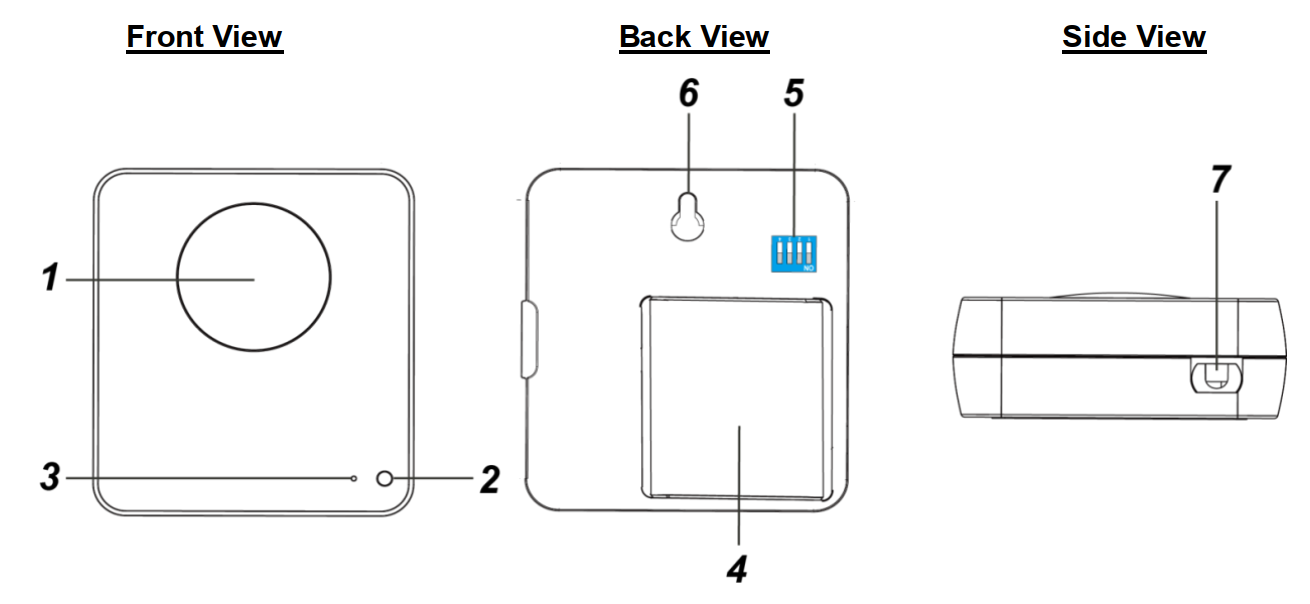

Teilebezeichnung
1. Testtaste (mit roter Hintergrundbeleuchtung)
Einmal drücken, um einen Alarm auszulösen.
3 Sekunden gedrückt halten, um einen Lerncode zu senden.
8 Sekunden gedrückt halten, um einen Löschcode an die Alarmzentrale zu senden.
Die rote Hintergrundbeleuchtung blinkt, wenn ein Signal an die Alarmzentrale übertragen wird.
Die rote Hintergrundbeleuchtung blinkt beim Senden eines Test-/Lerncodes 3 Mal.
2. LED-Anzeige (Grün/Rot)
Grüne LED EIN: Wenn die externe Stromversorgung angeschlossen ist.
Grüne LED AUS: Wenn die externe Stromversorgung entfernt wurde.
Rote LED blinkt dreimal: Niedriger Batteriestand beim Einschalten erkannt.
Rote LED blinkt einmal alle 5 Sekunden: Niedriger Batteriestand während des Betriebs erkannt.
3. Mikrofon (für Dezibel-Erkennung)
4. Batteriefach
5. DIP-Schalter-Satz
6. Schlüsselloch
7. DC-Buchse (mit Verriegelungsfunktion)
Schließen Sie ein 5V-DC-Netzteil an und drehen Sie es 90 Grad im Uhrzeigersinn in die Verriegelungsposition. Um den Adapter zu entfernen, drehen Sie ihn 90 Grad gegen den Uhrzeigersinn in die ursprüngliche offene Position und nehmen Sie ihn dann heraus.
Stromversorgung
DBRA-2 kann über ein 5V-DC-Netzteil oder zwei Batterien vom Typ C mit Strom versorgt werden.
Wenn DBRA-2 an ein 5V-DC-Netzteil angeschlossen ist, leuchtet die grüne LED. Wird die DC-Stromversorgung entfernt, wechselt DBRA-2 zum Batteriebetrieb (sofern Batterien bereits eingesetzt und nicht erschöpft sind) und setzt den Betrieb fort; die grüne LED erlischt.
Bei Batteriebetrieb mit Typ-C-Batterien überträgt DBRA-2 einen erkannten niedrigen Batteriestand zusammen mit den regulären Statussignalen an die Alarmzentrale zur entsprechenden Anzeige.
Zum Batteriewechsel entfernen Sie bitte die Rückabdeckung, indem Sie die Befestigungsschraube lösen, und hebeln Sie die Rückabdeckung mit einem Flachschraubendreher an. Entnehmen Sie die alten Batterien und drücken Sie die Hilfetaste zweimal, um die Restspannung vollständig zu entladen, bevor Sie neue Batterien einsetzen.
Erste Schritte – Anlernen an die Alarmzentrale
1
Schritt
Schließen Sie DBRA-2 an die Stromversorgung an oder setzen Sie die Batterien ein, um es einzuschalten.
2
Schritt
Versetzen Sie die Alarmzentrale in den Lernmodus (siehe Bedienungsanleitung Ihrer Alarmzentrale).
3
Schritt
Halten Sie die Hilfetaste am Gerät 3 Sekunden lang gedrückt und lassen Sie sie los, sobald die rote Hintergrundbeleuchtung aufleuchtet, um einen Lerncode an die Alarmzentrale zu senden.
Wird die Taste nicht losgelassen und weiterhin 8 Sekunden gedrückt gehalten, sendet das Gerät stattdessen einen Löschcode und die rote Hintergrundbeleuchtung blinkt schnell 6 Mal.
4
Schritt
Wenn die rote Hintergrundbeleuchtung des Geräts leuchtet (für bis zu 60 Sekunden), klicken Sie auf der Webseite der Alarmzentrale auf „Hinzufügen“, um das Gerät anzumelden. Sobald eine Bestätigung von der Alarmzentrale empfangen wird, erlischt die rote Hintergrundbeleuchtung und es ertönen zwei Signaltöne, um das erfolgreiche Anlernen zu bestätigen.
Empfängt die Alarmzentrale den Lerncode nicht, sendet ein einmaliges Drücken der Hilfetaste innerhalb der 60 Sekunden den Lerncode erneut, und die 60 Sekunden werden zurückgesetzt.
Wird das Gerät nicht innerhalb der 60 Sekunden hinzugefügt, wiederholen Sie bitte Schritt 3.
Überwachungssignal
DBRA-2 überträgt automatisch alle 15 bis 18 Minuten Überwachungssignale.
Hat die Alarmzentrale das Überwachungssignal innerhalb eines voreingestellten Zeitraums nicht empfangen, zeigt sie an, dass sich das Gerät außerhalb der Signalreichweite befindet oder gestört ist.
Empfindlichkeit & Schalldauer
Die Dezibel-Erkennungsfunktion verfügt über acht Empfindlichkeitsstufen des Schalldrucks: 65 dB (1), 70 dB (2), 75 dB (3), 80 dB (4), 85 dB (5), 90 dB (6), 95 dB (7), 97,5 dB (8). (1) ist am empfindlichsten, (8) am wenigsten.
Ein Alarm wird ausgelöst, wenn der Schall den voreingestellten Schalldruckpegel (dB SPL) erreicht und für die konfigurierte Dauer anhält (2 Optionen: Lang: 2 Sekunden, Kurz: 100 Millisekunden).
Die Empfindlichkeitsstufe kann über die DIP-Schalter 1, 2 und 3 eingestellt werden, während DIP-Schalter 4 zur Einstellung der Schalldauer dient. Weitere Informationen finden Sie unten unter DIP-Schalter-Einstellungen.
Alternativ können Benutzer die Empfindlichkeitsstufe und die Schalldauer über die Webseite der Alarmzentrale, den Home Portal Server oder die SmartHomeSec-App konfigurieren. Einzelheiten finden Sie unten unter Fernkonfiguration.
Die zuletzt vorgenommene Konfiguration wird wirksam, unabhängig davon, ob sie über DIP-Schalter, die App, den Server oder die Webseite der Alarmzentrale eingestellt wurde.
Dip-Schalter Einstellungen
Entfernen Sie die Rückabdeckung, indem Sie die Befestigungsschraube lösen, und setzen Sie dann einen Schlitzschraubendreher an, um die Rückabdeckung anzuheben.

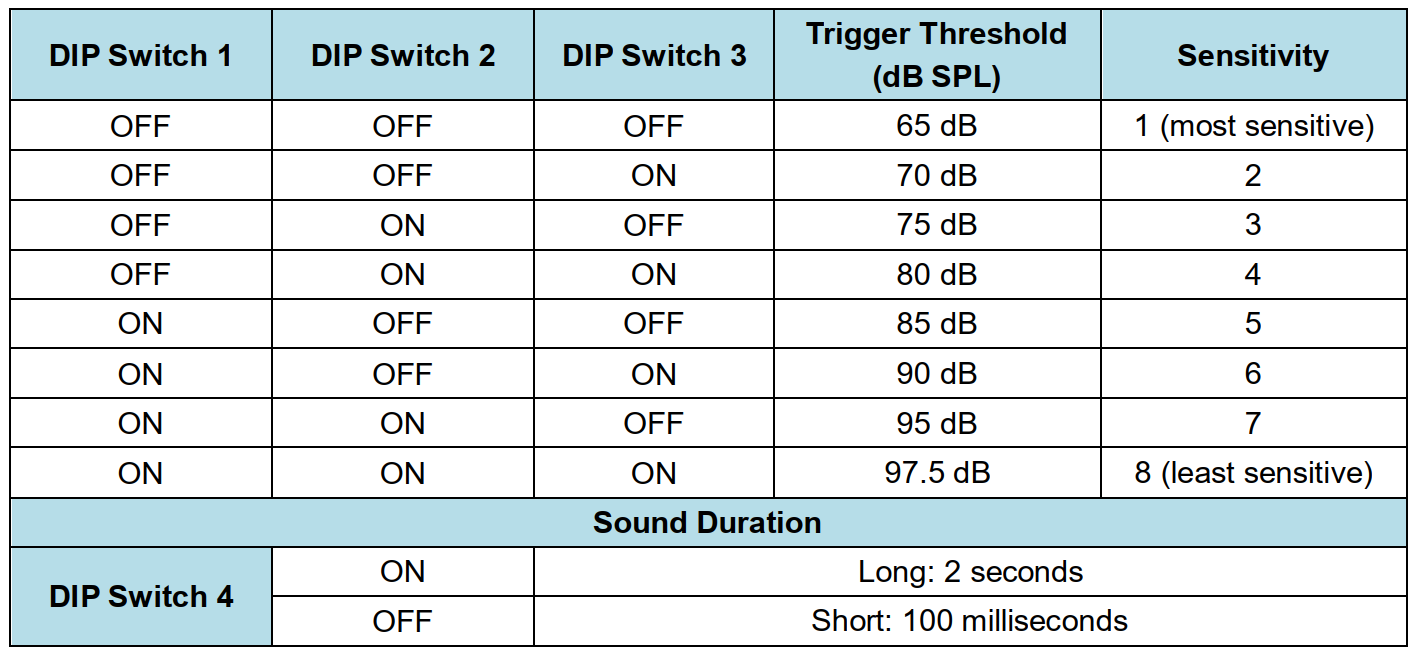

Stellen Sie den Empfindlichkeitsschalter je nach Ihren Anforderungen wie in der Dip-Schalter-Positionstabelle dargestellt ein.
Verwenden Sie ein spitzes Werkzeug, um die Positionen der DIP-Schalter anzupassen und so die Empfindlichkeitsstufe und die Dauer der Schallerkennung einzustellen.
Fernkonfiguration
Die Fernkonfiguration umfasst Einstellungsanpassungen über die Webseite der Alarmzentrale, den Home Portal Server und die SmartHomeSec-App.
Webseite der Alarmzentrale

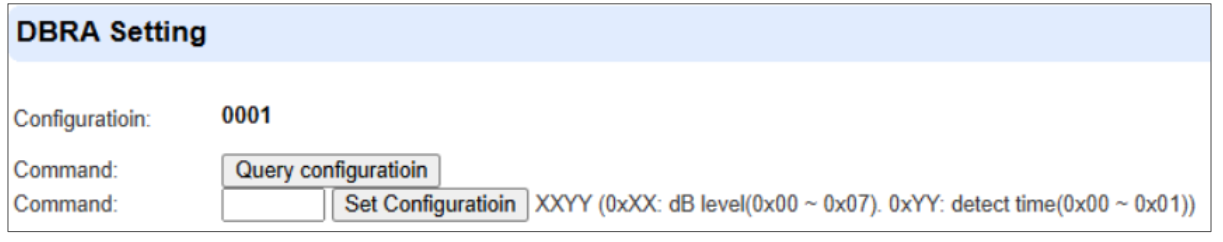

Klicken Sie auf der Webseite der Alarmzentrale im DBRA-Eintrag auf DBRA Setting.
Verfügbare Funktionen: Configuration: zeigt die aktuellen Einstellungen für Empfindlichkeit und Schalldauer an. Command – Query configuration: fragt die aktuellen Einstellungen ab. Command – Set configuration: wendet neue Einstellungen an.
Der Konfigurationsbefehl verwendet vier Ziffern im Format XXYY, wobei XX die Empfindlichkeitsstufe und YY die Schalldauer festlegt.

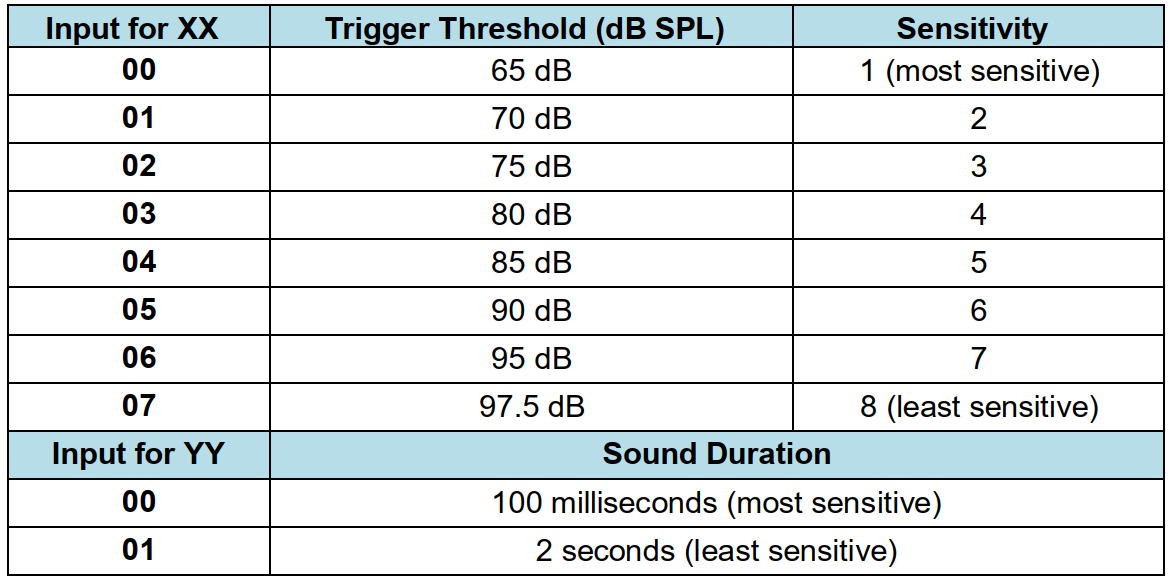

Nachfolgend finden Sie den Eingabewert für jede Einstellung:
Beispiel: Die Eingabe von 0300 stellt das Gerät so ein, dass ein Alarm ausgelöst wird, wenn ein Schallpegel von 80 dB erkannt wird und für 100 Millisekunden anhält.

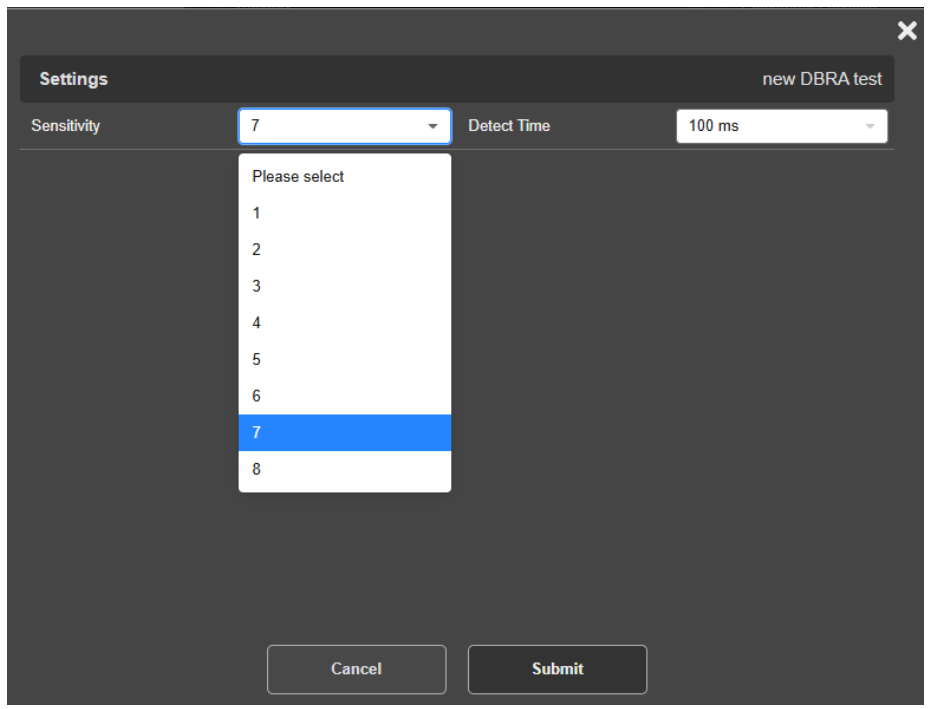

Home Portal Server
Wählen Sie die gewünschte Empfindlichkeitsstufe und Zeitdauer aus; klicken Sie auf Submit, um die neuen Einstellungen zu bestätigen und zu übernehmen.
Gehtest
Nachdem DBRA-2 erfolgreich angelernt wurde, versetzen Sie die Alarmzentrale in den Gehtest-Modus und drücken Sie anschließend die Taste am DBRA-2, um zu bestätigen, dass sich dieser Standort in Signalreichweite der Alarmzentrale befindet. Weitere Informationen zum Abschluss des Gehtests finden Sie im Handbuch der Alarmzentrale.
Betrieb
Wenn der voreingestellte Dezibelwert erreicht wird und der Schall für die konfigurierte Dauer anhält, löst DBRA-2 einen Alarm aus und lässt seine rote Hintergrundbeleuchtung blinken.
Durch einmaliges Drücken der Testtaste wird ein Alarm manuell ausgelöst.
Installationshinweise
Um eine präzise Dezibelerkennung sicherzustellen, vermeiden Sie bitte die Installation von DBRA-2 in einem großen oder lauten Raum.
Die ideale Umgebung für die Dezibelerkennung ist Stille oder relative Stille.
Die Dezibelerkennungsfunktion verfügt über acht Empfindlichkeitsstufen. Sie können diese testen und die Stufe auswählen, die am besten zu Ihrem Montageort passt.
Installation
Nachdem Sie den Gehtest durchgeführt haben, um zu bestätigen, dass sich DBRA-2 in Signalreichweite der Alarmzentrale befindet, und die Einstellungen für Empfindlichkeit und Schalldauer als geeignet bestätigt wurden, können Sie mit der Installation fortfahren. Es gibt zwei Möglichkeiten, DBRA-2 zu installieren: Wandmontage und Oberflächenaufstellung.

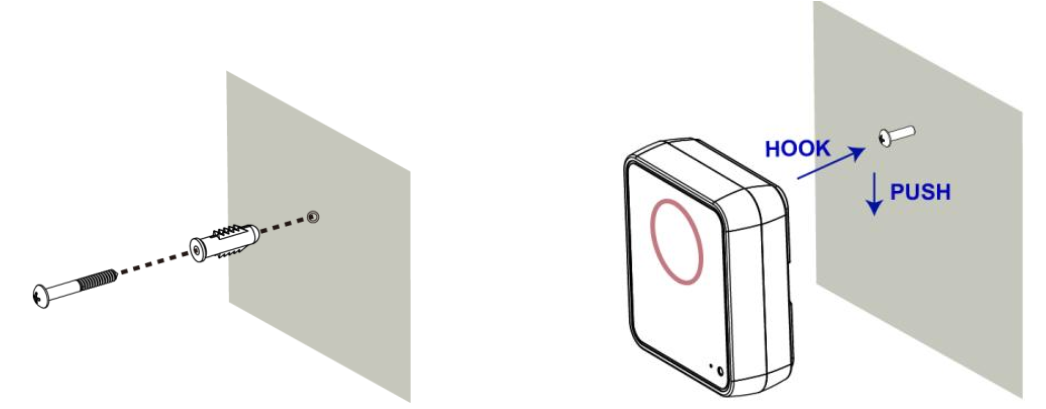

Wandmontage
Stellen Sie sicher, dass DBRA-2 in etwa Brusthöhe montiert wird (ca. 130 cm–150 cm über dem Boden), sodass die Taste leicht erreicht und bedient werden kann.
1
Schritt
Bohren Sie ein Loch in die Wand und setzen Sie den mitgelieferten Dübel ein. Drehen Sie die Schraube in den Dübel und lassen Sie den nicht gewindeten Teil sichtbar, um das Gerät daran aufzuhängen.
2
Schritt
Hängen Sie das Gerät über den nicht gewindeten, sichtbaren Teil der Schraube. Drücken Sie es anschließend sanft und fest nach unten, um es zu befestigen.
Oberflächenaufstellung

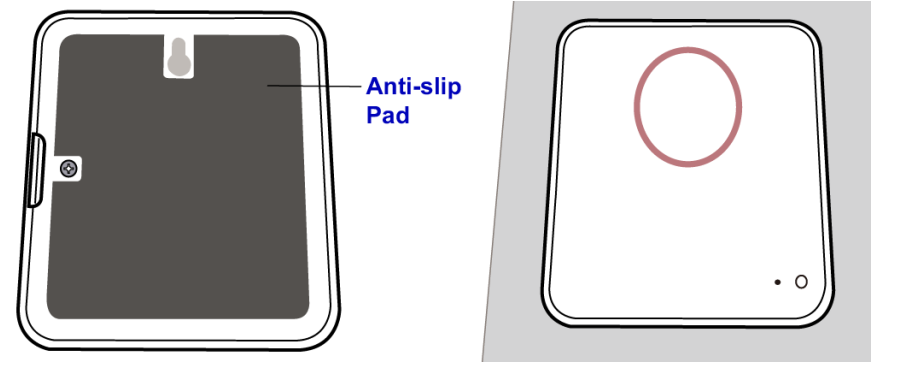

DBRA-2 verfügt auf der Rückseite über ein rutschfestes Pad. Das Gerät kann auch auf einer ebenen Fläche platziert werden, ohne an einem festen Ort installiert zu sein.
