VESTA-460 – Anleitung (Deutsch)

VST 897EX

Outdoor PIR Bewegungsmelder-Kamera

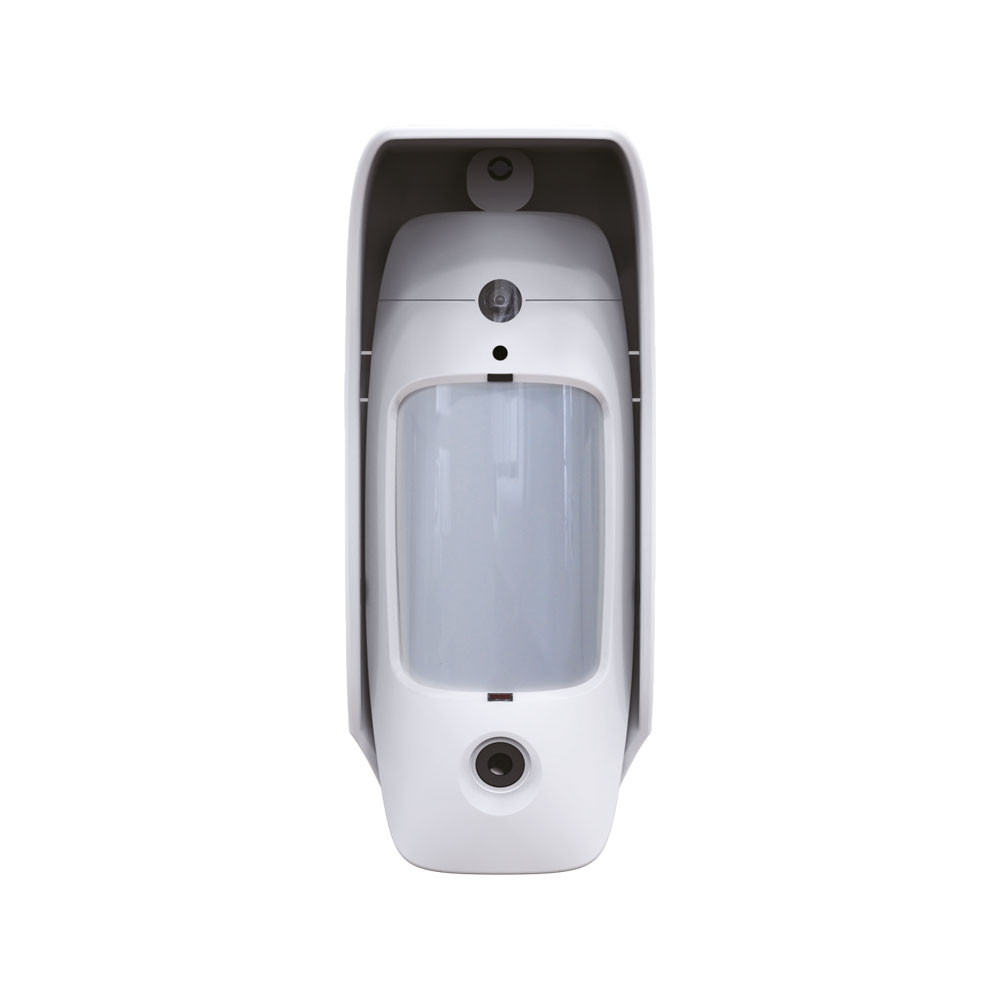

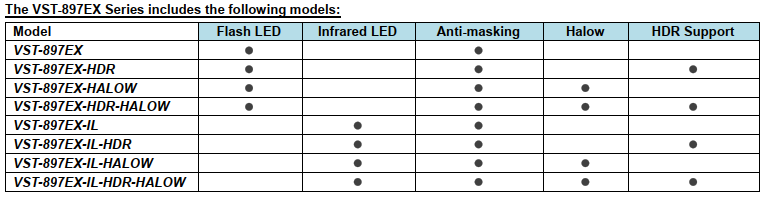

Die VST-897EX Serie ist eine fortschrittliche Outdoor-Kamera mit passivem Infrarot-Bewegungsmelder (PIR), die entwickelt wurde, um die Sicherheit durch hochauflösende Bildübertragung (bis zu 1280 720 Pixel) bei Bewegungserkennung zu verbessern. Ausgestattet mit Sub-GHz Wi-Fi und einem SF1-Backup-Modul, gewährleistet das HALOW-Modell eine schnelle Verarbeitung für eine schnellere visuelle Alarmverifizierung. Die VST-897EX ist für den Außeneinsatz konzipiert und verfügt über Nachtbeleuchtung, ein UV-beständiges Gehäuse sowie IPX5-Wasserschutz, wodurch sie sich für Bereiche wie Hinterhöfe, Tore und Außenkorridore eignet. Das HDR-Modell bietet zusätzlich einen Weißabgleich mit HDR-Unterstützung für klarere Bilder bei Lichtverhältnissen mit hohem Kontrast. Mit einer typischen Erfassungsreichweite von 10 Metern bei einer Montagehöhe von 2,3 Metern über dem Boden bietet das Gerät Haustierimmunität für Haustiere bis zu 25 Kilogramm. Die Kamera verfügt über Anti-Masking-Melder, eine fortschrittliche Anti-Masking-Funktion, die in der Lage ist, Versuche zu erkennen, die Linse mit Objekten oder Beschichtungen innerhalb von 20 cm zu verdecken. Die Infrarottechnologie verbessert das Anti-Masking zusätzlich durch Erkennung über der Linse.

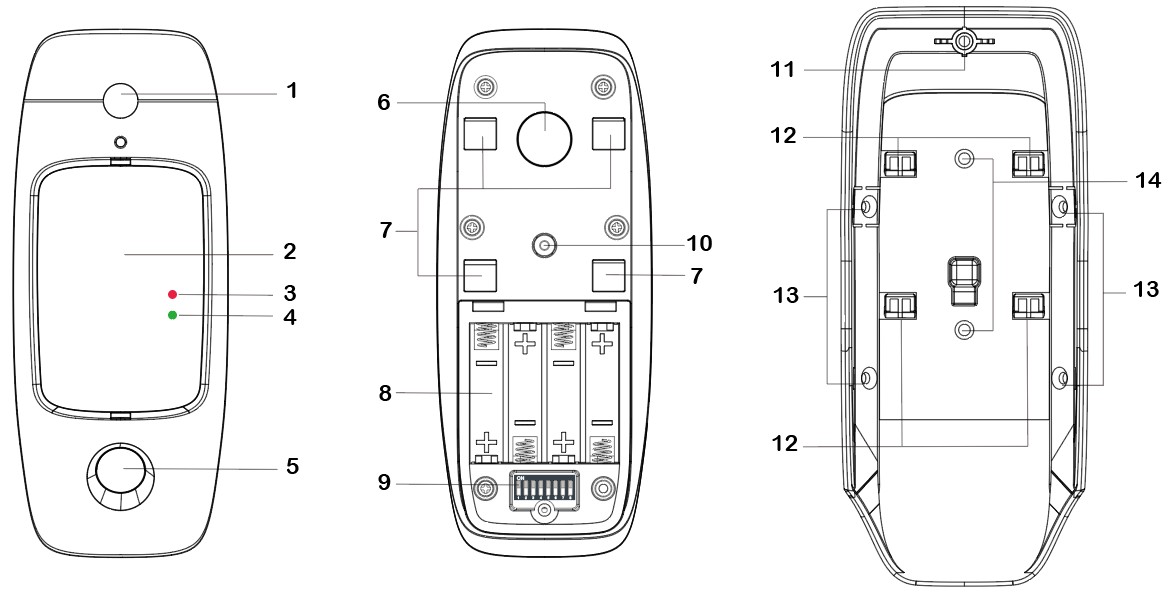

Bestimmung der Teile

  1. Blitz-LED / Infrarot-LED

Die Blitz-LED oder Infrarot-LED liefert ausreichend Licht für die Bildaufnahme bei schlechten Lichtverhältnissen.

  1. IR-Sensor

  2. LED-Anzeige (Rot)

Zur Anzeige des Systemstatus

  1. LED-Anzeige (Grün) (nur für HaLow-Modelle)

– Leuchtet auf, wenn nach der HaLow-unterstützten Alarmzentrale gesucht wird

– Blinkt schnell bei der Datenübertragung über Wi-Fi

  1. PIR-Kameraobjektiv

  2. Test&Lern-Taste

– Drücken Sie die Taste 3 Sekunden lang, um einen Lerncode zu senden, und lassen Sie die Taste los, sobald die rote LED aufleuchtet.

– Drücken Sie die Taste einmal, um für 10 Minuten in den Testmodus zu wechseln.

– Drücken Sie die Taste einmal, um einen Lerncode an den Repeater/Router zu senden.

  1. Aufhängeösen

  2. Batteriefach

  3. DIP-Schalterblock

Es gibt 8 DIP-Schalter zur Einstellung verschiedener Funktionen.

  1. Sabotagekontakt

  2. Stabilisierungsschraube

  3. Haken

  4. Eckmontagebohrungen

  5. Wandmontagebohrungen

LED-Anzeige

Wenn aktiviert, leuchtet die LED-Anzeige unter folgenden Bedingungen auf:

  • Wenn der Sabotagekontakt ausgelöst wird, blinkt die LED, um anzuzeigen, dass ein „Sabotage„-Signal übertragen wird.

  • Wenn sich die PIR-Kamera in einem Fehlerzustand befindet (Sabotage offen oder anhaltender Zustand niedriger Batteriespannung), blinkt die LED bei jeder Übertragung einer erkannten Bewegung.

  • Im Testmodus leuchtet die LED auf, wenn eine Bewegung erkannt wird.

Die LED blinkt nicht, wenn der Sabotagekontakt und die Batterie der PIR-Kamera normal sind und sie sich nicht im Testmodus befindet. Die LED blinkt beim Empfang einer Bestätigung von der Alarmzentrale zweimal schnell.

Hinweis: Die Einstellung der LED-Anzeige kann mit DIP-Schalter 2 angepasst werden.

Bildaufnahme

Wenn das Alarmsystem scharf geschaltet ist, nimmt die PIR-Kamera bei Bewegungserkennung Alarmbilder mit einer Auflösung von 1280 720 Pixel, 640 480 oder 320 240 Pixel (programmierbar über die Alarmzentrale) auf. Sie können die PIR-Kamera auch manuell über die Alarmzentrale auffordern, ein Bild aufzunehmen. Die aufgenommenen Bilder werden zur visuellen Alarmverifizierung an die Alarmzentrale übertragen.

Hinweis: Wenn Ihre PIR-Kamera an einem Ort installiert ist, an dem das Sichtfeld der Kamera eine komplexe Umgebung mit intensivem Licht oder vielen Farben darstellt, werden die aufgenommenen Bilder eine große Dateigröße aufweisen, was möglicherweise zu einer Kürzung führt, wenn die Bilder an die Alarmzentrale übertragen werden.

Überwachungssignal

  • Die PIR-Kamera überträgt automatisch in zufälligen Abständen von 15 bis 18 Minuten Überwachungssignale an die Alarmzentrale.

  • Wenn die Alarmzentrale das Signal des Geräts innerhalb des voreingestellten Zeitraums nicht empfängt, zeigt sie an, dass das Gerät ein Signalausfallproblem hat.

Aufwärmphase

Die PIR-Kamera wärmt sich nach dem Einschalten 60 Sekunden lang auf. Während der 60-sekündigen Aufwärmphase wird die PIR-Kamera nicht aktiviert.

Testmodus

  • Die PIR-Kamera kann durch einmaliges Drücken der Test-Taste für 10 Minuten in den Testmodus versetzt werden.

(Die LED-Anzeige beginnt langsam zu blinken, wenn die Unscharfschalt-Antwort auf Keine Antwort eingestellt ist.)

  • Im Testmodus sind der Ruhezeit-Timer und die Bildaufnahmefunktionen deaktiviert. Die LED-Anzeige leuchtet auf, wenn eine Bewegung erkannt wird.

  • Stellen Sie sicher, dass die LED-Anzeige (DIP-Schalter 2) EIN und die Doppelklopf-Funktion (DIP-Schalter 7) AUS ist, bevor Sie Erfassungsreichweitentests im Testmodus durchführen.

Doppelklopf-Funktion

Die PIR-Kamera verfügt über eine Doppelklopf-Funktion. Wenn die Funktion aktiviert ist, löst die PIR-Kamera nur dann einen Alarm aus, wenn innerhalb von 10 Sekunden zwei Bewegungen erkannt werden. Wenn die Funktion deaktiviert ist, löst die PIR-Kamera einen Alarm aus, sobald eine Bewegung erkannt wird.

Sabotageschutz

Die PIR-Kamera ist durch einen internen Sabotageschalter geschützt, der zusammengedrückt wird, wenn die PIR-Kamera in die Montagehalterung eingehängt wird. Wird die PIR-Kamera von der Montagehalterung entfernt, wird der Sabotageschalter aktiviert und die PIR-Kamera sendet ein Sabotage-Offen-Signal an die Alarmzentrale, um diesen Zustand zu melden.

Ruhezeit

  • Die PIR-Kamera verfügt über eine „Ruhezeit“ von etwa einer Minute, um Energie zu sparen. Nach der Übertragung bei einer erkannten Bewegung sendet sie 1 Minute lang keine weitere Meldung.

  • Kontinuierliche Bewegung vor der PIR-Kamera entlädt daher nicht die Batterie.

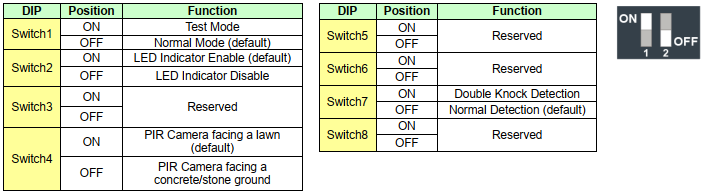

DIP-Schalter-Positionstabelle

Die nachstehende Tabelle beschreibt die Funktion jedes DIP-Schalters. Jeder Schalter hat zwei Positionen: ON (obere Position) und OFF

(untere Position).

  • Nach Änderung der DIP-Schalter-Einstellungen muss die PIR-Kamera erneut eingeschaltet werden, damit die Änderungen wirksam werden.

  • Passen Sie die DIP-Schalter entsprechend dem Installationsort der PIR-Kamera für eine optimale Leistung an. Falsche Einstellungen können die Leistung beeinträchtigen und zu Fehlalarmen oder zur Nichterkennung von Bewegungen führen.

Fernkonfiguration

  • Die PIR-Bewegungsmelder-Kamera unterstützt die Fernkonfiguration der Doppelimpuls-Funktion (Double Knock).

  • Wenn die PIR-Kamera eingeschaltet wird, wird ihre Doppelimpuls-Funktion durch die Einstellung von DIP-Schalter 7 bestimmt. Benutzer können entweder die DIP-Schalter-Einstellung anpassen oder die Funktion über die Webseite der Alarmzentrale oder den Home Portal Server fernprogrammieren. Die Fernkonfiguration überschreibt die DIP-Schalter-Einstellung.

Webseite der Alarmzentrale

  1. Rufen Sie auf der lokalen Webseite der Alarmzentrale die Seite Gerät bearbeiten auf und geben Sie den IR-Konfigurationswert im Bereich Melder-Einstellung ein. Klicken Sie zur Bestätigung auf OK.

Einzelheiten zur Konfiguration entnehmen Sie bitte der nachstehenden Tabelle. Um beispielsweise die Doppelimpuls-Funktion zu aktivieren, geben Sie 80 ein.

IR-Konfiguration

Doppelimpuls (Double Knock)

00

Nein

80

Ja

  1. Drücken Sie die Test-Taste an der PIR-Kamera, um ein Signal an die Alarmzentrale zu senden; die neue Einstellung wird sofort übernommen. Wird die Taste nicht gedrückt, wird die neue Einstellung bei der nächsten Signalübertragung übernommen, z. B. bei einem Überwachungssignal oder IR-Auslösesignal.

Home Portal Server

  1. Rufen Sie auf dem Home Portal Server die Seite Geräteeinstellung auf, klicken Sie auf die Zeile des Geräts VST-897EX und wählen Sie „Fernkonfiguration“.

  2. Wählen Sie im Dropdown-Menü, ob die Doppelimpuls-Funktion aktiviert oder deaktiviert werden soll, und klicken Sie dann auf Absenden.

  3. Drücken Sie die Test-Taste an der PIR-Kamera, um ein Signal an die Alarmzentrale zu senden; die neue Einstellung wird sofort übernommen. Wird die Taste nicht gedrückt, wird die neue Einstellung bei der nächsten Signalübertragung übernommen, z. B. bei einem Überwachungssignal oder IR-Auslösesignal.

Verdeckungsschutz (Anti-Masking)

  • Die PIR-Kamera verfügt über zwei Verdeckungssensoren, die jeden Verdeckungsversuch (Blockierung) durch einen Eindringling erkennen können.

  • Wird ein Verdeckungsereignis erkannt, das 3 Minuten andauert, sendet die PIR-Kamera ein Verdeckungsalarmsignal an die Alarmzentrale, um diesen Zustand zu melden.

  • Nachdem die Verdeckung/Blockierung 3 Minuten lang entfernt wurde, sendet die PIR-Kamera ein Wiederherstellungssignal an die Alarmzentrale.

Fernaktualisierung

  • Die PIR-Kamera der Serie VST-897EX unterstützt, sofern zutreffend, Fernaktualisierungen der Firmware von der Alarmzentrale aus.

Batterie

  • Die PIR-Kamera verwendet vier AA-L91-Lithiumbatterien als Energiequelle.

  • Die PIR-Kamera meldet ihren Batteriestand alle 24 Stunden oder bei jeder Änderung des Ladezustands an die Alarmzentrale.

  • Die PIR-Kamera verfügt über eine Erkennung niedriger Batteriespannung. Wird ein niedriger Batteriestand erkannt, wird zusammen mit den regulären Signalübertragungen ein Signal für niedrigen Batteriestand an die Alarmzentrale gesendet, damit diese den Status entsprechend anzeigen kann.

    VESTA-460 Anleitung

  • So wechseln Sie die Batterien:

Schritt 1 Nehmen Sie die PIR-Kamera von der Montagehalterung ab.

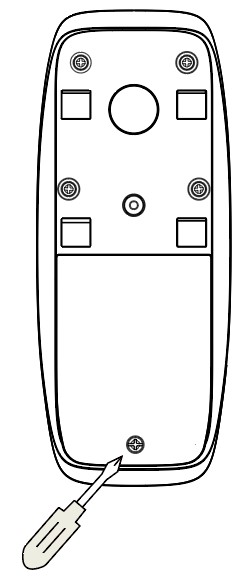

Schritt 2 Lösen Sie die Befestigungsschraube und öffnen Sie die Abdeckung des Batteriefachs.

Schritt 3 Entfernen Sie die alten Batterien und drücken Sie zweimal die Test-Taste, um die Restenergie vollständig zu entladen.

Schritt 4 Setzen Sie vier neue AA-L91-Lithiumbatterien mit korrekter Polarität ein.

Schritt 5 Drücken Sie einmal die Test-Taste. Ein Signal für normalen Batteriestand wird an die Alarmzentrale gesendet.

Schritt 6 Befestigen Sie die Abdeckung des Batteriefachs wieder.

Schritt 7 Bringen Sie die PIR-Kamera wieder an der Montagehalterung an.

Erste Schritte – Anlernen der PIR-Kamera an die Alarmzentrale

  • Nehmen Sie die PIR-Kamera von der Montagehalterung ab und öffnen Sie die Abdeckung des Batteriefachs.

  • Legen Sie vier AA L91 Lithium-Batterien in das Batteriefach ein und achten Sie dabei auf die richtige Polarität.

  • Versetzen Sie die Alarmzentrale in den Anlernmodus; Details hierzu finden Sie in der Anleitung der Alarmzentrale.

  • Halten Sie die Test-Taste 3 Sekunden lang gedrückt, bis die rote LED aufleuchtet, um einen Anlerncode zu senden. Die LED leuchtet 30 Sekunden lang und zeigt an, dass sich die PIR-Kamera im Anlernmodus befindet.

    • Um die Kamera an eine batteriebetriebene Alarmzentrale anzulernen, drücken Sie die Test-Taste nach dem 3-sekündigen Drücken und Halten erneut für eine Sekunde.

    • Beim Anlernen an einen Repeater/Router drücken Sie die Test-Taste einmal (anstatt sie 3 Sekunden lang zu halten), um ein Anlernsignal zu senden.

    Wenn die Alarmzentrale das Signal von der PIR-Kamera empfängt, zeigt sie die entsprechende Information an. Wählen Sie innerhalb der 30 Sekunden, in denen die LED leuchtet, die PIR-Kamera auf der Webseite der Alarmzentrale aus und klicken Sie auf „Hinzufügen“, um sie in die Zentrale aufzunehmen.

    Wenn die PIR-Kamera eine Bestätigung von der Alarmzentrale erhält, blinkt ihre LED 6-mal, um das erfolgreiche Anlernen anzuzeigen.

    Hinweis:

    • Erhält die PIR-Kamera innerhalb dieser 30 Sekunden keine Bestätigung von der Alarmzentrale, erlischt die LED. Halten Sie die Taste erneut 3 Sekunden lang gedrückt, um ein Anlernsignal erneut zu senden.

    • Ist die PIR-Kamera bereits in einem System einer Alarmzentrale vorhanden, entfernen Sie sie zunächst aus dieser Alarmzentrale, bevor Sie sie an eine andere Alarmzentrale anlernen.

    Walk-Test

    • Nachdem die PIR-Kamera angelernt wurde, versetzen Sie die Alarmzentrale in den Walk-Test-Modus. Halten Sie die PIR-Kamera an der gewünschten Position und drücken Sie die Test-Taste, um zu bestätigen, dass sich dieser Standort innerhalb der Signalreichweite der Alarmzentrale befindet.

    Hinweis:

    • Der Walk-Test sollte durchgeführt werden, um die ordnungsgemäße Funktion und Abdeckung der PIR-Kamera zu bestätigen.

    • Beim Anlernen der PIR-Kamera an einen Repeater/Router drücken Sie bitte die Test-Taste einmal (anstatt sie 3 Sekunden lang gedrückt zu halten), um ein Anlernsignal zu senden.

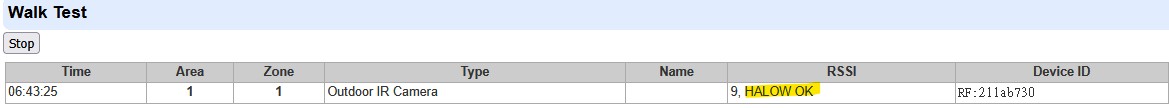

    Wi-Fi Walk-Test (für Wi-Fi HaLow-Modelle)

    • Wenn die Alarmzentrale in den Walk-Test-Modus versetzt wird, löst das Drücken der Test-Taste ebenfalls einen Wi-Fi Walk-Test aus. Die grüne LED der PIR-Kamera leuchtet auf, während sie nach einer HaLow-fähigen Alarmzentrale sucht.

    VESTA-460 Anleitung
    Wird eine Verbindung hergestellt, blinkt die grüne LED während der Datenübertragung über Wi-Fi schnell, und nach Abschluss der Datenübertragung erscheint die Meldung „HALOW OK“ auf der Webseite der Alarmzentrale.

    VESTA-460 Anleitung
    Schlägt die Verbindung fehl, erlischt die grüne LED.

    • Fahren Sie mit der Installation fort, sobald die ordnungsgemäße Kommunikation mit der Alarmzentrale am gewählten Standort bestätigt ist.

    Bereichseinstellung der PIR-Kamera bearbeiten

    1. Verwenden Sie die Funktion „Gerät bearbeiten“ der Alarmzentrale, um die Bereichseinstellung der PIR-Kamera zu ändern.

    2. Bei Geräten, die direkt mit der Alarmzentrale kommunizieren, ist die Einstellung nach dem Klicken auf OK abgeschlossen.

    Bei Geräten, die einen Repeater verwenden, drücken Sie nach dem Ändern der Bereichseinstellung die Test-Taste, um einen Anlerncode zu senden.

    Installation

    Montagehalterung

    • Die PIR-Kamera kann mit den mitgelieferten Befestigungsschrauben, Dübeln und der Montagehalterung entweder auf einer ebenen Fläche oder in einer Ecke montiert werden.

    • Die Montagehalterung verfügt über zwei Bohrungen für die Flächenmontage und vier Bohrungen für die Eckmontage, um verschiedenen Montageanforderungen gerecht zu werden.

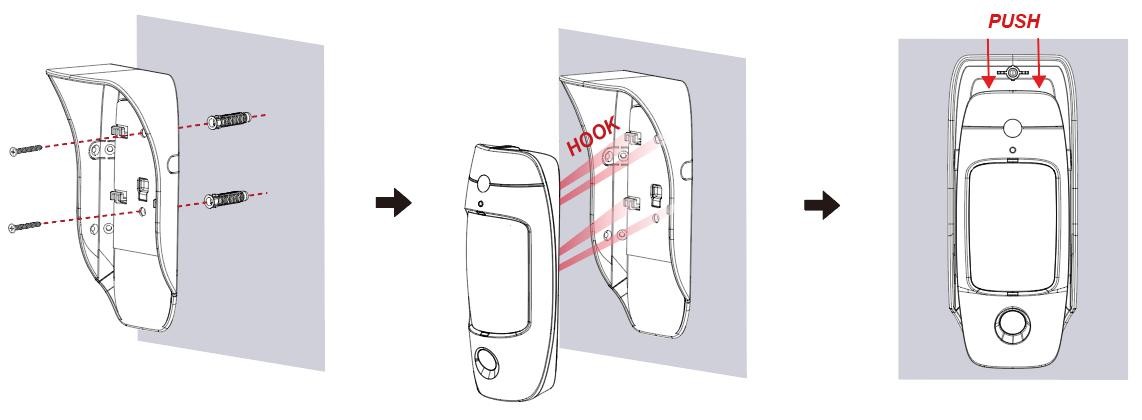

    • So montieren Sie die PIR-Kamera mit der Montagehalterung:

      1. Verwenden Sie die Montagehalterung als Schablone und bohren Sie 2 (für die Montage auf einer ebenen Fläche) oder 4 (für die Eckmontage) Schraubenlöcher in die Wand.

      2. Setzen Sie die Dübel ein und schrauben Sie die Montagehalterung an der Wand fest.

      3. Hängen Sie die PIR-Kamera in die Montagehalterung ein und drücken Sie sie anschließend nach unten.

    Hinweis: Achten Sie darauf, dass der Sabotageschalter beim Einhängen der PIR-Kamera in die Halterung vollständig eingedrückt ist. Flächenmontage

    Flächenmontage

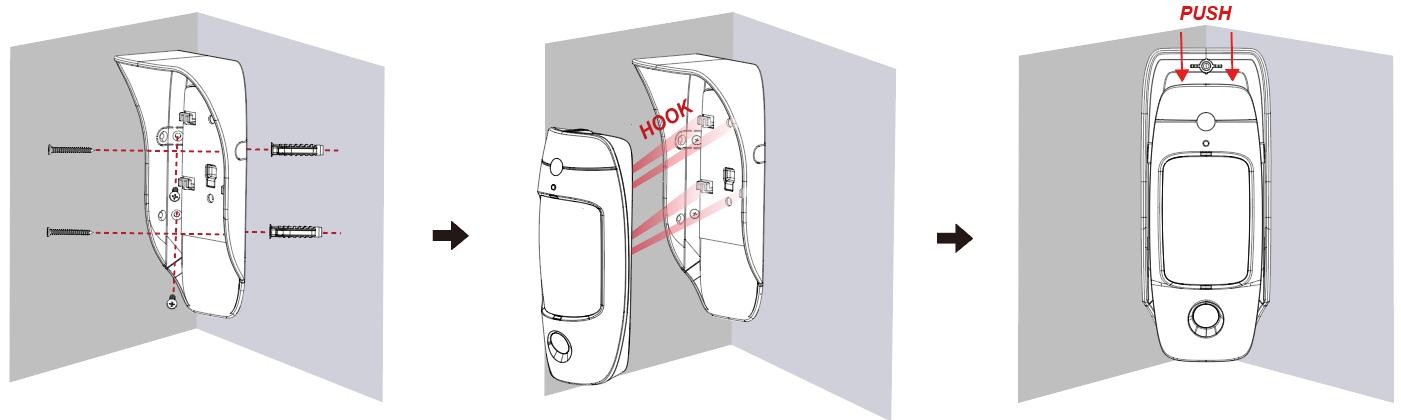

    Eckmontage

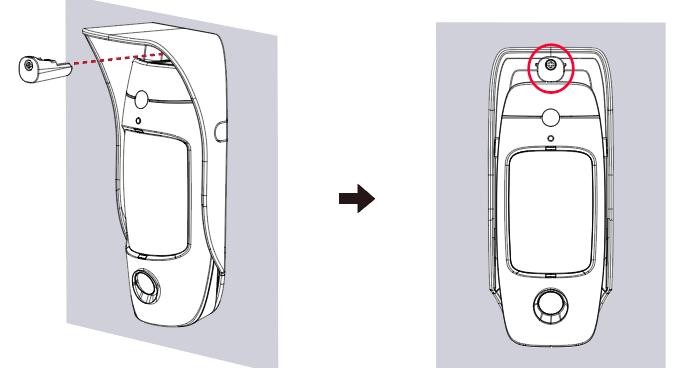

    1. Bringen Sie die Stabilisierungsschraube an der Oberseite der PIR-Kamera an. Die Stabilisierungsschraube verfügt über einen Verpolungsschutz für die korrekte Montage.

    Drehhalterung

    VESTA-482

    • Optional ist eine Drehhalterung erhältlich, mit der die PIR-Kamera horizontal und vertikal gedreht werden kann.

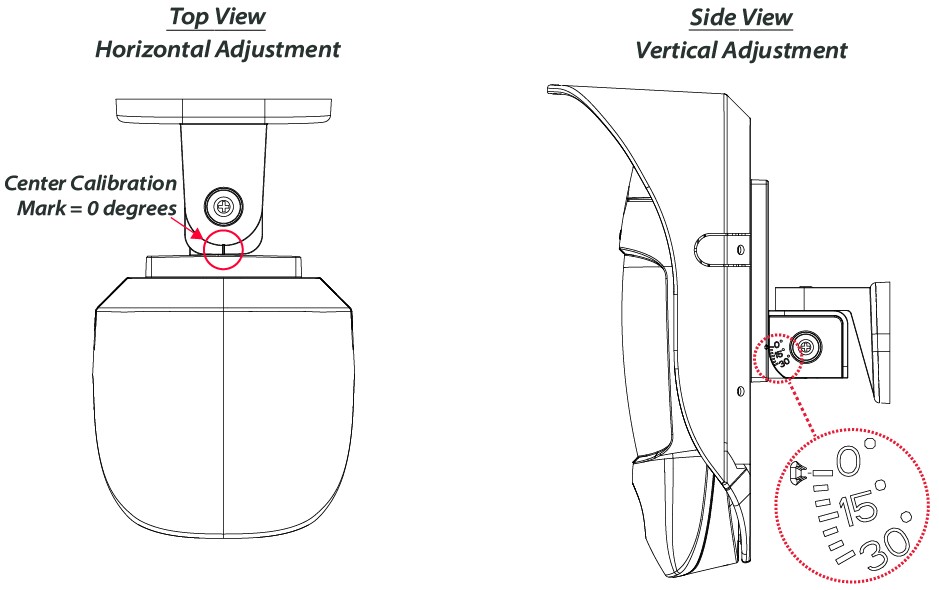

    • Die Halterung bietet 7 Winkelskalen zur Einstellung. Für die horizontale Einstellung zeigt die mittlere Kalibrierungsmarkierung 0 Grad an. Die PIR-Kamera kann bis zu 15° nach links oder rechts gedreht werden, wobei jede Skala 5° entspricht. ⚫ Für die vertikale Einstellung kann die PIR-Kamera um bis zu 30° nach unten geneigt werden.

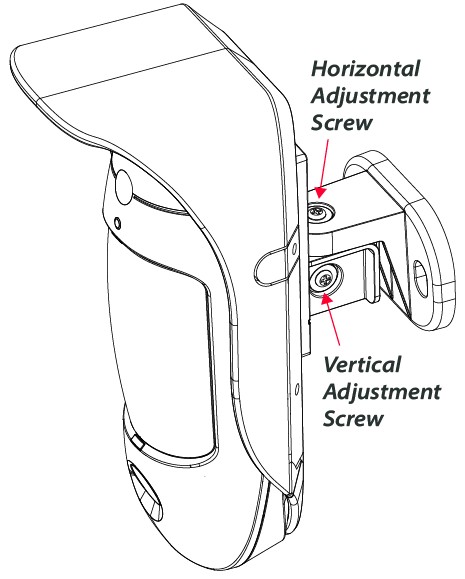

    • Um den Winkel einzustellen, lösen Sie je nach Bedarf die horizontale Einstellschraube oder die vertikale Einstellschraube.

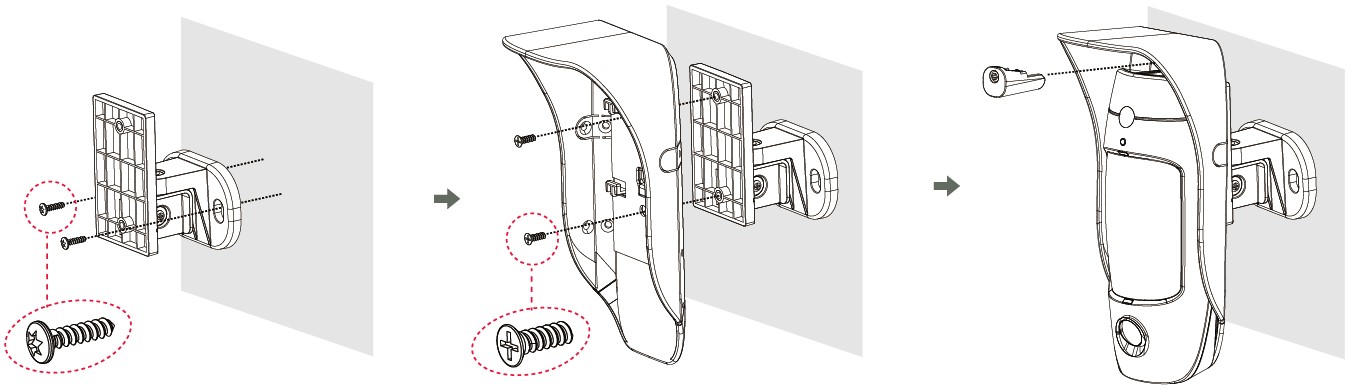

    • So montieren Sie die Drehhalterung:

      1. Verwenden Sie die beiden Schraubenlöcher an der Halterung als Schablone und bohren Sie zwei Löcher in die Montagefläche.

      2. Setzen Sie die Dübel ein und befestigen Sie die Halterung anschließend mit den mitgelieferten Torx-Schrauben an den Dübeln.

      3. Befestigen Sie die Montagehalterung mit den mitgelieferten Senkkopfschrauben an der Drehhalterung.

      4. Hängen Sie die PIR-Kamera in die Montagehalterung ein und drücken Sie sie nach unten, bis sie einrastet.

      5. Ziehen Sie die Stabilisierungsschraube an der Oberseite der PIR-Kamera fest.

      6. Stellen Sie die PIR-Kamera auf den gewünschten Winkel ein und ziehen Sie anschließend die Einstellschraube(n) fest, um die Position zu sichern.

    Installationsempfehlungen

    Es wird empfohlen, die PIR-Kamera an folgenden Orten zu installieren:

    • In einer Höhe von 2,3 Metern (gemessen ab der Unterkante der Kamera) über dem Boden für die beste Leistung.

    • In einer Ecke für den größtmöglichen Erfassungsbereich.

    • An einer Position, an der ein Eindringling sich normalerweise durch das Sichtfeld der PIR-Kamera bewegen würde.

    • Auf einer Oberfläche oder in einer Ecke, die für Tiere unzugänglich ist.

    • Die PIR-Kamera besitzt bei einer Montagehöhe von 2,3 Metern über dem Boden eine Erfassungsreichweite von 10 Metern.

    Hinweis:

    • Passen Sie die Montagehöhe an das größte Haustier an. Größere Hunde erfordern eine höhere Installation.

    • Bei einer Montage in 2,3 m Höhe hat die PIR-Kamera einen 1 m großen toten Winkel direkt darunter. Eine höhere Montage vergrößert den toten Winkel, eine niedrigere verkleinert ihn.

    • Führen Sie bei jeder Änderung der Montagehöhe stets einen Erfassungsreichweitentest durch.

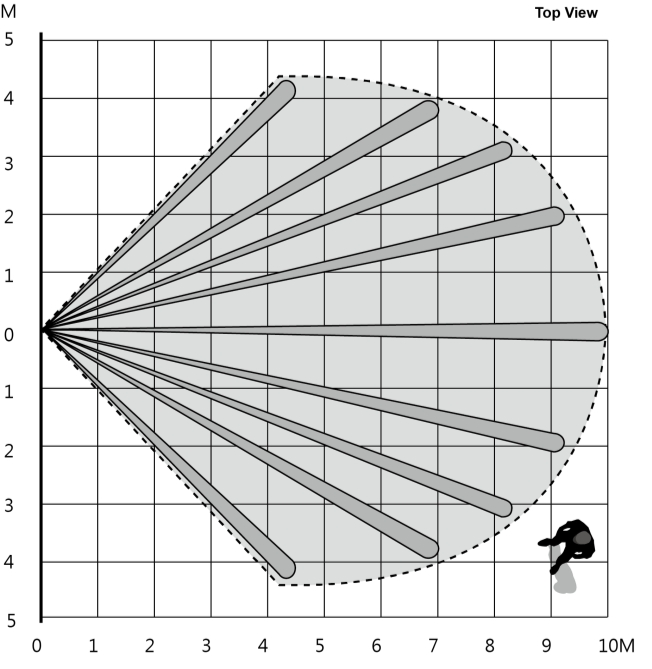

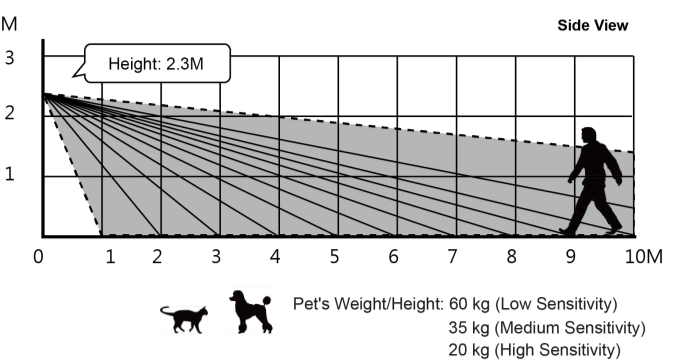

    VST-897EX Erfassungsreichweite

    Gewicht/Höhe des Haustiers: 25 kg

    Einschränkungen:

    • Setzen Sie die PIR-Kamera nicht vollständig direktem Sonnenlicht aus.

    • Vermeiden Sie große Hindernisse im Erfassungsbereich.

    • Richten Sie die Kamera nicht auf Wärmequellen wie Feuerstellen und Heizkessel, und installieren Sie sie nicht oberhalb von Heizkörpern.

    • Versuchen Sie niemals, das Gerät zu zerlegen oder zu verändern.

    • Die PIR-Kamera erkennt Unterschiede zwischen dem sich bewegenden Objekt und dem Hintergrund. Sie erkennt keine ruhenden Objekte.

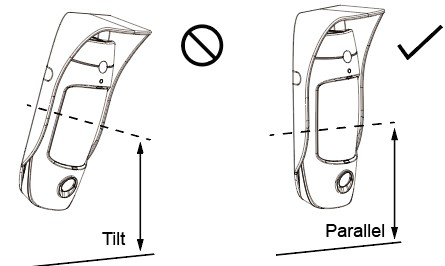

    • Installieren Sie die PIR-Kamera senkrecht ausgerichtet. Neigen Sie sie nicht.

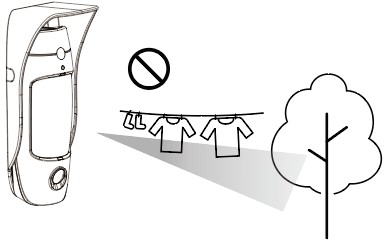

    • Vermeiden Sie die Installation in der Nähe von Objekten, die sich im Wind bewegen, wie Bäume oder aufgehängte Wäsche, da dies das Sichtfeld des Geräts blockieren oder Fehlalarme verursachen kann.

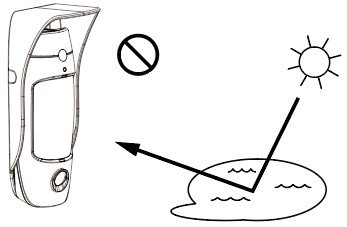

    • Entfernen Sie alle lichtreflektierenden Flächen sowie Wasserpfützen aus dem Erfassungsbereich.

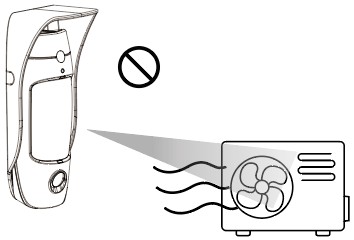

    • Vermeiden Sie eine Ausrichtung auf den Luftstrom der Zu- oder Abluft einer Außeneinheit.

    Quelle und englisches Original: VESTA Guide – VESTA-460. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
