CO-15

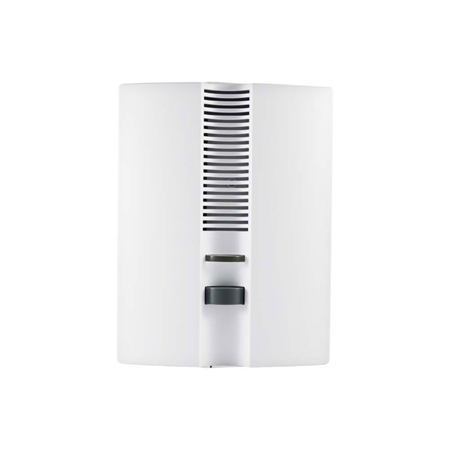

Kohlenmonoxidmelder per Funk VESTA

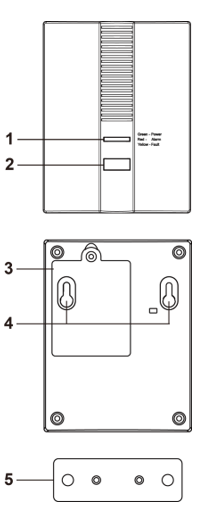

Teilebezeichnung
Dreifarbige LED (Grün / Rot / Gelb)
Grüne LED
Wenn die Stromversorgung EIN ist, blinkt die grüne LED alle 45 Sekunden einmal.
Rote LED
Während der Kohlenmonoxidmelder ein Signal sendet, blinkt die rote LED
Während eines Kohlenmonoxid-Alarms blinkt die rote LED schnell.
Wenn die Batterien erschöpft sind, blinken die rote und die gelbe LED alle 4 Sekunden.
Gelbe LED
Bei niedriger Batteriespannung blinkt die gelbe LED alle 45 Sekunden einmal, begleitet von einem Signalton.
Liegt ein Fehler des Melders vor, blinkt die gelbe LED zweimal, begleitet von zwei Signaltönen, jede Minute.
Wenn der Melder 10 Jahre in Gebrauch war, beginnt die gelbe LED, dreimal zu blinken, begleitet von drei Signaltönen, jede Minute, um das Ende der Lebensdauer anzuzeigen.
Wenn die Batterien erschöpft sind, blinken die rote und die gelbe LED alle 4 Sekunden.
Lern-/Testtaste
Drücken Sie die Taste, um:
Ein Lern-/Testsignal zum Anlernen des Geräts oder für den Funkreichweitentest zu senden.
Den Alarm nach Auslösung vorübergehend stummzuschalten.
Batteriefachabdeckung
Der Kohlenmonoxidmelder verfügt über einen sicheren Mechanismus, der das Schließen der Abdeckung ohne zuvor eingelegte Batterien verhindert. Drücken Sie die Lasche nach unten und legen Sie drei Batterien in das Fach ein.
Befestigungsloch
Montagehalterung
Batterie
Drei AA-Alkalibatterien mit 1,5 V versorgen das Gerät mit Strom. Der Kohlenmonoxidmelder verfügt über einen sicheren Mechanismus, der das Schließen der Abdeckung ohne zuvor eingelegte Batterien verhindert. Drücken Sie die Lasche nach unten und legen Sie drei Batterien in das Fach ein.
Erkennt der Kohlenmonoxidmelder eine niedrige Batteriespannung, wird zusammen mit den regulären Signalübertragungen ein Signal für niedrigen Batteriestand gesendet. Die gelbe LED blinkt, und der Kohlenmonoxidmelder gibt alle 45 Sekunden einen Signalton aus.
Wenn die Batterien erschöpft sind, blinken die rote und die gelbe LED alle 4 Sekunden.
Überwachung
Der Kohlenmonoxidmelder wird überwacht, indem er in regelmäßigen Abständen ein Überwachungssignal an die Alarmzentrale sendet. Empfängt die Alarmzentrale innerhalb des vorprogrammierten Zeitraums kein Überwachungssignal vom Kohlenmonoxidmelder, wird von der Alarmzentrale ein Fehler angezeigt.
Kohlenmonoxiderkennung
Der Alarm wird ausgelöst, nachdem die CO-Konzentration entsprechend der Zeitdauer in folgender Tabelle erkannt wurde:
Sobald der Alarm ausgelöst wird, sendet der Kohlenmonoxidmelder ein Alarmsignal und aktiviert seinen Signalgeber, um Alarm zu geben. Die rote LED beginnt schnell zu blinken.
Nach Alarmauslösung gibt der Kohlenmonoxidmelder weiterhin Alarm und sendet alle 10 Minuten erneut ein Alarmsignal, bis die CO-Konzentration unter 30 ppm sinkt. Sinkt die Konzentration unter 30 ppm, stoppt der Kohlenmonoxidmelder den Alarmton und sendet ein Wiederherstellungssignal.
Alarmstummschaltung
Während der Alarm ertönt, versetzt das Drücken der Testtaste den Kohlenmonoxidmelder in den Alarmstummschaltungsmodus, um den Alarm für 9 Minuten stummzuschalten. Der Signalgeber stoppt erst, nachdem der Alarm mindestens 1 Minute lang aktiv war. Wird die Taste vor Ablauf dieser 1 Minute gedrückt, wartet der Kohlenmonoxidmelder, bis die Alarmzeit 1 Minute erreicht hat, bevor er ihn stummschaltet.
Während der 9-minütigen Alarmstummschaltung blinkt die rote LED weiterhin schnell. Der Kohlenmonoxidmelder überwacht die CO-Konzentration während dieses Zeitraums weiterhin.
Ist nach Ablauf dieser 9-minütigen Stummschaltungsphase die Kohlenmonoxidkonzentration noch immer über dem eingestellten Schwellenwert, gibt der Melder erneut den Warnalarm aus. Andernfalls kehrt er in den Normalbetrieb zurück und sendet ein Wiederherstellungssignal.
Hinweis: Wird der Alarm durch eine CO-Konzentration über 300 ppm ausgelöst, kann er nicht stummgeschaltet werden.
Selbstdiagnose
Der Kohlenmonoxidmelder führt alle 12 Stunden eine Selbstdiagnose durch. Der Benutzer kann auch die Testtaste 10 Sekunden lang gedrückt halten, um eine Selbstdiagnose durchzuführen. Wird ein Fehler festgestellt, sendet der Kohlenmonoxidmelder ein Signal an die Alarmzentrale, und die gelbe LED blinkt zweimal, begleitet von zwei Signaltönen, jede Minute. Die folgenden drei Zustände des Kohlenmonoxidsensors können durch Selbstdiagnose erkannt werden.
Lernen
Testen Sie die Signalreichweite des Kohlenmonoxidmelders mit der Walk-Test-Funktion.
Schritt 1 Versetzen Sie die Alarmzentrale in den Walk-Test-Modus. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch der Alarmzentrale.
Schritt 2 Drücken Sie die Learn/Test-Taste, um ein Signal zu übertragen. Die rote LED blinkt einmal mit einem Signalton. Blinkt die rote LED nicht und ist kein Signalton zu hören, bedeutet dies, dass der Melder defekt ist oder die Batterien erschöpft sind.
Schritt 3 Wenn die Alarmzentrale das Signal erfolgreich empfängt, zeigt sie die entsprechende Signalstärke des Geräts an. Verlassen Sie den Walk-Test-Modus, um den Test abzuschließen. Wird das Signal nicht empfangen, bedeutet dies, dass sich die Alarmzentrale außerhalb der Signalreichweite des Kohlenmonoxidmelders befindet; versetzen Sie den Melder an einen anderen Ort und versuchen Sie es erneut.
Installationsrichtlinie
Es wird empfohlen, den Kohlenmonoxidmelder an den folgenden Orten zu installieren.
Installieren Sie den Kohlenmonoxidmelder in Ihren Schlafzimmern, um Ihre Sicherheit zu gewährleisten.
Bei Häusern mit Garage montieren Sie den Melder auch in der Nähe der Innentür zur Garage sowie im Raum über der Garage, um Schutz zu bieten, falls der Fahrzeugmotor nicht abgeschaltet wird. Vermeiden Sie die Montage an folgenden Orten:
In der Küche und in der Garage – um Fehlalarme zu vermeiden.
Ecken oder Orte mit stehender Luft – um Fehlalarme zu vermeiden.
Kamin – Halten Sie einen Abstand von mindestens 4,5 Metern ein, um Fehlalarme zu vermeiden.
Installation
(Es wird empfohlen, den CO-15 von einer fachkundigen Person installieren zu lassen).
Im Lieferumfang ist eine Montagehalterung zur Wandmontage des Kohlenmonoxidmelders enthalten.
Schritt 1 Platzieren Sie den Kohlenmonoxidmelder am gewünschten Installationsort und verwenden Sie die Walk-Test-Funktion, um zu prüfen, ob die Signalstärke ausreichend ist.
Schritt 2 Verwenden Sie die Montagehalterung als Schablone, um die zwei Bohrlöcher an der gewählten Wandposition zur Schraubenmontage zu markieren.
Schritt 3 Schrauben Sie die Montagehalterung entsprechend der markierten Position an die Wand. Verwenden Sie bei Bedarf Dübel.
Schritt 4 Hängen Sie den Kohlenmonoxidmelder in die Montagehalterung ein. Die Installation ist nun abgeschlossen.
Sensorlebensdauer
Der Kohlenmonoxidmelder verwendet einen integrierten elektrochemischen Sensor zur Erkennung von Kohlenmonoxid.
Bei normalem Gebrauch kann der Melder ab dem Datum der Inbetriebnahme für einen Zeitraum von 10 Jahren betrieben werden. Das Gerät zeigt das Ende der Lebensdauer an, indem die gelbe LED dreimal blinkt und jede Minute 3 Signaltöne ertönen. Ersetzen Sie den Alarmmelder umgehend.
Wartung
Reinigen Sie die Frontabdeckung des Geräts regelmäßig, um Staub oder Schmutz zu vermeiden, der die Luftprobenahme beeinträchtigen könnte. Wischen Sie die Oberfläche bei der Reinigung mit einem mit sauberem Wasser angefeuchteten Tuch ab; verwenden Sie keine Reinigungsmittel, Waschmittel oder Lösungsmittel.
Vermeiden Sie die Verwendung von Sprays in der Nähe des Geräts.
Streichen Sie das Gerät nicht, da die Lackierung die Lüftungsöffnung des Melders blockieren und dessen Fähigkeit zur Luftprobenahme beeinträchtigen könnte.
Warnung
Vermeiden Sie es, dass der CO-15 stößt oder herunterfällt, da dies das Gerät beschädigen könnte.
Dieses Gerät wurde entwickelt, um Personen vor den akuten Auswirkungen einer Kohlenmonoxidbelastung zu schützen. Es bietet keinen vollständigen Schutz für Personen mit bestimmten medizinischen Vorerkrankungen. Wenden Sie sich im Zweifelsfall an einen Arzt.
Halten Sie im Falle eines Alarms sofort die Luft an, um das Einatmen von Kohlenmonoxid zu vermeiden, öffnen Sie Türen/Fenster, um die Luft zu erneuern, und verlassen Sie anschließend zur Sicherheit das Gebäude.
Eine Kohlenmonoxidbelastung kann zu einer CO-Vergiftung führen, die Kopfschmerzen, Schwindel und Erbrechen verursacht. Das Einatmen großer Mengen CO kann sogar zu schweren Zuständen wie erhöhter Herzfrequenz, Bewusstlosigkeit und Atemversagen bis hin zum Tod führen.
Sie dürfen das Gerät unter keinen Umständen verändern.
Das Gerät sollte für die normale Wohnumgebung installiert werden; es darf nicht für andere Zwecke wie die Wartung von brennstoffbetriebenen Geräten, Heizkesseln oder Schornsteinen verwendet oder ersetzt werden.
Die Betriebstemperatur liegt zwischen -10°C und 50°C, die Betriebsluftfeuchtigkeit bei bis zu 85% nicht kondensierend.
