VESTA-443 – Anleitung (Deutsch)

VESTA-443

1. Produktliste Solar-Stromversorgungssystem

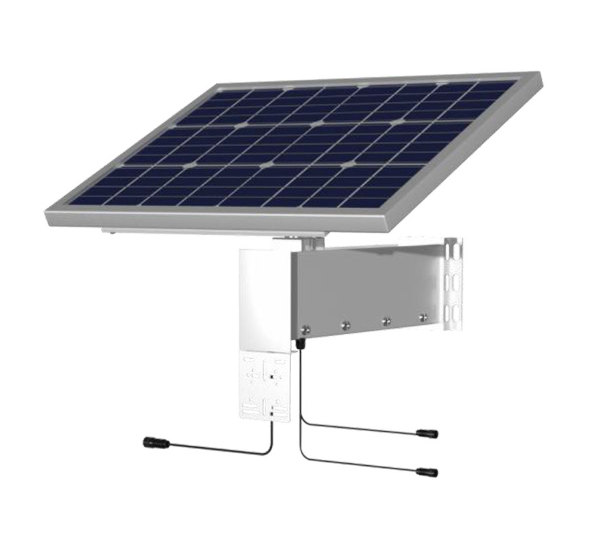

Mit effizientem Mono-Solarpanel und leistungsstarker LifePO4-Batterie liefert das VESTA Solar-Stromversorgungssystem eine konstante Stromversorgung für Außengeräte wie Netzwerkbrücken und Kameras. Es ist ideal für Bereiche, in denen Netzwerk- und Stromverkabelung schwierig ist, beseitigt Verkabelungsprobleme und senkt die Investitionskosten.

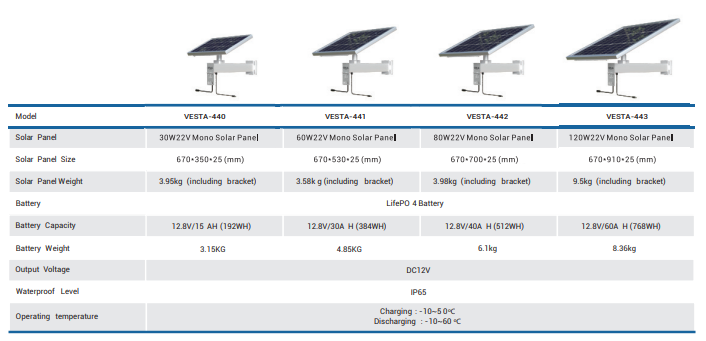

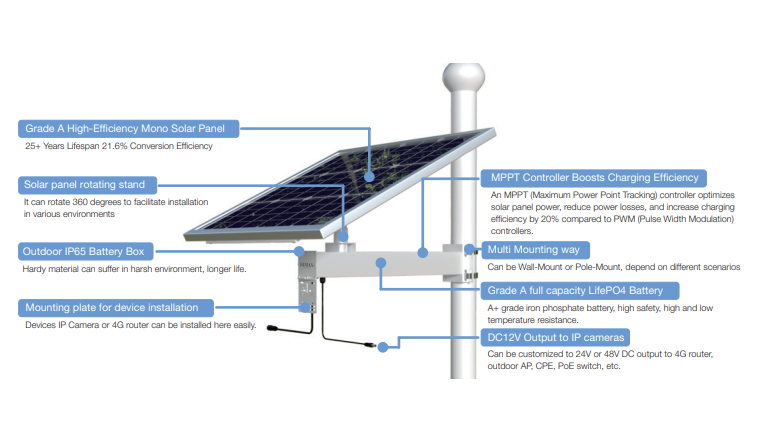

Produktliste Solar-Stromversorgungssystem

Funktionen

Packliste

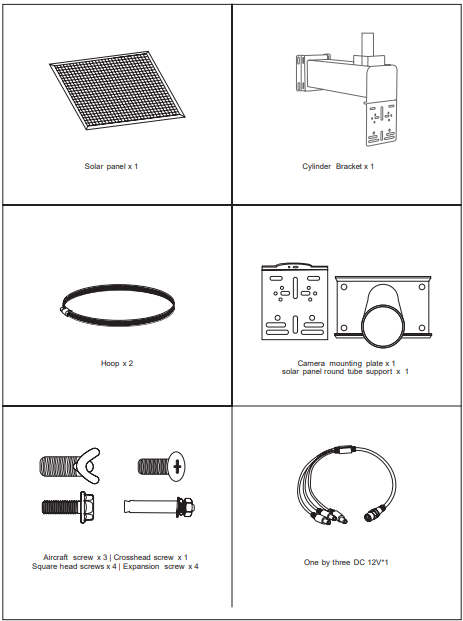

2. Packliste

  • Solarpanel x 1

  • Zylinderhalterung x 1

    • Die Batterie ist im Arm selbst enthalten

    Bügel x 2

    Kamera-Montageplatte x 1

    Rundrohrhalterung für Solarpanel x 1

    Flugzeugschraube x 3

    Kreuzschlitzschraube x 1

    Vierkantschrauben x 4

    Dübelschraube x 4

    Eins-zu-drei DC 12V x 1

    3. Installation

    Die Solarpanels müssen zur Sonne ausgerichtet sein, um eine Beschattung durch Häuser oder Bäume zu vermeiden.

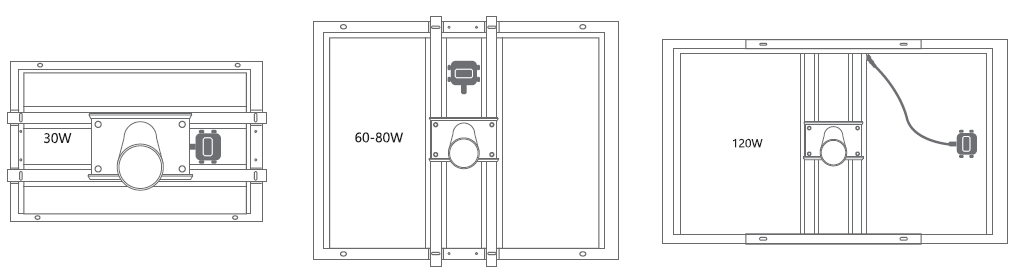

    • Suchen Sie die Rundrohrhalterung und befestigen Sie diese mit vier Vierkantschrauben an den Schraubenlöchern des I-Rahmens/U-förmigen Rahmens des Solarpanels.

    1

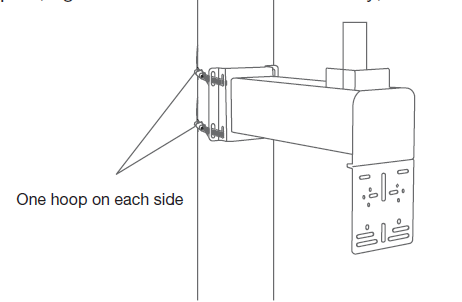

    • Mastinstallation: Führen Sie die beiden Bänder jeweils in die oberen und unteren Löcher am Boden des Batteriefachs ein (Hinweis: es gibt 4 obere und untere Löcher), suchen Sie die feste Position des Mastes, ziehen Sie die Arme fest und fixieren Sie diese sicher.

    2

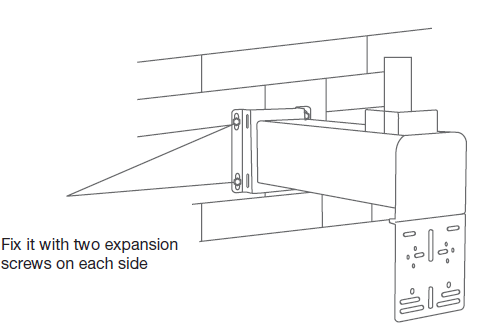

    • Wandmontage: Markieren Sie vier Löcher an der Wand, bohren Sie diese mit einer Bohrmaschine und befestigen Sie sie mit Dübeln (zwei auf jeder Seite).

    3

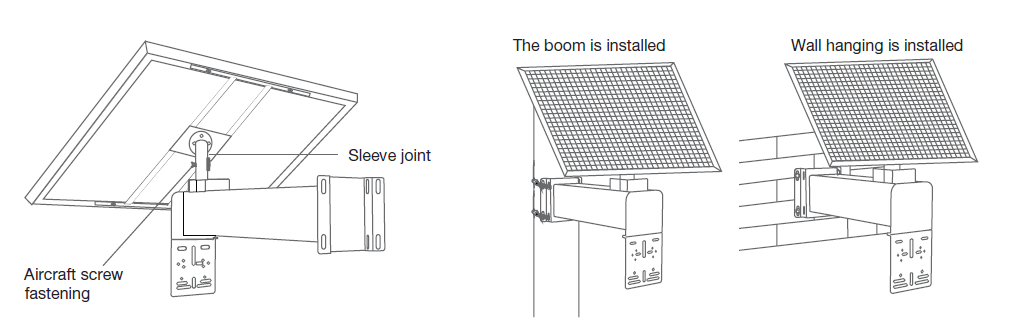

    • Solarpanels installieren: Nachdem das Batteriefach fixiert ist, installieren Sie die mit der Rundrohrhalterung ausgestatteten Solarpanels und finden Sie durch Andocken einen geeigneten Winkel (Hinweis: Die Ausrichtung des Batteriefach-Panels und der Solarpanels muss zur Sonnenseite zeigen — nach Süden/Südosten/Südwesten; eine Ausrichtung nach Norden ist ungültig) und fixieren Sie diese mit 3 Flugzeugschrauben.

    4

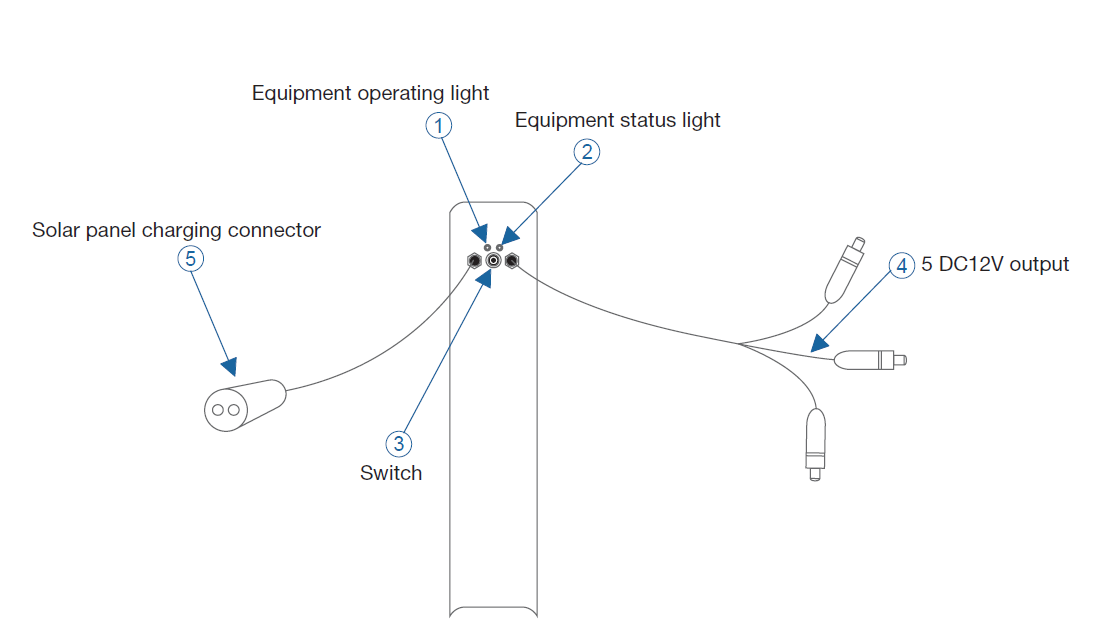

    4. Bedienung der Alarmzentrale

    Bedienung der Alarmzentrale

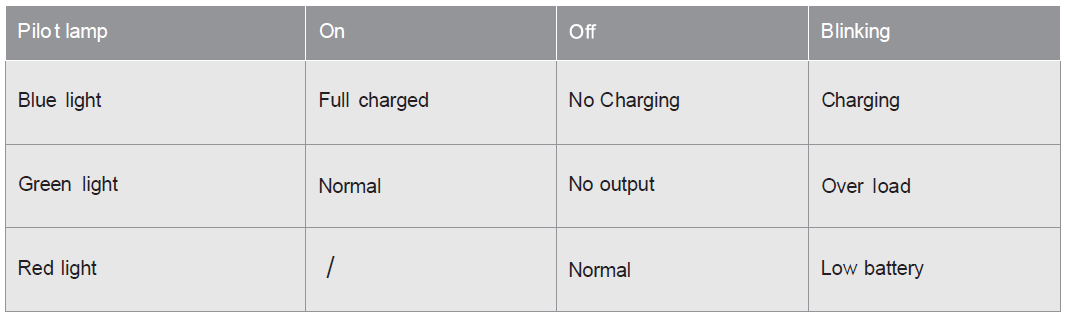

    Kontrollleuchte

    5. Vorsichtsmaßnahmen / Häufige Fehler und Behebung

    Vorsichtsmaßnahmen:

    1. Das Photovoltaikpanel darf nicht an andere Stromquellen oder nicht kompatible Geräte angeschlossen werden, um Schäden zu vermeiden.

    2. Photovoltaikpanels und zugehörige Geräte müssen fest fixiert werden, um ein Herabfallen durch Wind zu verhindern.

    3. Zerlegen Sie das Produkt nicht selbst, da dies die Wartung beeinträchtigen kann (enthält eine Lithiumbatterie, die ordnungsgemäß recycelt werden muss).

    4. Nach vollständiger Ladung kann die Batterie 2–3 Regentage überbrücken.

    5. Zum zwangsweisen Ausschalten drücken Sie die O-Taste des Schalters — das System stellt den Betrieb ein.

    6. Zum Starten drücken Sie den Schalter; die Anzeige leuchtet grün und das System nimmt den Betrieb auf.

    Häufige Fehler und Behebung:

    1. Prüfen Sie, ob der Schalter eingeschaltet ist

    2. Prüfen Sie, ob die Kontrollleuchte grün leuchtet

    3. Prüfen Sie die Anschlussleitungen auf Wassereintritt

    4. Prüfen Sie, ob das Panel und die Kabel korrekt angeschlossen sind

    5. Bei Problemen kontaktieren Sie den Kundendienst

    Website: vestasecurity.eu

    Quelle und englisches Original: VESTA Guide – VESTA-443. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
