VST-897-IL-SF1-2W (Lithium)
PIR-Bewegungsmelder-Kamera
Einführung

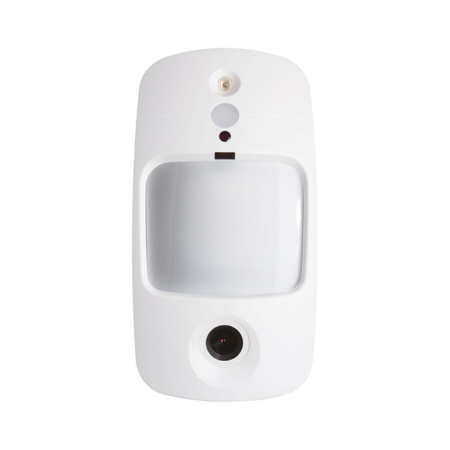

VST-897 ist eine Kamera mit passivem Infrarot (PIR) Bewegungsmelder. Sie ist in der Lage, bei Bewegungserkennung drahtlose Signale und aufgenommene Bilder (Bildqualität bis zu 1280 x 720 Pixel) an die Alarmzentrale zu senden.
Die PIR-Kamera ist so konzipiert, dass sie bei einer Montagehöhe von 2,3-2,5 Metern über dem Boden eine typische Erfassungsreichweite von 12 Metern bietet. Wenn die Tierimmunitätsfunktion aktiviert ist, erkennt die Bewegungsmelder-Kamera bei einer Montagehöhe von 2,3-2,5 Metern über dem Boden keine Haustiere bis zu 25 kg.
VST-897 verfügt über zwei Maskierungssensoren. Die Anti-Maskierungsfunktion ermöglicht die Erkennung von Versuchen, das Gerät durch das Platzieren von Objekten in seinem Sichtfeld oder durch Abdecken oder Bemalen des Geräts zu blenden.
Für die PIR-Kamera wird die Fernkonfiguration unterstützt. Neben der Anpassung der Jumper-Schalter können Anwender auch die Tierimmunitätsfunktion aktivieren/deaktivieren und die Empfindlichkeit der PIR-Kamera über die Webseite der Alarmzentrale oder den Home Portal Server anpassen.
Die PIR-Kamera besteht aus einer zweiteiligen Konstruktion, bestehend aus einer Abdeckung und einer Basis. Die Abdeckung enthält die gesamte Elektronik und Optik, die Basis dient zur Befestigung. Die Basis verfügt über Ausbrechöffnungen zur Montage auf einer flachen Oberfläche, außerdem wird ein Montagewinkel für die Eck- und Oberflächenmontage mitgeliefert.
Die VST-897-Serie umfasst folgende Modelle:
Modell
Blitz-LED
Infrarot-LED
Anti-Maskierung
VST-897
●
●
VST-897-IL
●
●
VST-897L
●
VST-897L-IL
●

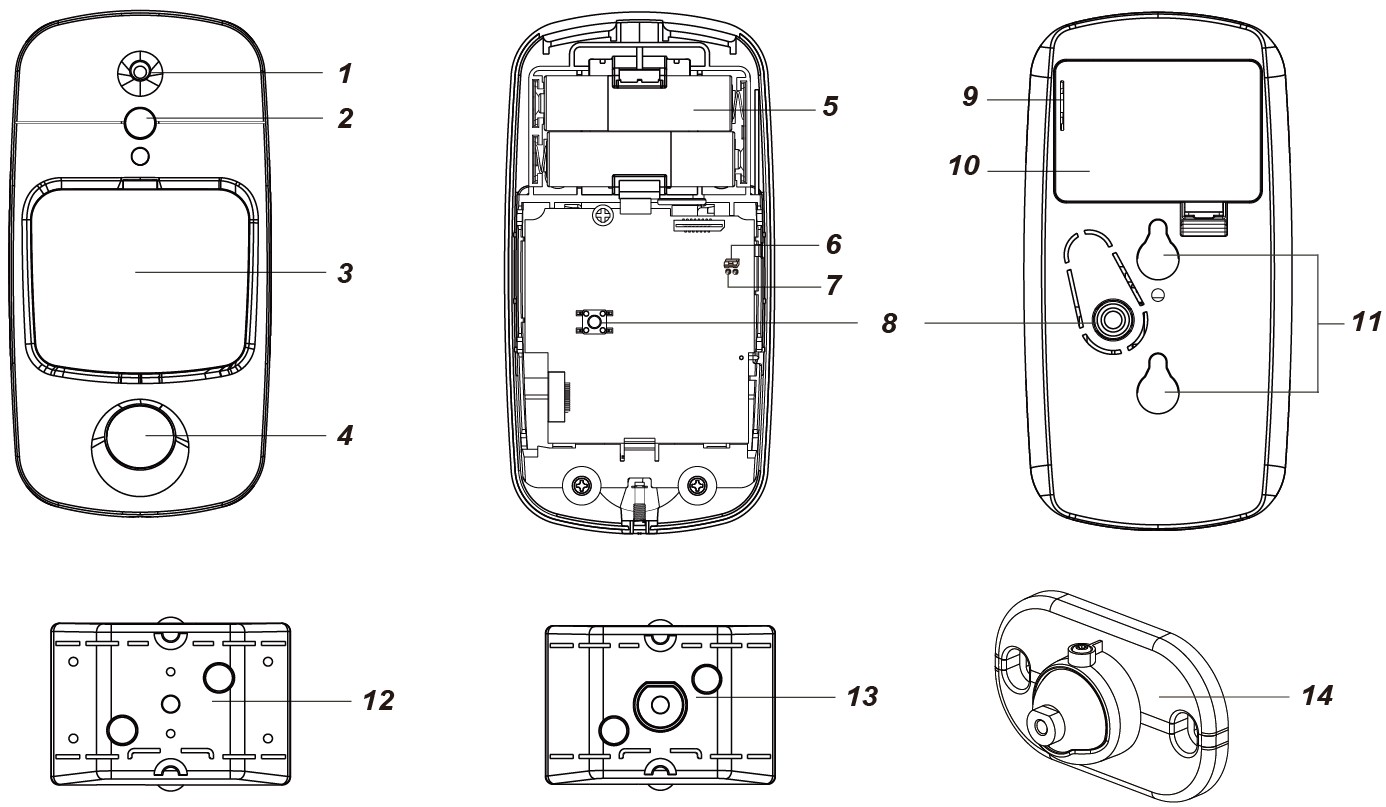

Teilebezeichnung
Blitz-LED / Infrarot-LED
Die Blitz-LED oder Infrarot-LED liefert ausreichend Licht für die Bildaufnahme bei schwachen Lichtverhältnissen.
Rote LED / Funktionstaste
Rote LED: (Weitere Einzelheiten finden Sie unter LED-Anzeige weiter unten)
Verwendung der Funktionstaste:
Halten Sie die Taste 3 Sekunden lang gedrückt, um einen Lerncode zu senden, und lassen Sie sie los, sobald die rote LED aufleuchtet.
Drücken Sie die Taste einmal, um den Testmodus für 3 Minuten aufzurufen.
Drücken Sie die Taste einmal, um einen Lerncode an den Repeater/Router zu senden.
IR-Sensor
PIR-Kameralinse
Batteriefach

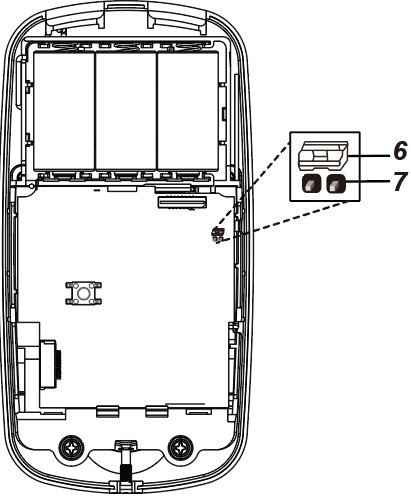

Jumper-Schalter zur Aktivierung/Deaktivierung der Tierimmunität (JP3)
Jumper Ein Der Jumper-Steckbrücke ist eingesetzt und verbindet die beiden Pins.
Jumper Aus Die Jumper-Steckbrücke ist entfernt oder auf einem Pin „geparkt“.
Wenn auf EIN gesetzt, ist die Tierimmunität deaktiviert (Werkseinstellung).
Wenn auf AUS gesetzt, ist die Tierimmunität aktiviert.
Jumper-Schalter zur Empfindlichkeitserhöhung (JP4)
Wenn auf EIN gesetzt, ist die Erfassungsempfindlichkeit des PIR hoch.
Wenn auf AUS gesetzt, befindet sich die Erfassungsempfindlichkeit des PIR auf normalem Niveau (Werkseinstellung).
Sabotageschalter
Batterieisolator
Batteriefachabdeckung
Aufhängungslöcher
Montagewinkel A
Montagewinkel B (für Drehhalterung)
Drehhalterung (optional, separat erhältlich)
Funktionen
LED-Anzeige
Im Normalbetrieb leuchtet die rote LED nicht, außer in den folgenden Situationen:
Wenn sich die PIR-Kamera in einem Zustand mit niedrigem Batteriestand befindet, blinkt die rote LED bei jeder Übertragung einer erkannten Bewegung für 2 Sekunden.
Wenn die Abdeckung geöffnet und der Sabotageschalter ausgelöst wird, blinkt die rote LED für 2 Sekunden, um anzuzeigen, dass ein „Sabotage“-Signal übertragen wird.
Wenn der Sabotagezustand weiterhin besteht, blinkt die rote LED bei jeder Übertragung einer erkannten Bewegung für 2 Sekunden.
Wenn die PIR-Kamera in den Testmodus wechselt, blinkt die rote LED für 1 Sekunde. Während des Testmodus blinkt die rote LED zudem bei jeder erkannten Bewegung für 2 Sekunden.
Während der 30-sekündigen Aufwärmphase der PIR-Kamera blinkt die rote LED langsam.
Wenn die PIR-Kamera aufgenommene Bilder unter Fehlerbedingungen (niedriger Batteriestand, ausgelöster Sabotageschalter) überträgt, blinkt die rote LED dauerhaft.
Die LED blinkt nicht, wenn Sabotageschalter und Batterien der PIR-Kamera normal sind und sich die Kamera nicht im Testmodus befindet.
Wenn die LED blinkt, um eine Signalübertragung anzuzeigen, blinkt sie beim Empfang der Bestätigung von der Alarmzentrale zweimal schnell.
Bildaufnahme
Wenn die Alarmanlage scharf geschaltet ist, nimmt die PIR-Kamera bei Bewegungserkennung 1, 3 oder 6 Alarmbilder in einer Auflösung von 1280 x 720 Pixel oder Alarmbilder in einer Auflösung von 640 x 360 oder 320 x 184 Pixel auf (über die Alarmzentrale programmierbar). Sie können die PIR-Kamera auch manuell über die Alarmzentrale zur Aufnahme eines Bildes veranlassen. Die aufgenommenen Bilder werden zur Ansicht an die Alarmzentrale übertragen.
Hinweis:
Wenn Ihre PIR-Kamera an einem Ort installiert ist, an dem sich im Sichtfeld der Kamera eine komplexe Umgebung mit intensivem Licht oder vielen Farben befindet, können die aufgenommenen Bilder eine große Dateigröße aufweisen, was bei der Übertragung an die Alarmzentrale möglicherweise zu einem Abbruch führt.
Aufwärmphase
Nach dem Einschalten wärmt sich die PIR-Kamera 30 Sekunden lang auf. Während dieser 30-sekündigen Aufwärmphase wird die PIR-Kamera nicht aktiviert.
Ruhezeit
Die PIR-Kamera verfügt über eine „Ruhezeit“ von etwa 1 Minute, um Energie zu sparen. Nach der Übertragung einer erkannten Bewegung sendet die PIR-Kamera 1 Minute lang keine weitere Übertragung.
Eine kontinuierliche Bewegung vor der PIR-Kamera führt daher nicht zu einer schnellen Entladung der Batterien.
Batterie
Die PIR-Kamera verwendet drei in Reihe geschaltete 3V-CR123-Lithiumbatterien als Energiequelle.
Die PIR-Kamera verfügt über eine Funktion zur Erkennung eines niedrigen Batteriestands. Bei niedriger Batteriespannung überträgt die PIR-Kamera ein Signal für niedrigen Batteriestand an die Alarmzentrale. Wird eine Bewegung bei niedrigem Batteriestand erkannt, blinkt die rote LED für 2 Sekunden.
Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterien zweimal den Sabotageschalter oder die Funktionstaste, um die Restenergie vollständig zu entladen, bevor Sie neue Batterien einsetzen.
Sabotageschutz
Die PIR-Kamera ist durch einen Sabotageschalter geschützt, der bei ordnungsgemäßer Installation der PIR-Kamera zusammengedrückt wird. Wird die PIR-Kamera von der Montagefläche entfernt oder ihre Abdeckung geöffnet, wird der Sabotageschalter ausgelöst und die PIR-Kamera sendet ein Sabotagesignal an die Alarmzentrale, um den Benutzer auf diesen Zustand hinzuweisen. Wird eine Bewegung erkannt, während der Sabotageschalter ausgelöst ist, blinkt die rote LED für 2 Sekunden.
Überwachung
Die PIR-Kamera führt regelmäßig einen Selbsttest durch, indem sie alle 15 bis 18 Minuten ein Überwachungssignal überträgt.
Testmodus
Der Testmodus ermöglicht es Ihnen, den Erfassungsbereich der PIR-Kamera zu überprüfen (nicht den Aufnahmebereich der Kamera).
Drücken Sie einmal die Funktionstaste, um für 3 Minuten in den Testmodus zu wechseln; die rote LED blinkt für 1 Sekunde.
Während des Testmodus ist die Ruhezeit deaktiviert. Sie können die PIR-Kamera auslösen, um den IR-Erfassungsbereich zu überprüfen. Bei jeder Auslösung der PIR-Kamera blinkt die rote LED für 2 Sekunden.
Anlernen
Schalten Sie die PIR-Kamera ein, indem Sie die Batterieisolierung entfernen.
Versetzen Sie die Alarmzentrale in den Anlernmodus; Einzelheiten finden Sie im Handbuch der Alarmzentrale.
Halten Sie die Funktionstaste 3 Sekunden lang gedrückt und lassen Sie sie los, sobald die rote LED aufleuchtet. (Um das Gerät an eine batteriebetriebene Alarmzentrale anzulernen, drücken Sie die Funktionstaste nach dem 3-sekündigen Gedrückthalten erneut für eine Sekunde.)
Im Anlernmodus leuchtet die rote LED 25 Sekunden lang. Fügen Sie die PIR-Kamera während dieses Zeitraums der Alarmzentrale hinzu (den Anlernvorgang finden Sie im Handbuch Ihrer Alarmzentrale). Wenn die PIR-Kamera erfolgreich zur Alarmzentrale hinzugefügt wurde, blinkt die rote LED zur Bestätigung 6 Mal. Wird die PIR-Kamera nicht innerhalb von 25 Sekunden hinzugefügt, wiederholen Sie bitte den Anlernvorgang.
Hinweis:
Wenn die PIR-Kamera bereits in einem System einer Alarmzentrale vorhanden ist, müssen Sie sie zunächst aus dieser Alarmzentrale entfernen, bevor Sie sie an eine andere Alarmzentrale anlernen können.
Beim Anlernen der PIR-Kamera an einen Repeater/Router drücken Sie bitte einmal die Funktionstaste (anstatt sie 3 Sekunden lang gedrückt zu halten), um einen Anlerncode zu senden.
Gehtest
Nachdem die PIR-Kamera angelernt wurde, versetzen Sie die Alarmzentrale in den Modus „Gehtest“, halten Sie die PIR-Kamera am gewünschten Standort und drücken Sie die Funktionstaste, um zu bestätigen, dass sich dieser Standort innerhalb der Signalreichweite der Alarmzentrale befindet. Einzelheiten zum Abschluss des Gehtests finden Sie im Handbuch der Alarmzentrale.
Wenn Sie mit der Funktion der PIR-Kamera am gewählten Standort zufrieden sind, können Sie mit der Montage fortfahren.
Bearbeiten des PIR-Kamera-Betriebsbereichs
Verwenden Sie die Funktion „Edit Device“ auf der Webseite der Alarmzentrale, um die Bereichseinstellung zu ändern.
Bei einem Gerät, das direkt mit der Alarmzentrale kommuniziert, ist die Einstellung nach dem Klicken auf OK abgeschlossen.
Bei einem Gerät, das einen Repeater verwendet, drücken Sie nach dem Ändern der Bereichseinstellung die Funktionstaste, um einen Anlerncode zu übertragen.
Haustierimmunität
Die PIR-Kamera unterstützt die Haustierimmunitätsfunktion und erkennt Haustiere bis zu 25 kg nicht, um Fehlalarme zu minimieren.
Die Haustierimmunitätsfunktion kann durch Einstellen der Position des Jumperschalters (JP3) aktiviert/deaktiviert werden. Wenn der Jumperschalter (JP3) auf ON gesetzt ist, ist die Haustierimmunität deaktiviert (Werkseinstellung). Wenn JP3 auf OFF gesetzt ist, ist die Haustierimmunität aktiviert. Die Haustierimmunitätsfunktion kann auch, wie im folgenden Abschnitt Fernkonfiguration beschrieben, remote eingestellt werden.
Empfindlichkeitserhöhungsfunktion
Sie können den Jumper zur Empfindlichkeitserhöhung verwenden, um die Erfassungsempfindlichkeit des PIR zu erhöhen. Um die Erfassungsempfindlichkeit zu erhöhen, setzen Sie den Jumperschalter (JP4) auf ON. Um die normale Erfassungsempfindlichkeit beizubehalten, setzen Sie JP4 auf OFF (Werkseinstellung). Die Empfindlichkeitserhöhungsfunktion kann auch, wie im Abschnitt Fernkonfiguration beschrieben, remote eingestellt werden.
Fernkonfiguration
Die PIR-Kamera unterstützt die Fernkonfiguration von Haustierimmunität und Empfindlichkeit.
Beim Einschalten der PIR-Kamera werden ihre Haustierimmunitätsfunktion und Empfindlichkeit durch die Einstellungen von JP3 und
JP4 bestimmt. Benutzer können entweder die Jumpereinstellungen anpassen oder die Haustierimmunitäts- und Empfindlichkeitseinstellungen remote über die Alarmzentrale ändern. Die Fernkonfiguration überschreibt die Jumpereinstellungen.
Webseite der Alarmzentrale:
Rufen Sie auf der lokalen Webseite der Alarmzentrale die Seite zur Gerätebearbeitung auf, indem Sie auf „Edit“ beim IR-Eintrag klicken.
Drücken Sie einmal die Testtaste, woraufhin der Bereich Sensor Setting angezeigt wird. Geben Sie den Wert für die gewünschten Einstellungen ein und klicken Sie zur Bestätigung auf OK. Einzelheiten zur Konfiguration finden Sie in der Tabelle unten. Wenn Sie beispielsweise die Haustierimmunität aktivieren und die Empfindlichkeitsstufe auf „normal“ setzen möchten, geben Sie 03 ein.
IR-Konfiguration
Haustierimmunität
Empfindlichkeit
00
Nein
Hoch
01
Nein
Normal
02
Ja
Hoch
03
Ja
Normal
Drücken Sie einmal die Funktionstaste an der PIR-Kamera, um ein Signal an die Alarmzentrale zu senden; die neuen Einstellungen werden sofort übernommen. Wenn die Taste nicht gedrückt wird, werden die neuen Einstellungen bei der nächsten Signalübertragung übernommen, z. B. bei der Übertragung des Überwachungssignals oder des IR-Auslösesignals.
Home Portal Server:
Gehen Sie im Home Portal Server zur Seite Device setting, klicken Sie auf die Zeile des Geräts VST-897 und wählen Sie „Remote Configuration“.
Wählen Sie in den Dropdown-Listen die gewünschte Einstellung für Pet Immunity (Enable/Disable), Sensitivity (High/Normal) und Sleep Mode (Normal/Optimized) aus und klicken Sie zur Bestätigung der Einstellung auf „Submit“.
Drücken Sie einmal die Funktionstaste an der PIR-Kamera, um ein Signal an die Alarmzentrale zu senden; die neuen Einstellungen werden sofort übernommen. Wenn die Taste nicht gedrückt wird, werden die neuen Einstellungen bei der nächsten Signalübertragung übernommen, z. B. bei der Übertragung des Überwachungssignals oder des IR-Auslösesignals.
Maskierungserkennung
Die PIR-Kamera ist mit Maskierungssensoren ausgestattet, die jede Minute Maskierungs- (Verdeckungs-)Versuche eines Eindringlings erkennen.
Wird eine Maskierung erkannt und besteht der Maskierungszustand 3 Minuten lang fort, sendet die PIR-Kamera ein Maskierungsalarmsignal an die Alarmzentrale, um den Benutzer über den Maskierungszustand zu informieren.
Nachdem die Maskierung/Verdeckung 3 Minuten lang beseitigt wurde, sendet die PIR-Kamera ein Wiederherstellungssignal an die Alarmzentrale.
Installation
Installationsrichtlinie
Die PIR-Kamera ist so konzipiert, dass sie entweder auf einer ebenen Fläche oder in einer Ecke montiert werden kann.
Der Sockel verfügt über Sollbruchstellen, an denen der Kunststoff dünner ist, für die Oberflächenmontage. Für die Eckmontage sowie die Oberflächenmontage kann eine Montagehalterung verwendet werden.
Um Fehlauslösungen durch Abdeckungserkennung (Masking) zu vermeiden, stellen Sie sicher, dass mindestens 20 Zentimeter Abstand über dem Gerät zur Decke und unter dem Gerät zu jeglichen Objekten vorhanden ist.

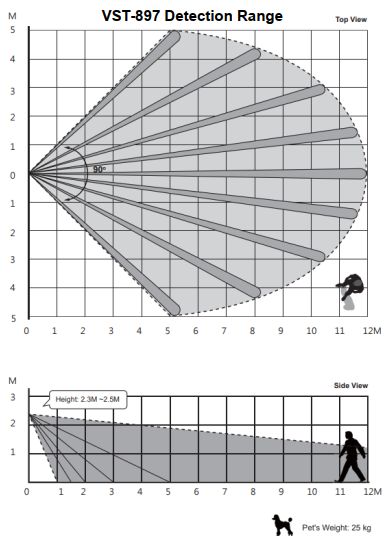

Der Erfassungsbereich beträgt bis zu 12 Meter bei einer Montagehöhe von 2,3-2,5 Metern über dem Boden.
Wenn die Haustier-Immunitätsfunktion aktiviert ist, werden Haustiere bis zu 25 kg bei einer Montagehöhe von 2,3-2,5 Metern über dem Boden nicht erkannt. Bei Bedarf können Sie die Höhe der PIR-Kamera entsprechend der Größe Ihres Haustiers anpassen, um eine optimale Haustier-Immunitätsleistung zu erzielen. Ein höherer Montageort bietet einen größeren haustierimmune Bereich, erhöht jedoch auch den toten Winkel unter der PIR-Kamera.
Wenn die PIR-Kamera mit einer drehbaren Halterung montiert wird, verfügt sie weder über den regulären Erfassungsbereich (wie im nachfolgenden Diagramm dargestellt) noch über den typischen Haustier-Immunitätsbereich.

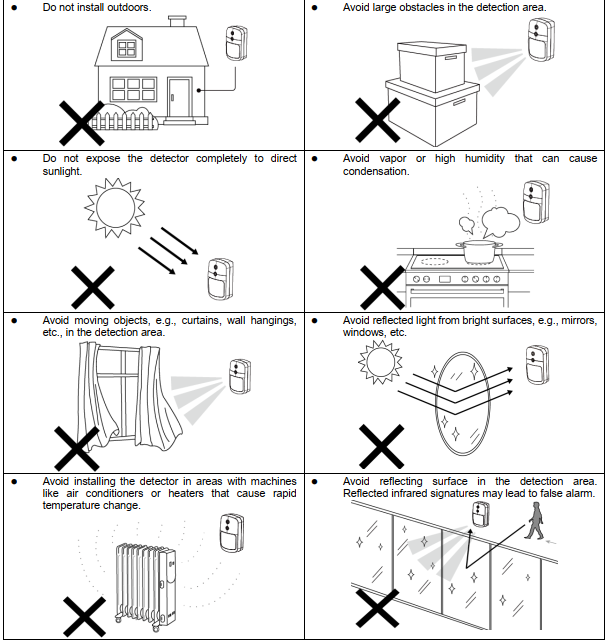

Es wird empfohlen, die PIR-Kamera an folgenden Orten zu installieren:
Vermeiden Sie Positionen, an denen Haustiere durch Klettern auf Möbel, Treppen oder andere Objekte in den Erfassungsbereich gelangen können.
An einer Position, an der sich ein Eindringling üblicherweise quer durch das Sichtfeld des PIR-Melders bewegen würde. Für beste Leistung in einer Höhe zwischen 2,3 und 2,5 Metern über dem Boden.
In einer Ecke, um das breiteste Sichtfeld zu erhalten.
An einer Position, an der das Sichtfeld nicht behindert wird, z. B. durch Vorhänge, Verzierungen usw.
Einschränkungen
Achten Sie darauf, dass die RSSI-Signalstärke stets stabil bei „4“ bleibt.
Montage der PIR-Kamera
WICHTIGER HINWEIS:
Um Fehlauslösungen durch Abdeckungserkennung (Masking) zu vermeiden, stellen Sie sicher, dass mindestens 20 Zentimeter Abstand über dem Gerät zur Decke und unter dem Gerät zu jeglichen Objekten vorhanden ist.
Die PIR-Kamera ist so konzipiert, dass sie entweder auf einer ebenen Fläche oder in einer Ecke montiert werden kann.
Der Sockel verfügt über 3 Sollbruchstellen, an denen der Kunststoff dünner ist und die zum Anschrauben an eine Fläche durchbrochen werden können.
Eine Montagehalterung wird mitgeliefert und verfügt über zwei zentrale Schraubenlöcher zur Befestigung des Geräts auf einer ebenen Fläche sowie vier seitliche Schraubenlöcher zur Befestigung des Geräts in einer Ecke
Hinweis:
Benutzer können die Batterien einfach wechseln, indem sie die PIR-Kamera von der Montagehalterung abnehmen, sofern diese mit der Montagehalterung montiert ist.

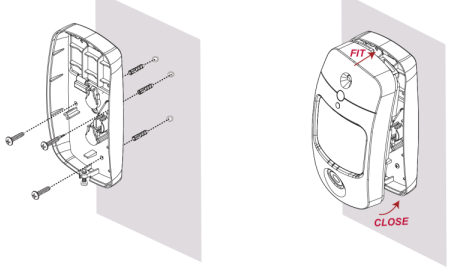

Oberflächenmontage ohne Montagehalterung
Lösen Sie die untere Befestigungsschraube mit einem Kreuzschlitzschraubendreher, um die Abdeckung zu entfernen.
Brechen Sie die 3 Sollbruchstellen von der Innenseite des Sockels heraus.
Verwenden Sie die 3 Löcher als Schablone und bohren Sie Löcher in die zu montierende Fläche.
Setzen Sie die Dübel ein und schrauben Sie anschließend den Sockel auf die Dübel.
Setzen Sie zunächst den oberen Teil der Abdeckung auf den Sockel und schließen Sie dann den unteren Teil.
Ziehen Sie die untere Befestigungsschraube fest, um die Abdeckung sicher zu fixieren.

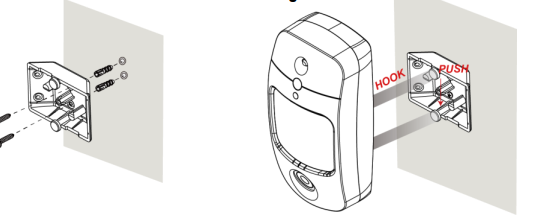

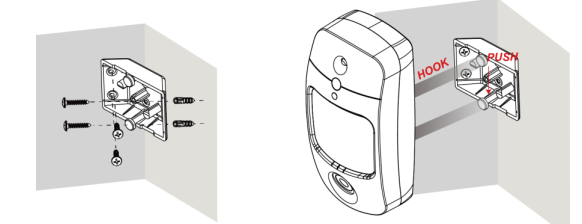

Oberflächen-/Eckmontage mit Montagehalterung A
Montagehalterung A verfügt über zwei zentrale Schraubenlöcher zur Befestigung des Geräts auf einer ebenen Fläche sowie vier seitliche Schraubenlöcher zur Befestigung in einer Ecke.
So montieren Sie die PIR-Kamera mit Montagehalterung A:
Verwenden Sie für die Oberflächenmontage die zwei zentralen Schraubenlöcher der Halterung als Schablone und bohren Sie Löcher in die zu montierende Fläche. Verwenden Sie für die Eckmontage die vier seitlichen Schraubenlöcher der Halterung als Schablone zum Bohren der Löcher.
Setzen Sie die mitgelieferten Dübel ein.
Schrauben Sie die Montagehalterung so auf die Dübel, dass die beiden Haken von der Wand weg zeigen.
Hängen Sie die PIR-Kamera in die Montagehalterung ein und drücken Sie sie nach unten, um das Gerät fest zu fixieren.
Hinweis:
Stellen Sie sicher, dass die PIR-Kamera ordnungsgemäß in die Montagehalterung eingehängt ist, sodass der Sabotageschalter vollständig eingedrückt ist.
Oberflächenmontage
Eckmontage

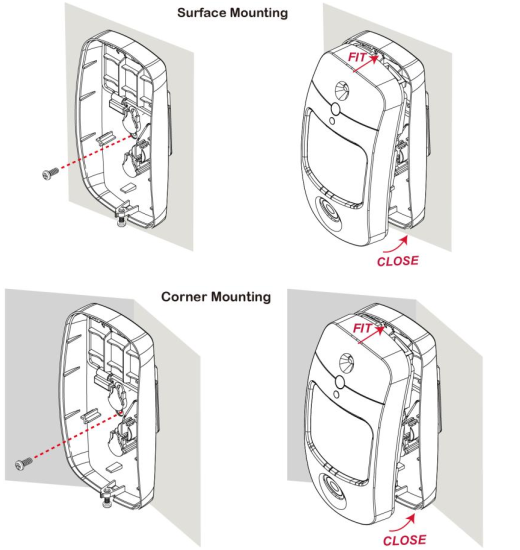

(Optional) Stabilisierungsschraube für Montagehalterung A
Eine zusätzliche Schraube wird zur Stabilisierung des Sockels der PIR-Kamera auf Montagehalterung A mitgeliefert.
Um die Stabilisierungsschraube zu verwenden, müssen Sie die Abdeckung vom Sockel entfernen.
Nachdem Sie Montagehalterung A angeschraubt, den Sockel in die Montagehalterung eingehängt und nach unten gedrückt haben, setzen Sie die Stabilisierungsschraube in das zentrale Schraubenloch ein. Setzen Sie die Abdeckung wieder auf und ziehen Sie die untere Befestigungsschraube fest.

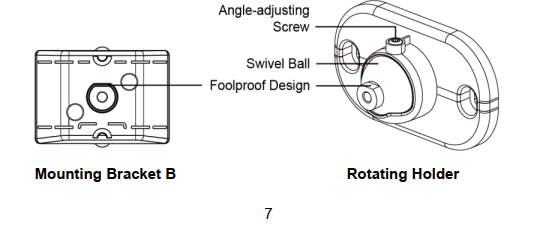

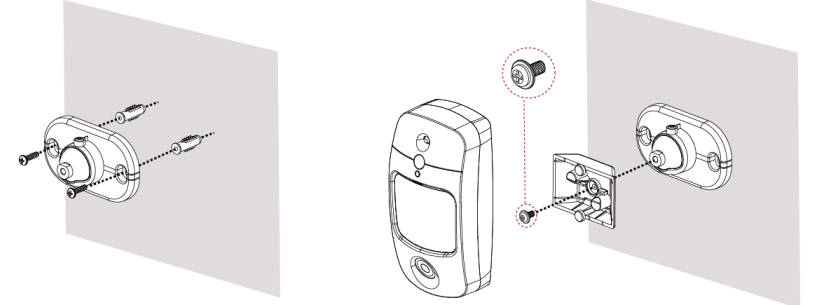

Oberflächenmontage mit Montagehalterung B und Drehhalterung:
Die Drehhalterung und Montagehalterung B bieten eine benutzerfreundliche Montageoption, die eine einfache Installation und Drehung der PIR-Kamera ermöglicht, um den gewünschten Betrachtungswinkel zu erzielen.
So montieren Sie die PIR-Kamera mit Montagehalterung B und Drehhalterung.
Schrauben Sie die Drehhalterung an die Wand.
Befestigen Sie Montagehalterung B an der Kugelgelenkkugel der Drehhalterung, wobei die beiden Haken an Montagehalterung B von der Wand weg zeigen müssen.
Hängen Sie VST-897 in Montagehalterung B ein und drücken Sie sie nach unten.
Drehen Sie die Kugelgelenkkugel, um die gewünschte Ausrichtung der PIR-Kamera zu erzielen. Fixieren Sie die Position, indem Sie die Winkeleinstellschraube fest anziehen.
Um die Kugelgelenkkugel zu verstellen, lösen Sie teilweise die Winkeleinstellschraube, um eine reibungslose Drehung zu ermöglichen.
Quelle und englisches Original: VESTA Guide – VESTA-423. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
