Repeater SF1

Der Repeater wurde entwickelt, um die Effektivität und Vielseitigkeit des Alarmsystems zu erhöhen. Es handelt sich um ein Gerät, das Ihr System leistungsfähiger macht, indem es die maximal mögliche Entfernung zwischen der Zentraleinheit (Alarmzentrale) und den Geräten vergrößert.

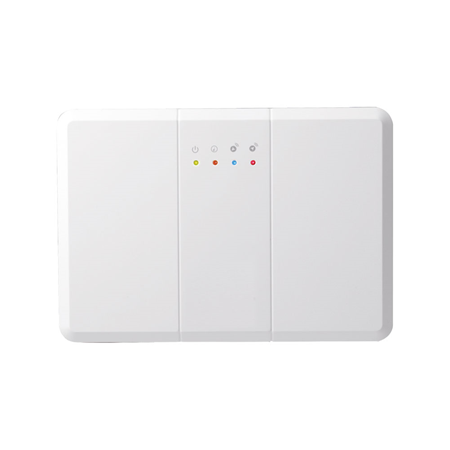

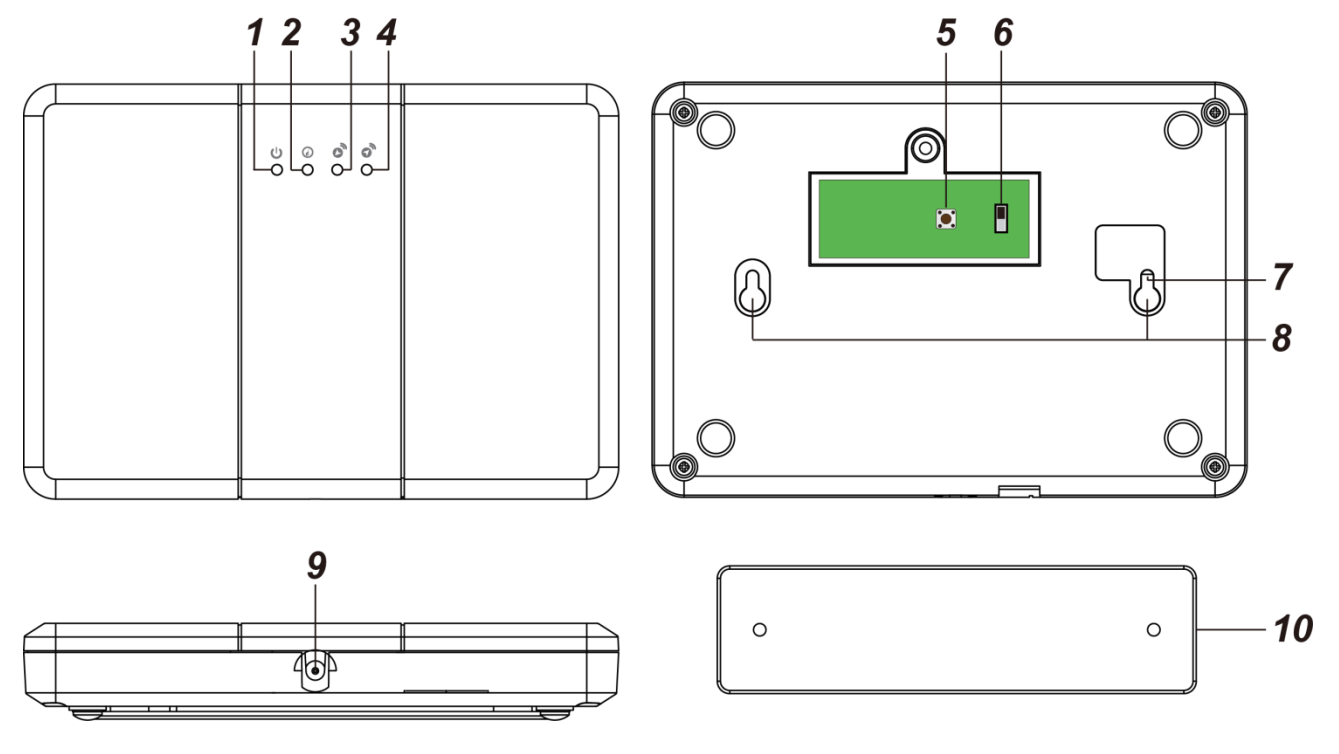

Bestandteile identifizieren

1. Power-LED (Grün)

Ein – Wird über ein Netzteil oder einen Akku mit Strom versorgt

Blinken (1x pro Sekunde) – Akku schwach

1. Modus-LED (Gelb)

Langsames Blinken (1x alle 2 Sekunden) – Im Geräte-Anlernmodus, ausgehend von der lokalen Webseite

Blinken (1x pro Sekunde) – Im Testlaufmodus

Ein – Im Zentralen-Anlernmodus

3. Übertragung: Empfangs-LED (Blau)

Die blaue LED leuchtet, wenn der Repeater eine Signalübertragung empfängt

4. Übertragung: Sende-LED (Rot)

Die rote LED leuchtet, wenn der Repeater ein Signal sendet.

5. Testtaste

6. Batterieschalter

7. Sabotageschalter (Tamper)

8. Montagebohrungen

9. DC-Stromanschluss

10. Montagehalterung

Stromversorgung

Verwendung des Netzteils:

Ein Netzteil mit einer Ausgangsleistung von DC 12V 1A wird zur Stromversorgung des Repeaters verwendet.

Die DC-Buchse und der Stecker verfügen über eine Verriegelungsfunktion (Twist-Lock), die ein versehentliches Trennen verhindert. So schließen Sie das Netzteil an:

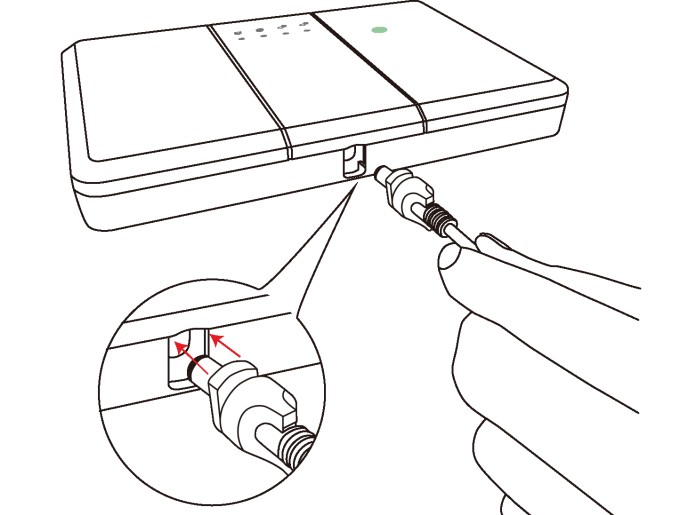

Schritt 1 Richten Sie die Bogenteile des Steckers an den Bogenteilen oben/unten an der DC-Buchse aus und stecken Sie den Stecker in die Buchse.

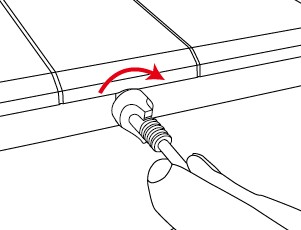

Schritt 2 Drücken Sie den Stecker in die Buchse und drehen Sie ihn eine Vierteldrehung im Uhrzeigersinn, um ihn zu verriegeln.

Hinweis:

Ein verriegelter Stecker kann nicht getrennt werden, ohne ihn zum Entriegeln gegen den Uhrzeigersinn zu drehen.

Schritt 3 Stecken Sie das Netzteil in eine Wandsteckdose.

Schritt 4 Der Repeater gibt einen langen Signalton aus und die grüne LED leuchtet auf.

Akku:

Zusätzlich zum Netzteil befindet sich im Repeater ein Akku, der als Notstromversorgung im Falle eines Stromausfalls dient.

Wenn das Netzteil an die DC-Buchse angeschlossen ist, schieben Sie den Batterieschalter in die Position ON, sodass das Netzteil den Repeater mit Strom versorgt und gleichzeitig den Akku auflädt. Es dauert etwa 32 Stunden, bis der Akku vollständig aufgeladen ist.

Wenn das Netzteil abgezogen wird, wird der Repeater über den Akku mit Strom versorgt.

Erkennung von Netzausfall / Netzwiederherstellung / Akku schwach:

Der Repeater sendet ein Signal für Netzausfall an die Alarmzentrale, wenn das Netzteil für 30–60 Sekunden abgezogen wird. Wird das Netzteil erneut für 30–60 Sekunden angeschlossen, sendet der Repeater ein Signal für Netzwiederherstellung an die Alarmzentrale.

Der Repeater kann die Akkuspannung erkennen. Ist die Akkuspannung niedrig, sendet der Repeater ein Signal für schwachen Akku an die Alarmzentrale, und die grüne LED blinkt, um den Status „Akku schwach“ anzuzeigen. Wird das Netzteil erneut angeschlossen, wird der Status „Akku schwach“ aufgehoben

Repeater bei der Alarmzentrale anlernen

Schritt 1 Versetzen Sie die Alarmzentrale in den Anlernmodus (bitte beachten Sie die Anleitung der Alarmzentrale).

Schritt 2 Drücken Sie die Testtaste des Repeaters für 3 Sekunden und lassen Sie die Taste nach einem langen Signalton bei der 3. Sekunde los. Die gelbe LED des Repeaters leuchtet auf.

Schritt 3 Empfängt der Repeater innerhalb von 60 Sekunden ein Bestätigungssignal von der Alarmzentrale, war das Anlernen erfolgreich. Die blaue LED leuchtet für 1 Sekunde, begleitet von einem langen Signalton, während der Repeater den Anlernmodus verlässt.

Empfängt der Repeater innerhalb von 60 Sekunden kein Bestätigungssignal von der Alarmzentrale, ist das Anlernen fehlgeschlagen. Bitte wiederholen Sie die Schritte 1–2.

Hinweis:

Nachdem die Testtaste 3 Sekunden lang gedrückt wurde, wechselt der Repeater in den Anlernmodus, wobei die gelbe LED für bis zu 60 Sekunden aktiv bleibt. Der Repeater verlässt den Anlernmodus nach erfolgreichem Anlernen oder nach Erreichen des 60-Sekunden-Zeitlimits. Ein erneutes 3-sekündiges Drücken der Taste verlässt den Anlernmodus ebenfalls sofort mit 2 kurzen Signaltönen.

Wichtiger Hinweis: Hinzufügen eines Repeaters

Beim Hinzufügen eines Repeaters beachten Sie bitte, dass er eine große Menge an Informationen per Funk (RF) übertragen muss. Aus diesem Grund kann der Vorgang bis zu 5 Minuten dauern, bevor Sie mit dem Hinzufügen von Geräten zum RP beginnen können.

Wenn der Vorgang sofort erfolgen soll, gehen Sie wie folgt vor:

1. Fügen Sie den Repeater der Zentrale hinzu, sobald dies erledigt ist.

2. Wählen Sie an der Zentrale Hinzufügen → Andere.

3. Drücken Sie erneut die Anlern-Taste am Repeater.

   • Dies zwingt den Repeater, sofort alle Signale an die Zentrale zu melden.

4. Aktualisieren Sie die Geräteliste unter Geräte.

Nach Abschluss dieser Schritte ist der Repeater sofort einsatzbereit, ohne dass Sie warten müssen.

Repeater-Einstellung (lokale Webseite)

Nachdem der Repeater in die Alarmzentrale eingelernt wurde, fahren Sie mit der Programmierung der Repeater-Einstellung auf der Webseite der Alarmzentrale fort.

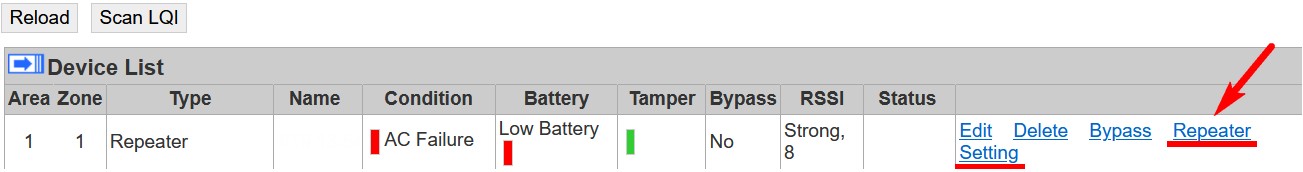

Gehen Sie zu Repeater Setting auf der Webseite der Alarmzentrale.

Einlernen eines Geräts in den Repeater

Stellen Sie sicher, dass die Geräte/Repeater bereits in die Alarmzentrale eingelernt wurden, bevor Sie sie in den Repeater einlernen.

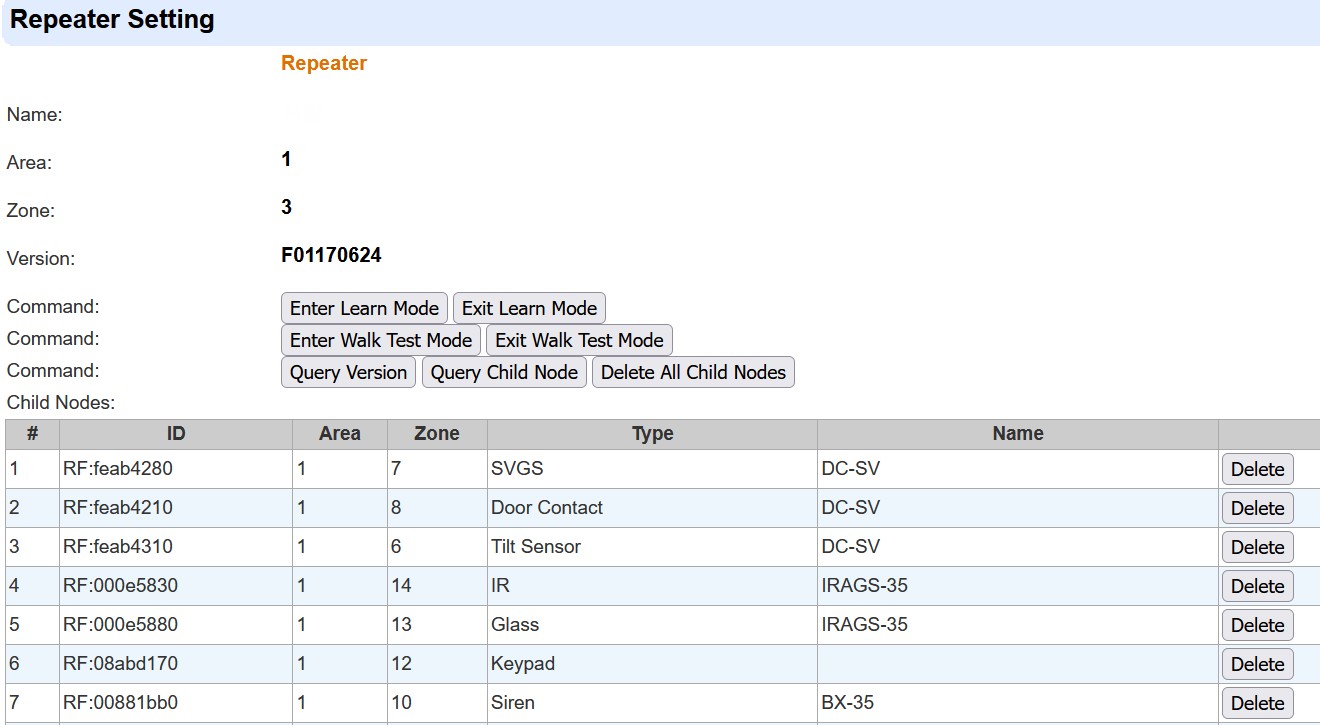

Schritt 1 Klicken Sie auf der Repeater-Einstellungsseite auf „Enter Learn Mode“. Der Repeater gibt 1 langen Piepton aus und wechselt in den Geräteeinlernmodus. Die gelbe LED des Repeaters beginnt langsam zu blinken (1 Blinken alle 2 Sekunden).

Schritt 2 Informationen zum Senden eines Einlerncodes an den Repeater finden Sie in den Gerätehandbüchern. Bei einem Repeater oder einer PIR-Kamera drücken Sie bitte einmal die Testtaste, um einen Einlerncode an den Repeater zu senden.

Wenn der Repeater einen Einlerncode von einem neuen Gerät empfängt, gibt er 1 langen Piepton aus, und die blaue LED leuchtet 1 Sekunde lang, um die erfolgreiche Einlernung anzuzeigen.

Wenn der Repeater einen Einlerncode von einem bereits in den Repeater eingelernten Gerät empfängt, gibt er 2 Pieptöne aus, und die blaue LED leuchtet 1 Sekunde lang.

• Es können maximal 60 Geräte (einschließlich Repeater) in den Repeater eingelernt werden, wobei bis zu 8 PIR-Kameras unterstützt werden. Wenn der Benutzer versucht, ein 61.Gerät einzulernen, gibt der Repeater 4 Pieptöne aus.

• SFV-Sprachverstärker (Voice Extender) werden vom Repeater NICHT unterstützt.

• Bitte lernen Sie Repeater nicht wechselseitig ein, z. B. das Einlernen von Repeater A in Repeater B und das Einlernen von Repeater B in Repeater A.

• Alle Repeater müssen in die Alarmzentrale eingelernt werden.

Schritt 3 Klicken Sie auf „Exit Learn Mode“. Der Repeater gibt 1 langen Piepton aus und verlässt den Geräteeinlernmodus. Die gelbe LED erlischt.

Alternativ verlässt der Repeater den Geräteeinlernmodus automatisch nach 5 Minuten.

Durchführen des Walk-Tests

Eingelernte Geräte können ihre Signalreichweite zum Repeater überprüfen, wenn der Repeater in den Walk-Test-Modus wechselt.

Schritt 1: Klicken Sie auf der Repeater-Einstellungsseite auf „Enter Walk Test Mode“. Der Repeater wechselt in den Walk-Test-Modus, was durch 1 langen Piepton angezeigt wird. Die gelbe LED beginnt, einmal pro Sekunde zu blinken.

Schritt 2: Wenn der Repeater ein Signal vom eingelernten Gerät empfängt, gibt er einen langen Piepton aus, und die blaue LED leuchtet 1 Sekunde lang. Das Signal wird anschließend weitergeleitet, wobei die rote LED 1 Sekunde lang leuchtet.

Schritt 3: Klicken Sie auf „Exit Walk Test Mode“. Der Repeater verlässt den Walk-Test-Modus, was durch 1 langen Piepton angezeigt wird. Die gelbe LED hört auf zu blinken.

Alternativ verlässt der Repeater den Walk-Test-Modus automatisch nach 5 Minuten.

Query Child Node

Nachdem die Geräte/Repeater in den Repeater eingelernt wurden, klicken Sie auf „Query Child Node“. Die eingelernten Geräte/Repeater werden nacheinander in der Child-Node-Liste angezeigt.

Hinweis:

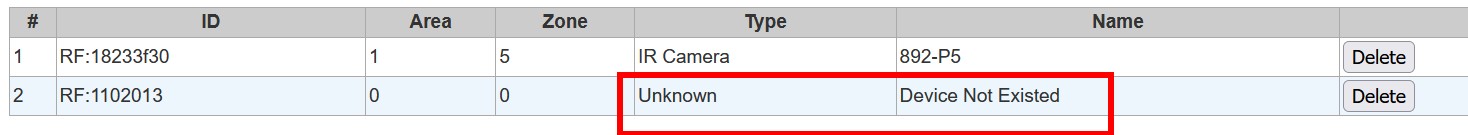

Wenn ein Child-Node-Gerät noch nicht in die Alarmzentrale eingelernt wurde, werden „Unknown Type“ und „Device Not Existed“ angezeigt. Stellen Sie sicher, dass das Gerät in die Alarmzentrale eingelernt wird, damit die Alarmzentrale es erkennt.

Löschen von Geräten/Repeatern aus dem Repeater

• Alle löschen: Klicken Sie auf „Delete All Child Nodes“. Alle zuvor eingelernten Geräte/Repeater werden entfernt.

• Einzeln löschen: Klicken Sie auf die Schaltfläche Delete am Ende des Geräte-/Repeater-Eintrags, den Sie aus der Geräteliste löschen möchten. Das Gerät/der Repeater wird daraufhin gelöscht.

Wie fügt man einen Repeater zu einem Repeater hinzu?

Folgen Sie diesen einfachen Schritten über die lokale Oberfläche der Alarmzentrale:

1. Öffnen Sie die Alarmzentrale in Ihrem Webbrowser (wie zuvor beschrieben).

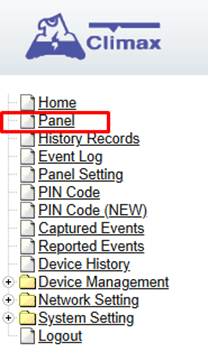

2. Gehen Sie zum Reiter „Panel“.

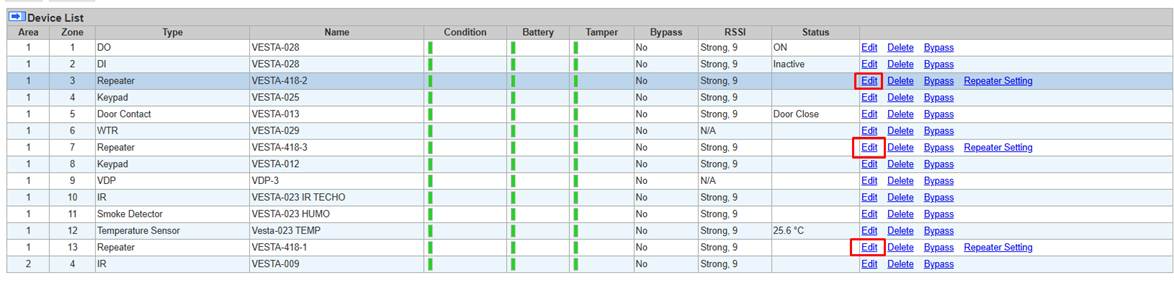

3. Wählen Sie im Repeater-Bereich „Edit“.

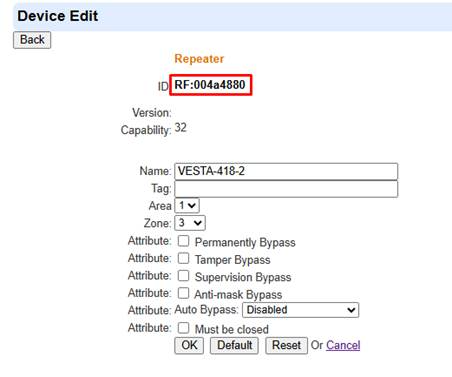

4. Kopieren Sie die RF-ID jedes Repeaters, den Sie hinzufügen möchten.



5. Gehen Sie zu den Einstellungen des Haupt-Repeaters (desjenigen, der die anderen einbindet).

6. Fügen Sie jeden Repeater der Reihe nach hinzu:

   • Geben Sie die Ordnungsnummer ein (1, 2, 3…).

   • Fügen Sie die zuvor kopierte RF-ID ein.

   • Klicken Sie auf „Add child node“.

   • Das System zeigt „Update successfully“ an. *

7. Aktualisieren Sie die Liste: Der Repeater erscheint nicht sofort, wird aber durch Klicken auf „Query child node“ angezeigt.

Dies wird auch über SmartHomeSec ab dem Release Ende September 25 möglich sein.

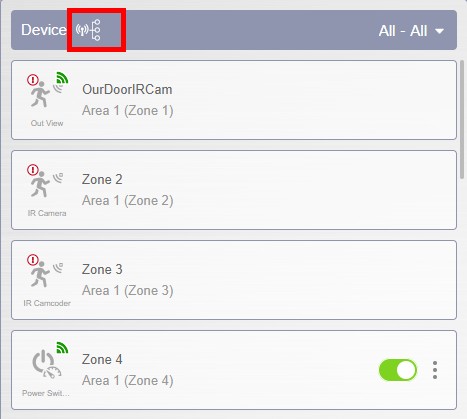

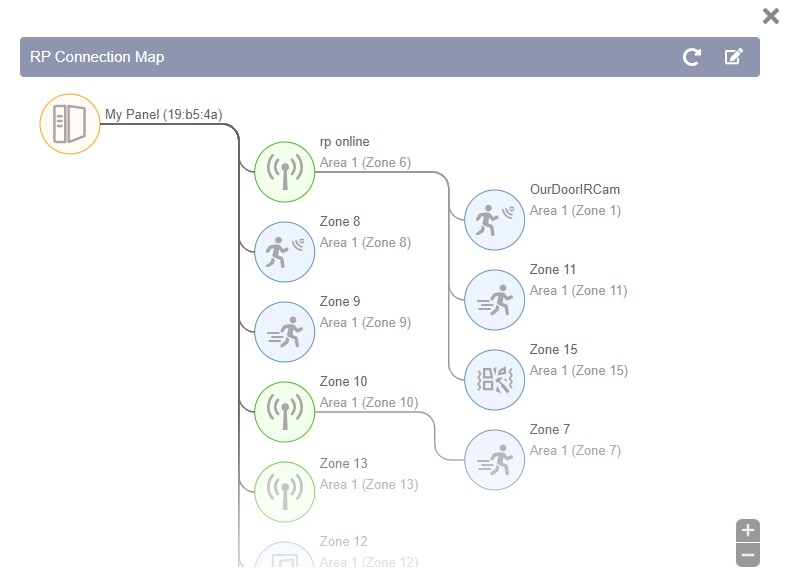

RP Connection Map (Home Portal Server: Installer Web/App)

Bitte melden Sie sich mit dem Installer-Konto beim Home Portal Server an. Gehen Sie zu Main Page > Device List. Wenn die Alarmzentrale RP-32 Repeater angelernt hat, wird das RP Connection Map-Symbol

neben

der Device List-Kopfzeile angezeigt.

Durch Klicken auf das Symbol

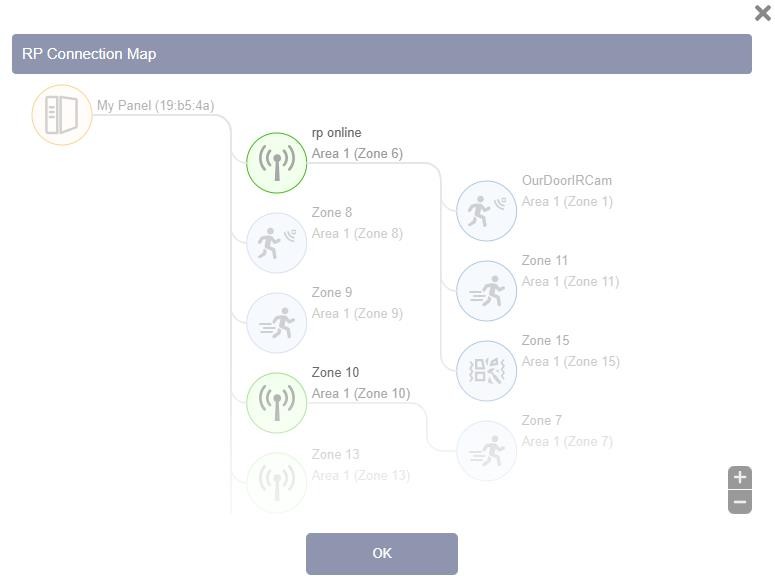

wird die RP Connection Map angezeigt.

Die Alarmzentrale, der Repeater/die Funkgeräte sowie die Funkgeräte, die mit dem Repeater verbunden sind, werden auf der Karte von der linken zur rechten Spalte angezeigt.

Sind keine Geräte mit einem Repeater verbunden, werden auf der Karte nur zwei Spalten angezeigt (Alarmzentrale, Repeater/Geräte).

• Vergrößern und Verkleinern: Verwenden Sie die Schaltflächen Vergrößern



  und Verkleinern



  unten rechts, oder scrollen Sie mit dem Mausrad, um die Karte zu vergrößern bzw. zu verkleinern

• Aktualisieren: Klicken Sie auf



  , um den aktuellen Verbindungsstatus des Repeaters abzurufen.

• Bearbeiten: Klicken Sie auf



  , um den Bearbeitungsmodus aufzurufen, und klicken Sie anschließend auf ein einzelnes Repeater-Symbol



  , um die Einstellungsseite für diesen Repeater aufzurufen.

• Bearbeitungsmodus: Im Bearbeitungsmodus werden nur die Repeater-Symbole hervorgehoben. Klicken Sie auf ein Repeater- Symbol, um dessen Einstellungsseite aufzurufen.

• Repeater-Einstellungsseite: Die Repeater-Einstellungsseite listet die Geräte auf, die mit dem Repeater verbunden sind. Sie können Geräte hinzufügen bzw. löschen, indem Sie auf



  /



  klicken

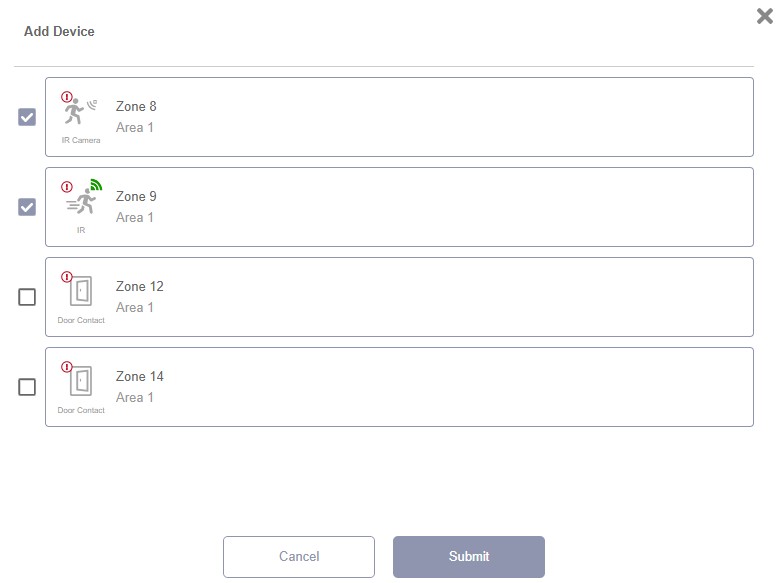

Gerät hinzufügen:

Nach dem Klicken auf

wird die Liste Gerät hinzufügen angezeigt, in der Geräte aufgeführt sind, die mit keinem Repeater verbunden sind und dem aktuellen Repeater hinzugefügt werden können. Wählen Sie die Geräte durch Aktivieren der Kontrollkästchen aus, und klicken Sie dann auf Submit, um die ausgewählten Geräte dem Repeater hinzuzufügen.

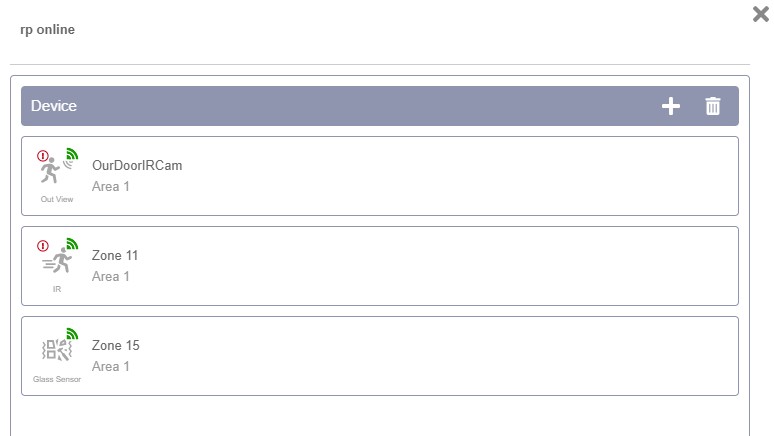

Gerät entfernen:

Nach dem Klicken auf

wird die Liste Gerät löschen angezeigt, in der Geräte aufgeführt sind, die mit dem aktuellen Repeater verbunden sind. Wählen Sie die Geräte durch Aktivieren der Kontrollkästchen aus, und klicken Sie dann auf Delete, um die ausgewählten Geräte vom Repeater zu entfernen.

Nach dem Verlassen des Bearbeitungsmodus wird die dritte Spalte der mit dem/den Repeater(n) verbundenen Geräte sofort aktualisiert.

Überwachungssignal

• Nachdem der Repeater in die Alarmzentrale eingelernt wurde, sendet er automatisch alle 15 bis 18 Minuten Überwachungssignale.

• Wenn die Alarmzentrale über einen voreingestellten Zeitraum kein Signal vom Repeater empfangen hat, zeigt die Alarmzentrale dies auf ihrem Display an, um darauf hinzuweisen, dass beim Repeater ein Signalausfallproblem vorliegt.

Sabotageschutz

Der Sabotageschalter befindet sich in normaler Betriebsposition (Sabotage geschlossen), wenn der Repeater an der Wandmontagehalterung eingehängt ist. Eine Sabotageverletzung tritt auf, wenn der Repeater von der Halterung entfernt wird, wodurch der Sabotageschalter ausgelöst wird (Sabotage geöffnet).

Betrieb

• Wenn der Repeater ein Signal von der Alarmzentrale empfängt (z. B. einen Befehl), wird das Signal vom Repeater an das/die entsprechende(n) Gerät(e) weitergeleitet. Die Übertragungs-LEDs leuchten entsprechend auf.

• Wenn der Repeater ein Signal von einem Gerät empfängt (z. B. ein Alarmsignal), wird das Signal vom Repeater an die Alarmzentrale weitergeleitet. Die Übertragungs-LEDs leuchten entsprechend auf.

Richtlinien für den Einsatz

• Alle Geräte und Repeater müssen in die Alarmzentrale eingelernt werden, damit die Zentrale sie erkennt. Jedes Gerät muss in den Repeater eingelernt werden, der sein Signal empfängt und weiterleitet.

• Befindet sich ein Gerät in einem für die Alarmzentrale akzeptablen Reichweitenbereich zum direkten Signalempfang, wird dringend empfohlen, das Gerät direkt in die Alarmzentrale einzulernen, anstatt in den Repeater.

• Wenn mehrere Repeater eingesetzt werden, lernen Sie jedes Gerät in den nächstgelegenen Repeater in seinem Einsatzbereich ein. Vermeiden Sie es, ein Gerät in mehrere Repeater einzulernen.

• Es wird empfohlen, nur eine einzige Ebene von Repeatern zu verketten.

• Wenn der Einsatz das Verketten von Repeatern zur Bildung einer Signalübertragungsrelaiskette erfordert, verwenden Sie nicht mehr als zwei Ebenen. Nur die Modelle MDC-5, IR-35 und SD-32 sind mit diesem Aufbau kompatibel."

• Halten Sie einen Abstand zwischen den Repeatern und der Alarmzentrale ein, um Signalüberschneidungen zu vermeiden.

Verwendung des Repeaters

• Maximal empfohlene Anzahl an Repeatern pro Zentrale: 4 Repeater. Wird diese Anzahl überschritten, kann es zu einer HF-Signalsättigung kommen, die sich negativ auf die Systemleistung auswirken kann. Sollte es jedoch aufgrund einer erheblichen Entfernung unbedingt notwendig sein, mehr als 4 Repeater direkt an die Zentrale anzuschließen, und wurde dieser Bedarf entsprechend geprüft, können zusätzliche Repeater wie im nachfolgenden Beispiel mit 4 Repeatern hinzugefügt werden.

• Kettenschaltung (Mesh) von Repeatern: Es wird nicht empfohlen, mehr als 2 Repeater in einer Kette zu verbinden. Wann immer möglich, sollten Repeater direkt mit der Zentrale verbunden werden. Ist dies nicht möglich, sind maximal 2 in Reihe geschaltete Repeater zulässig.

Z. B. Zentrale <———> Rep 1 <——> Rep 2

Einzelner Repeater

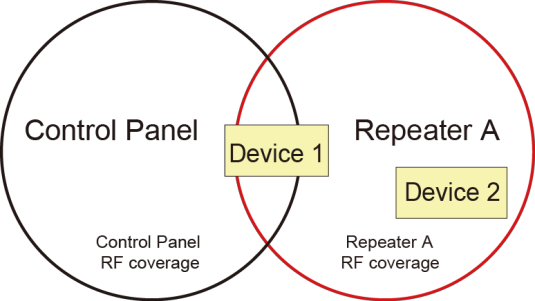

Im folgenden Beispiel wird ein einzelner Repeater verwendet:

• Repeater A sollte in die Alarmzentrale eingelernt werden.

• Gerät 2 sollte in Repeater A eingelernt werden, damit Repeater A dessen Signale empfängt und weiterleitet. Gerät 2 sollte außerdem in die Alarmzentrale eingelernt werden.

• Für Gerät 1, das sich innerhalb der für die Alarmzentrale akzeptablen Reichweite zum Signalempfang befindet, wird dringend empfohlen, Gerät 1 direkt in die Zentrale einzulernen, anstatt in den Repeater

Beispiel

Mehrere Repeater

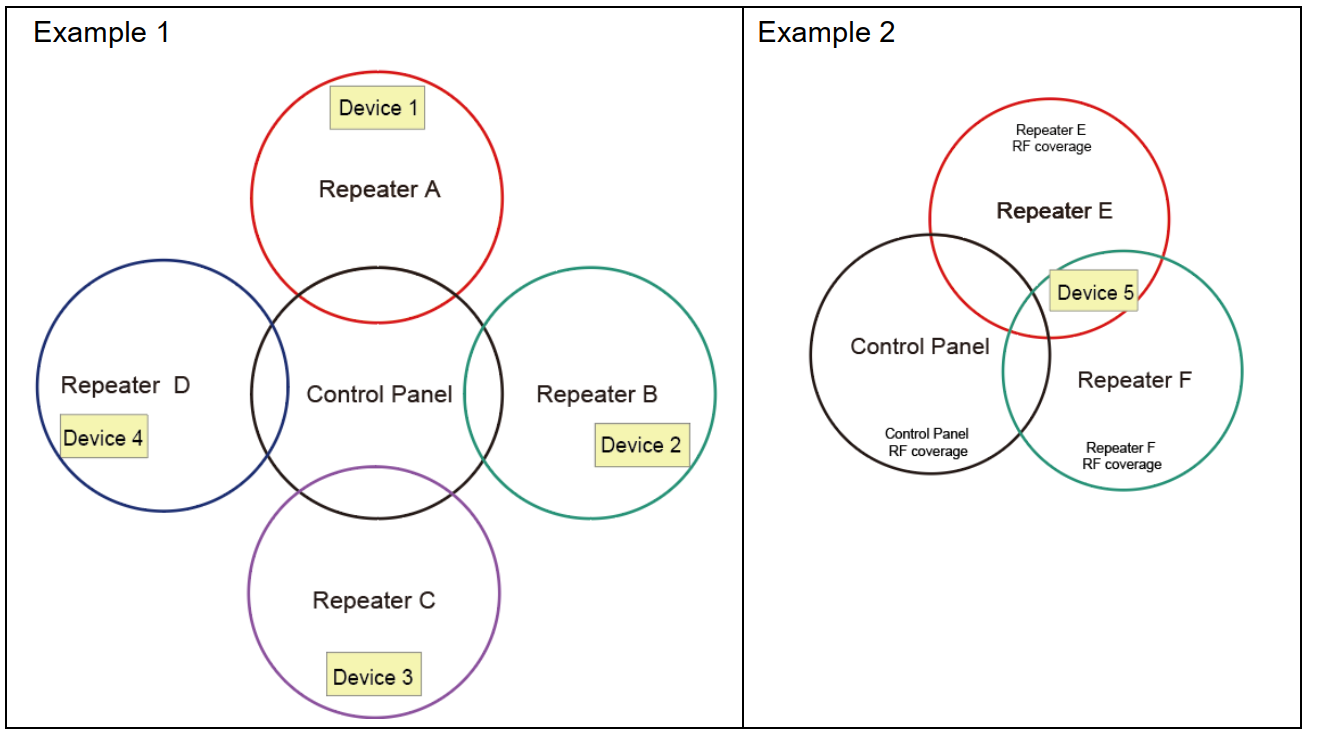

In Beispiel 1, bei dem mehrere Repeater verwendet werden (Sternschaltung):

• Alle Repeater (A/B/C/D) und Geräte (1/2/3/4) sollten in die Alarmzentrale eingelernt werden.

• Die Geräte (1/2/3/4) müssen in die jeweiligen Repeater in ihren Einsatzbereichen eingelernt werden.

Gerät 1 in Repeater A,

Gerät 2 in Repeater B,

Gerät 3 in Repeater C, Gerät 4 in Repeater D.

In Beispiel 2 (Sternschaltung), bei dem sich Gerät 5 zwischen den HF-Abdeckungsbereichen zweier Repeater befindet, wählen Sie bitte nur einen Repeater aus, um Gerät 5 einzulernen und so Signalverkehr zu vermeiden. Lernen Sie ein Gerät nicht in mehr als einen Repeater ein.

• Repeater E und F sollten in die Alarmzentrale eingelernt werden.

• Gerät 5 muss nur in einen Repeater eingelernt werden (entweder nur in Repeater E oder nur in Repeater F). Lernen Sie Gerät 5 NICHT in beide Repeater ein.

• Gerät 5 sollte außerdem in die Alarmzentrale eingelernt werden.

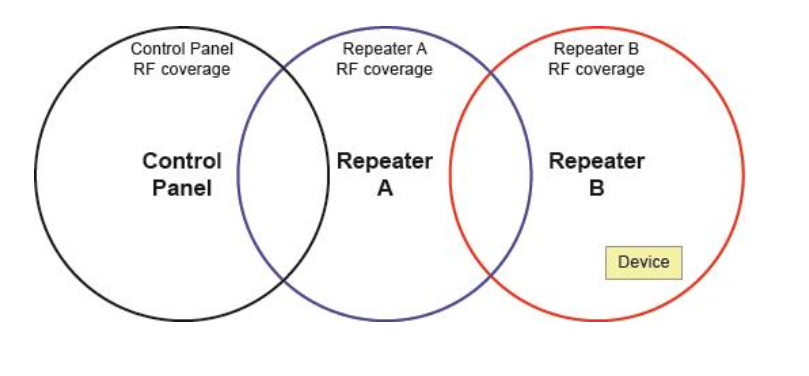

Beim Verketten von Repeatern zur Bildung einer Signalübertragungsrelaiskette verwenden Sie bitte nicht mehr als zwei Ebenen von Repeatern. Nur die Modelle MDC-5, IR-35 und SD-32 sind mit dieser Konfiguration kompatibel.

Im nachfolgenden Beispiel 3 (Gerät zu B zu A zu Alarmzentrale, Mesh-Verbindung) müssen Repeater A, Repeater B und das Gerät alle in die Alarmzentrale eingelernt werden.

Lernen Sie das Gerät in seinen nächstgelegenen Repeater ein (Repeater B), und lernen Sie Repeater B in Repeater A ein. (Lernen Sie Repeater A nicht in Repeater B ein.)

Montage des Repeaters

Der Repeater kann auf den Tisch gestellt, an der Wand montiert oder an einem beliebigen Ort platziert werden. Befolgen Sie die nachstehenden Schritte, um den Repeater zu montieren:

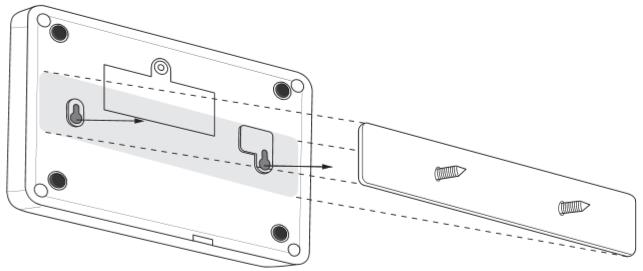

Schritt 1 Verwenden Sie die Löcher der Montagehalterung als Schablone und bohren Sie Löcher in die Montagefläche.

Schritt 2 Setzen Sie bei Befestigung in Putz oder Ziegel die Dübel ein. Schrauben Sie die Montagehalterung an die Wand.

Schritt 3 Hängen Sie den Repeater in die Wandmontagehalterung ein (mit den Montagelöchern des Repeaters).

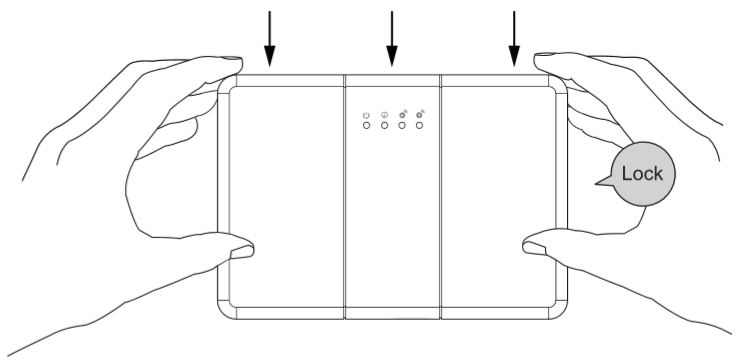

Schritt 4 Halten Sie den Repeater fest und drücken Sie ihn vorsichtig nach unten, wie unten dargestellt.

Fehlerbehebung

Gerätelimit nicht erreicht, aber Repeater akzeptiert keine neuen Geräte

1

Ursache

Die Alarmzentrale verwendet möglicherweise eine veraltete Firmware-Version, die das tatsächliche Gerätelimit des Repeaters nicht korrekt widerspiegelt. Ausstehende Updates der Alarmzentrale können Korrekturen für das Repeater-Verhalten enthalten.

2

Alarmzentrale aktualisieren

Spielen Sie das neueste Firmware-Update für die VESTA-Alarmzentrale ein. Das Update enthält alle bisherigen Verbesserungen, einschließlich der korrekten Behandlung der Repeater-Gerätelimits.

Eine aktuelle Alarmzentrale verhindert diese Art von Inkompatibilität mit HF-Zubehör.

3

Repeater erneut hinzufügen

Nachdem die Alarmzentrale aktualisiert wurde, entfernen Sie den Repeater aus dem System und fügen Sie ihn erneut hinzu. Dies erzwingt eine neue Synchronisierung und stellt sicher, dass der Repeater mit den aktualisierten Limits arbeitet.

4

Geräte erneut hinzufügen

Nachdem der Repeater auf der aktualisierten Alarmzentrale erneut hinzugefügt wurde, sollten sich Geräte problemlos bis zum tatsächlich unterstützten Limit anmelden lassen.

Bewährte Vorgehensweise

Aktualisieren Sie bei jeder Neuinstallation stets die Alarmzentrale, bevor Sie den Repeater hinzufügen. Dadurch übernimmt der Repeater von Anfang an die neuesten Verbesserungen und Kompatibilitätsprobleme werden vermieden.

Falls das Problem nach dem Update weiterhin besteht, stellen Sie sicher, dass der Repeater vollständig mit der Alarmzentrale synchronisiert ist, bevor Sie weitere Geräte hinzufügen. Führen Sie Query Child Node aus, prüfen Sie den Repeater-Eintrag in der Geräteliste der Alarmzentrale und stellen Sie sicher, dass die Installation das unterstützte Limit für Child Nodes oder PIR-Kameras nicht bereits erreicht hat.
