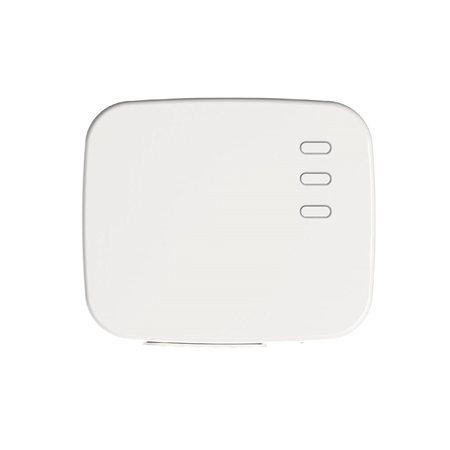

PRLM-CH3-AC-F1
3-Kanal-Relaissteuerung F1
Einführung
PRLM-CH3-AC ist ein 3-Kanal-Relaisschalter, der den drahtlosen Betrieb von 3 separat angeschlossenen Geräten ermöglicht und es dem Anwender erlaubt, Einrichtungen innerhalb und außerhalb des Hauses fernzusteuern.
Der Relaisschalter ist zudem mit Zugentlastungsklemmen ausgestattet, um die elektrische und mechanische Integrität sowie die Gesamtleistung und Sicherheit zu gewährleisten.

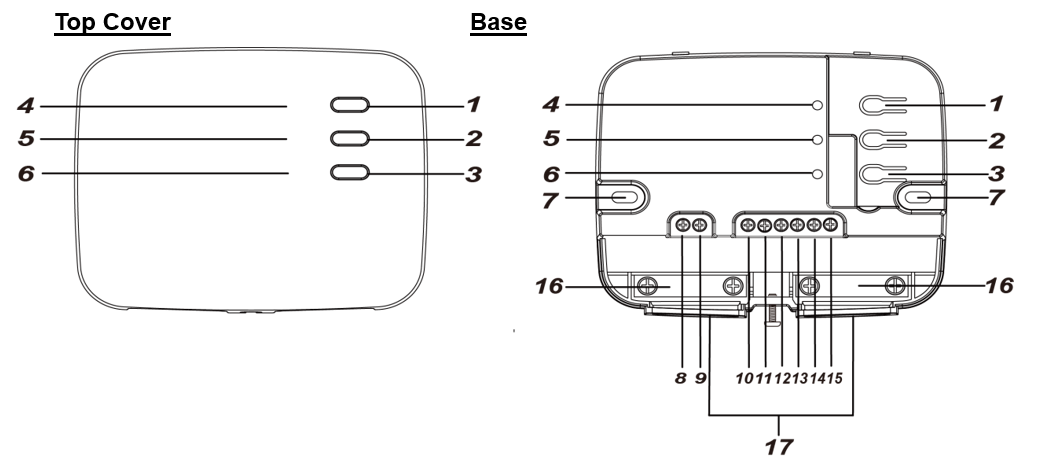

Bauteilübersicht
1. Schalttaste 1/Testtaste
– Halten Sie die Taste 3 Sekunden lang gedrückt, um einen Anlerncode zu senden.
– Halten Sie die Taste beim Einschalten des Geräts gedrückt und lassen Sie sie los, sobald die LEDs aufleuchten, um einen Werksreset durchzuführen.
– Drücken Sie die Taste, um Relaiskanal 1 EIN/AUS zu schalten. 2. Schalttaste 2
– Drücken Sie die Taste, um Relaiskanal 2 EIN/AUS zu schalten. 3. Schalttaste 3
– Drücken Sie die Taste, um Relaiskanal 3 EIN/AUS zu schalten.
4. LED-Anzeige 1 5. LED-Anzeige 2
6. LED-Anzeige 3
Die LED-Anzeigen 1/2/3 zeigen den Status von Relaiskanal 1/2/3 an:
– LED 1 Ein/Aus: Relaiskanal 1 Ein/Aus – LED 2 Ein/Aus: Relaiskanal 2 Ein/Aus – LED 3 Ein/Aus: Relaiskanal 3 Ein/Aus Beim Einschalten blinken alle LEDs zweimal.
Im Anlernmodus blinken alle LEDs langsam.
Bei erfolgreichem Anlernen blinken alle LEDs dreimal.
7. Montagelöcher
Anschlussklemmen
Führen Sie den Draht in die Klemme ein und ziehen Sie die Schraube fest, um die Klemme zu schließen und den Draht zu fixieren. Lösen Sie die Schraube, um die Klemme zu öffnen und den angeschlossenen Draht zu entfernen.
8. Phase (Wechselstromeingang) 9. Neutralleiter 10. NO (Kanal 1)
Für Öffnerverbindung (Normal Open) mit dem Gerät
11. Gemeinsamer Kontakt (Kanal 1) 12. NO (Kanal 2)
Für Öffnerverbindung (Normal Open) mit dem Gerät
13. Gemeinsamer Kontakt (Kanal 2) 14. NO (Kanal 3)
Für Öffnerverbindung (Normal Open) mit dem Gerät
15. Gemeinsamer Kontakt (Kanal 3) 16. Zugentlastungsklemme
Die Klemmen dienen zur Sicherung der Drähte und zur Zugentlastung, um die Drähte vor der Metallaussparung zu schützen.
17. Verdrahtungsöffnungen
Technische Daten
l Stromversorgung: 100 – 240V AC
l Unterstützter Laststrom (pro Relaiskanal): 5A, 250VAC oder 5A, 30VDC
l Litzendraht: 14–22 AWG
l Betriebstemperatur: -10°C bis 45°C (14°F bis 113°F)
l Luftfeuchtigkeit: bis zu 85% nicht kondensierend
l Abmessungen: 110mm x 91mm x 28mm
Installationsumgebung
l Der Relaisschalter sollte in Innenräumen an einem trockenen Ort installiert werden.
l Es wird empfohlen, das Gerät in einer feuerbeständigen Kunststoff-Anschlussdose zu installieren.
l Installieren Sie das Gerät nicht in einer Metall-Anschlussdose, um die HF-Reichweite zu optimieren.
Achtung
l Alle Arbeiten am Gerät, einschließlich Installation und Wartung, müssen von einem qualifizierten und zugelassenen Elektriker durchgeführt werden.
l Um elektrische Schläge und/oder Geräteschäden zu vermeiden, trennen Sie vor der Installation und Wartung die Stromversorgung an der Hauptsicherung oder dem Leitungsschutzschalter.
l Schließen Sie das Gerät nicht an Lasten an, die den unterstützten Laststrom überschreiten.
Installation

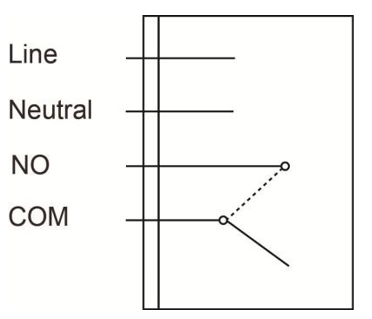

Verdrahten Sie das Relais gemäß den nachfolgenden Anweisungen.
1. Bitte schalten Sie vor dem Anschließen die Stromversorgung aus.
2. Entfernen Sie die obere Abdeckung und die Zugentlastungsklemmen.
3. Verbinden Sie die L- und N-Klemmen der Stromversorgung über die Verdrahtungsöffnung jeweils mit den Klemmen Phase und Neutralleiter des PRLM.
4. Wählen Sie je nach dem Gerät, das Sie über Relaiskanal 1 steuern möchten, die NO-Klemme aus und verdrahten Sie Relaiskanal 1 über die Verdrahtungsöffnung mit dem Gerät, um eine Öffnerverbindung (Normal Open) mit dem Gerät herzustellen.
5. Verbinden Sie auf dieselbe Weise wie in Schritt 4 Relaiskanal 2/3 mit weiteren verdrahteten Geräten.
6. Bringen Sie nach Abschluss der Verdrahtung die Zugentlastungsklemmen und die obere Abdeckung wieder an. Schalten Sie die Stromversorgung ein, um den Relaisschalter mit Strom zu versorgen.
Erste Schritte
Schritt 1: Verbinden Sie den Relaisschalter gemäß den obigen Installationsanweisungen mit der Stromversorgung und schalten Sie den Relaisschalter ein.
Schritt 2: Versetzen Sie die Alarmzentrale in den Anlernmodus.
Schritt 3: Halten Sie die Testtaste 3 Sekunden lang gedrückt, um einen Anlerncode zu senden.
Schritt 4: Die drei LEDs beginnen langsam zu blinken, was anzeigt, dass sich der Relaisschalter im Anlernmodus befindet.
Schritt 5: Nach Erhalt der Bestätigung von der Alarmzentrale blinken die drei LEDs dreimal, um das erfolgreiche Anlernen anzuzeigen. Der Relaisschalter verlässt anschließend den Anlernmodus.
Hinweis: Nach dem Aktivieren des Anlernmodus verlässt der Relaisschalter diesen nicht automatisch, es sei denn, er erhält eine Bestätigung von der Alarmzentrale oder die Testtaste wird gedrückt.
Gehtest
Um zu testen, ob der Relaisschalter mit der Alarmzentrale kommunizieren kann:
l Versetzen Sie die Alarmzentrale in den Gehtest-Modus.
l Drücken Sie die Testtaste am Relaisschalter.
l Die Alarmzentrale sollte anzeigen, ob sich der Relaisschalter innerhalb der Betriebsreichweite befindet (bitte beachten Sie hierzu das Bedienhandbuch der Alarmzentrale).

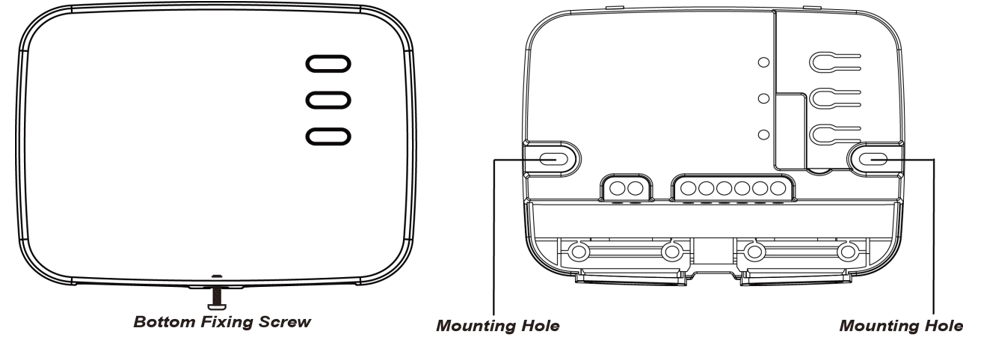

Montage
l Nachdem Sie den Walk-Test abgeschlossen haben und sichergestellt ist, dass das Gerät an der gewählten Position mit der Alarmzentrale kommunizieren kann, fahren Sie mit der Montage fort.
l Trennen Sie die Hauptstromversorgung.
l Lösen Sie die untere Befestigungsschraube und entfernen Sie die obere Abdeckung des Relay Switch.
l Verwenden Sie die Löcher am Sockel, um die Montageposition an der Wand zu markieren.
l Bohren Sie an der markierten Position Löcher und setzen Sie bei Bedarf Dübel ein, schrauben Sie den Sockel an der Montageposition fest.
l Setzen Sie die obere Abdeckung wieder auf und ziehen Sie die untere Befestigungsschraube fest.
Betrieb
l Nachdem der Relay Switch erfolgreich an der Alarmzentrale angelernt wurde, kann die Alarmzentrale den Relaiskanal 1/2/3 fernsteuern, um ihn ein-/auszuschalten. Weitere Einzelheiten entnehmen Sie bitte der Anleitung Ihrer Alarmzentrale.
l Der Benutzer kann auch manuell den Schalttaster 1/2/3 drücken, um den Relaiskanal 1/2/3 EIN-/AUSzuschalten.
Überwachung
l Nachdem der Relay Switch erfolgreich an der Alarmzentrale angelernt wurde, sendet das Gerät automatisch in zufälligen Abständen von 30 bis 50 Minuten regelmäßig Überwachungssignale an die Alarmzentrale.
l Wenn die Alarmzentrale innerhalb des voreingestellten Zeitraums kein Signal vom Relay Switch empfangen hat, zeigt die Alarmzentrale auf ihrem Display an, dass bei dem betreffenden Relay Switch ein Signalausfallproblem vorliegt.
Werksreset
l Durch den Werksreset des Relay Switch werden die werkseitigen Standardeinstellungen wiederhergestellt.
l Halten Sie die Testtaste gedrückt, während Sie den Relay Switch einschalten, und lassen Sie die Taste los, sobald die LEDs aufleuchten, um den Werksreset durchzuführen.
Quelle und englisches Original: VESTA Guide – VESTA-414. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
