IR-32SL-ADC2

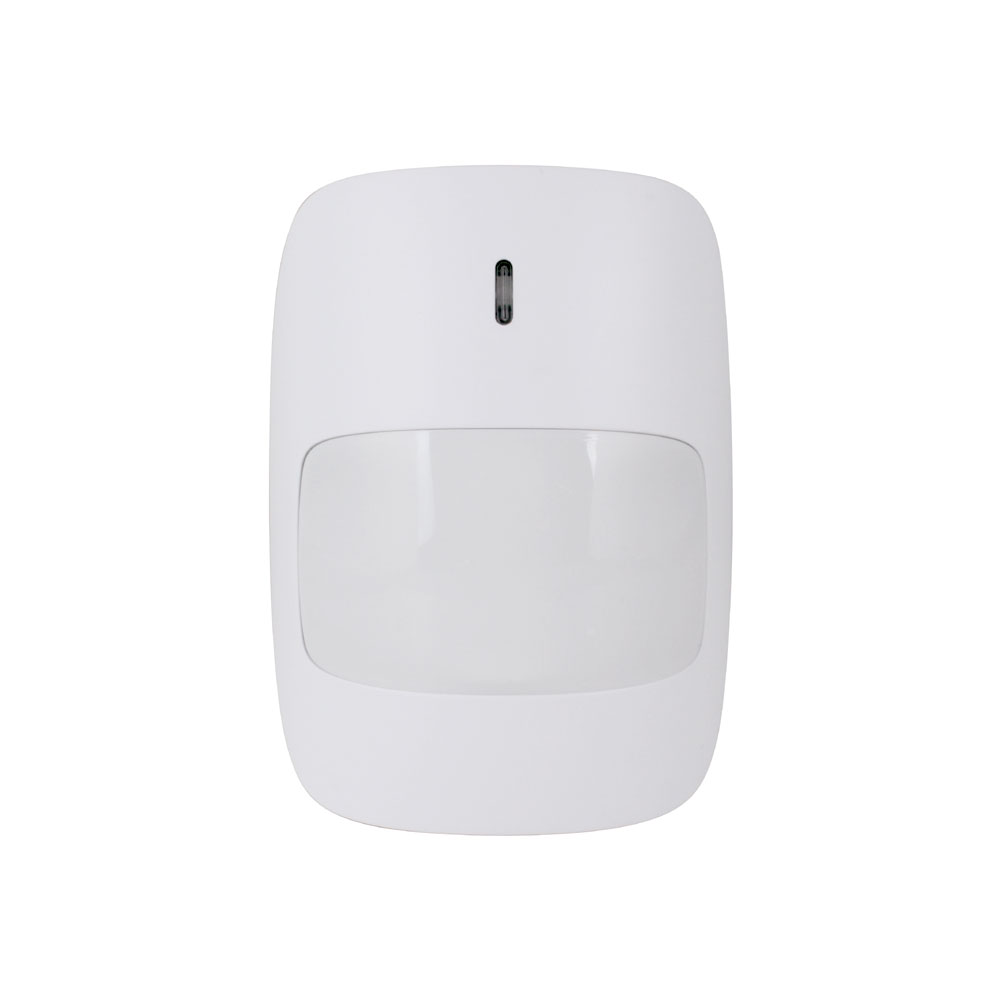

PIR-Bewegungsmelder
Einführung
Der PIR erfasst Infrarotsignaturen, um Bewegungen innerhalb eines zugewiesenen Bereichs zu erkennen, und signalisiert der Alarmzentrale, den Alarm auszulösen, wenn ein Eindringling seinen Erfassungsbereich durchquert.
Der PIR ist für eine typische Erfassungsreichweite von 12 Metern ausgelegt, wenn er in einer Höhe von 2,5 Metern über dem Boden montiert wird. Der PIR-Sensor unterstützt außerdem eine Tierimmunitätsfunktion und erkennt Haustiere bis zu 25 kg nicht, um Fehlalarme zu minimieren.
Der PIR besteht aus einem zweiteiligen Design, das aus einer Abdeckung und einer Basis besteht. Die Abdeckung enthält die gesamte Elektronik und Optik, und die Basis dient zur Befestigung.

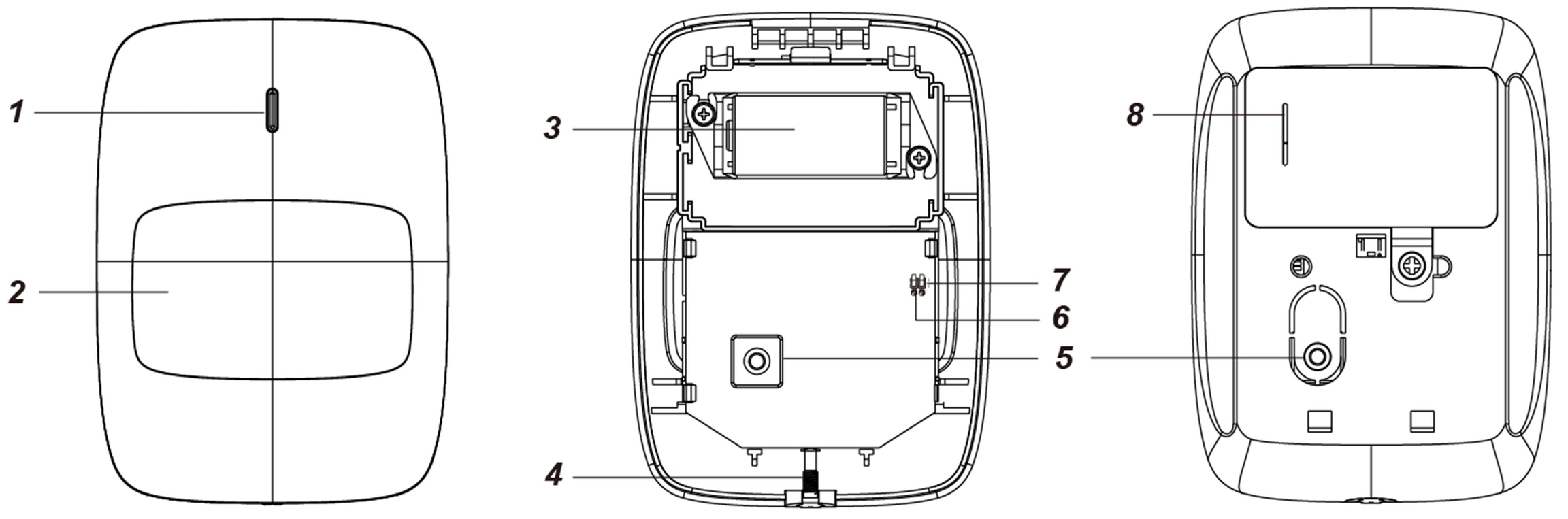

Teileidentifikation
Testtaste / LED-Anzeige
Die Testtaste dient zum Testen der Funkleistung sowie zu Lernzwecken.
Die LED-Anzeige zeigt den Status des Systems an.
IR-Sensor
Batteriefach
Untere Befestigungsschraube
Sabotageschalter

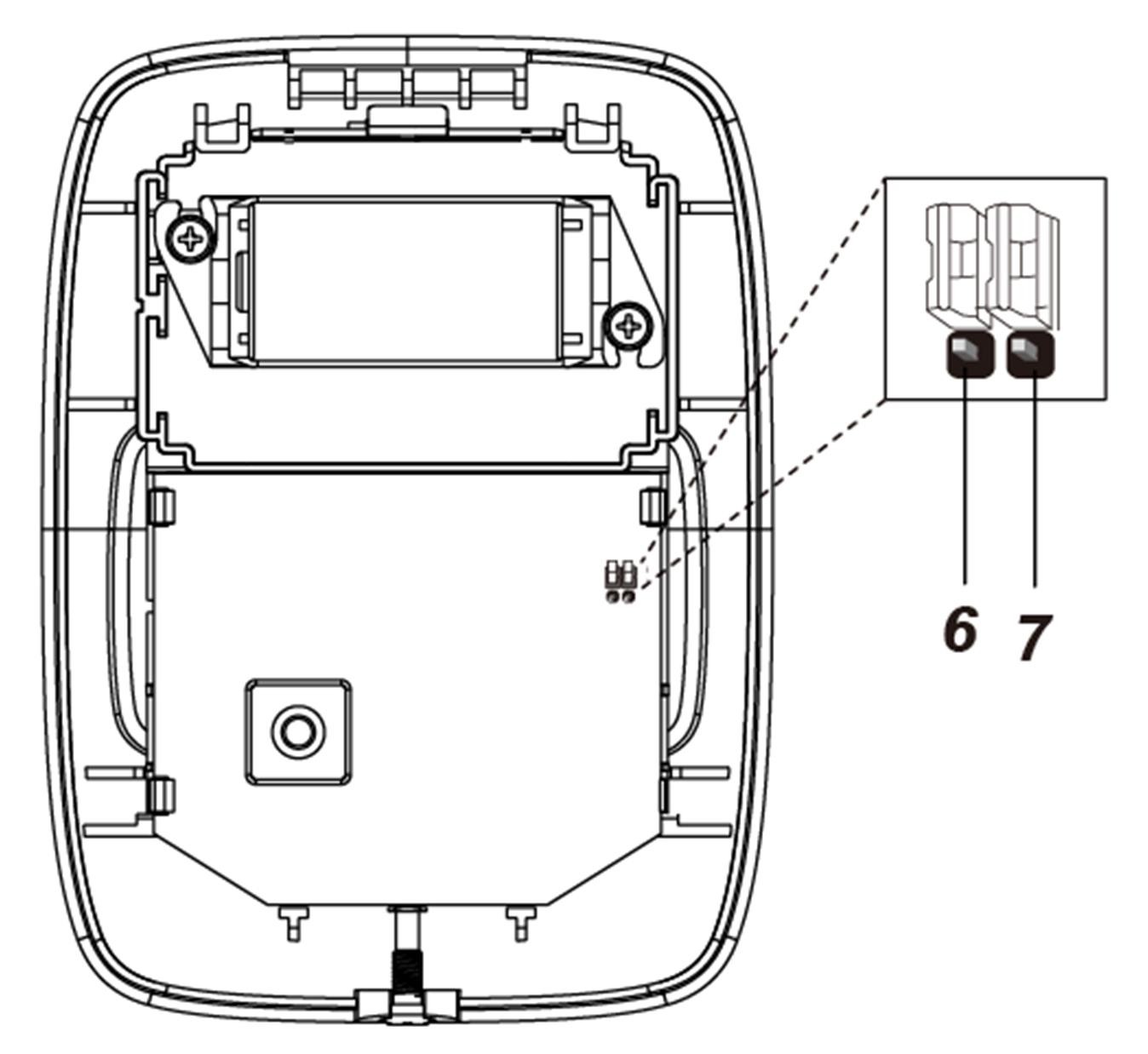

Jumper-Schalter zur Aktivierung/Deaktivierung der Tierimmunität (JP3)
Jumper einJumper aus
Die Jumper-Brücke ist eingesetzt,
Die Jumper-Brücke ist entfernt oder verbindet die beiden Pins. „geparkt“ auf einem Pin.
Wenn auf EIN gesetzt, ist die Tierimmunität deaktiviert.
Wenn auf EIN gesetzt, ist die Tierimmunität deaktiviert.
Jumper-Schalter zur Empfindlichkeitserhöhung (JP4)
Wenn auf EIN gesetzt, ist die Erfassungsempfindlichkeit des PIR hoch.
Wenn auf AUS gesetzt, liegt die Erfassungsempfindlichkeit des PIR auf normalem Niveau (Werkseinstellung).
Batterie-Isolierlasche
Funktionen
LED-Anzeige
Im normalen Betriebsmodus leuchtet die LED-Anzeige in folgenden Situationen auf:
Wenn eine Bewegung bei niedrigem Batteriestand erkannt wird. Wenn die Abdeckung geöffnet und der Sabotageschalter ausgelöst wird.
Wenn eine Bewegung erkannt wird, während der Sabotagezustand fortbesteht.
Wenn eine Bewegung im Testmodus erkannt wird.
Wenn die Testtaste bei Sabotagezustand gedrückt wird oder wenn der PIR-Melder eine niedrige Batteriespannung aufweist.
Die LED blinkt nicht, wenn Sabotageschutz und Batterie des PIR-Melders normal sind und sich der PIR-Melder nicht im Testmodus befindet.
Batterie
Der IR-32SL-ADC2 verwendet eine CR123 3V Lithiumbatterie als Stromquelle.
Der PIR-Melder verfügt über eine Funktion zur Erkennung niedriger Batteriespannung. Wird eine niedrige Batteriespannung erkannt, wird zusammen mit den regulären Signalübertragungen ein Signal für niedrigen Batteriestand an die Alarmzentrale gesendet, damit diese den Status entsprechend anzeigen kann.
Bei jeder Installation wird die Batterie werkseitig mit einem eingelegten Batterie-Isolator ausgeliefert.
Hinweis: Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterie zweimal den Sabotageschalter, um eine vollständige Entladung zu gewährleisten, bevor Sie eine neue Batterie einlegen.
Sabotageschutz
Der PIR-Melder ist durch einen Sabotageschalter geschützt, der bei ordnungsgemäßer Installation des PIR-Melders eingedrückt ist. Wird der PIR-Melder von der Montagefläche oder der Montagehalterung entfernt oder seine Abdeckung geöffnet, wird der Sabotageschalter aktiviert, und der PIR-Melder sendet ein Sabotagesignal an die Alarmzentrale, um den Benutzer auf diesen Zustand hinzuweisen. Wird eine Bewegung erkannt, während der Sabotageschalter geöffnet ist, leuchtet die LED auf.
Überwachungsfunktion
Befindet sich der PIR-Melder im normalen Betriebsmodus, führt er regelmäßig einen Selbsttest durch, indem er alle 15 bis 18 Minuten ein Überwachungssignal sendet.
Empfängt die Alarmzentrale innerhalb eines voreingestellten Zeitraums kein Überwachungssignal von einem bestimmten PIR-Melder, wird eine Fehlermeldung „Außer Betrieb“ generiert.
Testmodus
Der PIR-Melder kann durch Drücken der Testtaste in den Testmodus versetzt werden. Im Testmodus wird der Ruhemodus-Timer deaktiviert, und die LED-Anzeige leuchtet bei jeder erkannten Bewegung auf. Bei jedem Drücken der Testtaste sendet der PIR-Melder ein Testsignal an die Alarmzentrale zur Funkreichweitenprüfung und wechselt für 3 Minuten in den Testmodus. Der Testmodus endet nach 3 Minuten automatisch.
Ruhemodus-Timer
Der PIR-Melder verfügt über eine „Ruhezeit“ von etwa 1 Minute, um Energie zu sparen. Nach der Übertragung einer erkannten Bewegung sendet der PIR-Melder 1 Minute lang keine weiteren Signale; jede während dieser Ruhezeit erkannte Bewegung verlängert die Ruhezeit um eine weitere Minute. Auf diese Weise wird die Batterie bei kontinuierlicher Bewegung vor dem PIR-Melder nicht unnötig belastet.
Haustier-Immunitätsfunktion
Der PIR-Sensor unterstützt die Haustier-Immunitätsfunktion und erkennt Haustiere bis zu 25 kg nicht, um Fehlalarme zu minimieren.
Die Haustier-Immunitätsfunktion kann durch Einstellen der Position des Jumper-Schalters (JP3) aktiviert/deaktiviert werden. Wenn der Jumper-Schalter (JP3) auf ON gesetzt ist, ist die Haustier-Immunität deaktiviert. Wenn der Jumper-Schalter (JP3) auf OFF gesetzt ist, ist die Haustier-Immunität aktiviert (Werkseinstellung).
Empfindlichkeitserhöhungsfunktion
Sie können die Empfindlichkeitserhöhungsfunktion verwenden, um die Erkennungsempfindlichkeit des PIR-Melders zu erhöhen. Um die Erkennungsempfindlichkeit zu erhöhen, setzen Sie den Jumper-Schalter (JP4) auf ON. Um die normale Erkennungsempfindlichkeit beizubehalten, setzen Sie den Jumper-Schalter (JP4) auf OFF (Werkseinstellung).
Erste Schritte
Ziehen Sie den Batterie-Isolator heraus, um die Batterie zu aktivieren.
Die LED-Anzeige blinkt 30 Sekunden lang (der PIR-Melder wärmt sich auf). Während der Aufwärmphase wird der PIR-Melder nicht aktiviert. Nach der Aufwärmphase erlischt die LED, und der PIR-Melder ist einsatzbereit.
Versetzen Sie die Alarmzentrale in den Lernmodus (Einzelheiten entnehmen Sie bitte der Anleitung der Alarmzentrale).
Drücken Sie die Testtaste.
Schließen Sie den Anlernvorgang gemäß der Anleitung der Alarmzentrale ab.
Nachdem der PIR-Melder angelernt wurde, versetzen Sie die Alarmzentrale in den „Walk-Test“-Modus. Halten Sie den PIR-Melder an der gewünschten Position und drücken Sie die Testtaste, um zu prüfen, ob sich diese Position innerhalb der Signalreichweite der Alarmzentrale befindet (Einzelheiten zum Abschluss des Walk-Tests entnehmen Sie bitte der Anleitung der Alarmzentrale).
Wenn Sie mit der Funktion des PIR-Melders an der gewählten Position zufrieden sind, können Sie mit der Montage fortfahren.
Installation
Installationsrichtlinie
Der PIR-Melder ist für die Montage sowohl auf einer flachen Fläche als auch in einer Ecke ausgelegt.

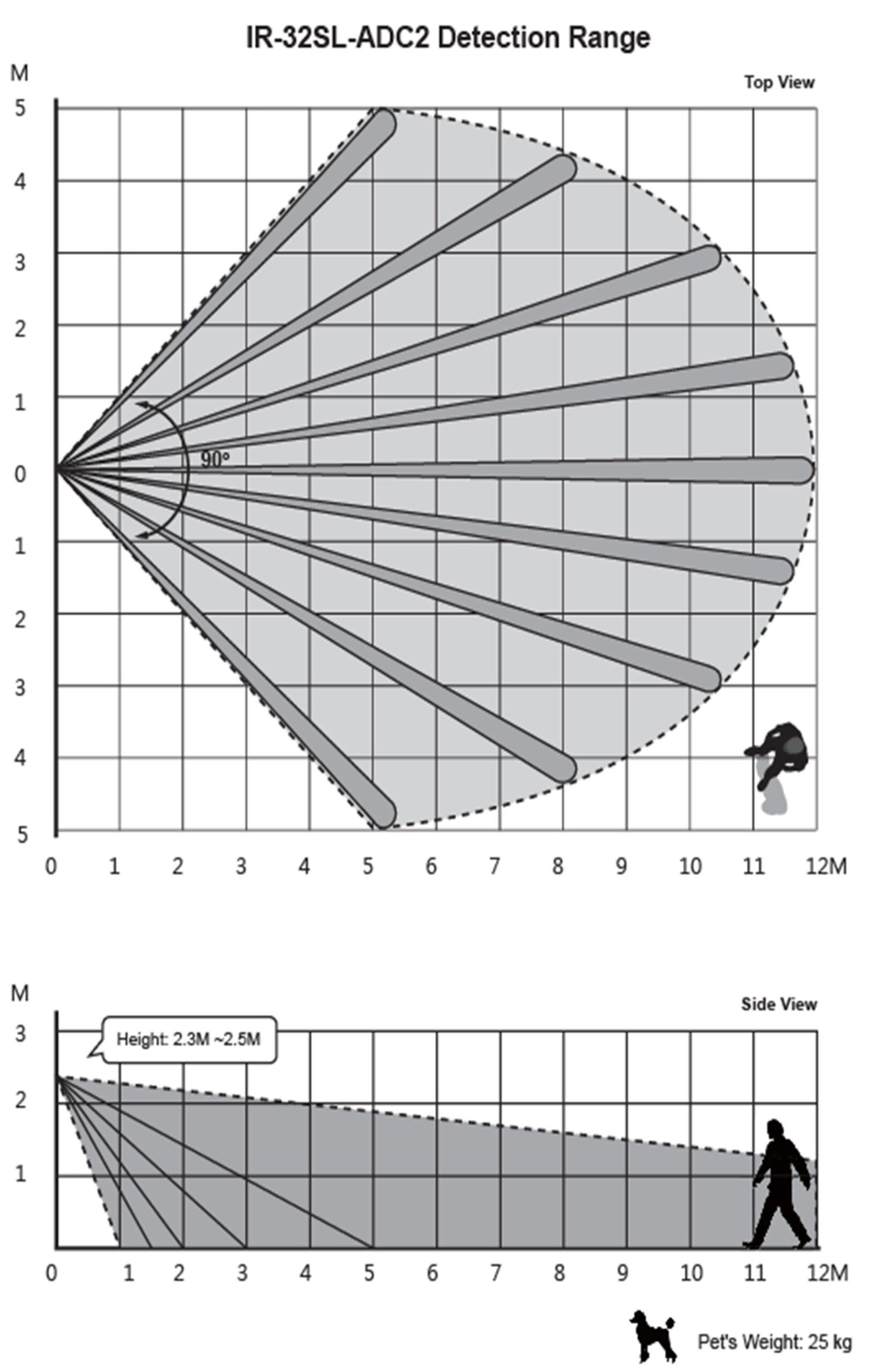

Der Erfassungsbereich beträgt bis zu 12 Meter, wenn der PIR-Melder in einer Höhe von 2,3-2,5 Metern über dem Boden montiert wird.
Wenn die Haustier-Immunitätsfunktion aktiviert ist, erkennt der PIR-Melder bei einer Montagehöhe von 2,3-2,5 Metern über dem Boden keine Haustiere bis zu 25 kg. Bei Bedarf können Sie die Montagehöhe des PIR-Melders entsprechend der Größe Ihres Haustiers anpassen, um eine optimale Haustier-Immunität zu erzielen. Eine höhere Montageposition bietet einen größeren haustierimmunen Bereich, vergrößert jedoch den toten Winkel unterhalb des PIR-Melders.
Wird der PIR-Melder mit der Schwenkhalterung montiert, entspricht der Erfassungsbereich nicht dem regulären Erfassungsbereich (wie im Diagramm dargestellt) oder dem typischen Haustier-Immunitätsbereich.
Nachdem der Installationsort ausgewählt wurde, drücken Sie die Testtaste, um den Testmodus zu aktivieren. Gehen Sie im zu überwachenden Bereich umher, achten Sie darauf, wann die LED aufleuchtet, und prüfen Sie, ob die Erfassungsabdeckung ausreichend ist.
Wenn die Erfassungsabdeckung zufriedenstellend ist, folgen Sie den im Abschnitt Montagemethode beschriebenen Schritten, um den PIR-Melder zu montieren.
Montagemethode
Der PIR-Melder ist so konzipiert, dass er entweder auf einer flachen Oberfläche oder in einer Ecke montiert werden kann.
Der Sockel verfügt über zwei Ausbrechöffnungen, an denen das Kunststoffmaterial dünner ist und für die Montage herausgebrochen werden kann.
Für die Eckmontage wird eine Dreieckshalterung mitgeliefert, die zusätzlichen Sabotageschutz an der Rückseite bietet. Die Halterung verfügt außerdem über vier Ausbrechöffnungen für die Eckmontage.
Für die Wandmontage wird optional eine Drehhalterung mitgeliefert, mit der Benutzer den Erfassungsbereich anpassen können. Mit der Drehhalterung kann der IR-32SL-ADC2 horizontal um 80 Grad und vertikal um 70 Grad gedreht werden, um eine optimale Abdeckung zu erzielen.

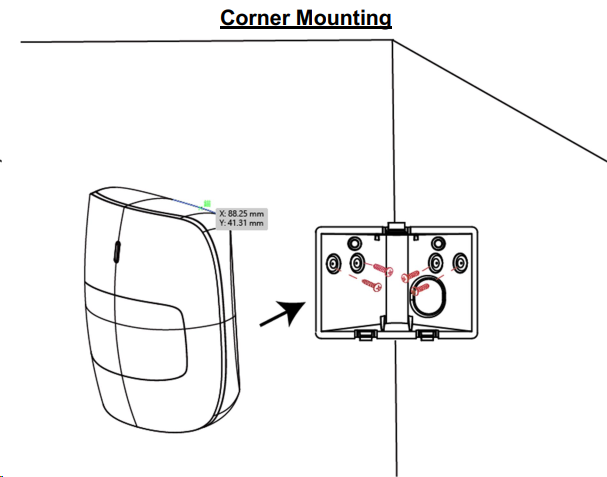

Eckmontage mit der Dreieckshalterung
Die PIR-Kamera kann mithilfe der mitgelieferten Dreieckshalterung in der Ecke montiert werden.

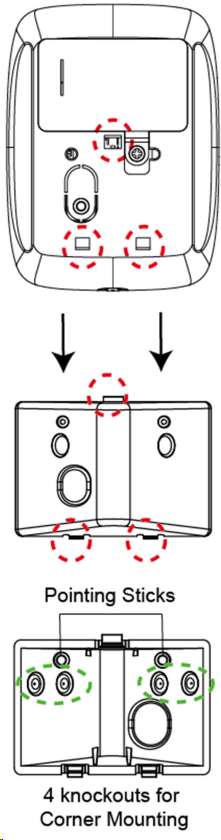

Brechen Sie die vier Ausbrechöffnungen an der Dreieckshalterung heraus.
Verwenden Sie die Löcher als Schablone und bohren Sie Löcher in die zu montierende Eckfläche.
Setzen Sie die Dübel ein, wenn der PIR-Melder auf Putz oder Ziegel befestigt werden soll.
Schrauben Sie die Dreieckshalterung mit den beiden nach oben zeigenden Stiften, die zu Ihnen weisen, an den Dübeln fest.
5) Setzen Sie den PIR-Melder auf die Haken der Dreieckshalterung.
Wandmontage
Der PIR-Melder kann auch direkt mit den mitgelieferten Befestigungsschrauben und Dübeln auf einer flachen Oberfläche montiert werden.
Der Sockel verfügt über zwei Ausbrechöffnungen, an denen das Kunststoffmaterial dünner ist und für die Montage herausgebrochen werden kann. Die Schritte zur Wandmontage über die beiden Ausbrechöffnungen werden nachfolgend beschrieben und im Bild gezeigt.

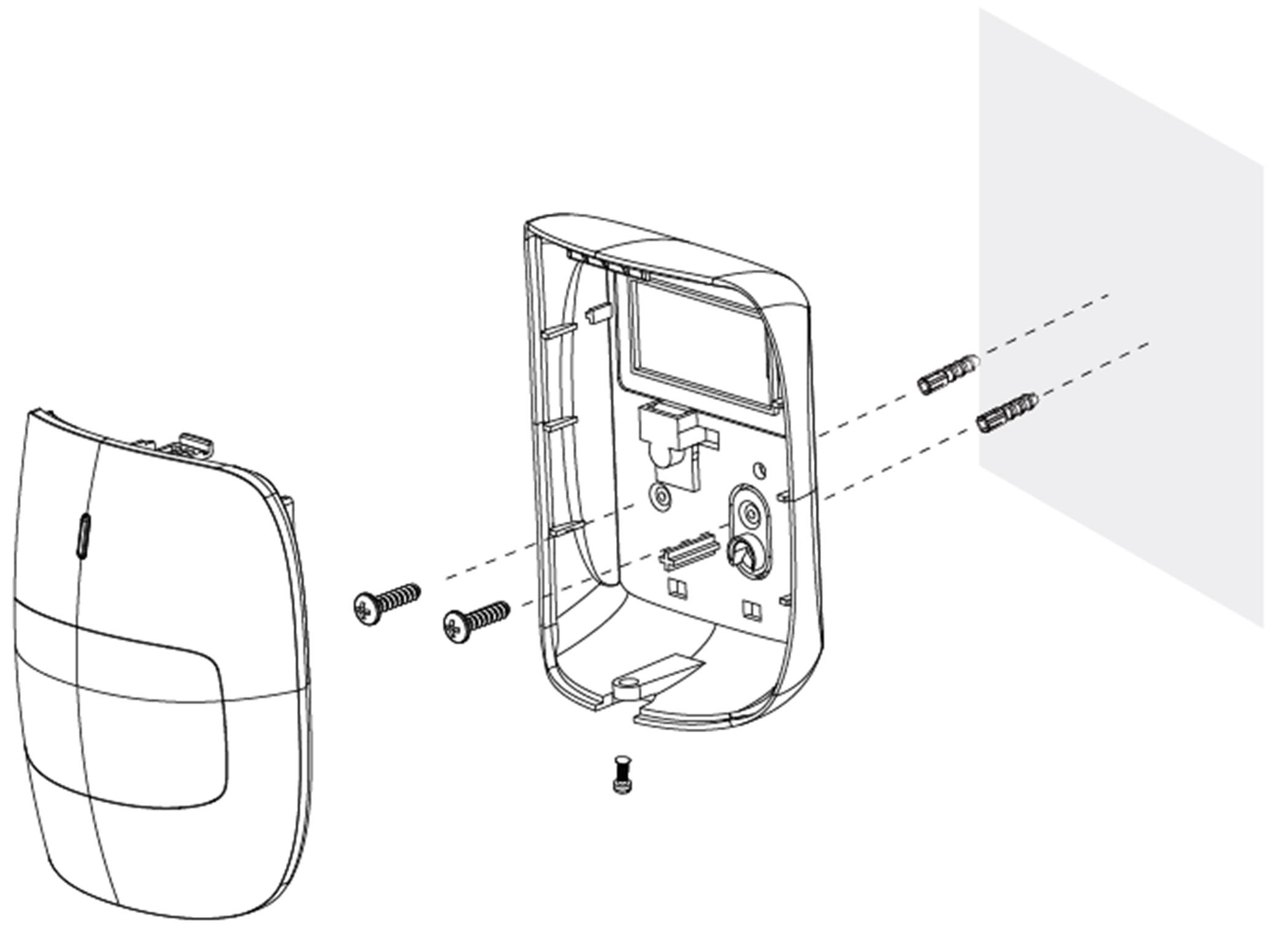

Lösen Sie die untere Befestigungsschraube und nehmen Sie die Abdeckung und den Sockel ab.
Brechen Sie die beiden Ausbrechöffnungen von der Innenseite des Sockels aus heraus.
Verwenden Sie die Löcher als Schablone und bohren Sie Löcher in die zu montierende Oberfläche.
Setzen Sie die Dübel ein, wenn der PIR-Melder auf Putz oder Ziegel befestigt werden soll.
Schrauben Sie den Sockel an den Dübeln fest.
Schrauben Sie die Abdeckung wieder auf den Sockel.

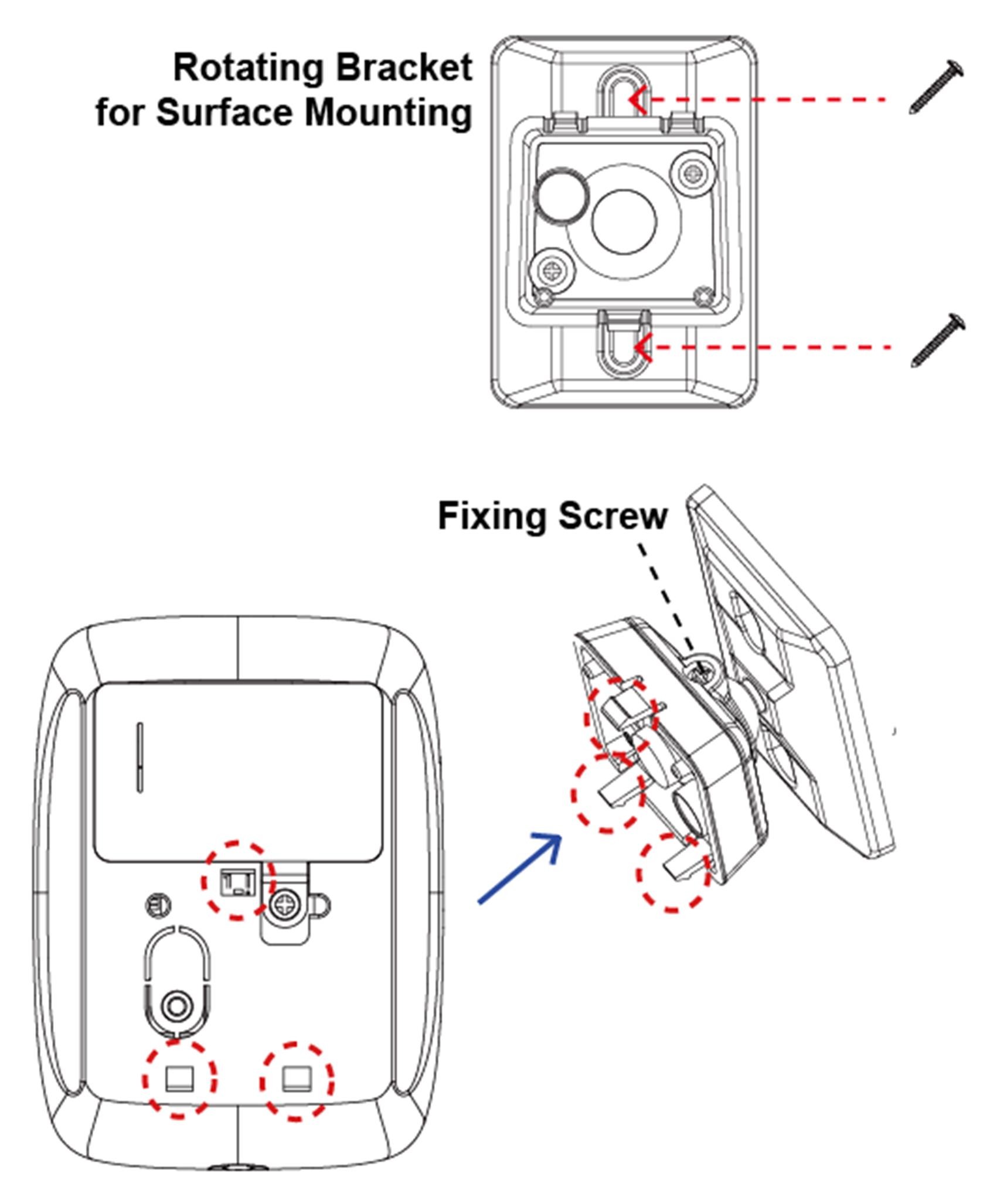

Wandmontage mit der Drehhalterung (optionales Zubehör, separat erhältlich)
Für die Wandmontage wird optional eine Drehhalterung mitgeliefert, mit der Benutzer den Erfassungsbereich anpassen können. Mit der Drehhalterung kann der IR-32SL-ADC2 horizontal um 80 Grad und vertikal um 70 Grad gedreht werden, um eine optimale Abdeckung zu erzielen.
Die Drehhalterung kann mit den mitgelieferten Schrauben an der Wand montiert werden.
Schrauben Sie die Drehhalterung an die Wand.
Setzen Sie den PIR-Melder auf die 3 Haken der Drehhalterung.
Drehen Sie die Halterung in den gewünschten Erfassungsbereich und ziehen Sie die Befestigungsschraube fest.
Installationsempfehlungen
Es wird empfohlen, den PIR an den folgenden Standorten zu installieren:
An einer Position, an der Tiere nicht durch Klettern auf Möbel oder andere Objekte in den Erfassungsbereich gelangen können.
Richten Sie das Gerät nicht auf Treppen, auf denen Tiere klettern können.
An einer Position, an der sich ein Eindringling normalerweise seitlich durch das Sichtfeld des PIR bewegen würde.
In einer Ecke, um das breiteste Sichtfeld zu erhalten.
An einer Position, an der das Sichtfeld nicht durch z. B. Vorhänge, Verzierungen usw. beeinträchtigt wird.
In einer Höhe von 2,3-2,5 Metern über dem Boden für beste Leistung.
Einschränkungen

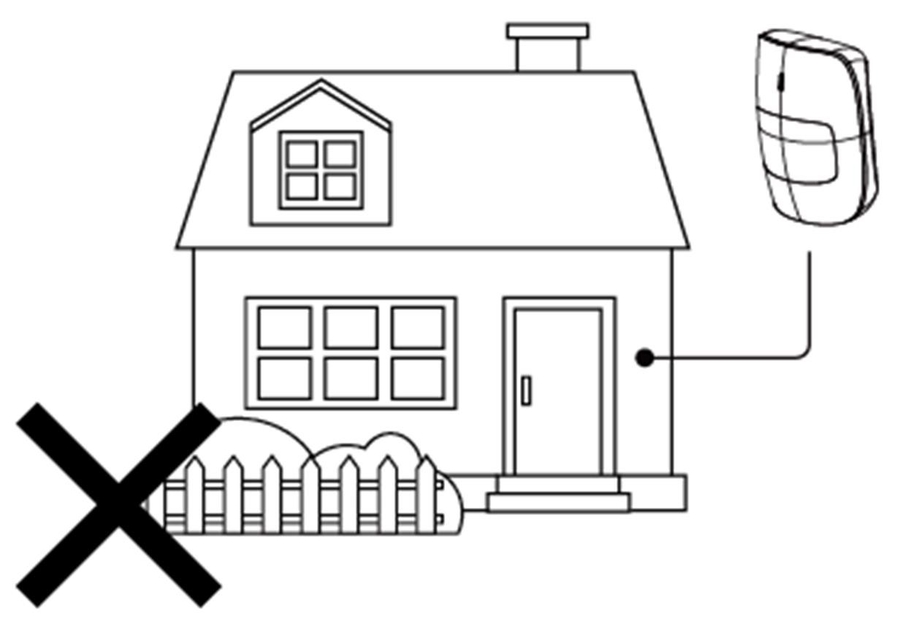

Nicht im Außenbereich installieren.

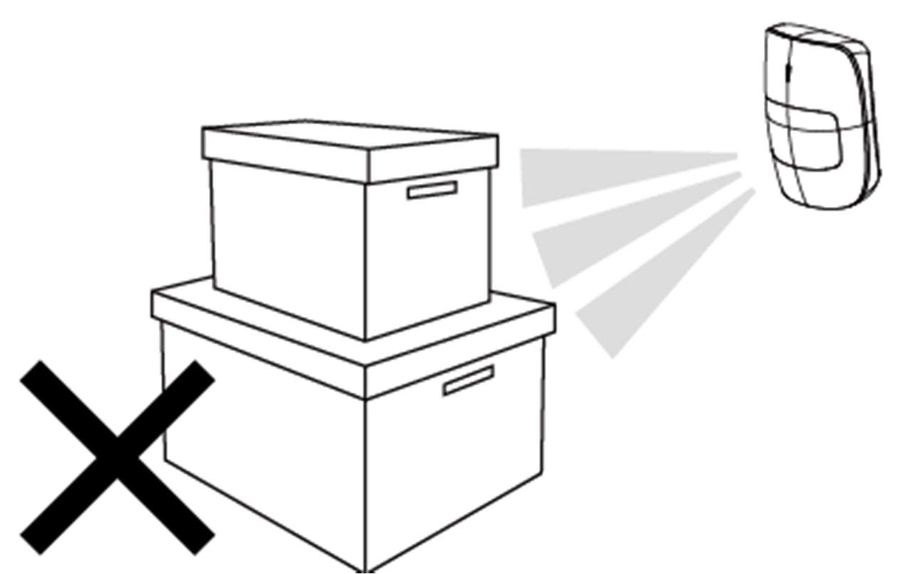

Vermeiden Sie große Hindernisse im Erfassungsbereich.

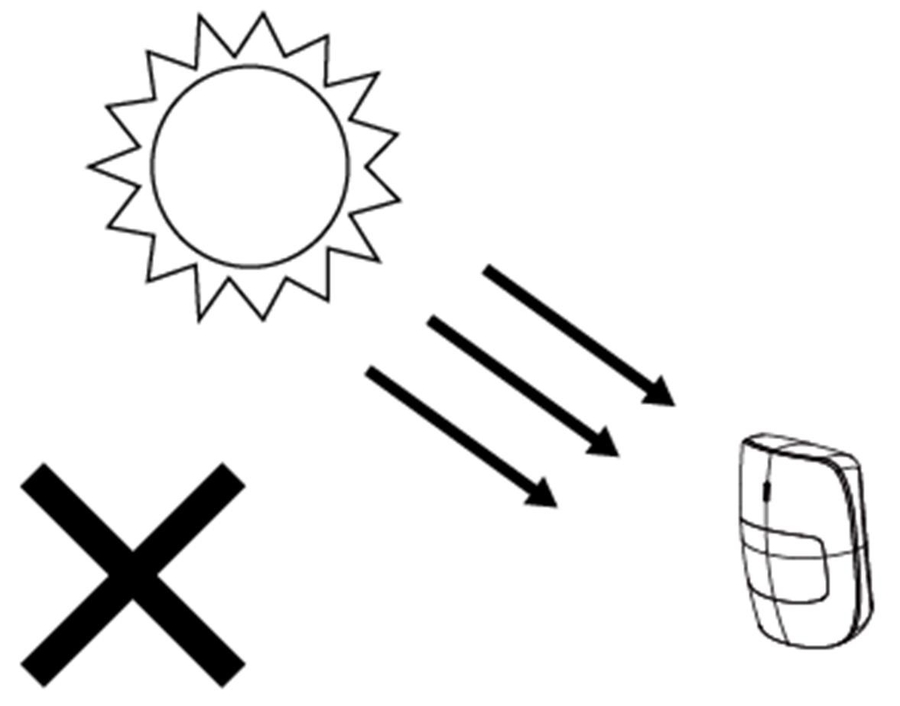

Setzen Sie den PIR nicht vollständig direktem Sonnenlicht aus.

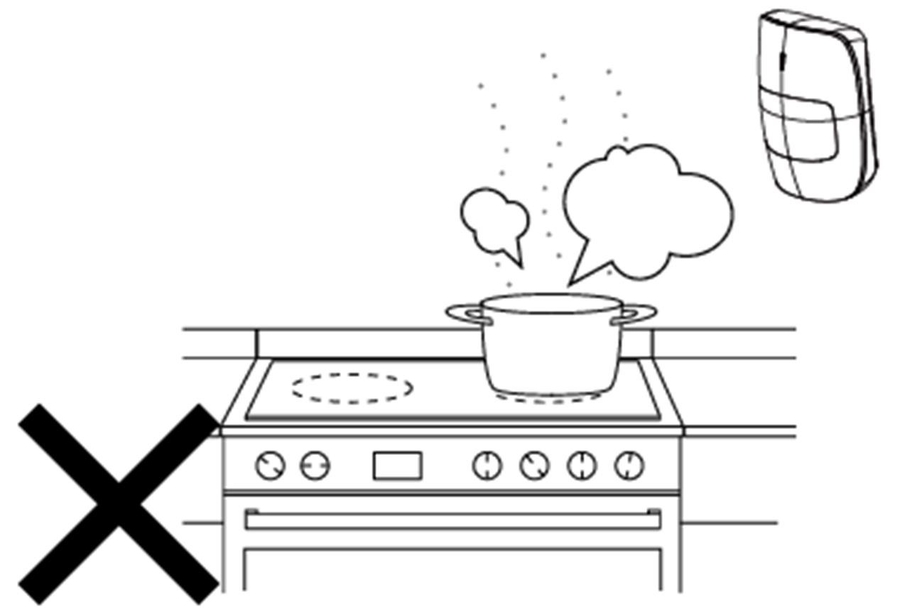

Vermeiden Sie Dampf oder hohe Luftfeuchtigkeit, die Kondensation verursachen kann.

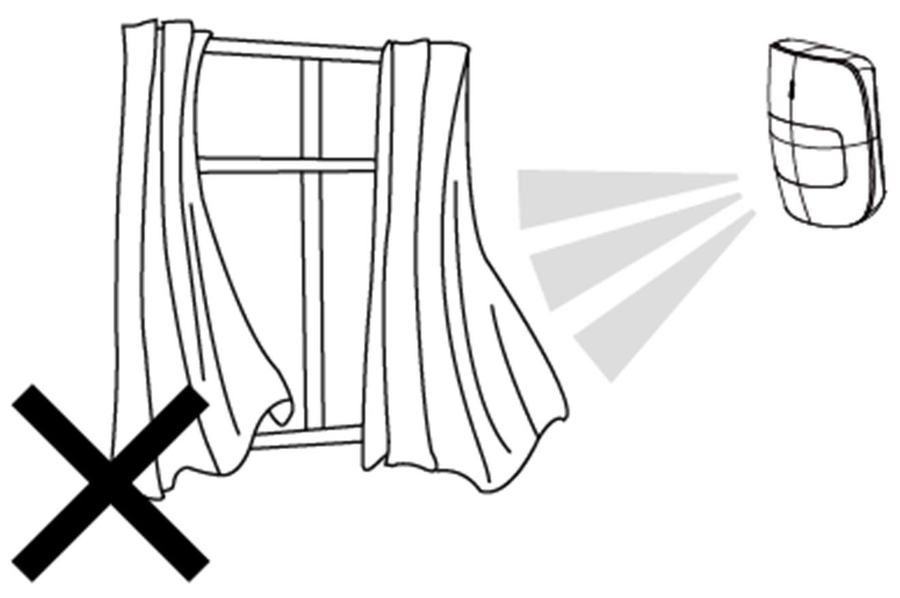

Vermeiden Sie bewegliche Objekte im Erfassungsbereich, z. B. Vorhänge, Wandbehänge usw.

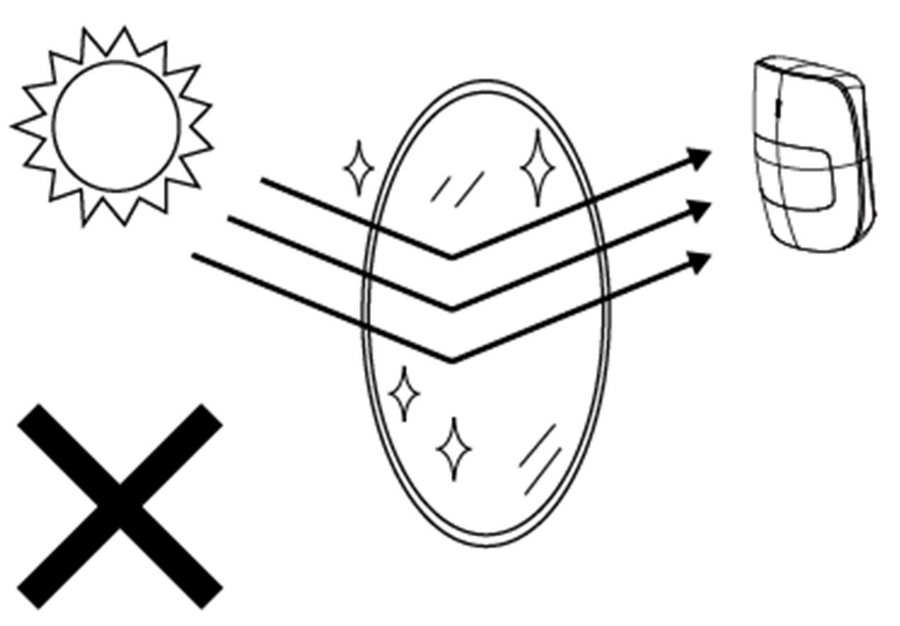

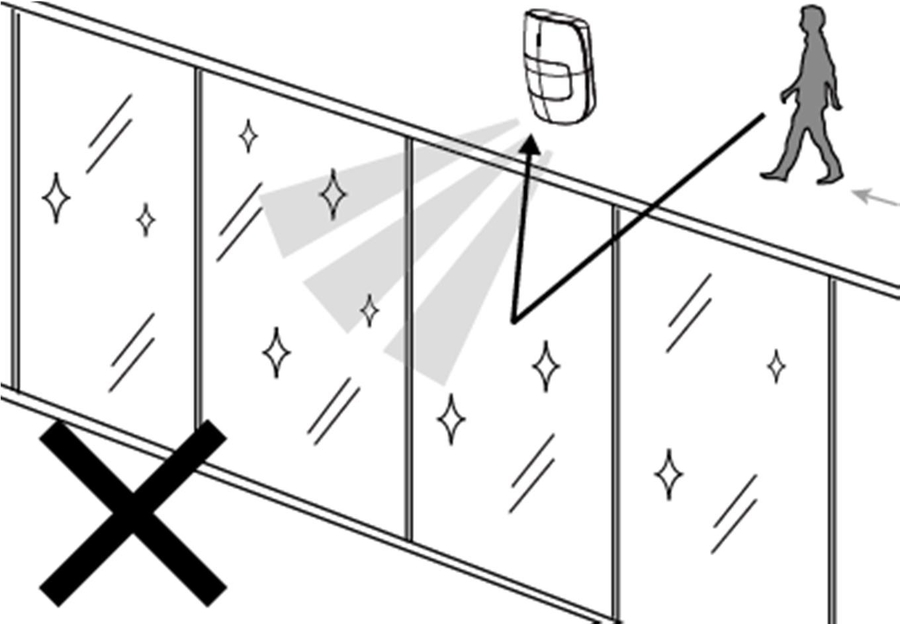

Vermeiden Sie reflektiertes Licht von hellen Oberflächen, z. B. Spiegeln, Fenstern usw.

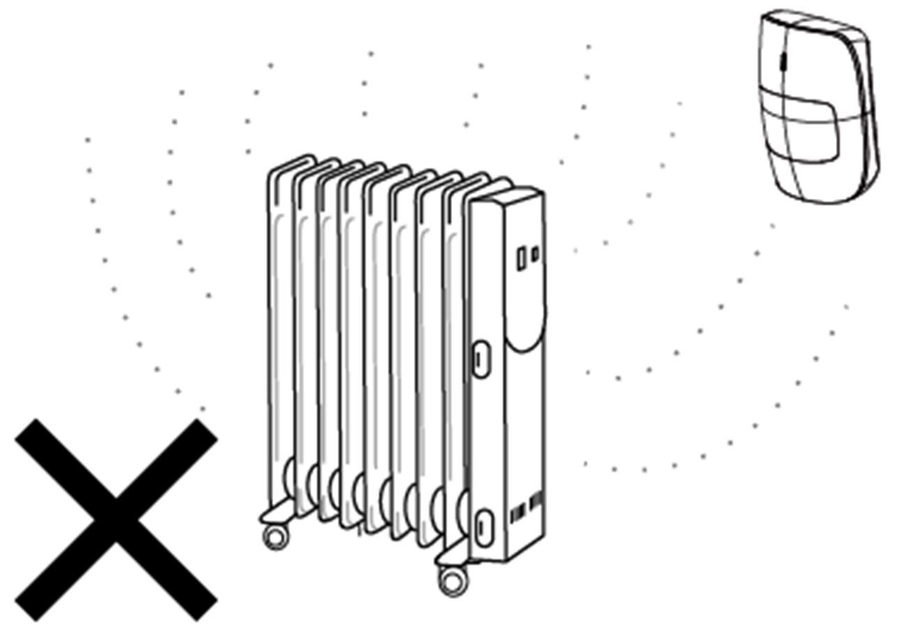

Vermeiden Sie die Installation des PIR in Bereichen, in denen Maschinen schnelle Temperaturänderungen im Erfassungsbereich verursachen können, z. B. in der Nähe von Klimaanlagen, Heizungen usw.
Vermeiden Sie reflektierende Oberflächen im Erfassungsbereich. Reflektierte Infrarotsignaturen können zu Fehlalarmen führen.
