MDC-3-ADC2

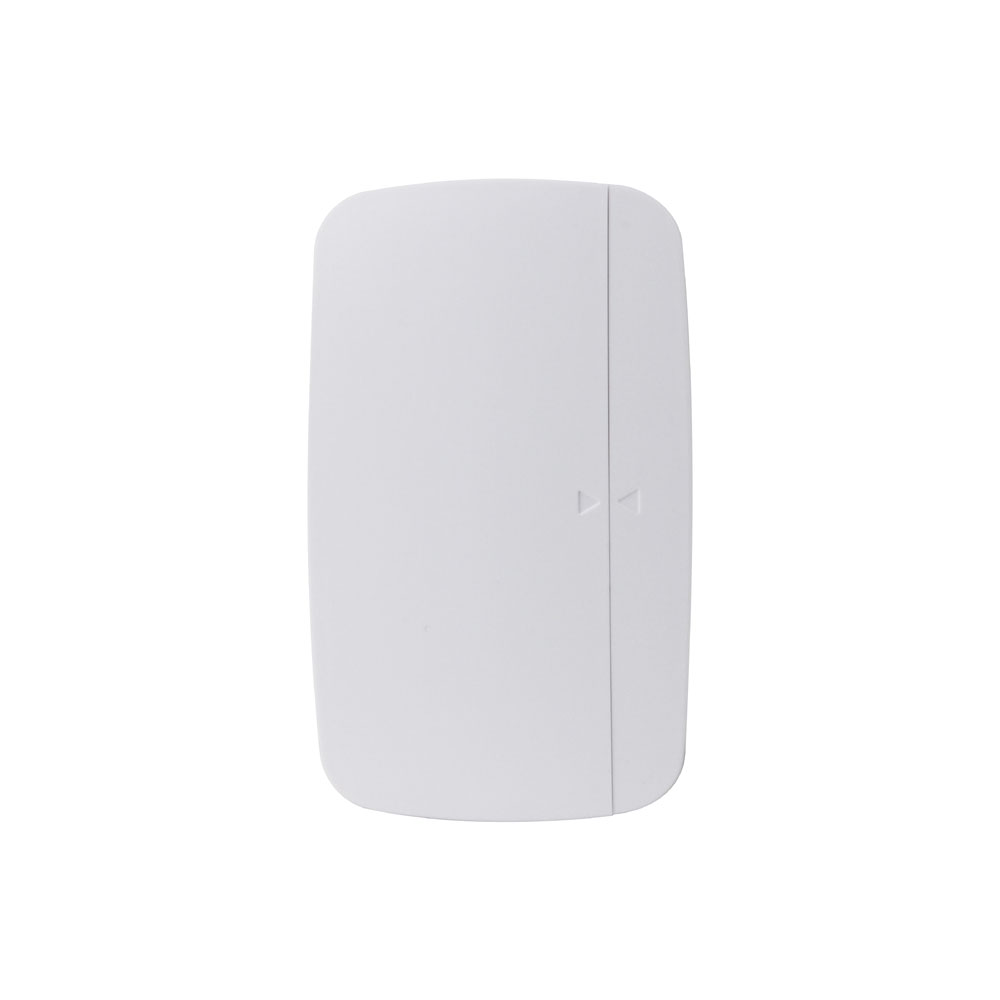

Mini Türkontakt

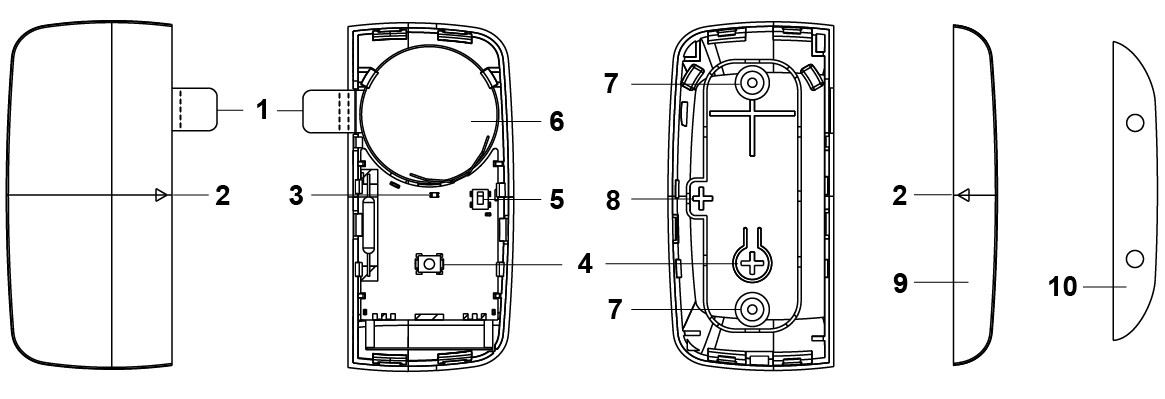

Teilebezeichnung
Batterie-Isolierung
Rippenmarkierungen
LED-Anzeige
Lern-/Testtaste
Drücken Sie die Testtaste, um einen Lerncode zu übertragen.****
Drücken Sie die Testtaste einmal, um für 3 Minuten in den Testmodus zu wechseln.****
Sabotageschalter
Batterie
Montagebohrungen (Ausbrechöffnungen)
Sabotage-Kompressionsmarkierung
Magnet
Magnet-Abstandshalter
Ein verstärktes, doppelseitiges Klebeband zum Anheben des Magneten für eine bessere Ausrichtung der Rippenmarkierungen
Enthaltenes Zubehör
1 Magnet
1 doppelseitiges Klebeband und 1 Klebepad für den Magnet-Abstandshalter
4 Schrauben
4 Dübel
1 doppelseitiges Klettband (für Türkontakt)
1 doppelseitiges Klebeband und 1 Klebepad für Türkontakt
Funktionen
LED-Anzeige
Im Normalbetrieb bleibt die LED-Anzeige ausgeschaltet, außer in folgenden Situationen:
Wenn der Sabotageschalter des Door Contact ausgelöst wird.
Wenn der Door Contact bei Sabotage oder niedrigem Batteriestand aktiviert wird.
Wenn der Door Contact aktiviert wird und im Testmodus das Signal überträgt.
Überwachung
Der Door Contact sendet im Normalbetrieb automatisch in unregelmäßigen Abständen von 15 bis 18 Minuten Überwachungssignale an die Alarmzentrale.
Hat die Alarmzentrale über einen voreingestellten Zeitraum kein Signal vom Door Contact empfangen, zeigt die Alarmzentrale an, dass bei diesem Door Contact ein Signalausfall vorliegt.
Sabotageschalter
Der Sabotageschalter dient dem Schutz gegen unbefugtes Öffnen des Gehäuses. Wird die Sabotage ausgelöst, sendet der Door Contact zur Meldung ein Signal an die Alarmzentrale, zudem leuchtet die LED auf.
Batterie
Der MDC-3-ADC2 wird mit einer 3V CR2450 Lithium-Batterie als Stromquelle betrieben. Der Door Contact ist zudem in der Lage, einen niedrigen Batteriestand zu erkennen. Bei niedrigem Batteriestand wird zusammen mit der regulären Übertragung ein entsprechendes Signal an die Alarmzentrale gesendet. Die LED leuchtet auf, wenn der Door Contact bei niedrigem Batteriestand aktiviert wird.
Batteriewechsel
Zum Einsetzen bzw. Entnehmen der Batterie müssen die vordere und hintere Abdeckung geöffnet werden

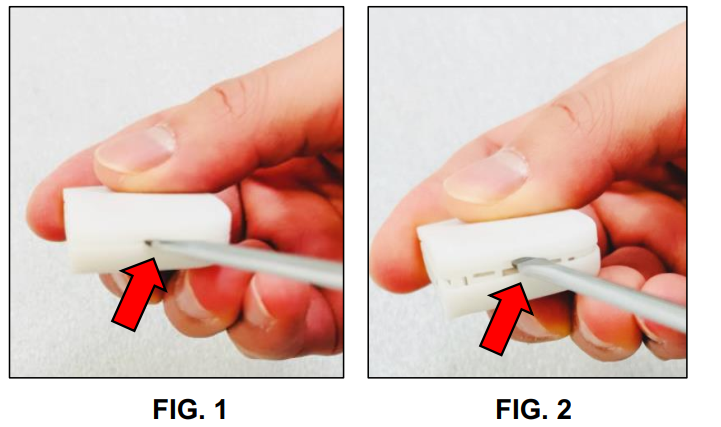

Schritt 1 Setzen Sie einen Flachschraubendreher wie in ABB. 1 gezeigt in den Spalt zwischen den Abdeckungen ein.
Schritt 2 Drücken Sie den Flachschraubendreher wie in ABB. 2 gezeigt nach oben, um die Abdeckungen voneinander zu trennen.
Schritt 3 Drehen Sie das Gerät auf die andere Seite und wiederholen Sie die Schritte 1 und 2.
Schritt 4 Sobald die Abdeckungen getrennt sind, können Sie mit dem Batteriewechsel fortfahren.
Schritt 5 Drücken Sie nach der Entnahme der alten Batterie 5-6 Mal die Learn/Test-Taste, um eine vollständige Entladung zu gewährleisten, bevor Sie eine neue Batterie einsetzen.
Hinweis:
Achten Sie darauf, dass die Batteriemarkierung mit der Plusseite (+) beim Einsetzen der neuen Batterie nach oben zeigt.

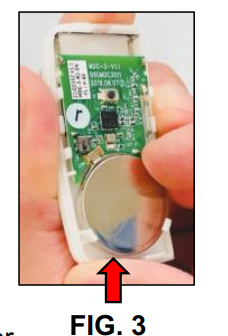

Achten Sie darauf, die Batterie wie in ABB. 3 dargestellt von unten einzusetzen bzw. einzulegen.
Schritt 6 So bringen Sie die Abdeckung wieder an:

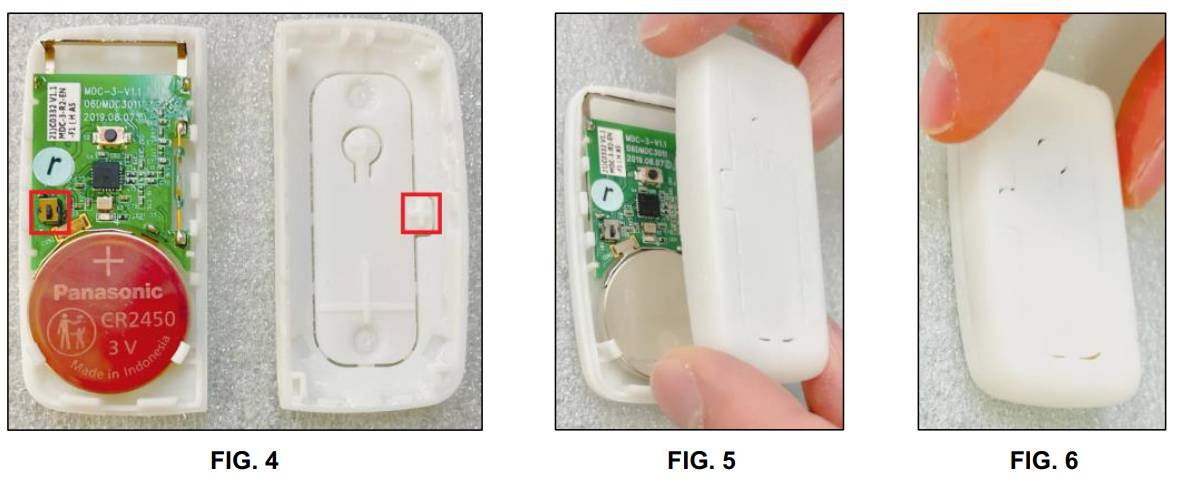

Stellen Sie sicher, dass die Markierung des Sabotage-Druckelements auf den Sabotageschalter ausgerichtet ist ( ABB. 4).
Richten Sie die abgerundeten Ecken der hinteren Abdeckung an den abgerundeten Ecken der vorderen Abdeckung aus und drücken Sie die Abdeckungen zusammen, bis Sie ein Klicken hören (ABB. 5 und 6).
Testmodus
Der Door Contact kann durch einmaliges Drücken der Test-Taste für 3 Minuten in den Testmodus versetzt werden.
Im Testmodus leuchtet die LED auf, sobald der Door Contact aktiviert wird.
Jeder weitere Druck auf die Test-Taste setzt die Testmodus-Zeit auf 3 Minuten zurück.
Erste Schritte
Schritt 1 Entfernen Sie die Batterie-Isolierlasche des Door Contact.
Schritt 2 Versetzen Sie die Alarmzentrale in den Anlernmodus; nähere Angaben entnehmen Sie dem Handbuch der Alarmzentrale.
Schritt 3 Drücken Sie die Learn/Test-Taste am Door Contact, um Signale an die Alarmzentrale zu senden.
Schritt 4 Wenn die Alarmzentrale die Signale erfolgreich empfängt, sollte sie eine Rückmeldung geben (z. B. durch Signaltöne). Zum Abschluss des Anlernvorgangs beachten Sie das Handbuch Ihrer Alarmzentrale.
Schritt 5 Nachdem der Door Contact angelernt wurde, versetzen Sie die Alarmzentrale in den Modus „Walk Test“, halten Sie den Door Contact an der gewünschten Position und drücken Sie die Test-Taste, um zu prüfen, ob sich diese Position innerhalb der Signalreichweite der Alarmzentrale befindet.
Schritt 6: Wenn Sie mit der Position des Door Contact zufrieden sind, fahren Sie mit der Installation fort.
Installation
Montagemethoden
Montieren Sie den Türkontakt mit dem Klettband, Klebeband oder Schraube am festen Rahmen einer Tür/eines Fensters.
Montieren Sie den Magneten mit Schraubmontage oder Klebemontage am beweglichen Objekt (Tür/Fenster).

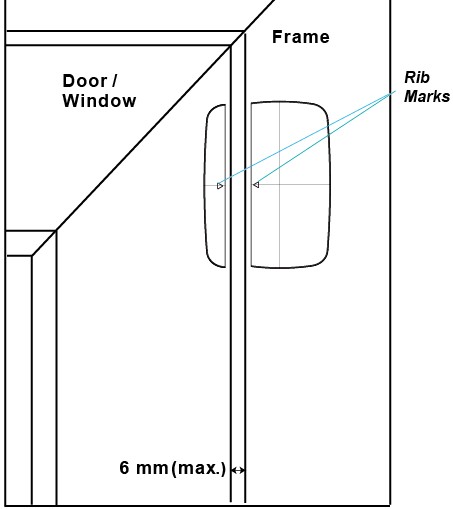

Richten Sie die Rippenmarkierungen am Magneten und am Türkontakt aus. Verwenden Sie bei Bedarf den Magnetabstandshalter, um die Rippenmarkierungen besser auszurichten.
Hinweis: Der Abstand zwischen Magnet und Türkontakt sollte bei geschlossener Tür nicht mehr als 6 mm betragen.
Montagemethoden für den Türkontakt
Schraubmontage

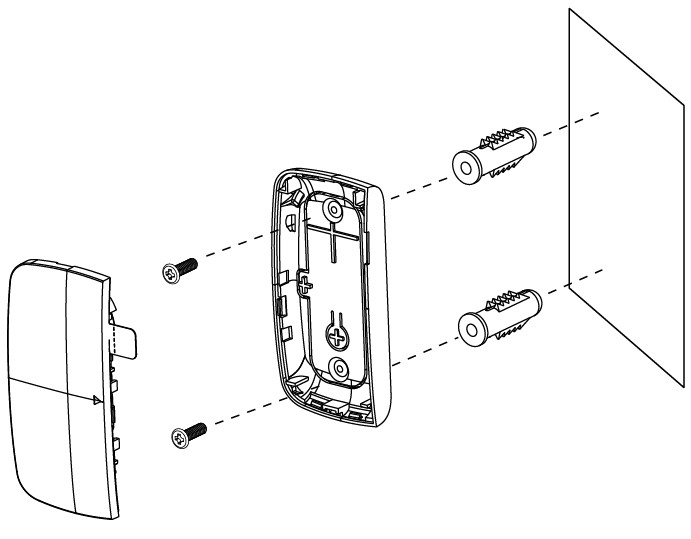

Die Rückabdeckung verfügt über zwei Montagelöcher (Sollbruchstellen), an denen der Kunststoff dünner ist, für Montagezwecke.
So montieren Sie den Türkontakt:
Entfernen Sie die Rückabdeckung vom Türkontakt.
Brechen Sie die beiden Sollbruchstellen an der Rückabdeckung durch.

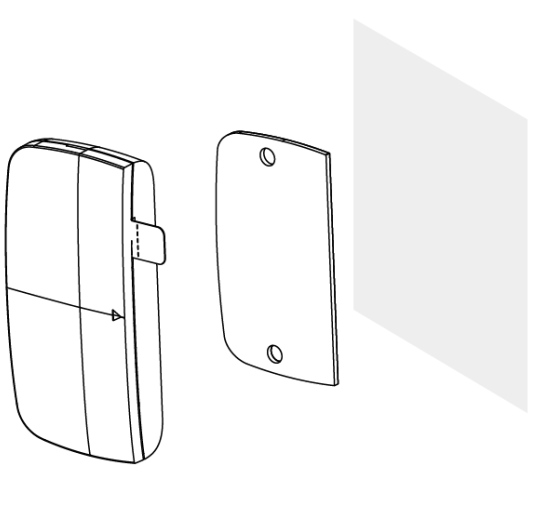

Verwenden Sie die Löcher als Schablone und bohren Sie die Löcher in den Tür-/Fensterrahmen.
Setzen Sie Dübel ein, wenn der Türkontakt auf Putz oder Ziegel montiert werden soll.
Schrauben Sie die Rückabdeckung mit einem Kreuzschlitzschraubendreher auf die Dübel.
Bringen Sie die Frontabdeckung an der Rückabdeckung an.
Klettband-Montage:
Der Türkontakt kann mit dem mitgelieferten Klettband montiert werden.
Reinigen Sie die zu montierende Oberfläche sowie die Rückseite des Türkontakts mit einem Entfetter. Montieren Sie den Türkontakt nicht auf einer rauen Oberfläche oder einer Oberfläche mit abblätternder Farbe.

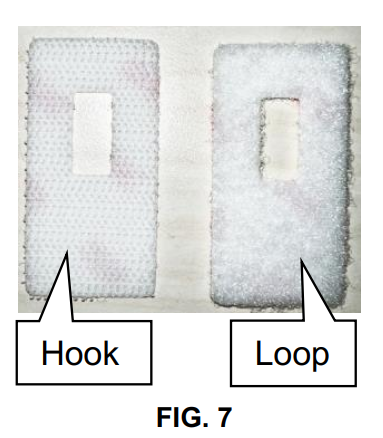

Das Klettband kann in Haken- und Schlaufenteil getrennt werden (ABB.7).

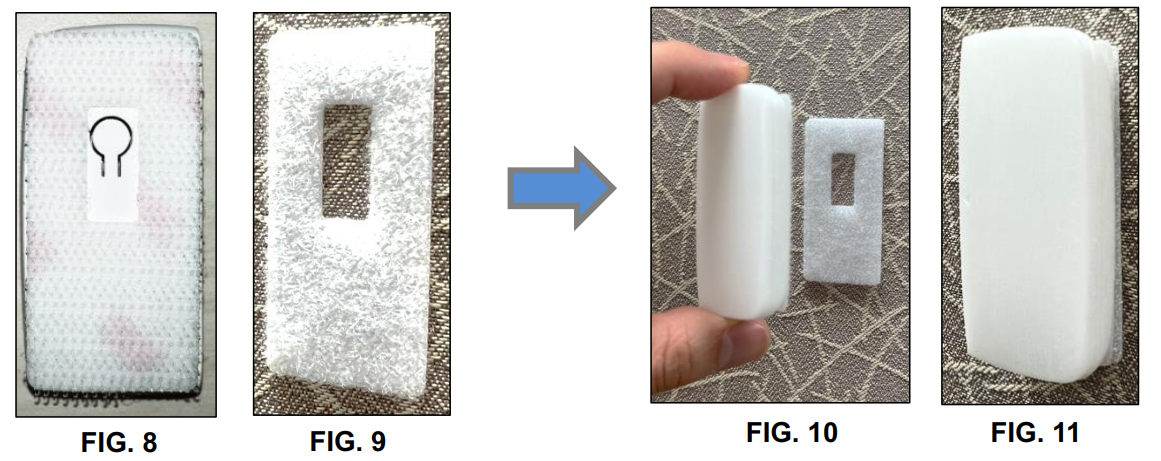

Entfernen Sie die Schutzfolie des Hakenteils und bringen Sie diesen an der Rückseite des Türkontakts an. Drücken Sie den Hakenteil 30 Sekunden lang fest an, um einen guten Kontakt sicherzustellen (ABB.8).
Entfernen Sie die Schutzfolie des Schlaufenteils und bringen Sie diesen wie in ABB.9 gezeigt an der gewünschten Montageposition an. Drücken Sie den Schlaufenteil 30 Sekunden lang fest an, um einen guten Kontakt sicherzustellen.
Bringen Sie den Türkontakt am Schlaufenteil an, der am Tür-/Fensterrahmen befestigt ist (ABB. 10&11 )
Doppelseitige Klebemontage:
Der Türkontakt kann mit dem mitgelieferten doppelseitigen Klebeband montiert werden.
Reinigen Sie die zu montierende Oberfläche sowie die Rückseite des Türkontakts mit einem Entfetter. Montieren Sie den Türkontakt nicht auf einer rauen Oberfläche oder einer Oberfläche mit abblätternder Farbe.
Entfernen Sie die Schutzfolie auf der Objektseite und bringen Sie das Klebeband am Türkontakt an. Drücken Sie das Klebeband 30 Sekunden lang fest gegen den Türkontakt, um eine gute Haftung sicherzustellen.
Entfernen Sie die Schutzfolie auf der Wandseite und bringen Sie den Türkontakt am Tür-/Fensterrahmen an. Drücken Sie den Türkontakt 30 Sekunden lang fest gegen den Tür-/Fensterrahmen, um eine gute Haftung sicherzustellen.
Montagemethoden für den Magneten
Schraubmontage
Die Rückabdeckung des Magneten verfügt über zwei Montagelöcher für Montagezwecke.
So montieren Sie den Magneten:

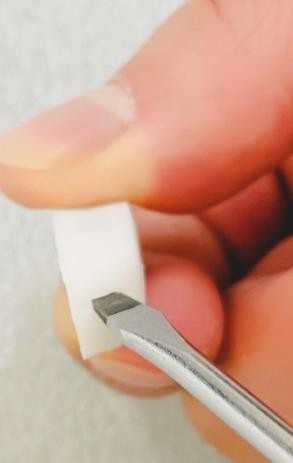

Öffnen Sie die Rückabdeckung mit einem Schlitzschraubendreher, wie im unteren linken Bild gezeigt. Setzen Sie den Schraubendreher in die vertiefte Fläche und drücken Sie nach oben, wie im unteren rechten Bild gezeigt.
Verwenden Sie die Löcher an der Rückabdeckung als Schablone und bohren Sie zwei Löcher in die Tür/das Fenster.
Setzen Sie die Dübel in die gebohrten Löcher ein.

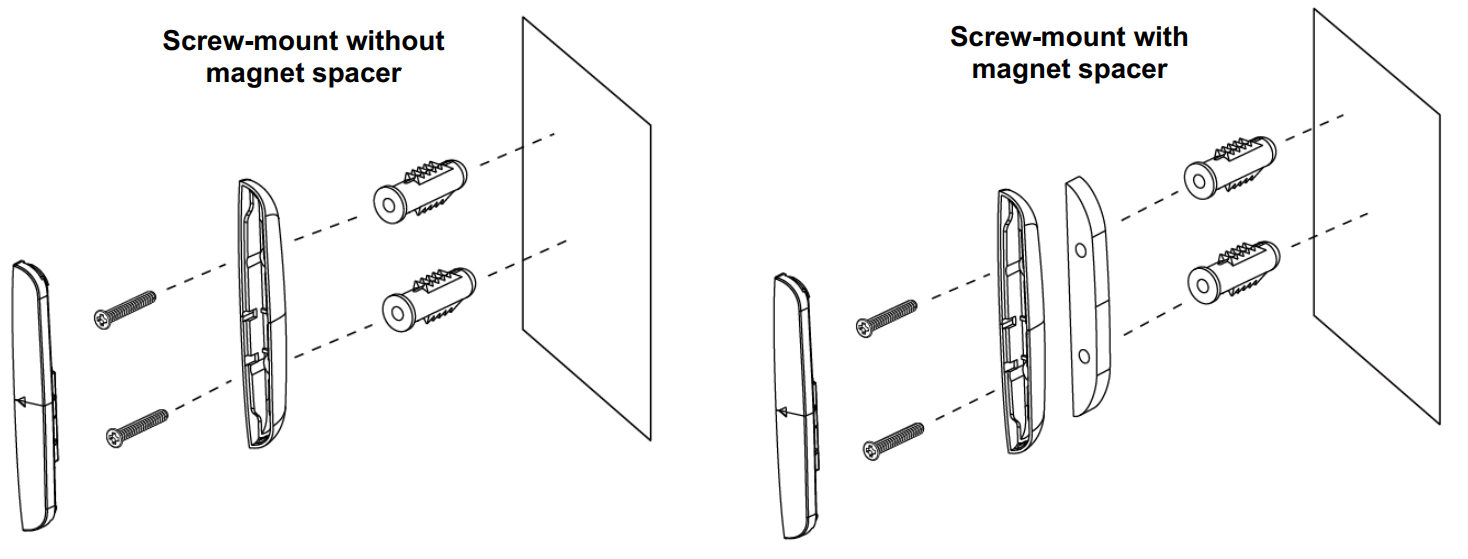

Schrauben Sie die Rückabdeckung mit einem Kreuzschlitzschraubendreher auf die Dübel. Verwenden Sie bei Bedarf den Magnetabstandshalter, um den Magneten anzuheben und die Rippenmarkierungen besser auszurichten.
Bringen Sie die Frontabdeckung an der Rückabdeckung an. Sie hören ein Klicken, wenn die Frontabdeckung fest mit der Rückabdeckung verbunden ist.
Klebemontage
Der Magnet kann auch mit dem doppelseitigen Klebepad montiert werden. Verwenden Sie bei Bedarf den Magnetabstandshalter, um den Magneten anzuheben und die Rippenmarkierungen besser auszurichten.
Reinigen Sie die zu montierende Oberfläche sowie die Rückseite des Magneten mit einem geeigneten Entfetter.
Entfernen Sie die Schutzfolie auf der Objektseite des Klebebands und bringen Sie das Klebeband am Magneten an. Drücken Sie das Klebeband fest gegen den Magneten, um eine gute Haftung sicherzustellen.
Entfernen Sie die Schutzfolie auf der Wandseite und bringen Sie den Magneten an der Tür/dem Fenster an. Drücken Sie den Magneten 30 Sekunden lang fest gegen die Tür/das Fenster, um eine gute Haftung sicherzustellen.
Hinweis: Bitte verwenden Sie das doppelseitige Klebeband oder den doppelseitigen selbstklebenden Magnetabstandshalter nicht erneut. Sie sind nicht wiederverwendbar.
