Tilt-GDC3
Garagentor-Neigungssensor
Einführung
Wichtiger Hinweis: Dieses Gerät verfügt nicht über einen eigenständigen Betrieb, eine VESTA-220 (GDC-3) Garagentorsteuerung wird benötigt, um ordnungsgemäß mit einer VESTA-Alarmzentrale zu funktionieren.
Meldet dem System Neigungen von 35° bis 55°

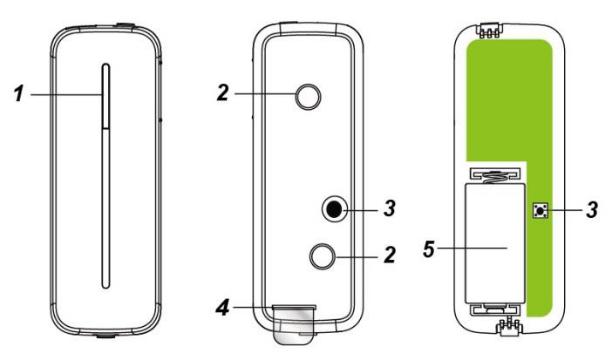

Testtaste / LED-Anzeige
Testtaste:
Drücken Sie die Testtaste, um einen Anlerncode an den GDC-3 zu übertragen.
Drücken Sie die Testtaste, um die Garagentorposition zu melden und für 3 Minuten in den Testmodus zu wechseln. Im Testmodus leuchtet die LED auf, wann immer der Garagentor-Neigungssensor aktiviert wird.
LED-Anzeige:
Die LED blinkt 3 Mal, wenn ein Anlerncode übertragen wird.
Die LED leuchtet auf, wann immer das Gerät im Testmodus ausgelöst wird.
Die LED leuchtet auf, wann immer der Sabotagekontakt aktiviert wird.
(Tor geöffnet) Bei einem Gerätefehler oder im Testmodus blinkt die LED 6 Mal.
(Tor geschlossen) Bei einem Gerätefehler oder im Testmodus blinkt die LED 6 Mal. Nach 10 Sekunden blinkt die LED 3 Mal.
Wenn die Batterie erschöpft ist, stellt der Garagentor-Neigungssensor sämtliche Funktionen ein, die LED blinkt alle 4 Sekunden.
Befestigungslöcher
Dienen zur Befestigung und Verschraubung des Garagentor-Neigungssensors direkt am oberen Bereich des Garagentors.
3. Sabotagekontakt
Wenn der Garagentor-Neigungssensor montiert ist, wird der Sabotagekontakt vollständig gegen das Garagentor gedrückt.
Wenn die Gerätabdeckung geöffnet oder das Gerät von der Montagefläche entfernt wird, wird der Sabotagekontakt ausgelöst.
Die LED blinkt 6 Mal und sendet ein Sabotagesignal, um den/die Benutzer über diesen Zustand zu informieren.
Batterieisolierung
Batteriefach
Der Garagentor-Neigungssensor wird von einer CR123 3V Lithiumbatterie mit Strom versorgt. Bei niedriger Batteriespannung wird ein Signal für schwache Batterie an die Alarmzentrale gesendet, um den/die Benutzer über diesen Zustand zu informieren.
