OPT-BXS-BUS
Bus-Transmitter für OPTEX-Melder
Der Transmitter wird in Bewegungsmeldern installiert und ermöglicht es diesen, verdrahtete Signale über den BUS-Anschluss an die Alarmzentrale zu senden. Der Transmitter kann in die folgenden 4 Bewegungsmelder-Modelle eingebaut werden: QXI-RDT-X5, BXS-RAM, VXS-RDAM und WXI-RAM.

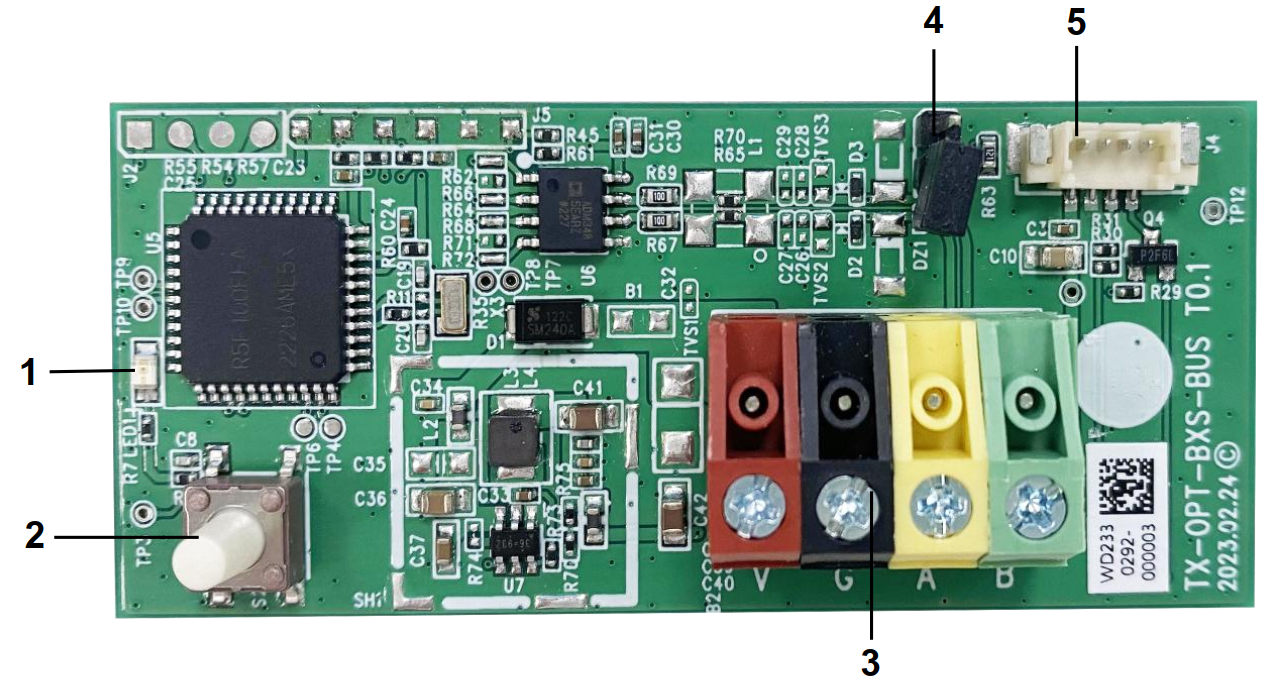

Identifizierung der Teile
LED-Anzeige (Rot)
Testtaste
BUS-Anschluss
Jumper-Schalter für Abschlusswiderstand
Aktivieren Sie in jedem BUS-Netzwerk die Jumper für den Abschlusswiderstand an beiden Endpunkten (den zwei am weitesten entfernten Knotenpunkten), um Signalreflexionen zu vermeiden und eine stabile Kommunikation sicherzustellen. Wenn der Transmitter einer der Endpunkte ist, stellen Sie diesen Jumper-Schalter auf ON.
Jumper On aktiviert den Abschlusswiderstand.
Jumper Off deaktiviert den Abschlusswiderstand
– Wenn der Jumper auf OFF steht, befindet sich die Kommunikationsfähigkeit auf normalem Niveau.
– Wenn der Jumper auf ON steht, wird die Kommunikationsfähigkeit verbessert.
5. PIR-Anschluss
LED-Anzeige
Im normalen Betriebsmodus bleibt die LED-Anzeige aus, außer in den folgenden Situationen:
Wenn der Bewegungsmelder eingeschaltet wird, blinkt die rote LED etwa 12 Sekunden lang. Sobald der Transmitter erfolgreich verbunden ist, erlischt die rote LED.
Wenn der Sabotageschalter ausgelöst wird, blinkt die LED, um anzuzeigen, dass ein „Tamper„-Signal übertragen wird.
Wenn der Sabotagezustand anhält, blinkt die LED bei jeder Übertragung einer erkannten Bewegung.
Stromversorgung
Wenn der Transmitter mit dem PIR-Melder verbunden und fest mit einer Hybrid-Alarmzentrale verdrahtet ist, kann die 13,5V-Stromversorgung von der Hybrid-Alarmzentrale bereitgestellt werden.
Achtung
Die Verkabelung des Transmitters darf nur von zertifizierten Technikern mit entsprechenden Kenntnissen und Schulungen im Bereich Elektrotechnik durchgeführt werden.
Stellen Sie vor der Installation oder Wartungsarbeiten sicher, dass die Stromversorgung getrennt wurde.
Verkabelung des Transmitters
Bevor Sie den Transmitter an den Systembus anschließen, schalten Sie bitte die Stromversorgung aus.

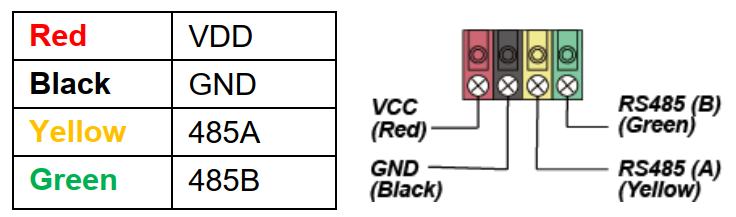

Zur Unterstützung bei den Kabelanschlüssen sind die Anschlussklemmen an jedem BUS-Systemmodul farblich gekennzeichnet.
Für eine optimale Kommunikation im BUS-Netzwerk aktivieren Sie die Jumper für den Abschlusswiderstand nur an beiden Endpunkten (den zwei am weitesten entfernten Knotenpunkten), um Signalreflexionen zu vermeiden und die Kommunikationsstabilität zu verbessern. Aktivieren Sie KEINE Jumper an zwischengeschalteten BUS-Geräten – nur die beiden Endpunkte sollten aktivierte Jumper haben.
Hinweis:
Das steckbare Design der BUS-Anschlussklemmen verbessert die Installationseffizienz. Vor der Verkabelung können Sie die Anschlussklemmen zur besseren Handhabung von der Platine entfernen und nach der Verkabelung wieder einstecken.
Achten Sie beim erneuten Anbringen der Klemme an der Platine nach dem Abziehen darauf, die Klemme in der gleichen Ausrichtung zu montieren, um mögliche Gefahren zu vermeiden.
Der PIR-Melder sollte mit dem Transmitter verbunden werden, bevor der Transmitter an den Systembus der Alarmzentrale angeschlossen wird.
Fehlerhafte Anschlüsse führen zu Ausfällen oder fehlerhaftem Betrieb. Überprüfen Sie die Verkabelung und stellen Sie korrekte Anschlüsse sicher, bevor Sie die Stromversorgung anlegen.
Installation des Senders
Bringen Sie das doppelseitige Schaumstoffklebeband auf dem markierten Rechteck an der Rückseite des Senders an.
Suchen Sie eine geeignete Position am Bewegungsmelder und installieren Sie den Sender an dieser Position.
Anlernen
Bitte befolgen Sie die nachfolgenden Schritte, um den Melder in die Hybrid-Alarmzentrale anzulernen.
Schritt 1
Nachdem Sie den Sender am Bewegungsmelder installiert und den Melder mit der Alarmzentrale verbunden haben, schalten Sie die Alarmzentrale ein. Der Melder wird ebenfalls mit Strom versorgt.
Schritt 2
Klicken Sie auf der lokalen Webseite der Alarmzentrale auf „Learning“, um die Anlernseite aufzurufen.
Schritt 3
Klicken Sie auf „Start“, um den Anlernmodus zu aktivieren. Wenn der Sender in einem BXS-RAM oder WXI-RAM montiert ist, wird der Melder als 2 separate Geräte erkannt und belegt beim Anlernen 2 Zonen in der Alarmzentrale.
Schritt 4
Klicken Sie auf „Add“, um den Melder in die Alarmzentrale aufzunehmen.
Schritt 5
Wenn der Melder erfolgreich in die Alarmzentrale angelernt wurde, wird er im Bereich „Learned Device“ angezeigt.
Identifizierung
Die Funktion „Identify“ dient zur Lokalisierung eines bestimmten BUS-Geräts im verkabelten BUS-System. Diese Funktion ist hilfreich, um zu unterscheiden, welches Gerät welches ist, insbesondere bei großen Installationen mit zahlreichen BUS-Geräten.
So lokalisieren Sie den Melder im BUS-System:
Schritt 1 Klicken Sie auf der Webseite der Hybrid-Alarmzentrale in der Geräteliste nach dem entsprechenden Geräteeintrag auf „Identify“.
Schritt 2 Wenn der Melder das Signal von der Hybrid-Alarmzentrale empfängt, zeigt die Webseite eine Erfolgsmeldung an, und die LED-Anzeige des Melders blinkt 10-mal, um dem Benutzer den Standort anzuzeigen.
Hinweis:
Wenn auf der Webseite eine Zeitüberschreitungsmeldung angezeigt wird, bedeutet dies, dass der Melder das Signal von der Alarmzentrale nicht empfangen hat.
Bitte überprüfen Sie, ob der Melder ordnungsgemäß und innerhalb der zulässigen Verkabelungsdistanz mit der Alarmzentrale verbunden ist.
Gehtest
Um sicherzustellen, dass der Melder nach dem Anlernen mit der Alarmzentrale kommunizieren kann, versetzen Sie die Alarmzentrale in den Gehtest-Modus und drücken Sie die Testtaste am Melder, um ein Testsignal an die Alarmzentrale zu senden.
Wenn die Alarmzentrale das Testsignal empfängt, ertönt einmal ein Signalton, und die Informationen des PIR-Melders werden entsprechend oben in der Geräteliste angezeigt.
Hinweis:
Wenn nach dem Drücken der Testtaste keine Reaktion von der Alarmzentrale erfolgt, bedeutet dies, dass die Alarmzentrale das Testsignal vom Gerät nicht empfangen hat.
Bitte überprüfen Sie, ob OPT-BXS-BUS ordnungsgemäß und innerhalb der zulässigen Verkabelungsdistanz mit der Alarmzentrale verbunden ist.
Überwachung
Der Melder führt in regelmäßigen Abständen einen Selbsttest durch, indem er alle 75 Sekunden ein Überwachungssignal sendet.
Wenn die Alarmzentrale über einen voreingestellten Zeitraum kein Signal vom Melder empfangen hat, zeigt die Alarmzentrale an, dass bei diesem Melder eine Störung vorliegt.
Fernkonfiguration
Nachdem der Melder in die Alarmzentrale angelernt wurde, können seine Empfindlichkeit, der Sleep-Timer, die Alarmbenachrichtigung mit LED sowie die Anti-Masking-Funktion an der Alarmzentrale ferngesteuert programmiert werden.
Fernkonfigurationen überschreiben die DIP-Schalter-Einstellungen. Es wird empfohlen, die Fernkonfiguration anstelle der DIP-Schalter-Einstellung zu verwenden.

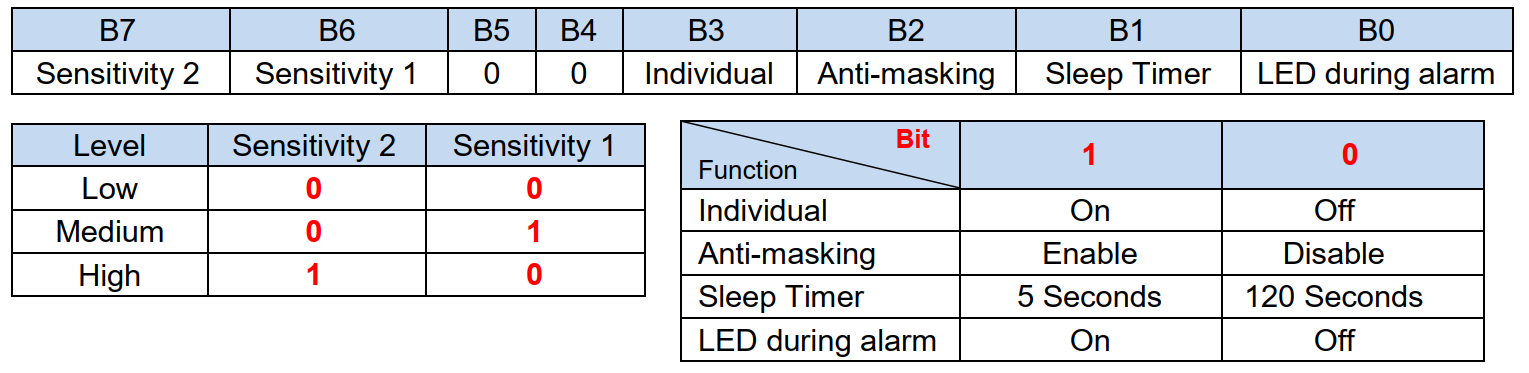

Die Fernkonfigurationen entnehmen Sie bitte der nachfolgenden Tabelle:
Beispiel: Zur Konfiguration der folgenden Einstellung
Empfindlichkeit → Medium // Individual → Off // Anti-Masking → Enable // Sleep-Timer → 5 Seconds // LED → On
Der Einstellungswert lautet 0100 0111, der in hex 0x47 umgerechnet werden muss.

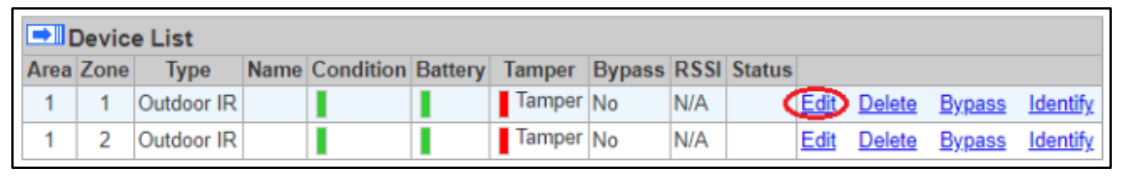

Schritt 1. Klicken Sie nach dem Anlernen des Melders auf „Edit“ im entsprechenden IR-Eintrag.
<HINWEIS> Für den als 2 Geräte erkannten Melder wählen Sie zur Konfiguration den IR-Sensor mit der ID aus, die auf „00“ endet.

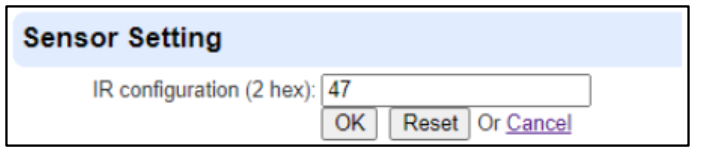

Schritt 2. Geben Sie den Hex-Wert in der IR-Konfiguration ein und klicken Sie auf OK, um die Einstellung zu speichern.
