VESTA LITE 4G+IP Hybrid-Alarmanlage
Willkommen bei der VESTA Wissensdatenbank für Funk- und Hybrid-Alarmzentralen. Hier finden Sie alle wesentlichen Informationen zur Installation, Konfiguration und Wartung von VESTA-Alarmzentralen, die über Funkkommunikation und Hybridsysteme betrieben werden.
Diese Anleitung richtet sich an Techniker, Systemintegratoren und fortgeschrittene Anwender, die ein detailliertes Verständnis dieser Alarmzentralen benötigen. Sie enthält Schritt-für-Schritt-Anleitungen, Tipps zur Fehlerbehebung, Angaben zur Gerätekompatibilität sowie bewährte Verfahren zur Optimierung der Systemleistung.
KURZANLEITUNG
1. Registrierung der Alarmzentrale als Installateur und Benutzer
1.1 Registrierung als Installateur

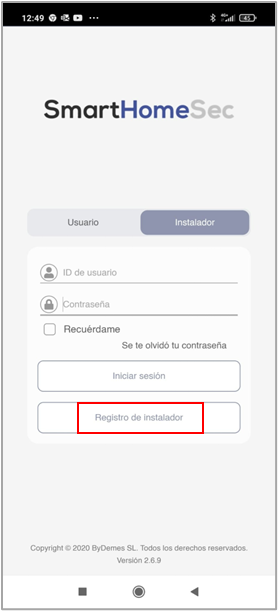

Schritt 1: Melden Sie sich als Installateur in der SmartHomeSec-App an

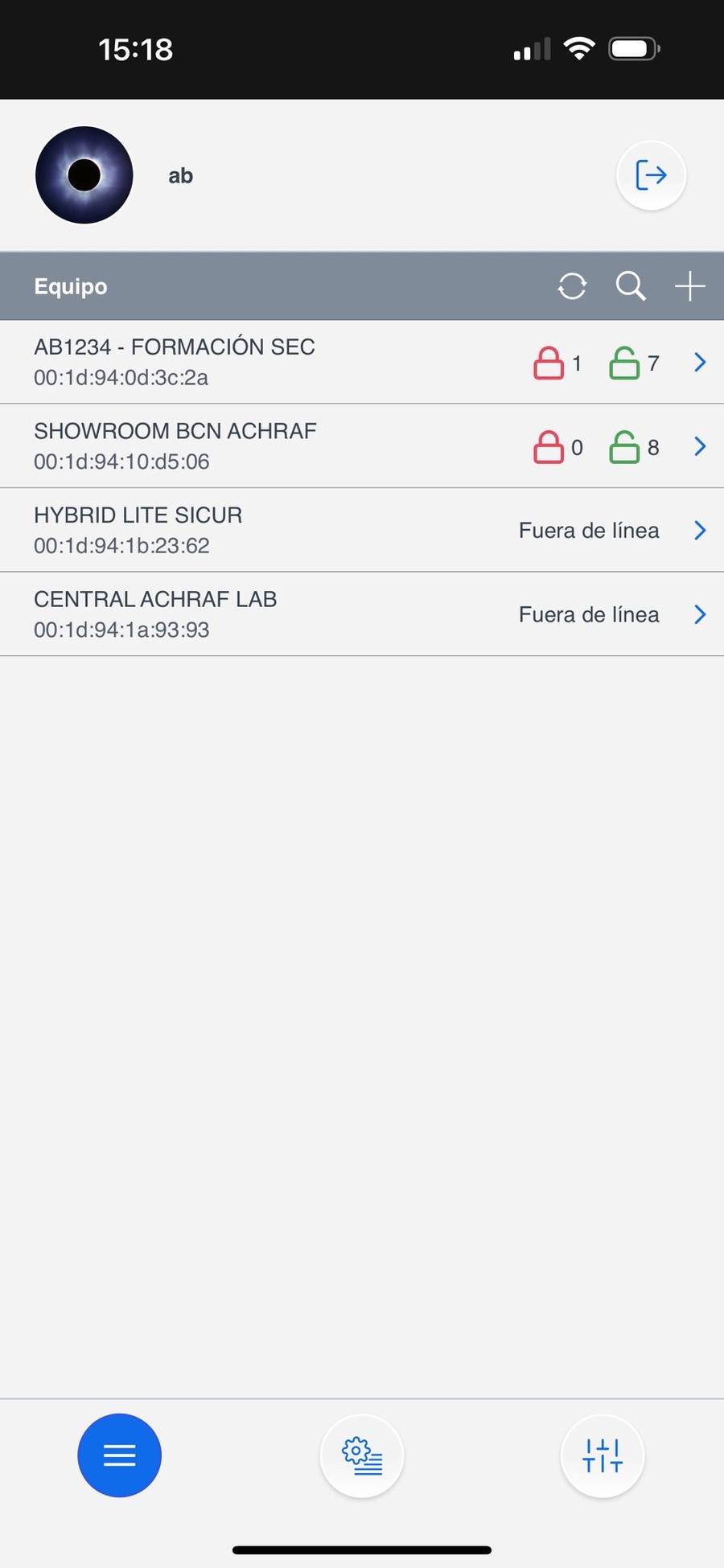

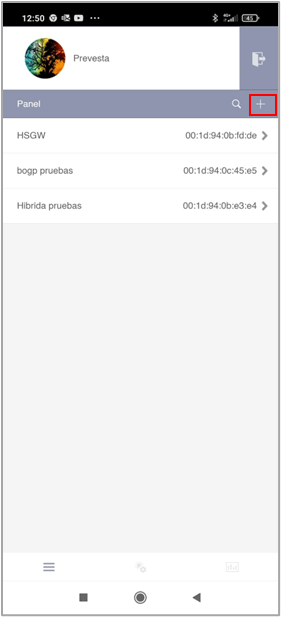

Schritt 2: Wählen Sie die Schaltfläche +
(Alarmzentrale hinzufügen)

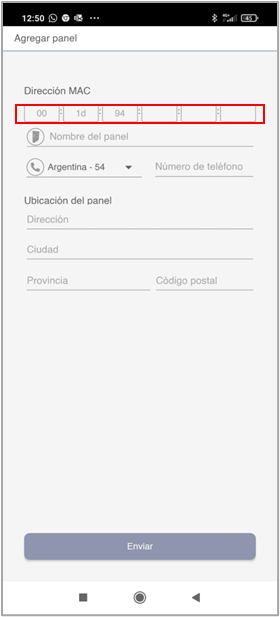

Schritt 3: Geben Sie die MAC-Adresse der Alarmzentrale ein, die auf einem Etikett der Zentrale zu finden ist
Sobald die Alarmzentrale als Installateur registriert ist, ist sie bereit ✨ für die Konfiguration.
Die Alarmzentrale muss eingeschaltet und mit dem Internet verbunden sein. Nach dem Einschalten haben wir 15 Minuten Zeit, um die Alarmzentrale zu registrieren.
Die MAC-Adresse der Alarmzentrale befindet sich immer physisch an einer Seite der Zentrale. Im Feld NAME sollten wir den Teilnehmer oder einen beliebigen Bezeichner der Alarmzentrale eintragen.
2. Registrierung des Benutzerkontos
Das Benutzerkonto dient zur Steuerung des Systems und ist für den Endbenutzer bestimmt. Über die SmartHomeSec-App ermöglicht dieses Konto das Scharf- und Unscharfschalten sowie die Durchführung aller Vorgänge. Es gibt zwei Arten von Benutzerkonten: Master und Slave.
Das erste Konto, das wir registrieren, ist das Master-Konto. Der Hauptunterschied zwischen dem Master- und dem Slave-Konto besteht darin, dass das Master-Konto das Anlegen neuer Benutzer erlaubt, während das Slave-Konto keine neuen Konten erstellen kann.

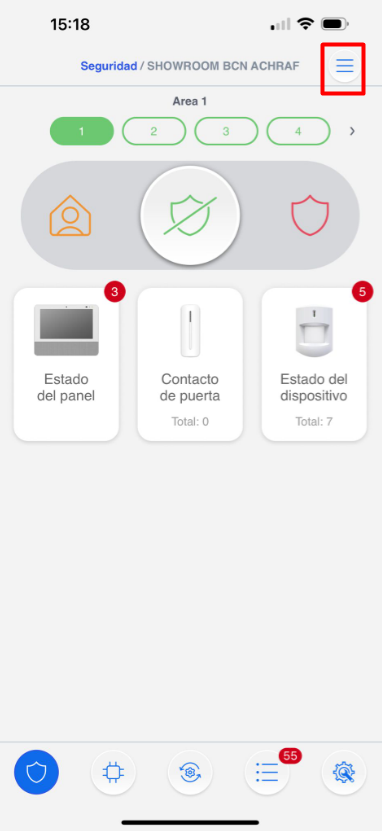

Schritt 1: Greifen Sie als Installateur auf die Alarmzentrale zu, der Standardcode lautet [7982]
Schritt 2: Wählen Sie den Menüabschnitt Hauptsystem

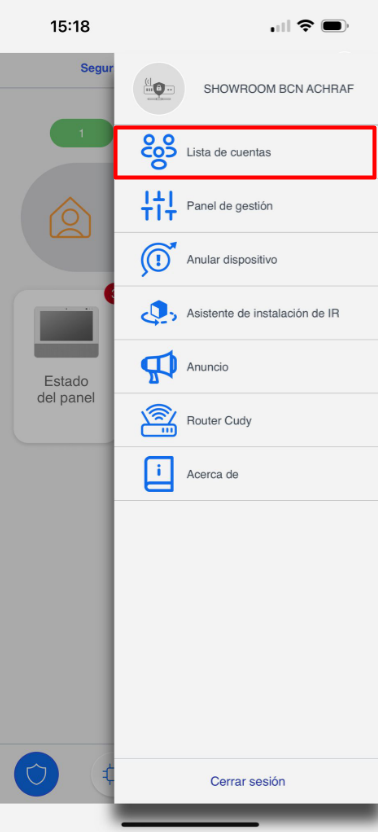

Schritt 3: Wählen Sie Kontoliste

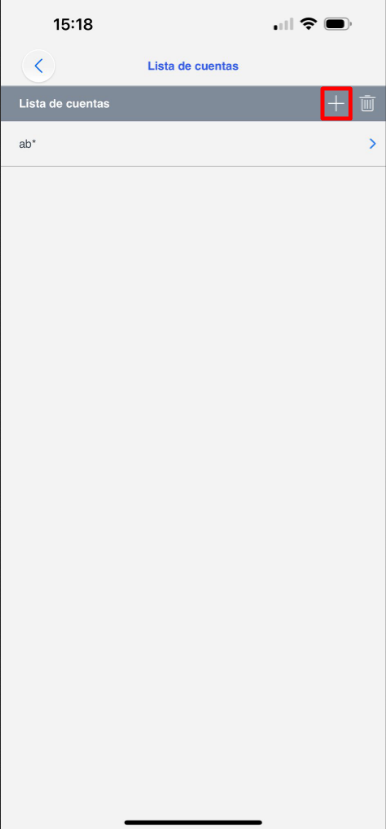

Schritt 4: Wählen Sie Hinzufügen

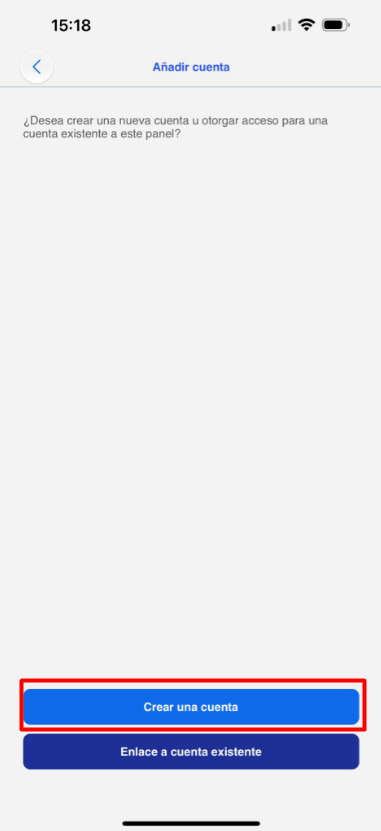

Schritt 5: Wenn es sich um einen neuen Benutzer handelt: Wählen Sie Konto erstellen

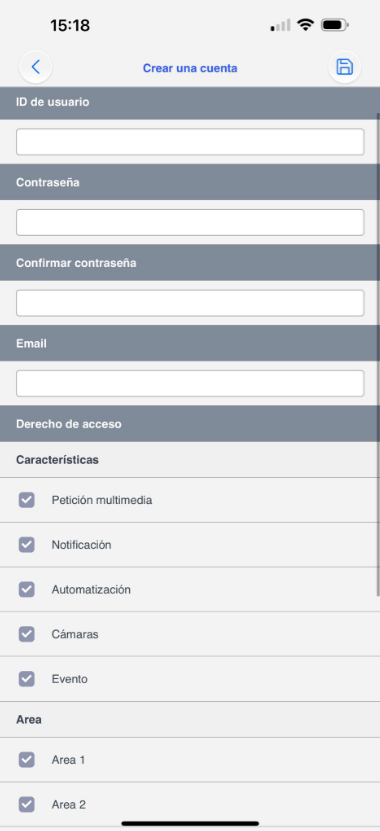

Schritt 6: Füllen Sie die Benutzerdaten für den App-Zugriff aus
Benutzerregistrierung abgeschlossen! Informationen zur Bedienung mit der Benutzer-App finden Sie in der SmartHomeSec-Benutzeranleitung.
3. Geräte hinzufügen und konfigurieren
Um VESTA-Funkgeräte hinzuzufügen und zu konfigurieren, gehen Sie wie folgt vor:
3.1 Geräte hinzufügen

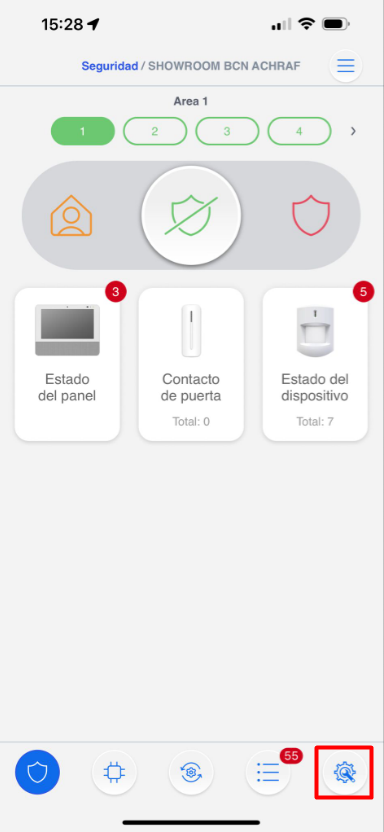

Schritt 1: Rufen Sie die Konfiguration der Alarmzentrale über die Installer-APP auf:

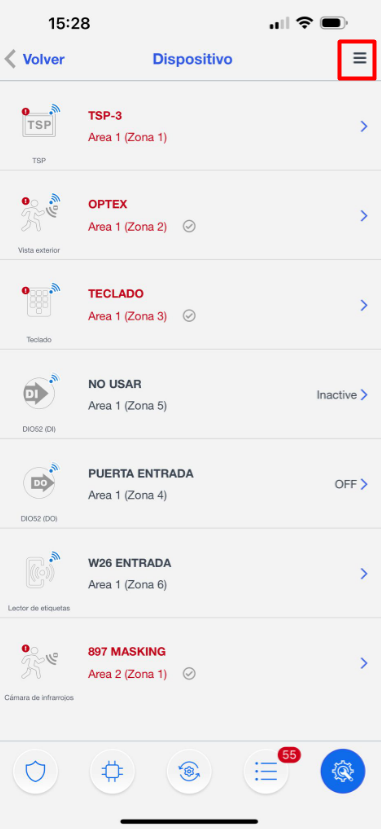

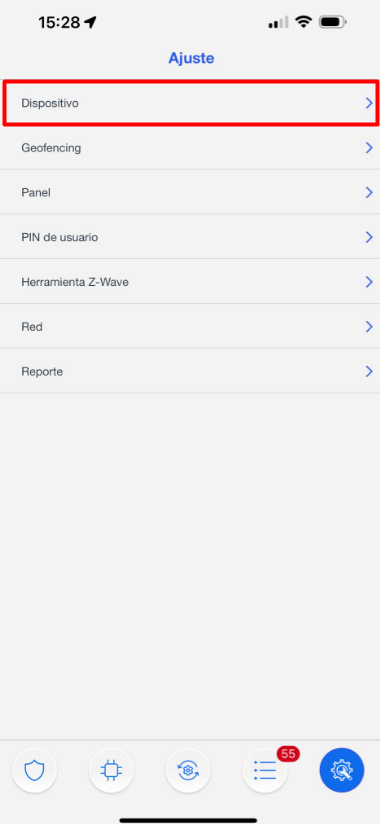

Schritt 2: Wählen Sie im Menü "Devices" aus.

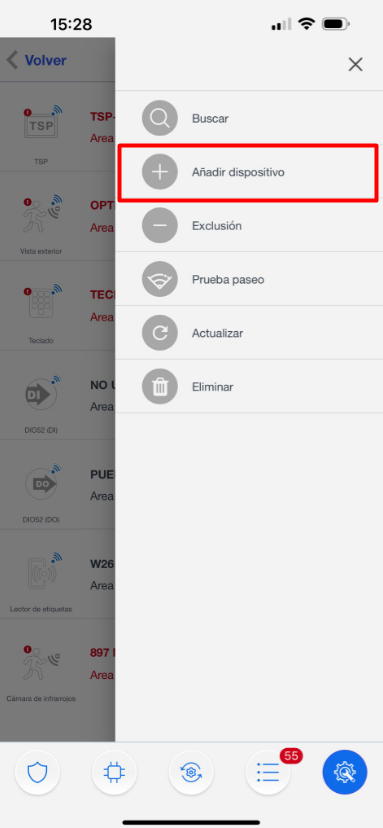

Schritt 3: Klicken Sie im Menü auf "Add device".
Schritt 4: Wählen Sie den Gerätetyp aus, den Sie hinzufügen möchten, z. B. Bewegungsmelder. Halten Sie die Anlerntaste am Gerät gedrückt, bis die LED blinkt (beachten Sie hierzu die Anleitung des jeweiligen Geräts).
Schritt 5: Folgen Sie den Anweisungen auf dem Bildschirm, um den Anlernvorgang abzuschließen. Die Alarmzentrale bestätigt das erfolgreiche Hinzufügen des Geräts.

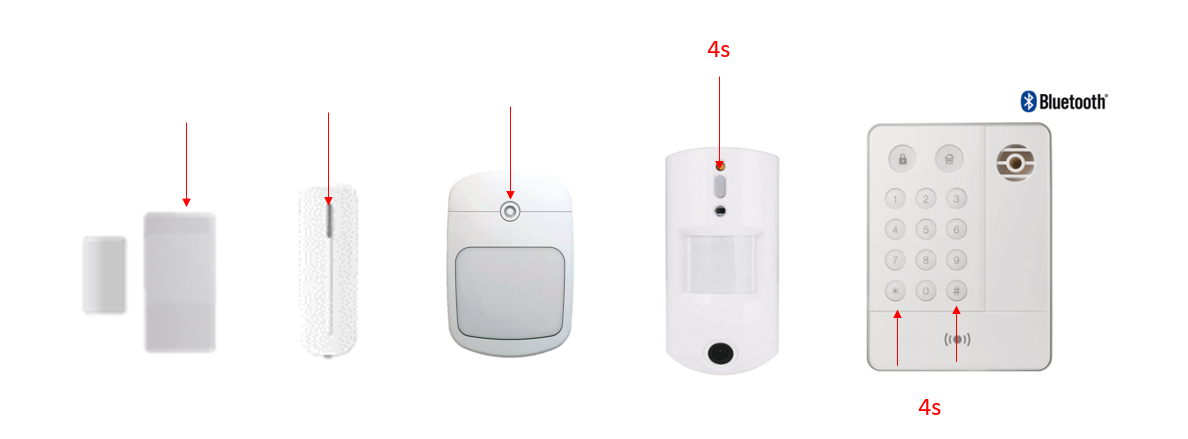

Wichtig! Bei PIRCAMS und Tastaturen: Die Taste muss 3 bis 4 Sekunden lang gedrückt werden. Bei allen anderen Geräten genügt ein kurzer Tastendruck, um sie hinzuzufügen.

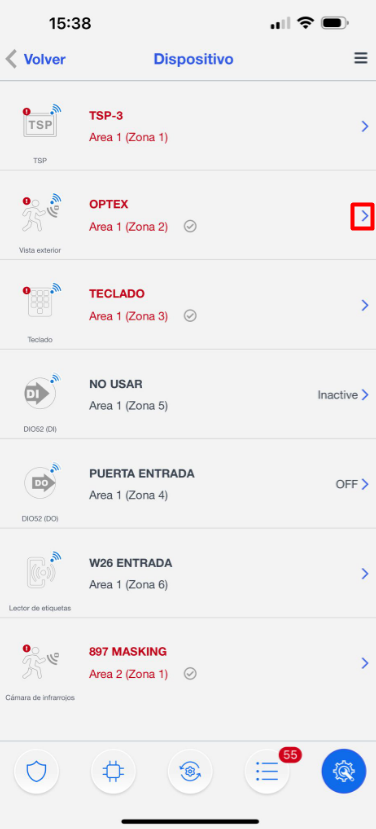

Nach dem Hinzufügen sind die Funkgeräte einsatzbereit und können im gleichen Menübereich verwaltet werden. Hier ein Beispiel für die Konfiguration der Melderattribute:
3.2 Zonenkonfiguration
Um die Zonen korrekt zu konfigurieren, ist es wichtig, mit den verfügbaren Attributen und deren Auswirkung auf das Verhalten des Alarmsystems vertraut zu sein.

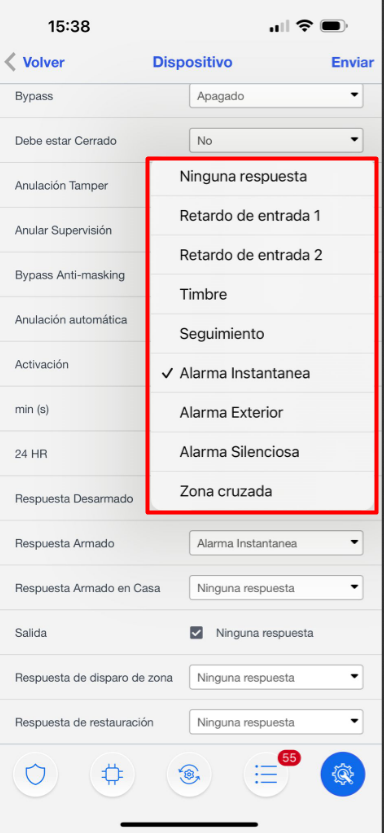

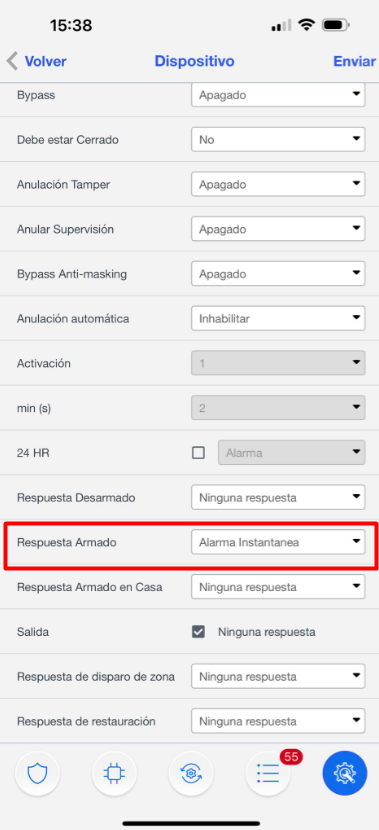

Beispiel: Interior ist eine Sofortzone und Entry ist eine verzögerte Zone; wir können diese Attribute im Bereich Response on arming zuweisen, was bedeutet "Wenn das System scharf geschaltet wird."
4. Konfiguration der Alarmzentrale und Meldung an die ARC (Alarmempfangszentrale)
4.1 Sicherheitskonfiguration
Dieser Abschnitt beschreibt, wie Sie die Sirenendauer im Alarmfall anpassen und die Ein- und Ausgangsverzögerungen einstellen. Zur einfacheren Identifizierung und Anpassung sind kritische Optionen in der Farbe **Rot** hervorgehoben.

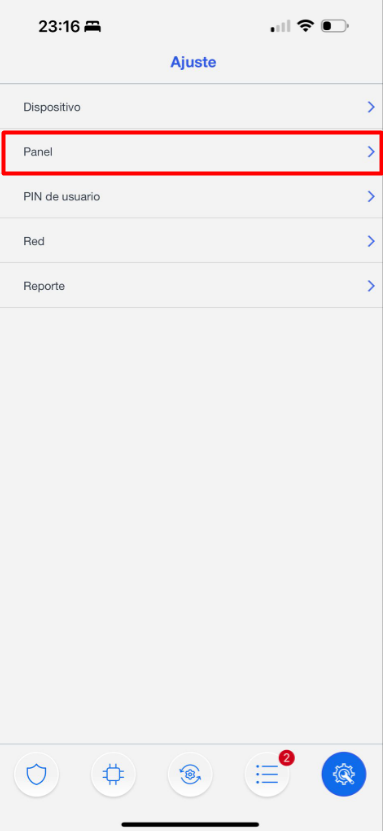

Ajustes -> Panel

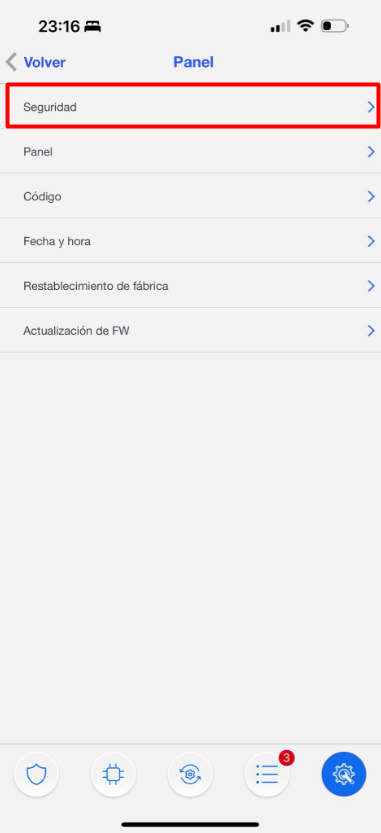

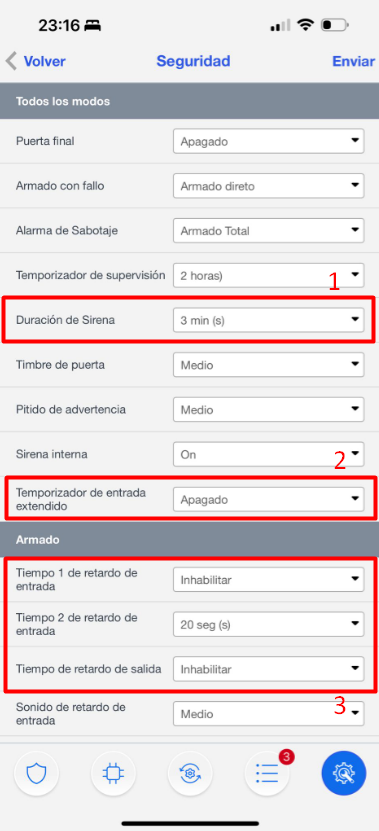

Ajustes -> Panel -> Seguridad
Die Sirenendauer im Alarmfall
Das Aktivieren dieser Option verzögert die Alarmmeldung um 30 Sekunden. (Empfohlen wird, diese Option AUS zu lassen)
Einstellen der Ein- und Ausgangsverzögerungen
4.2 Konfiguration der Alarmzentrale

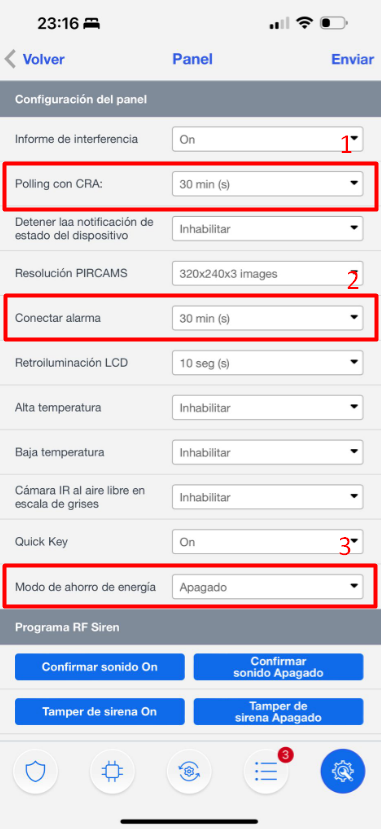

Settings -> Panel

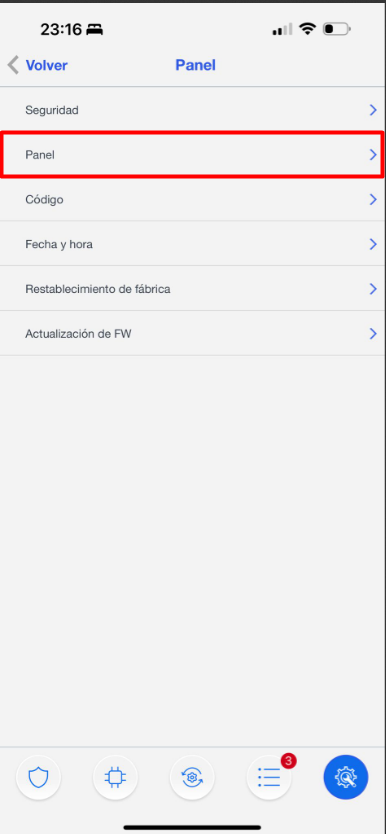

Settings-> Panel -> Panel
Polling –> Testzeit zur ARC
4.3 Benutzercodes konfigurieren
Inslogging -> Settings

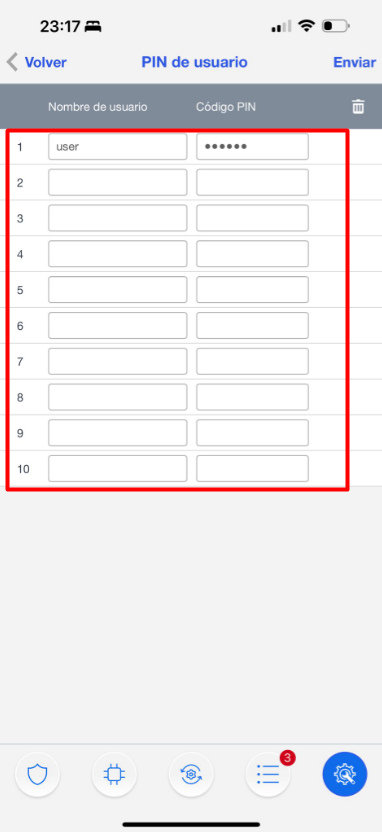

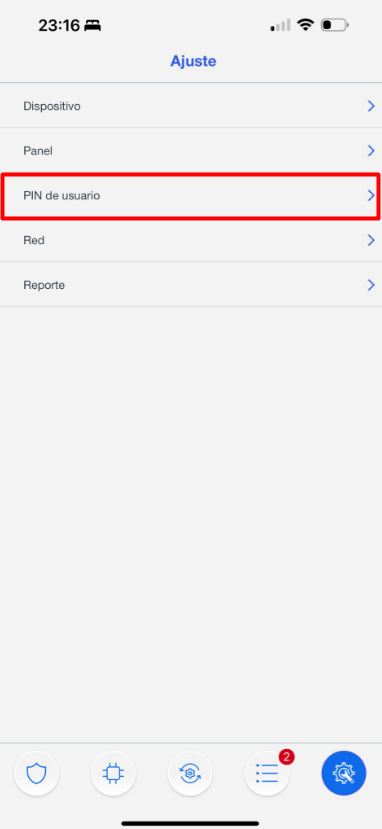

Settings -> User PIN
Fügen Sie den Namen und den Code für jeden Benutzer hinzu. Dieser Code ermöglicht es dem Benutzer, die Modi über die APP oder die Tastaturen zu wechseln. Weitere Informationen finden Sie im Benutzerhandbuch.
4.4 Aktualisierung der Alarmzentrale
Es ist wichtig, die Alarmzentrale stets auf dem neuesten Stand zu halten, um eine optimale Systemleistung und Sicherheit zu gewährleisten. Updates können wichtige Verbesserungen, Fehlerbehebungen und Sicherheitspatches enthalten, die vor bekannten Schwachstellen schützen.
Ajustes -> Panel

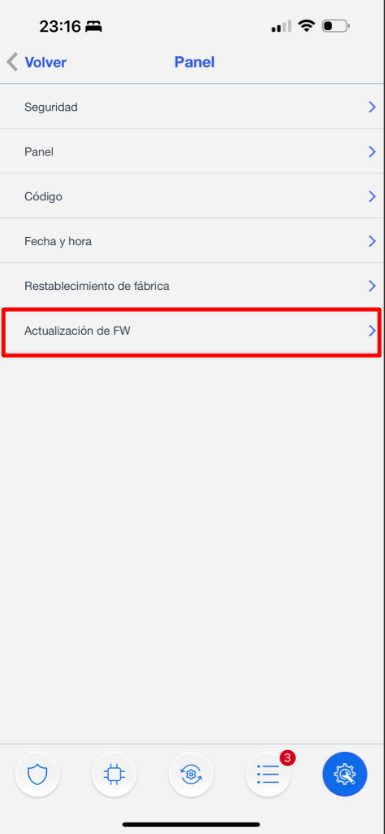

Panel -> Actualización de FW

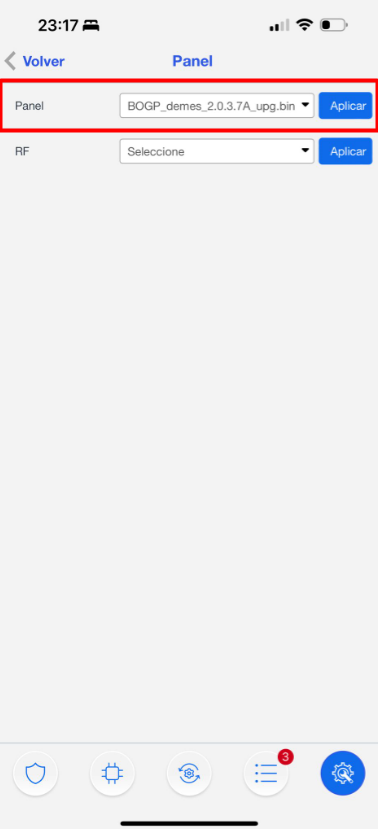

Wählen Sie aus der Liste die Firmware mit der höchsten Version aus (höchste Zahl und höchster Buchstabe).
HINWEIS: Bei der Alarmzentrale kann die Aktualisierung über 2G oder bei schlechter Netzabdeckung bis zu 8 Minuten dauern.
Wenn die Alarmzentrale über 4G/LTE mit guter Netzabdeckung kommuniziert, kann die Aktualisierung 3-5 Minuten dauern.
Sobald sich die Alarmzentrale im Aktualisierungsmodus befindet, schalten Sie sie unter keinen Umständen aus und trennen Sie sie nicht. Die Alarmzentrale startet automatisch neu.
DAS AUSSCHALTEN DER ALARMZENTRALE WÄHREND EINER AKTUALISIERUNG KANN DAZU FÜHREN, DASS SIE VOLLSTÄNDIG FUNKTIONSUNFÄHIG WIRD.
4.5 Konfiguration der Meldung an die ARC (Alarmempfangszentrale)
Reporte Eventos

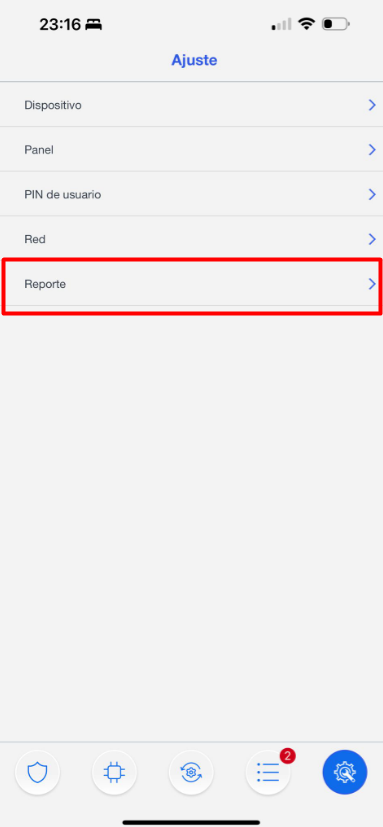

Settings -> Report

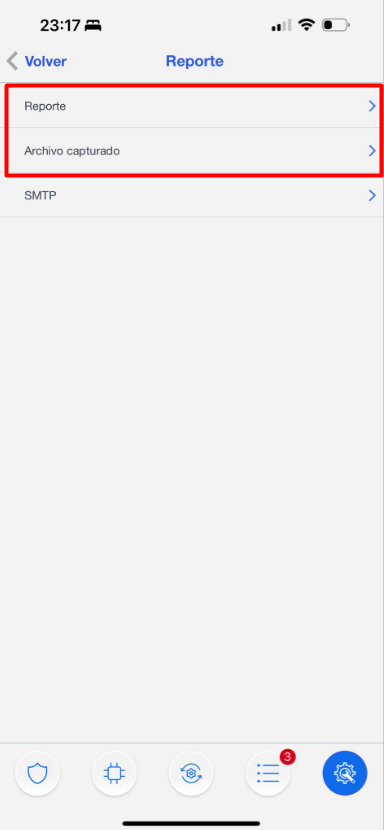

Im Abschnitt Report finden wir die Meldungskonfiguration für Ereignisse und aufgenommene Dateien für PIRCAMS-Fotos.

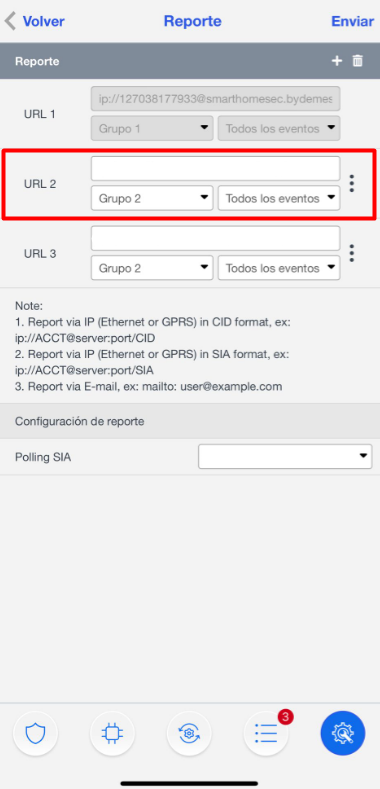

In diesem Abschnitt konfigurieren wir die Melde-URL unserer ARC, und sehr wichtig, die GRUPPE 2 oder höher, da Gruppe 1 für die APP verwendet wird. Beispiele finden Sie in ANHANG 2
ANHANG 2
Beispiele für die Meldung von EREIGNISSEN in verschiedenen Protokollen:
🔥 MANITOU (am häufigsten in Spanien verwendet): ip://ACCT@IP:PORT/MAN
SIA: ip://ACCT@IP:PORT/SIA2
CID: ip://ACCT@IP:PORT/CID
Fotomeldung.

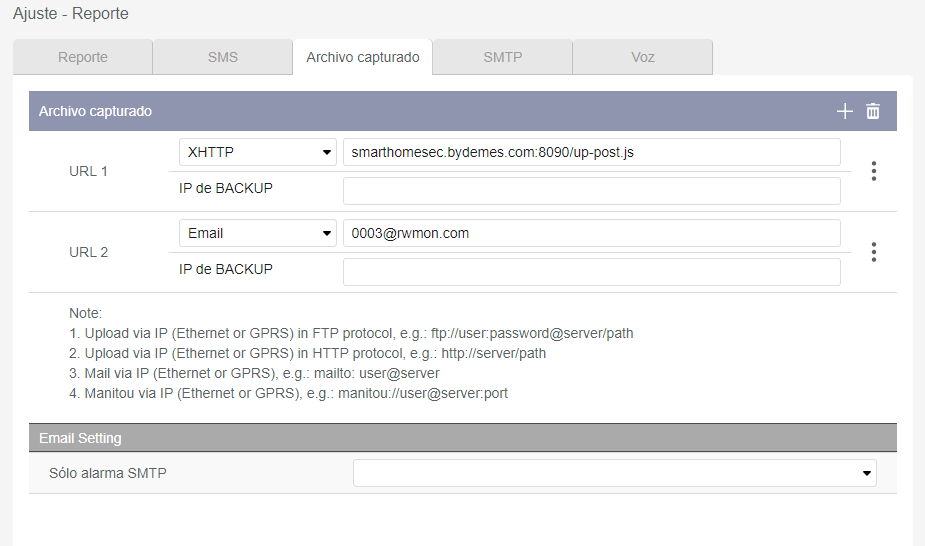

Settings -> Report
Im Abschnitt Report finden wir die Meldungskonfiguration für Ereignisse und aufgenommene Dateien für PIRCAMS-Fotos.

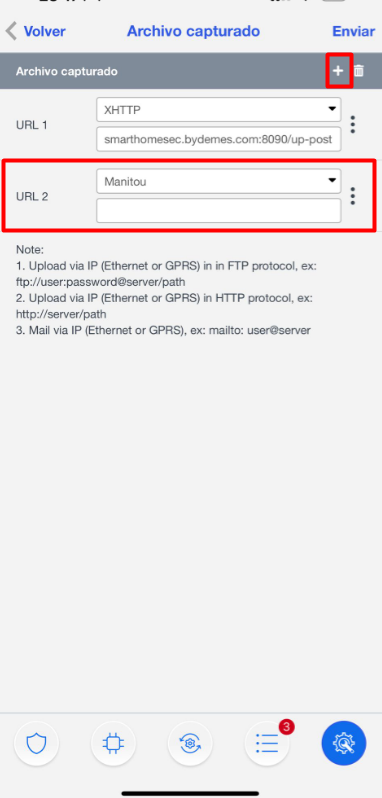

In diesem Abschnitt konfigurieren wir die Melde-URL unserer CRA für den Fotoversand. Beispiele finden Sie in ANHANG 3
Beispiele für die Meldung von FOTOS in verschiedenen Protokollen:
🔥 MANITOU: ACCT@IP:PORT
Fotobericht für SENTINEL-Software

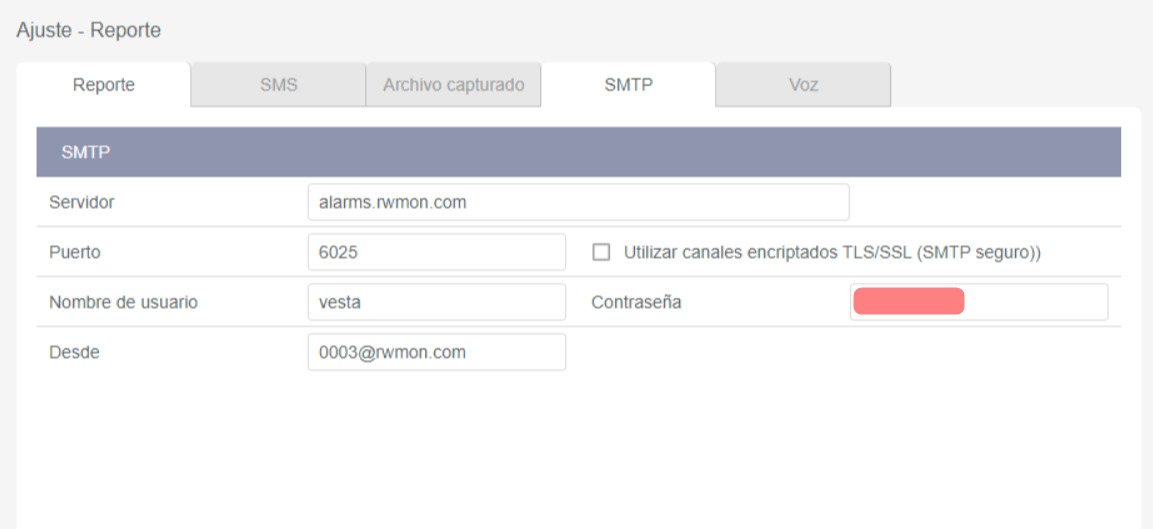

Schritt 1: Programmieren Sie die SMTP-Informationen unter Einstellungen -> Bericht
Schritt 2: Programmieren Sie die von der Notrufleitstelle bereitgestellte E-Mail-Adresse unter "Captured files"
WICHTIG: Wenn Sie IP-Kameras verwenden, die mit VESTA integriert sind, müssen Sie die Kameraauflösung für einen ordnungsgemäßen Betrieb auf 2MP oder niedriger reduzieren.
VOLLSTÄNDIGE INSTALLATIONSANLEITUNGEN
6MBHybrid Panel Lite 2G 4G _Installation Guide_20231011 1.pdfPDFÖffnen
Quelle und englisches Original: VESTA Guide – VESTA-388. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
