DCSV-32-F1-2W
Türkontakt / Erschütterungsmelder / Neigungssensor
Der DCSV-32 ist ein Türkontakt / Erschütterungsmelder / Neigungssensor, der bei Erkennung einer Tür-/Fensteröffnung, einer Erschütterung oder wenn die Abweichung der vertikalen Achse den Alarmschwellenwert überschreitet, drahtlose Signale an die Alarmzentrale sendet. Das Gerät verfügt zudem über eine Erweiterungsklemme zum Anschluss eines Fremdgeräts.
Bei der Anmeldung an der Alarmzentrale wird der DCSV-32 als 3 Geräte erkannt: Türkontakt (interner Magnetschalter und/oder Erweiterungsklemme), Erschütterungsmelder und Neigungssensor. Die 3 Geräte arbeiten unabhängig voneinander. Der Benutzer kann die gewünschten Melder auswählen und diese der Zentrale hinzufügen.

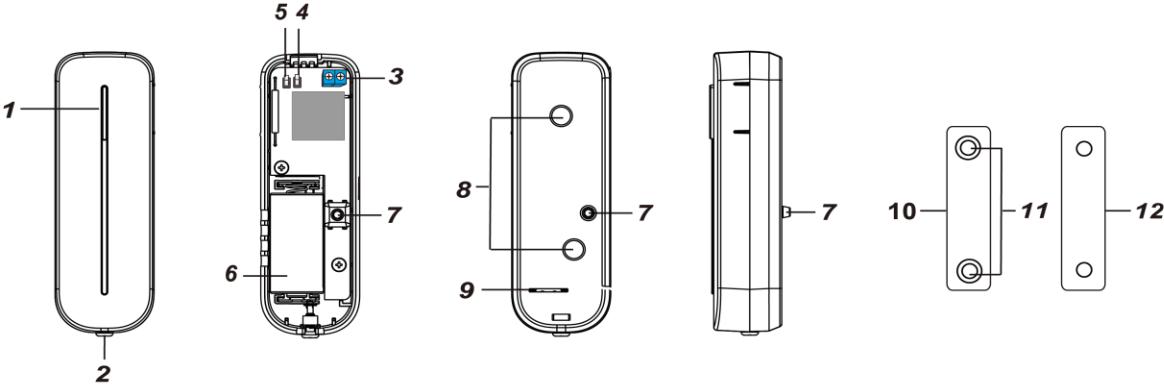

Teilebezeichnung
LED-Anzeige / Testtaste
– Drücken Sie die Taste einmal, um einen Anmeldecode zu senden oder den Testmodus für 3 Minuten zu aktivieren.
Befestigungsschraube der Abdeckung
Erweiterungsklemme
Neben dem eingebauten Magnetschalter steht eine zusätzliche 2-polige Trockenkontaktklemme für einen zusätzlichen Magnetschalter oder ein beliebiges Gerät mit N.C.-Funktion (Ruhekontakt) oder N.O.-Funktion (Arbeitskontakt) zur Verfügung.
4. Jumper-Schalter des Reed-Kontakts (JP1)
Jumper gesteckt Jumper nicht gesteckt
Der Jumper ist gesteckt und verbindet die beiden Pins. Der Jumper ist entfernt oder auf einem Pin „geparkt“.
Jumper gesteckt: Interner Reed-Kontakt ist deaktiviert.
Jumper nicht gesteckt: Interner Reed-Kontakt ist aktiviert (Werkseinstellung).
Eingangs-Jumper-Schalter (JP2)
Jumper gesteckt
Jumper nicht gesteckt
Der Jumper ist gesteckt und verbindet die beiden Pins
wenn der Jumper entfernt oder auf einem Pin „geparkt“ ist.
Jumper gesteckt: Ruhekontakt (N.C.) ist eingestellt.
Jumper nicht gesteckt: Arbeitskontakt (N.O.) ist eingestellt (Werkseinstellung).
Batteriefach
Sabotageschalter
Bietet Sabotageschutz gegen unbefugtes Öffnen des Geräts und/oder Entfernen von der Montagefläche.
Montagebohrungen
Batterie-Isolierung
Magnet
Magnet-Schraubenlöcher
Magnet-Abstandshalter
Funktionen
LED-Anzeige
Im Normalbetriebsmodus leuchtet die LED nicht auf, wenn das Gerät aktiviert wird.
Wenn die Batteriespannung des Geräts niedrig ist, blinkt die LED bei jeder Aktivierung des Geräts schnell.
Wenn der Sabotageschalter ausgelöst wird, blinkt die LED schnell. Bleibt der Sabotagezustand bestehen, blinkt die LED schnell, sobald das Gerät ausgelöst wird.
Im Testmodus blinkt die LED bei jeder Auslösung des Geräts schnell.
Wenn die Batterie erschöpft ist, stellt das Gerät alle Funktionen ein und die LED blinkt alle 4 Sekunden.
Batterie
Der DCSV-32 verwendet eine CR123 3V Lithium-Batterie als Stromquelle. Die Batterie ist im Batteriefach eingesetzt und mit einem Batterieisolator versehen. Um die Batterie zu aktivieren, ziehen Sie einfach den Batterieisolator heraus.
Der DCSV-32 kann einen niedrigen Batteriestand erkennen. Bei niedriger Batteriespannung wird ein Signal für schwache Batterie an die Alarmzentrale gesendet, um über den Zustand zu informieren. Die LED leuchtet auf, wenn der Türkontakt / Erschütterungsmelder / Neigungssensor bei niedrigem Batteriestand aktiviert wird. Wenn die Batterie erschöpft ist, stellt der DCSV-32 alle Funktionen ein und die LED blinkt alle 4 Sekunden.
Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterie zweimal den Sabotageschalter, um diese vollständig zu entladen, bevor Sie eine neue Batterie einsetzen.
Sabotageschutz
Der DCSV-32 ist durch einen Sabotageschalter geschützt, der bei montiertem Gerät gegen die Montagefläche gedrückt wird. Sobald der DCSV-32 von der Montagefläche entfernt wird oder sein Gehäuse geöffnet wird, wird der Sabotageschalter ausgelöst, wodurch das Gerät ein Sabotagesignal sendet, um den Benutzer auf diesen Zustand hinzuweisen.
Das Sabotagesignal wird zusammen mit der regulären Signalübertragung des Geräts an die Alarmzentrale übermittelt. Der Sabotagefehlerstatus wird in der Zone des Türkontakts an der Alarmzentrale angezeigt.
Überwachung
Im Normalbetrieb senden der Türkontakt / Erschütterungsmelder / Neigungssensor separat in zufälligen Abständen von 90-120 Minuten ein Überwachungssignal an die Alarmzentrale.
Wenn die Alarmzentrale innerhalb eines vorgegebenen Zeitraums kein Überwachungssignal vom Melder empfangen hat, zeigt die Alarmzentrale an, dass der betreffende Türkontakt / Erschütterungsmelder / Neigungssensor ein Signalausfallproblem aufweist.
Testmodus
Drücken Sie im Normalmodus die Testtaste, um ein Testsignal an die Alarmzentrale zu senden. Der Melder wechselt für 3 Minuten in den Testmodus.
Im Testmodus blinkt die LED schnell, sobald der Türkontakt / Erschütterungsmelder / Neigungssensor ausgelöst wird.
Jedes weitere Drücken der Testtaste setzt die Testmodus-Zeit auf 3 Minuten zurück.
Betrieb
Erkennung der Türöffnung
Türöffnung wird durch den eingebauten Reed-Kontakt des Melders und den Magneten erkannt.
Der Melder wird üblicherweise am Rahmen der überwachten Tür/des Fensters befestigt, während der Magnet an der Tür/dem Fenster angebracht wird. Wenn sich die Tür oder das Fenster öffnet/schließt, entfernt sich der Magnet bzw. nähert sich an, und der Reed-Kontakt ändert den Zustand der Kontakte, wodurch der Melder ein Signal für Öffnen/Schließen der Tür an die Alarmzentrale sendet.
Neben dem eingebauten Magnetkontakt ist ein zusätzlicher 2-poliger potentialfreier Kontaktanschluss für einen erweiterten Magnetkontakt oder ein beliebiges Gerät mit N.C.-Funktion (Normally Closed / Ruhekontakt) oder N.O.-Funktion (Normally Open / Arbeitskontakt) vorhanden.
Der Erweiterungsanschluss und der interne Magnetkontakt können gemeinsam wirken, um den Türkontakt auszulösen, wenn einer von beiden aktiviert wird. Sie können den internen Magnetkontakt auch über die JP1-Jumpereinstellung deaktivieren. Wenn sowohl der Erweiterungsanschluss als auch der interne Magnetkontakt verwendet werden und einer von beiden ausgelöst wird (geöffnet), sendet der Türkontakt nur dann ein Schließsignal (Wiederherstellung), wenn beide geschlossen sind.
Erschütterungserkennung
Das Gerät wird durch eine Erschütterungserkennung ausgelöst, die den Erkennungsschwellenwert überschreitet.
Material der Montagefläche: Das Gerät unterstützt die Erschütterungserkennung auf verschiedenen Materialien, einschließlich Glas, Holz, Metall und Beton. Nach der Installation können Sie das Material der Montagefläche über die Alarmzentrale auswählen. Die Standardeinstellung ist Holz.
Empfindlichkeit: Die Empfindlichkeit des Erschütterungssensors ist über die Alarmzentrale programmierbar. Es stehen drei Empfindlichkeitsstufen zur Auswahl: Niedrig, Mittel (Standard) und Hoch.
Weitere Einzelheiten finden Sie im folgenden Abschnitt Material und Empfindlichkeitsstufe für den Erschütterungssensor einstellen.
Neigungserkennung
Der Neigungssensor erkennt die Abweichung von der Vertikalachse eines Geräts. Überschreitet die Neigung des Geräts den programmierten Alarmschwellenwert, wird der Alarm ausgelöst.
Neigungswinkel für die Alarmauslösung: Der Auslöseschwellenwert des Neigungssensors ist über die
Alarmzentrale programmierbar. Verfügbare Optionen sind: deaktiviert, ≥5° (Standard), ≥10°, ≥15°, ≥20° und ≥25°.
Die Wiederherstellungszeit des Neigungssensors ist über die Alarmzentrale programmierbar. Verfügbare Optionen sind: deaktiviert, 2 Sek., 4 Sek., 6 Sek., 8 Sek., 10 Sek. (Standard), 12 Sek., 14 Sek., 16 Sek., 18 Sek., 20 Sek., 22 Sek., 24 Sek., 26 Sek., 28 Sek., 30 Sek..
Einzelheiten finden Sie im folgenden Abschnitt Konfiguration des Neigungssensors.
Erweiterungsanschluss
Der DCSV-32 verfügt über einen Erweiterungsanschluss für zusätzliche Flexibilität. Je nach Einstellung von JP2 bildet der Erweiterungsanschluss mit dem daran angeschlossenen Gerät einen geschlossenen (Normally Closed (N.C.)) oder offenen (Normally Open (N.O.)) Stromkreis. Wird das am Erweiterungsanschluss angeschlossene Gerät ausgelöst, wird der Türkontakt ausgelöst.
Achtung
Die Verkabelung des Melders darf nur von zertifizierten Fachtechnikern mit entsprechenden Kenntnissen und Schulungen im Bereich Elektrogeräte durchgeführt werden.
Stellen Sie vor der Installation oder jeglichen Wartungsarbeiten sicher, dass die Stromversorgung getrennt wurde.
Der Erweiterungsanschluss kann in folgenden Situationen nützlich sein:
Wenn der Türkontakt nicht am Türrahmen montiert werden kann, können Sie einen zusätzlichen erweiterten Magnetkontakt an den Erweiterungsanschluss anschließen, um den Türkontakt entfernt zu montieren.

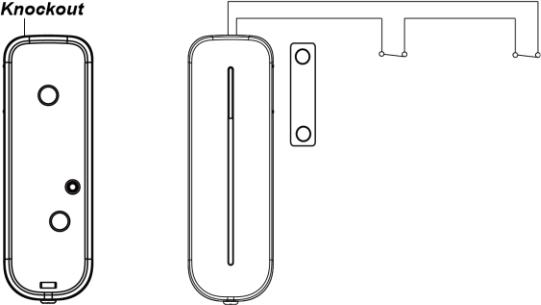

Beliebige potentialfreie Geräte mit einem N.C.-Stromkreis (Ruhekontakt) oder N.O.-Stromkreis (Arbeitskontakt) können an den Erweiterungsanschluss angeschlossen werden, sodass der Türkontakt als Universalsender fungieren kann.
Mehrere potentialfreie Geräte können zusammen mit dem Türkontakt verdrahtet werden, wie in der folgenden Abbildung dargestellt.
Der Erweiterungsanschluss und der interne Magnetkontakt können gemeinsam wirken, um den Türkontakt auszulösen, wenn einer von beiden aktiviert wird. Sie können den internen Magnetkontakt auch über die JP1-Jumpereinstellung deaktivieren. Wenn sowohl der Erweiterungsanschluss als auch der interne Magnetkontakt verwendet werden und einer von beiden ausgelöst wird (geöffnet), sendet der Türkontakt nur dann ein Schließsignal (Wiederherstellung), wenn beide geschlossen sind.
Anlernen
Bitte befolgen Sie die nachstehenden Schritte, um das Gerät an die Alarmzentrale anzulernen.
Schritt 1. Entfernen Sie die Batterieisolierung am DCSV-32, um das Gerät einzuschalten.

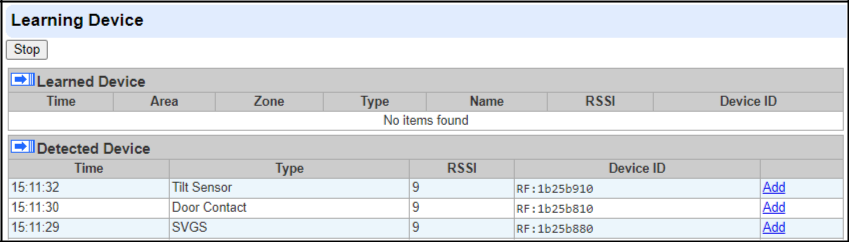

Schritt 2. Klicken Sie auf der Webseite der Alarmzentrale auf „Learning“, um die Anlernseite aufzurufen.
Schritt 3. Klicken Sie auf „Start“, um den Anlernmodus zu aktivieren.
Schritt 4. Drücken Sie die Testtaste am DCSV-32.
Wenn das DCSV-32 an die Alarmzentrale angelernt wird, wird es als 3 Geräte erkannt: Türkontakt (interner Magnetschalter und/oder Erweiterungsklemme), Erschütterungsmelder (SVGS) und Neigungssensor. Die 3 Geräte arbeiten unabhängig voneinander. Der Benutzer kann die gewünschten Melder auswählen und der Alarmzentrale hinzufügen.
Schritt 5. Klicken Sie auf „Add“, um die Geräte der Alarmzentrale hinzuzufügen.
Schritt 6. Wenn die Geräte erfolgreich an die Alarmzentrale angelernt wurden, werden sie im Bereich „Learned Device“ angezeigt.
Material- und Empfindlichkeitsstufe für den Erschütterungsmelder einstellen:
Nachdem das Gerät an die Alarmzentrale angelernt wurde, kann der Benutzer die Gerätekonfiguration bearbeiten. Die Standardeinstellung des Erschütterungsmelders ist Holz / mittel.
Für HPGW/HSGW
Schritt 1. Nachdem das DCSV-32 an die Alarmzentrale angelernt wurde, drücken Sie einmal die Testtaste am DCSV-32.

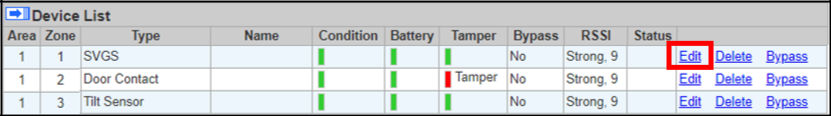

Schritt 2. Rufen Sie die Webseite der Alarmzentrale auf, um das Gerät zu bearbeiten.

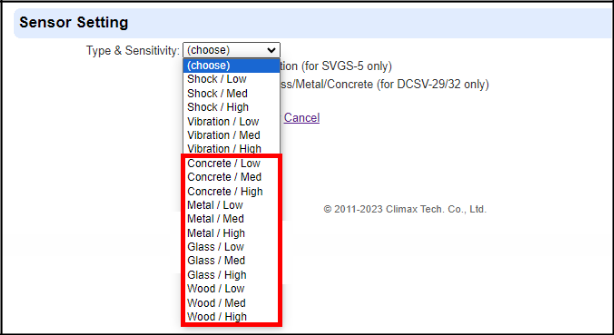

Schritt 3. Wählen Sie in den Meldereinstellungen das Material und die Empfindlichkeitsstufe aus. Klicken Sie zur Bestätigung auf OK.
Schritt 4. Drücken Sie die Testtaste am DCSV-32, um die Material- und Empfindlichkeitsdaten von der Alarmzentrale zu empfangen. Die LED erlischt zunächst, wird dann heller und erlischt anschließend wieder, was anzeigt, dass der Programmierbefehl der Alarmzentrale erfolgreich empfangen wurde.
Für BOGP-3
Schritt 1. Nachdem das DCSV-32 an die Alarmzentrale angelernt wurde, drücken Sie einmal die Testtaste am DCSV-32.

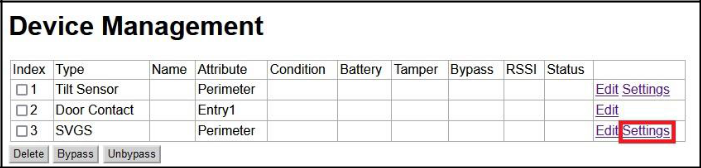

Schritt 2. Rufen Sie die Webseite der Alarmzentrale auf. Wählen Sie „Device Management“ und klicken Sie anschließend in der Zeile SVGS auf „Settings“.

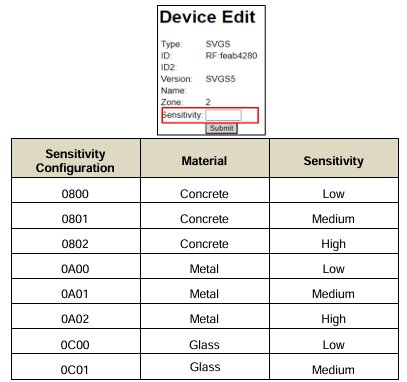

Schritt 3. Geben Sie die Empfindlichkeitskonfiguration im Bereich Device Edit ein. Die Konfigurationsdetails entnehmen Sie bitte der nachstehenden Tabelle. Wenn Sie beispielsweise Material und Empfindlichkeitsstufe auf Beton und niedrig einstellen möchten, geben Sie 0800 ein.
Schritt 4. Klicken Sie zur Bestätigung auf „Submit“. Drücken Sie die Testtaste am DCSV-32, um die Material- und Empfindlichkeitsdaten von der Alarmzentrale zu empfangen. Die LED erlischt zunächst, wird dann heller und erlischt anschließend wieder, was anzeigt, dass der Programmierbefehl der Alarmzentrale erfolgreich empfangen wurde.
Konfiguration des Neigungssensors
Sobald das Gerät in die Alarmzentrale eingelernt wurde, kann der Benutzer die Gerätekonfiguration bearbeiten. Die Standardeinstellung des Neigungssensors ist Neigung ≥ 5° für den Alarmauslöseschwellenwert und 10 Sek. für die Wiederherstellungszeit.“
Für HPGW/HSGW

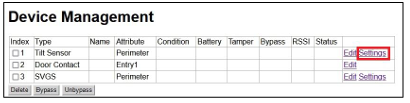

Schritt 1. Rufen Sie die Bearbeitungsseite für den Neigungssensor auf.
Schritt 2. Geben Sie die Konfiguration des Neigungssensors im Abschnitt Sensor Setting ein. Klicken Sie zur Bestätigung auf OK.

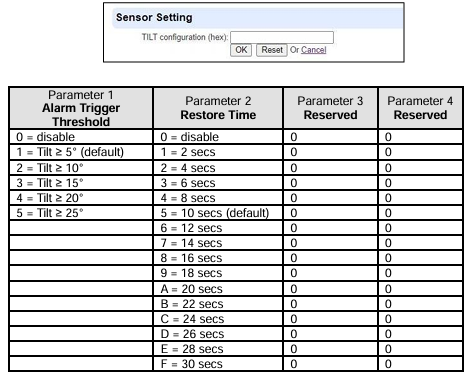

Weitere Angaben zur Konfiguration entnehmen Sie bitte der nachstehenden Tabelle. Um beispielsweise den Alarmauslöseschwellenwert auf ≥5° und die Wiederherstellungszeit auf 2 Sekunden einzustellen, geben Sie 1100 ein.
Schritt 3. Drücken Sie die Testtaste des DCSV-32, um die Konfiguration des Neigungssensors von der Alarmzentrale zu empfangen. Die LED erlischt zunächst und wird dann heller, bevor sie dunkel wird. Dies zeigt an, dass der Programmierbefehl der Alarmzentrale erfolgreich empfangen wurde.
Für BOGP-3
Schritt 1. Nachdem das DCSV-32 in die Alarmzentrale eingelernt wurde, drücken Sie einmal die Testtaste am DCSV-32.
Schritt 2. Rufen Sie die Webseite der Alarmzentrale auf. Wählen Sie „Device Management“ und klicken Sie anschließend auf „Settings“ in
der Zeile Tilt Sensor.
Schritt 3. Geben Sie die Sensitivitätskonfiguration im Abschnitt Device Edit ein. Konfigurationsdetails finden Sie in der Tabelle, die in Schritt 2 des Abschnitts HPGW/HSGW in der Konfiguration des Neigungssensors erwähnt wird. Um beispielsweise den Alarmauslöseschwellenwert auf ≥5° und die Wiederherstellungszeit auf 2 Sekunden einzustellen, geben Sie 1100 ein.
Schritt 4. Klicken Sie zur Bestätigung auf „Submit„. Drücken Sie die Testtaste des DCSV-32, um die Konfiguration des Neigungssensors von der Alarmzentrale zu empfangen. Die LED erlischt zunächst und wird dann heller, bevor sie dunkel wird. Dies zeigt an, dass der Programmierbefehl der Alarmzentrale erfolgreich empfangen wurde.
Funktionstest (Walk Test)
Nachdem das Gerät eingelernt wurde, versetzen Sie die Alarmzentrale in den Modus (Walk Test), halten Sie das Gerät am gewünschten Standort und drücken Sie die Testtaste, um ein Testsignal an die Alarmzentrale zu senden. Befindet sich die Alarmzentrale innerhalb der Signalreichweite des Geräts, zeigt die Zentrale die entsprechenden Informationen zu Door Contact / Shock Sensor / Tilt Sensor an.
Fahren Sie mit der Montage und Installation fort, sobald Sie sich vergewissert haben, dass das Gerät am gewünschten Standort ordnungsgemäß funktioniert.
Installation
Montage von Door Contact / Shock Sensor / Neigungssensor
Montage als Door Contact:
Der Door Contact sollte so montiert werden, dass die mit Rippen markierte Seite zum Magneten zeigt.
Der Abstand zwischen dem Door Contact und dem Magneten sollte bei geschlossener Tür maximal 15 mm betragen.
Montieren Sie das Gerät so hoch wie möglich.
Montage als Shock Sensor:

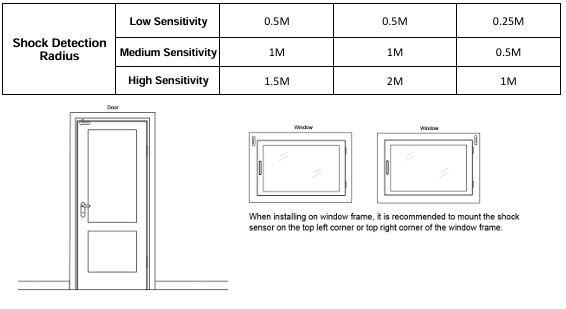

Informationen zum Montageort und zur Dicke verschiedener Materialien entnehmen Sie bitte der nachstehenden Tabelle:
Montage als Neigungssensor:
Der Neigungssensor erkennt eine vertikale Abweichung gegenüber der Ausgangsposition, die den programmierten Auslöseschwellenwert (≥5°, ≥10°, ≥15°, ≥20°, ≥25°) überschreitet.

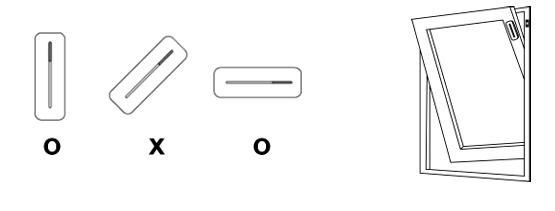

Der Neigungssensor kann an Fenstern oder Dachfenstern montiert werden. Das Gerät sollte entweder vertikal oder horizontal in Bezug auf den Boden montiert werden (innerhalb von ±5°).
Montagevorgang
Verwenden Sie die 2 Montagelöcher an der Rückwand als Schablone und bohren Sie Löcher in die zu montierende Oberfläche.
Setzen Sie die mitgelieferten Dübel ein, wenn das Gerät an Fensterrahmen / einer Betonwand montiert werden soll.
Schrauben Sie den Melder auf die Dübel. (Bei Montage auf Stahl wird das Bohren empfohlen, alternativ können Sie auch den mitgelieferten Aufkleber aus dem Lieferumfang verwenden).
Befestigen Sie den Magneten an der Tür mit einem kleinen Stück doppelseitigem Klebeband oder den mitgelieferten Schrauben.
Verwenden Sie zur Montage des Magneten die 2 Schraubenlöcher des Magneten als Schablone zur Positionierung und zum Bohren der Löcher.
Hinweis:
Der Magnet muss mit der rippenmarkierten Seite des Door Contact ausgerichtet sein. Bringen Sie bei Bedarf den Magnet-Abstandshalter an der Rückseite des Magneten an, um den Magneten besser an den Rippenmarkierungen auszurichten.
Schrauben Sie den Magneten fest und setzen Sie die beiden weißen Kappen zur optischen Vervollständigung in die Schraubenlöcher des Magneten ein.
Die Installation ist nun abgeschlossen.
