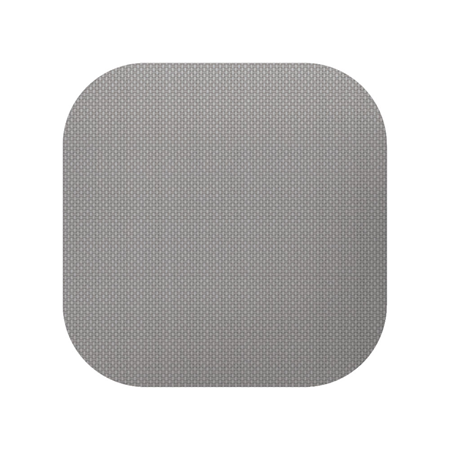

SR-35-BUS
BUS-verkabelte Innensirene
Die SR-35-BUS ist eine fest verdrahtete Innensirene, die zur Alarmanzeige des Systems verwendet wird. Wenn ein Alarmsignal von der Alarmzentrale empfangen wird, aktiviert sich die verkabelte Innensirene, um Aufmerksamkeit zu erregen. Das Gerät kann zudem zusammen mit der Alarmzentrale Ein- und Austrittsverzögerungstöne ausgeben und Sie auch bei einer Sabotageverletzung warnen.

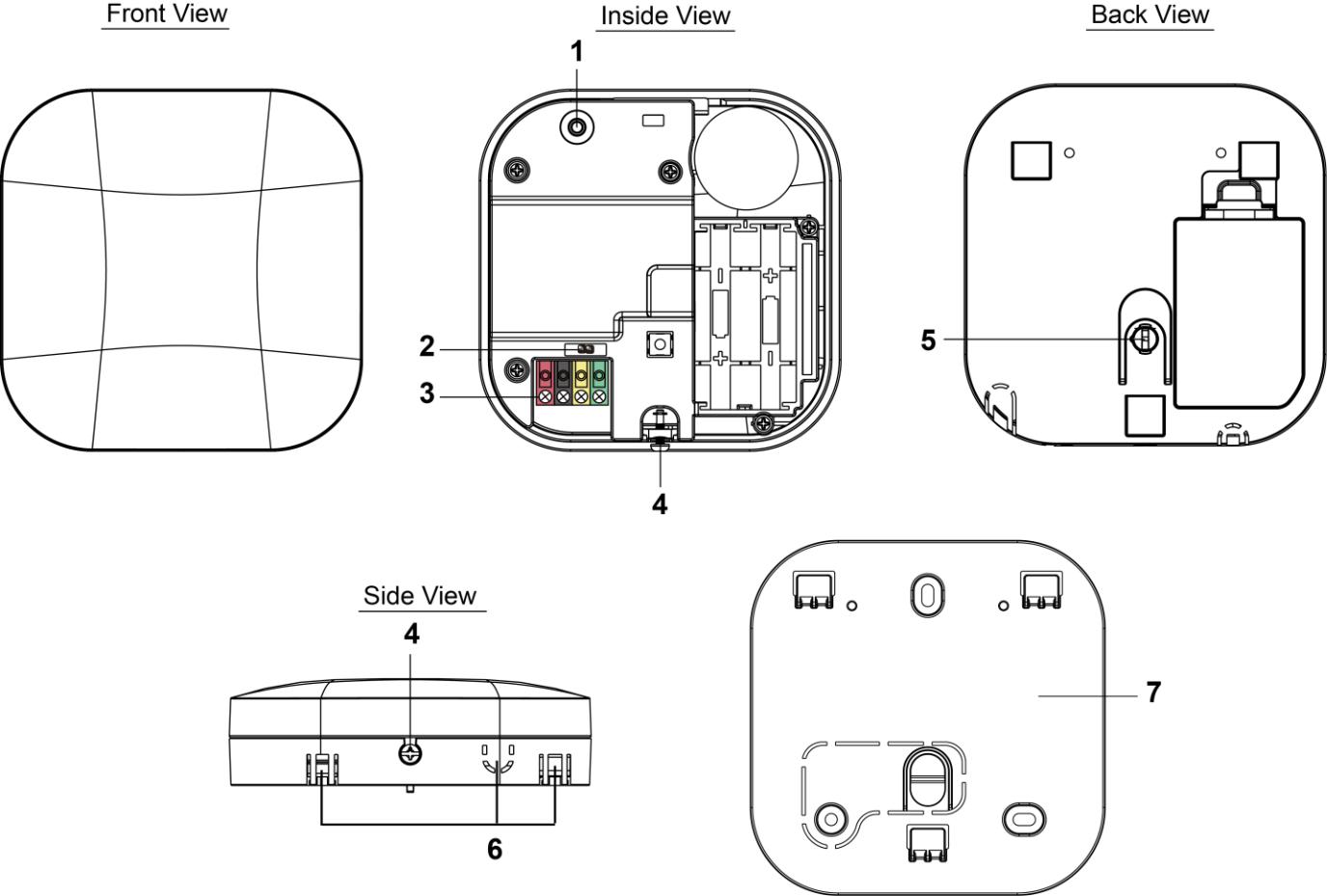

Bestandteile identifizieren
Lerntaste
Abschlusswiderstand-Jumperschalter
Wenn die verkabelte Innensirene als am weitesten entferntes BUS-Gerät an einer BUS-Leitung angeschlossen wird, setzen Sie bitte den Abschlusswiderstand-Jumper der verkabelten Innensirene sowie den Jumperschalter des ersten BUS-Geräts (in der Regel der Hybrid-Alarmzentrale) auf ON, damit diese als Abschlusswiderstände dienen. Dadurch wird die Kommunikationsfähigkeit der angeschlossenen BUS-Leitung verbessert.
Jumper ON: Die Jumperbrücke ist gesteckt und verbindet die beiden Pins.
Jumper OFF: Die Jumperbrücke ist entfernt oder auf einem Pin „geparkt“.
Wenn der Jumper auf OFF steht, befindet sich die Kommunikationsfähigkeit auf normalem Niveau.
Wenn der Jumper auf ON steht, wird die Kommunikationsfähigkeit verbessert.
BUS-Anschluss
Untere Befestigungsschraube
Sabotageschalter
Der Sabotageschalter wird aktiviert, wenn die Sirene von der Montagehalterung entfernt wird.
Aussparung für BUS-Verkabelung
Montagehalterung
Stromversorgung
Wenn die SR-35-BUS fest mit einer Hybrid-Alarmzentrale verdrahtet ist, kann die Hybrid-Alarmzentrale eine Stromversorgung von 13,5V bereitstellen.
Überwachung
Die verkabelte Innensirene sendet im normalen Betriebsmodus alle 20-30 Sekunden ein Überwachungssignal.
Wird dieses Signal nicht empfangen, zeigt die Alarmzentrale an, dass bei der betreffenden Sirene eine Störung vorliegt.
Funktionsübersicht
Alarmspeicher
Wenn während Ihrer Abwesenheit ein Alarm ausgelöst wurde und das System vor Ablauf der Alarmdauer nicht unscharf geschaltet wurde, gibt die verkabelte Innensirene beim Unscharfschalten des Systems einen kurzen Alarmton aus, um den Benutzer zu warnen, dass während seiner Abwesenheit ein Alarm ausgelöst wurde. Dies deutet darauf hin, dass sich der Eindringling möglicherweise noch auf dem Gelände befindet.
Alarmdauer
Wenn ein Alarm von der Alarmzentrale aktiviert wird, benachrichtigt die Zentrale die verkabelte Innensirene, entsprechend der Alarmdauer der Zentrale mit dem Alarmieren zu beginnen. Wenn die Alarmdauer der Zentrale abgelaufen ist, benachrichtigt die Zentrale das Gerät, den Alarm zu stoppen.
Wenn die verkabelte Innensirene das Signal der Alarmzentrale zum Stoppen des Alarms nicht empfängt, alarmiert sie maximal 15 Minuten lang und stoppt dann den Alarm.
Beispiel:
Wenn die Alarmdauer der Zentrale auf mehr als 15 Minuten eingestellt ist, stoppt der Alarm nach dessen Aktivierung bereits nach 15 Minuten, anstatt auf den Ablauf der Alarmdauer der Zentrale zu warten.
Wenn sich die Zentrale im unscharf geschalteten Modus befindet und der Sabotageschalter der Sirene ausgelöst wird, aktiviert die verkabelte Innensirene den Alarm nicht aufgrund des unscharf geschalteten Modus der Zentrale, sondern aktiviert den Alarm für 15 Minuten aufgrund der Sabotageauslösung.
Sirenen-Sabotage
Die verkabelte Innensirene ist gegen Versuche geschützt, den Deckel zu öffnen oder das Gerät von seiner Montagefläche zu lösen.
Erkennt das Gerät einen Sabotagezustand, aktiviert es die Sirene für die programmierte Alarmdauer. Ein Sabotagesignal wird zusammen mit den regulären Signalübertragungen an die Alarmzentrale gesendet, damit diese den Status entsprechend anzeigen kann. Hält der Sabotagezustand an, gibt das Gerät eine Reihe von fünf Signaltönen aus, um bei jedem Scharfschalten des Systems bzw. bei aktivierter Sabotageerkennung auf eine Störung hinzuweisen.
Akustische Statusanzeige
Beim Scharf-/Unscharfschalten des Systems werden unterschiedliche Methoden verwendet, um dem Benutzer verschiedene Status anzuzeigen, wie in der nachstehenden Tabelle aufgeführt.
Achtung
Die Verkabelung der verkabelten Innensirene darf nur von zertifizierten Technikern mit entsprechendem Fachwissen und entsprechender Schulung im Bereich elektrischer Anlagen durchgeführt werden.
Stellen Sie vor der Installation oder Wartungsarbeiten sicher, dass die Stromversorgung getrennt wurde

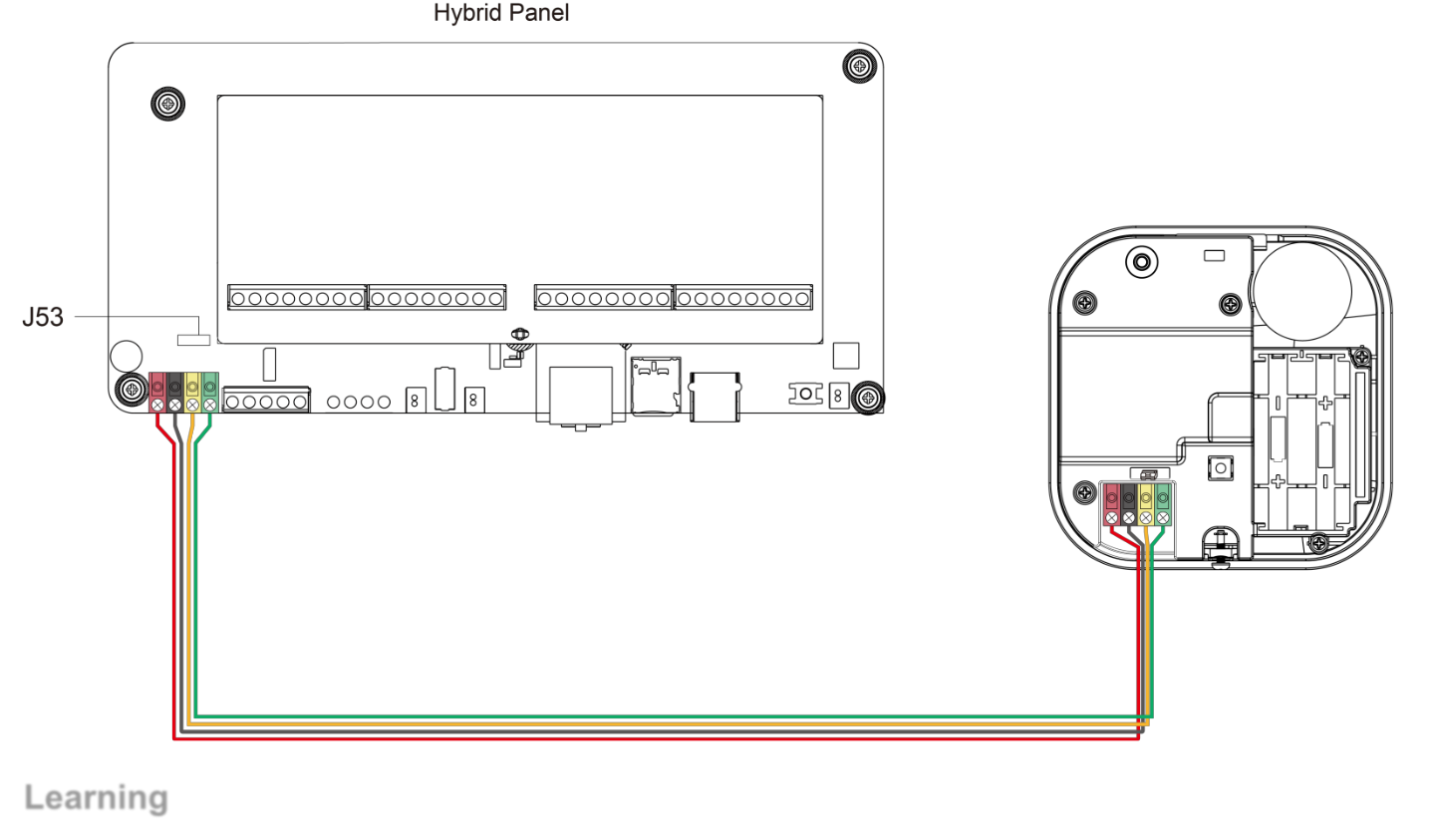

Verkabelung der Sirene
Bevor Sie die Wired Indoor Siren an den Systembus anschließen, schalten Sie bitte die Stromversorgung aus.
Um die Kabelanschlüsse zu erleichtern, sind die Anschlussklemmen an jedem BUS-Systemmodul farblich gekennzeichnet.
Mehrere BUS-Geräte können in Reihe an die Hybrid Panel angeschlossen werden. Für eine optimale Kommunikation der angeschlossenen BUS-Leitungsgeräte stellen Sie sicher, dass die Abschlusswiderstand-Jumper-Schalter des ersten Geräts (in der Regel die Hybrid Panel) und des am weitesten entfernten BUS-Geräts einer BUS-Leitung auf ON gesetzt sind, damit sie als Abschlusswiderstände dienen. Achten Sie darauf, ausschließlich die genannten 2 Jumper-Schalter zu aktivieren, und setzen Sie die Jumper-Schalter bei keinem der dazwischenliegenden BUS-Geräte auf ON.
Hinweis:
Die steckbare Bauweise der BUS-Anschlussklemmen verbessert die Installationseffizienz. Vor der Verkabelung können Sie die Anschlussklemmen zur einfacheren Handhabung von der Leiterplatte entfernen und nach der Verkabelung wieder einstecken.
Achten Sie beim erneuten Einsetzen der Klemme auf die Platine nach dem Abziehen darauf, die Klemme in der gleichen Ausrichtung zu montieren, um mögliche Gefahren zu vermeiden.
Fehlerhafte Anschlüsse führen zu Ausfällen oder Fehlfunktionen. Überprüfen Sie die Verkabelung und stellen Sie den korrekten Anschluss sicher, bevor Sie die Stromversorgung einschalten.
Anlernen
Bitte befolgen Sie die nachstehenden Schritte, um die Wired Indoor Siren an der Hybrid Panel anzulernen.
Schritt 1. Verbinden Sie das Gerät mit der Alarmzentrale. Schalten Sie anschließend die Alarmzentrale ein.
Schritt 2. Klicken Sie auf der Webseite der Alarmzentrale auf „Learning“, um die Anlernseite aufzurufen.
Schritt 3. Klicken Sie auf „Start“, um den Anlernmodus zu aktivieren.
Schritt 4. Klicken Sie auf „Add“, um das Gerät in die Alarmzentrale aufzunehmen.
Schritt 5. Wenn das Gerät erfolgreich an der Alarmzentrale angelernt wurde, wird es im Bereich „Learned Device“ angezeigt.
Identifikation
Die Funktion „Identify“ dient dazu, ein bestimmtes BUS-Gerät im verkabelten BUS-System zu lokalisieren. Diese Funktion ist hilfreich, um festzustellen, welches Gerät welches ist, insbesondere bei einer großen Installation mit zahlreichen BUS-Geräten.
So lokalisieren Sie die Wired Indoor Siren im BUS-System:
Schritt 1. Klicken Sie auf der Webseite der Hybrid Panel in der Geräteliste beim Eintrag der Sirene auf „Identify“.
Schritt 2. Wenn die SR-35-BUS das Signal von der Hybrid Panel empfängt, zeigt die Webseite eine Erfolgsmeldung an, und die Wired Indoor Siren gibt 10 Signaltöne aus, um dem Benutzer ihren Standort anzuzeigen.
Hinweis:
Wird auf der Webseite eine Zeitüberschreitungsmeldung angezeigt, bedeutet dies, dass die Wired Indoor Siren das Signal von der Alarmzentrale nicht empfangen hat. Bitte prüfen Sie, ob die SR-35-BUS ordnungsgemäß und innerhalb der zulässigen Verkabelungsdistanz an die Alarmzentrale angeschlossen ist.
Walk-Test
Um sicherzustellen, dass die Wired Indoor Siren nach dem Anlernen mit der Alarmzentrale kommunizieren kann, versetzen Sie die Alarmzentrale in den Walk-Test-Modus und drücken Sie die Anlerntaste an der SR-35-BUS, um ein Testsignal an die Alarmzentrale zu senden.
Wenn die Alarmzentrale das Testsignal empfängt, gibt sie einen Signalton aus und zeigt entsprechend die Informationen der Sirene oben in der Geräteliste an.
Hinweis:
Erfolgt nach dem Drücken der Anlerntaste keine Reaktion der Alarmzentrale, bedeutet dies, dass die Alarmzentrale das Testsignal vom Gerät nicht empfangen hat. Bitte prüfen Sie, ob die SR-35-BUS ordnungsgemäß und innerhalb der zulässigen Verkabelungsdistanz an die Alarmzentrale angeschlossen ist.
Installation
Schritt 1. Bestimmen Sie den Ort, an dem die Wired Indoor Siren montiert werden soll.
Schritt 2. Verwenden Sie die Montagehalterung als Schablone, um 3 Löcher für Dübel in die Wand zu bohren.
Schritt 3. Setzen Sie die Dübel ein und schrauben Sie die Montagehalterung mit 3 Schrauben an die Wand.
Schritt 4. Hängen Sie die Sirene in die Montagehalterung ein und drücken Sie sie anschließend nach unten, bis Sie ein Klickgeräusch hören.
Hinweis:
Bitte stellen Sie sicher, dass das Gerät ordnungsgemäß in die Montagehalterung eingehängt ist, sodass der Sabotageschalter vollständig eingedrückt ist.
Schritt 5. Überprüfen Sie den Installationserfolg, indem Sie die Alarmzentrale mit der Scharf-/Unscharfschaltfunktion testen.
Ein erfolgreiches Scharf-/Unscharfschalten wird durch die oben im Abschnitt Audio Status Indication bereitgestellte Tabelle angezeigt.
Hinweis:
Werden beim Scharf-/Unscharfschalten 5 kurze Signaltöne wahrgenommen, bedeutet dies, dass der Sabotageschalter nicht vollständig eingedrückt ist. Prüfen Sie, ob der Sabotageschalter korrekt eingestellt ist, und testen Sie erneut von der Alarmzentrale aus.
Schritt 6. Die Installation ist nun abgeschlossen.
Quelle und englisches Original: VESTA Guide – VESTA-362. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
