BX-32-BUS
BUS Wired Outdoor Bell Box

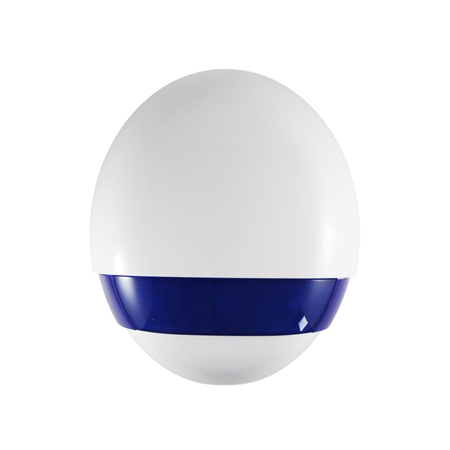

BX-32-BUS ist eine fest verdrahtete Außensirene (Bell Box), die zur akustischen und optischen Alarmanzeige außerhalb eines Gebäudes verwendet wird. Wird ein Alarmsignal von der Alarmzentrale empfangen, aktiviert die Bell Box Sirene und Blitzlicht, um Aufmerksamkeit zu erregen.
Die Bell Box kann zudem mit der Alarmzentrale zusammenarbeiten, um Ein- und Austrittsverzögerungstöne auszugeben und Sie auf eine Sabotageverletzung hinzuweisen.

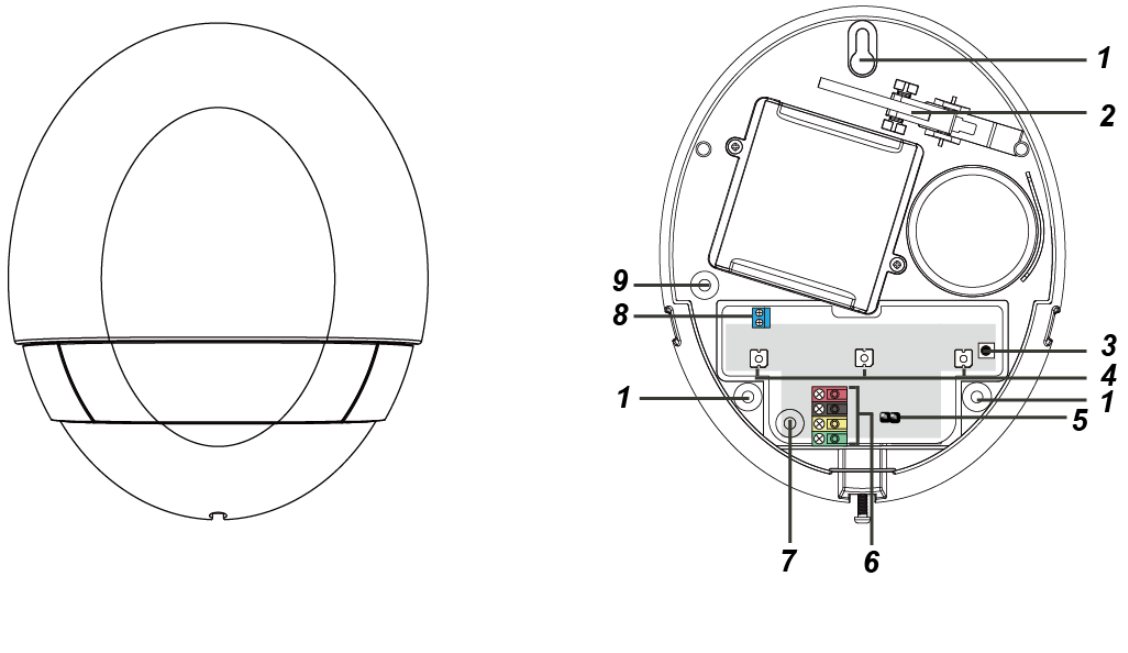

Teilebezeichnung
Wandmontagelöcher x 3
Sabotageschalter
Der Sabotageschalter wird ausgelöst, wenn die Bell Box von der Montagefläche entfernt oder ihre Abdeckung geöffnet wird.
Lerntaste
LED 3 & 2 & 1 (von links nach rechts)
Abschlusswiderstand-Jumper-Schalter (J3)
Wenn die Bell Box als letztes BUS-Gerät an einer BUS-Linie angeschlossen wird, setzen Sie bitte den Jumper des Abschlusswiderstands der Bell Box sowie den Jumper-Schalter des ersten BUS-Geräts (in der Regel die Hybrid-Alarmzentrale) auf ON, damit sie als Abschlusswiderstände dienen. Dadurch wird die Kommunikationsfähigkeit der angeschlossenen BUS-Linie verbessert.
Jumper On: Die Jumper-Brücke ist gesteckt und verbindet die beiden Pins.
Jumper Off: Die Jumper-Brücke ist entfernt oder auf einem Pin „geparkt“.
Ist der Jumper OFF, liegt die Kommunikationsfähigkeit auf normalem Niveau.
Ist der Jumper ON, wird die Kommunikationsfähigkeit verbessert.
BUS-Anschlussklemme
Verdrahtungsöffnung (für BUS-Klemme)
Stromklemme (DC 12V Eingang / GND) (optional)
An die Stromversorgung anschließen.
Verdrahtungsöffnung (für Stromklemme)
Stromversorgung
Wenn BX-32-BUS fest mit einer Hybrid-Alarmzentrale verdrahtet ist, kann die Hybrid-Alarmzentrale eine Spannung von 13,5V bereitstellen.
BX-32-BUS kann auch über einen zweiadrigen 12V AC-DC-Adapter am DC 12V-Anschluss mit Strom versorgt werden. Es wird empfohlen, den Adapter zu verwenden, wenn Verbraucher mit höherer Leistungsaufnahme angeschlossen werden.
Überwachung
Die Bell Box sendet im normalen Betriebsmodus alle 20-30 Sekunden ein Überwachungssignal. Wird dieses Signal nicht empfangen, zeigt die Alarmzentrale an, dass die betreffende Bell Box eine Störung aufweist.
Funktionsübersicht
Alarmspeicher
Wurde in Ihrer Abwesenheit ein Alarm ausgelöst und das System vor Ablauf der Alarmdauer nicht unscharf geschaltet, ertönt beim Unscharfschalten des Systems ein kurzer Alarmton der Bell Box, um den Benutzer darauf hinzuweisen, dass während seiner Abwesenheit ein Alarm ausgelöst wurde. Dies deutet darauf hin, dass sich der Eindringling möglicherweise noch auf dem Gelände befindet.
Alarmdauer
Wird ein Alarm von der Alarmzentrale ausgelöst, benachrichtigt die Alarmzentrale die Bell Box, gemäß der in der Alarmzentrale eingestellten Alarmdauer mit dem Alarmieren zu beginnen. Läuft die Alarmdauer der Alarmzentrale ab, weist diese die Bell Box an, den Alarm zu stoppen.
Empfängt die Bell Box das Signal der Alarmzentrale zum Stoppen des Alarms nicht, alarmiert sie maximal 15 Minuten lang und stoppt den Alarm anschließend.
Zum Beispiel:
Ist die Alarmdauer der Alarmzentrale auf mehr als 15 Minuten eingestellt, stoppt die Bell Box nach Auslösen eines Alarms den Alarm bereits nach 15 Minuten, anstatt auf den Ablauf der Alarmdauer der Alarmzentrale zu warten.
Befindet sich die Alarmzentrale im unscharf geschalteten Modus und wird der Sabotageschalter der Bell Box ausgelöst, aktiviert die Bell Box den Alarm nicht aufgrund des unscharf geschalteten Modus der Alarmzentrale, sondern aktiviert den Alarm für 15 Minuten aufgrund der Sabotageauslösung.
Sirenen-Sabotage
Die Bell Box ist gegen Versuche geschützt, den Deckel zu öffnen oder die Bell Box von ihrer Montagefläche zu lösen.
Erkennt die Bell Box einen Sabotagezustand, aktiviert sie Sirene und Blitzlicht für die programmierte Alarmdauer. Ein Sabotagesignal wird zusammen mit den regulären Signalübertragungen an die Alarmzentrale gesendet, damit die Alarmzentrale den Status entsprechend anzeigen kann. Besteht der Sabotagezustand weiterhin, gibt die Bell Box entweder bei jedem Scharfschalten des Systems oder bei aktivierter Sabotageerkennung eine Serie von fünf Signaltönen aus, um auf einen Fehler hinzuweisen.
Akustische & optische Statusanzeige

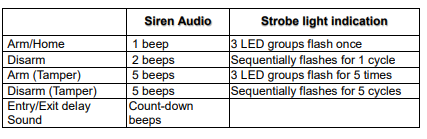

Beim Scharf- / Unscharfschalten des Systems verwendet die Bell Box verschiedene Methoden, um dem Benutzer unterschiedliche Statusmeldungen anzuzeigen, wie in der folgenden Tabelle aufgeführt.
Achtung
Die Verdrahtung der Außensirene (Bell Box) darf nur von zertifizierten Technikern mit entsprechender Sachkunde und Schulung im Bereich elektrischer Anlagen durchgeführt werden.
Stellen Sie vor der Installation oder Wartungsarbeiten sicher, dass die Stromversorgung getrennt wurde.

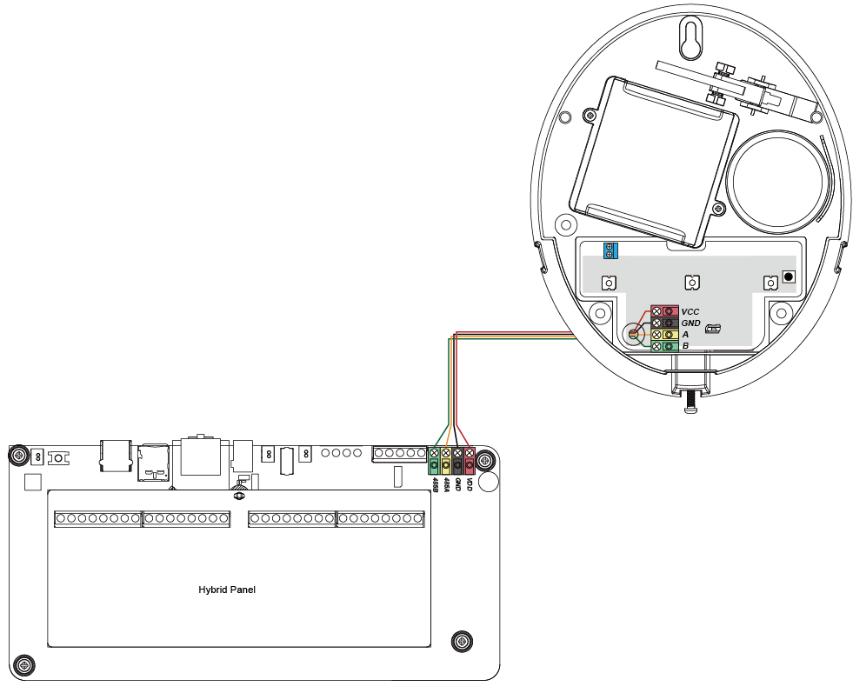

Verkabelung der Außensirene
Bevor Sie die Außensirene an den Systembus anschließen, schalten Sie bitte die Stromversorgung aus.
Um die Kabelverbindungen zu erleichtern, sind die Anschlussklemmen an jedem BUS-Systemmodul farblich gekennzeichnet.
Mehrere BUS-Geräte können in Reihe an die Hybrid-Alarmzentrale angeschlossen werden. Für eine optimale Kommunikation der angeschlossenen BUS-Leitungsgeräte stellen Sie sicher, dass die Jumper-Schalter für den Abschlusswiderstand des ersten Geräts (in der Regel die Hybrid-Alarmzentrale) und des am weitesten entfernten BUS-Geräts einer BUS-Leitung auf ON gestellt sind, damit sie als Abschlusswiderstände dienen. Achten Sie darauf, ausschließlich die genannten 2 Jumper-Schalter zu aktivieren, und stellen Sie die Jumper-Schalter bei keinem der dazwischenliegenden BUS-Geräte auf ON.
Hinweis:
Die steckbare Bauweise der BUS-Anschlussklemmen verbessert die Installationseffizienz. Vor der Verkabelung können Sie die Anschlussklemmen zur einfacheren Handhabung von der Leiterplatte entfernen und nach der Verkabelung wieder einstecken.
Achten Sie beim erneuten Einstecken der Klemme in die Platine darauf, die Klemme in derselben Ausrichtung zu montieren, um mögliche Gefahren zu vermeiden.
Falsche Anschlüsse führen zu Ausfällen oder fehlerhaftem Betrieb. Überprüfen Sie die Verkabelung und stellen Sie die korrekten Anschlüsse sicher, bevor Sie die Stromversorgung einschalten.
Anlernen
Bitte folgen Sie den nachstehenden Schritten, um die Außensirene an der Hybrid-Alarmzentrale anzulernen.
Schritt 1: Schließen Sie die Außensirene an die Alarmzentrale an. Schalten Sie anschließend die Alarmzentrale ein.
Schritt 2: Klicken Sie auf der Webseite der Alarmzentrale auf „Anlernen“, um die Anlernseite aufzurufen.
Schritt 3: Klicken Sie auf „Start“, um den Anlernmodus zu aktivieren.
Schritt 4: Klicken Sie auf „Hinzufügen“, um die Außensirene in die Alarmzentrale einzubinden.
Schritt 5: Wenn die Außensirene erfolgreich an der Alarmzentrale angelernt wurde, wird sie im Bereich „Angelernte Geräte“ angezeigt.
Identifizierung
Die Funktion „Identifizieren“ dient zur Lokalisierung eines bestimmten BUS-Geräts im BUS-verkabelten System. Diese Funktion ist besonders hilfreich, um bei größeren Installationen mit zahlreichen BUS-Geräten die einzelnen Geräte voneinander zu unterscheiden.
So lokalisieren Sie die Außensirene im BUS-System:
Schritt 1. Klicken Sie auf der Webseite der Hybrid-Alarmzentrale in der Geräteliste beim Geräteeintrag der Außensirene auf „Identifizieren“.
Schritt 2. Wenn die Außensirene das Signal von der Hybrid-Alarmzentrale empfängt, zeigt die Webseite eine Erfolgsmeldung an, und die 3 LED-Gruppen der Außensirene blinken 10 Mal, um dem Benutzer den Standort anzuzeigen.
Hinweis:
Wird auf der Webseite eine Zeitüberschreitungsmeldung angezeigt, bedeutet dies, dass die Außensirene das Signal von der Alarmzentrale nicht empfangen hat. Bitte überprüfen Sie, ob die Außensirene ordnungsgemäß und innerhalb der zulässigen Verkabelungsdistanz an die Alarmzentrale angeschlossen ist.
Gehtest
Um sicherzustellen, dass die Außensirene nach dem Anlernen mit der Alarmzentrale kommunizieren kann, versetzen Sie die Alarmzentrale in den Gehtest-Modus und drücken Sie die Anlerntaste an der Außensirene, um ein Testsignal an die Alarmzentrale zu senden.
Wenn die Alarmzentrale das Testsignal empfängt, gibt sie einen Signalton aus und zeigt die entsprechenden Informationen der Außensirene oben in der Geräteliste an.
Hinweis:
Erfolgt nach dem Drücken der Anlerntaste keine Reaktion der Alarmzentrale, bedeutet dies, dass die Alarmzentrale das Testsignal des Geräts nicht empfangen hat. Bitte überprüfen Sie, ob die Außensirene ordnungsgemäß und innerhalb der zulässigen Verkabelungsdistanz an die Alarmzentrale angeschlossen ist.
Installation
Schritt 1. Bestimmen Sie den Montageort für die Außensirene.
Schritt 2. Lösen Sie die untere Schraube mit einem Kreuzschlitzschraubendreher und entfernen Sie die obere Abdeckung.
Schritt 3. Halten Sie die Außensirene an der vorgesehenen Montageposition.
Schritt 4. Bestimmen Sie die 3 Montagelöcher, montieren und befestigen Sie die Außensirene mit den mitgelieferten großen Schrauben und Dübeln an der Wand. Ziehen Sie die Schrauben mit einem Kreuzschlitzschraubendreher fest. Stellen Sie sicher, dass der Sabotageschalter vollständig gegen die Wand gedrückt ist.
Hinweis:
Der Sabotageschalter ragt an der Rückseite der Sirene hervor, wenn die Außensirene nicht montiert ist. Wird die Sirene von der Wand abgezogen, wird der Alarm ausgelöst. Stellen Sie sicher, dass der Schalter bei montierter Sirene vollständig eingedrückt ist. Bei einem Spalt füllen Sie diesen mit geeignetem Distanzmaterial auf.
Schritt 5. Setzen Sie die obere Abdeckung wieder auf und ziehen Sie die untere Schraube mit einem Kreuzschlitzschraubendreher fest.
Schritt 6. Überprüfen Sie den Erfolg der Installation, indem Sie von der Alarmzentrale aus die Funktionen zum Scharf- und Unscharfschalten testen.
Ein erfolgreiches Scharf-/Unscharfschalten wird gemäß der oben im Abschnitt Audio- und optische Statusanzeige aufgeführten Tabelle angezeigt.
Hinweis:
Werden beim Scharf-/Unscharfschalten 5 kurze Signaltöne wahrgenommen, bedeutet dies, dass der Sabotageschalter nicht vollständig eingedrückt ist. Überprüfen Sie, ob der Sabotageschalter korrekt eingestellt ist, und testen Sie erneut über die Alarmzentrale.
Schritt 7. Die Installation ist nun abgeschlossen.
