Deutsche Anleitung für VESTA-358 — das Produkt erhalten Sie direkt in unserem Shop.
IR-35-BUS

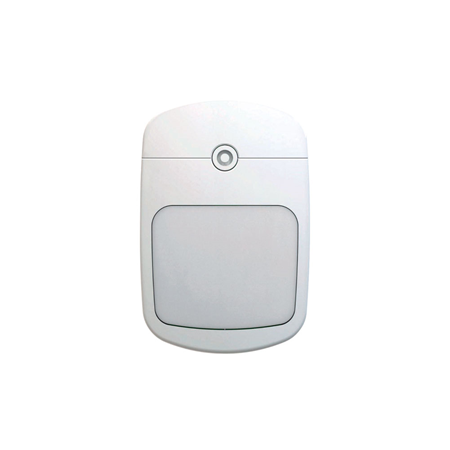

Verkabelter PIR-Bewegungsmelder
Einführung
Der PIR erkennt Infrarotsignaturen, um Bewegungen innerhalb eines zugewiesenen Bereichs zu erfassen, und meldet der Alarmzentrale über BUS die Aktivierung des Alarms, wenn ein Eindringling seinen Erfassungsbereich durchquert.
Der PIR ist so konzipiert, dass er bei einer Montagehöhe von 2,5 Metern über dem Boden eine typische Erfassungsreichweite von 12 Metern bietet. Der PIR-Sensor unterstützt außerdem eine Tierimmunitätsfunktion und erkennt keine Haustiere bis zu 25 kg, um Fehlalarme zu minimieren.
Der PIR besteht aus einem zweiteiligen Design mit einer Abdeckung und einer Basis. Die Abdeckung enthält die gesamte Elektronik und Optik, während die Basis der Befestigung dient.

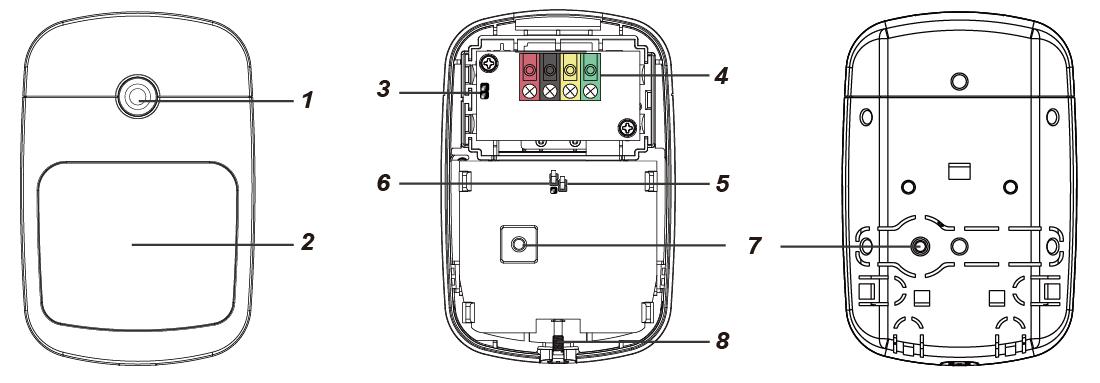

Teilebezeichnung
Testtaste / LED-Anzeige
Drücken Sie die Testtaste einmal, um für 3 Minuten in den Testmodus zu wechseln.
Die LED-Anzeige zeigt den Systemstatus an.
IR-Sensor
Abschlusswiderstand-Jumperschalter
Wenn der PIR-Bewegungsmelder als letztes BUS-Gerät an einer BUS-Leitung angeschlossen ist, setzen Sie bitte den Abschlusswiderstand-Jumper des PIR-Bewegungsmelders sowie den Jumperschalter des ersten BUS-Geräts (in der Regel die Hybrid-Alarmzentrale) auf ON, damit diese als Abschlusswiderstände dienen. Dadurch wird die Kommunikationsfähigkeit der angeschlossenen BUS-Leitung verbessert.
Wenn der Jumper auf OFF steht (die Jumperbrücke ist entfernt oder auf einem Pin „geparkt“), liegt die Kommunikationsfähigkeit auf normalem Niveau.
Wenn der Jumper auf ON steht, wird die Kommunikationsfähigkeit verbessert.
BUS-Anschluss
Jumperschalter zur Aktivierung/Deaktivierung der Tierimmunität (JP3)
Bei Einstellung auf ON ist die Tierimmunität deaktiviert (Werkseinstellung).
Bei Einstellung auf OFF ist die Tierimmunität aktiviert.
Jumper On: Die Jumperbrücke ist eingesetzt und verbindet die beiden Pins.
Jumper Off: Die Jumperbrücke ist entfernt oder auf einem Pin „geparkt“.
6. Jumperschalter zur Erhöhung der Empfindlichkeit (JP4)
Bei Einstellung auf ON ist die Erfassungsempfindlichkeit des PIR hoch.
Bei Einstellung auf OFF liegt die Erfassungsempfindlichkeit des PIR auf normalem Niveau. (Werkseinstellung)
Sabotageschalter
Untere Befestigungsschraube
Funktionen
LED-Anzeige
Im Normalbetrieb blinkt die LED-Anzeige in folgenden Situationen 3 Mal:
Wenn die Abdeckung geöffnet und der Sabotageschalter ausgelöst wird.
Wenn eine Bewegung erkannt wird, während der Sabotagezustand weiterhin besteht.
Wenn im Testmodus eine Bewegung erkannt wird
Wenn die Testtaste bei Sabotagezustand gedrückt wird
Die LED blinkt nicht, wenn der PIR-Sabotageschalter normal ist und sich der PIR nicht im Testmodus befindet.
Sabotageschutz
Der PIR ist durch einen Sabotageschalter geschützt, der zusammengedrückt wird, wenn der PIR ordnungsgemäß installiert ist. Wenn der PIR von der montierten Oberfläche oder Montagehalterung entfernt oder seine Abdeckung geöffnet wird, wird der Sabotageschalter aktiviert und der PIR sendet ein Sabotagesignal (Tamper Open) an die Alarmzentrale, um den Benutzer auf diesen Zustand hinzuweisen. Wird bei geöffnetem Sabotageschalter eine Bewegung erkannt, blinkt die LED 3 Mal.
Überwachungsfunktion
Nach der Installation überträgt der PIR automatisch in zufälligen Abständen von 20-30 Sekunden periodisch Überwachungssignale an die Alarmzentrale.
Testmodus
Der PIR kann durch Drücken der Testtaste in den Testmodus versetzt werden. Bei jedem Drücken der Testtaste sendet der PIR ein Testsignal an die Alarmzentrale für den Funkreichweitentest und wechselt für 3 Minuten in den Testmodus. Der Testmodus wird nach 3 Minuten automatisch beendet.
Haustier-Ignorierfunktion
Der PIR-Sensor unterstützt die Haustier-Ignorierfunktion und erkennt keine Haustiere bis zu 25 kg, um Fehlalarme zu minimieren.
Die Haustier-Ignorierfunktion kann über die Position des Jumper-Schalters (JP3) aktiviert/deaktiviert werden. Wenn der Jumper-Schalter (JP3) auf ON gesetzt ist, ist die Haustier-Ignorierfunktion deaktiviert (Werkseinstellung). Wenn der Jumper-Schalter (JP3) auf OFF gesetzt ist, ist die Haustier-Ignorierfunktion aktiviert.
Die Haustier-Ignorierfunktion kann auch über die Fernkonfiguration eingestellt werden, siehe Abschnitt Fernkonfiguration unten.
Empfindlichkeitserhöhung-Funktion
Sie können die Empfindlichkeitserhöhung-Funktion verwenden, um die Erkennungsempfindlichkeit des PIR zu erhöhen.
Um die Erkennungsempfindlichkeit zu erhöhen, setzen Sie den Jumper-Schalter (JP4) auf ON. Um die normale Erkennungsempfindlichkeit beizubehalten, setzen Sie den Jumper-Schalter (JP4) auf OFF (Werkseinstellung).
Die Empfindlichkeitsfunktion kann auch über die Fernkonfiguration eingestellt werden, siehe Abschnitt Fernkonfiguration unten.
Fernkonfiguration
Der PIR-Bewegungsmelder unterstützt die Fernkonfiguration der Haustier-Ignorierfunktion und der Empfindlichkeit.
Wenn der PIR eingeschaltet wird, werden seine Haustier-Ignorierfunktion und Empfindlichkeit durch die JP3- und JP4-Einstellungen bestimmt. Benutzer können entweder die Jumper-Einstellungen anpassen oder die Einstellungen für Haustier-Ignorierfunktion und Empfindlichkeit über die Alarmzentrale fernkonfigurieren. Die Fernkonfiguration überschreibt die Jumper-Einstellungen.
Webseite der Alarmzentrale:
Rufen Sie auf der lokalen Webseite der Alarmzentrale die Seite Edit Device auf.
Geben Sie die PIR-Bewegungsmelder-Konfiguration im Abschnitt Sensor Setting ein. Klicken Sie auf OK, um zu bestätigen.
Einzelheiten zur Konfiguration finden Sie in der nachstehenden Tabelle. Möchten Sie beispielsweise die Haustier-Ignorierfunktion aktivieren und die Empfindlichkeitsstufe auf hoch einstellen, geben Sie 03 ein.
IR-Konfiguration
Haustier-Ignorierfunktion
Empfindlichkeit
00
Deaktiviert
Normal
01
Deaktiviert
Hoch
02
Aktiviert
Normal
03
Aktiviert
Hoch
Home Portal Server:
Gehen Sie auf dem Home Portal Server zur Seite Device setting, klicken Sie auf die Zeile des Geräts IR-35 und wählen Sie „IR Configuration“.
Wählen Sie die Haustier-Ignorierfunktion (Enable/Disable) und die Empfindlichkeit (High/Normal) aus den Dropdown-Listen und klicken Sie auf „Submit“, um die Einstellung zu bestätigen.
Stromversorgung
Wenn IR-35-BUS fest verdrahtet an eine Hybrid-Alarmzentrale angeschlossen ist, kann die Stromversorgung mit 13,5V durch die Hybrid-Alarmzentrale bereitgestellt werden.
Vorsicht
Die Verkabelung des PIR-Bewegungsmelders darf nur von zertifizierten Technikern mit entsprechendem Fachwissen und entsprechender Schulung im Bereich elektrischer Geräte durchgeführt werden.
Stellen Sie vor der Installation oder Wartungsarbeiten sicher, dass die Stromversorgung getrennt wurde.

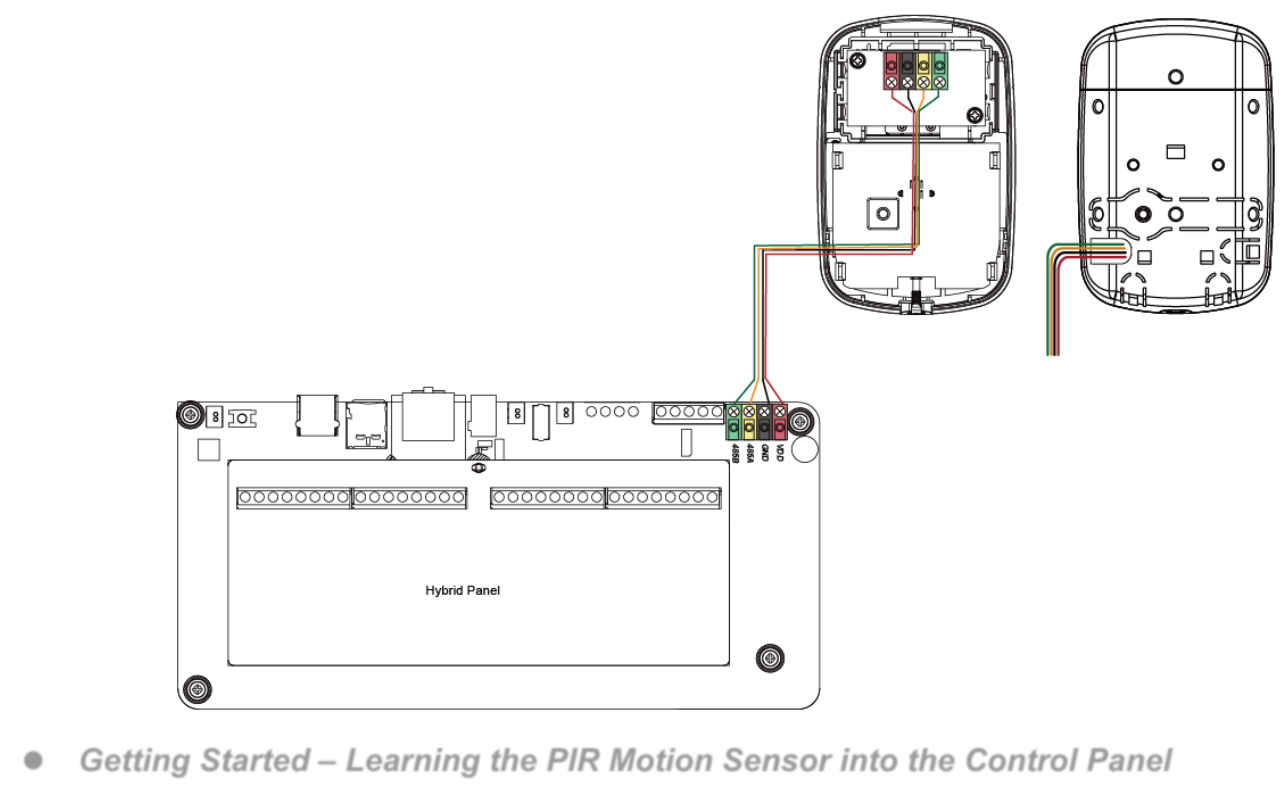

Verkabelung des PIR-Bewegungsmelders
Bevor Sie den PIR-Bewegungsmelder an den Systembus anschließen, schalten Sie bitte die Stromversorgung aus.
Zur Unterstützung bei den Kabelanschlüssen sind die Anschlussklemmen an jedem BUS-Systemmodul farblich gekennzeichnet.
Mehrere BUS-Geräte können in Reihe an die Hybrid Panel angeschlossen werden. Für eine optimale Kommunikation der angeschlossenen BUS-Leitungsgeräte stellen Sie sicher, dass die Abschlusswiderstand-Jumperschalter des ersten Geräts (in der Regel die Hybrid Panel) und des am weitesten entfernten BUS-Geräts einer BUS-Leitung auf ON gesetzt sind, um als Abschlusswiderstände zu dienen. Achten Sie darauf, nur die genannten 2 Jumperschalter zu aktivieren, und setzen Sie die Jumperschalter bei keinem anderen dazwischenliegenden BUS-Gerät auf ON.
Hinweis:
Das steckbare Design der BUS-Anschlussklemmen verbessert die Installationseffizienz. Vor der Verkabelung können Sie die Anschlussklemmen zur einfacheren Handhabung von der Leiterplatte entfernen und nach der Verkabelung wieder aufstecken.
Achten Sie beim erneuten Einbau der Klemme nach dem Abziehen darauf, die Klemme in derselben Ausrichtung einzubauen, um mögliche Gefahren zu vermeiden.
Fehlerhafte Anschlüsse führen zu Ausfällen oder fehlerhaftem Betrieb. Überprüfen Sie die Verkabelung und stellen Sie sicher, dass die Anschlüsse korrekt sind, bevor Sie die Stromversorgung einschalten.
Erste Schritte – Anlernen des PIR-Bewegungsmelders an die Alarmzentrale
Bitte folgen Sie den nachstehenden Schritten, um das Gerät an die Hybrid Panel anzulernen.
Schritt 1. Schließen Sie das Gerät an die Panel an. Schalten Sie anschließend die Panel ein.
Schritt 2. Klicken Sie auf der Webseite der Panel auf „Learning“, um die Anlernseite aufzurufen.
Schritt 3. Klicken Sie auf „Start“, um den Anlernmodus zu aktivieren.
Schritt 4. Klicken Sie auf „Add“, um das Gerät in die Panel aufzunehmen.
Schritt 5. Wenn das Gerät erfolgreich an die Panel angelernt wurde, wird es im Bereich „Learned Device“ angezeigt.
Identifikation
Die Funktion „Identify“ dient zur Lokalisierung eines bestimmten BUS-Geräts im verkabelten BUS-System. Diese Funktion ist besonders hilfreich, um bei umfangreichen Installationen mit zahlreichen BUS-Geräten zu unterscheiden, um welches Gerät es sich jeweils handelt.
So lokalisieren Sie den PIR-Bewegungsmelder im BUS-System:
Schritt 1. Klicken Sie auf der Webseite der Hybrid Panel in der Geräteliste hinter dem Geräteeintrag der IR Camera auf „Identify“.
Schritt 2. Wenn der PIR-Bewegungsmelder das Signal von der Hybrid Panel empfängt, zeigt die Webseite eine Erfolgsmeldung an, und die LED-Anzeige des PIR-Bewegungsmelders blinkt 10-mal, um dem Benutzer den Standort anzuzeigen.
Hinweis:
Wenn auf der Webseite eine Zeitüberschreitungsmeldung angezeigt wird, bedeutet dies, dass der PIR-Bewegungsmelder das Signal von der Panel nicht empfangen hat. Bitte überprüfen Sie, ob die Kabelverbindung zwischen Panel und PIR-Bewegungsmelder ordnungsgemäß hergestellt ist.
Funktionstest
Um sicherzustellen, dass der PIR-Bewegungsmelder nach dem Anlernen mit der Panel kommunizieren kann, versetzen Sie die Alarmzentrale in den Funktionstest-Modus und drücken Sie die Test-Taste am IR-35-BUS, um ein Testsignal an die Alarmzentrale zu übertragen.
Wenn die Panel das Testsignal empfängt, gibt sie einen einmaligen Signalton aus und zeigt die entsprechenden Informationen des PIR-Bewegungsmelders oben in der Geräteliste an.
Hinweis:
Wenn nach dem Drücken der Test-Taste keine Reaktion der Panel erfolgt, bedeutet dies, dass die Panel das Testsignal des Geräts nicht empfangen hat. Bitte überprüfen Sie, ob der IR-35-BUS innerhalb der zulässigen Verkabelungsdistanz ordnungsgemäß an die Panel angeschlossen ist
Werksreset
Der PIR-Bewegungsmelder kann auf die werkseitige Standardeinstellung für Haustier-Immunität und Empfindlichkeit basierend auf den Einstellungen von JP3 und JP4 zurückgesetzt werden. Folgen Sie dazu den nachstehenden Schritten.
Schritt 1. Trennen Sie den PIR-Bewegungsmelder von der Stromversorgung.
Schritt 2. Halten Sie die Test-Taste des PIR-Bewegungsmelders gedrückt und schalten Sie dann das Gerät ein. Halten Sie die Test-Taste weiterhin 5 Sekunden lang gedrückt. Lassen Sie die Test-Taste los, nachdem die LED 5-mal geblinkt hat. Der Werksreset ist damit abgeschlossen.
Installation
Installationsrichtlinie
Der PIR ist für die Montage sowohl auf einer ebenen Fläche als auch in einer Ecke ausgelegt.

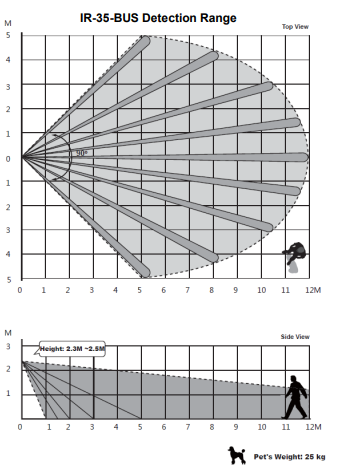

Der Erfassungsbereich beträgt bis zu 12 Meter, wenn der PIR in einer Höhe von 2,3–2,5 Metern über dem
Wenn die Haustier-Immunitätsfunktion aktiviert ist, erkennt der PIR bei einer Montagehöhe von 2,3–2,5 Metern über dem Boden keine Haustiere bis zu 25 kg. Bei Bedarf können Sie die Montagehöhe des PIR entsprechend der Größe Ihres Haustiers anpassen, um eine optimale Haustier-Immunitätsleistung zu erzielen. Eine höhere Montageposition bietet einen größeren haustierimmunen Bereich, erhöht jedoch den toten Winkel unterhalb des PIR.
Wenn der PIR mit der Drehhalterung montiert wird, verfügt er weder über den regulären Erfassungsbereich (wie im nachstehenden Diagramm dargestellt) noch über den typischen haustierimmunen Bereich.
Nachdem der Installationsort ausgewählt wurde, drücken Sie die Test-Taste, um den Testmodus zu aktivieren. Gehen Sie im zu überwachenden Bereich umher, achten Sie darauf, wann die LED aufleuchtet, und überprüfen Sie, ob die Erfassungsabdeckung ausreichend ist.
Wenn die Erfassungsabdeckung als zufriedenstellend festgestellt wurde, folgen Sie den im nachstehenden Abschnitt Montagemethode beschriebenen Schritten, um den PIR zu montieren.

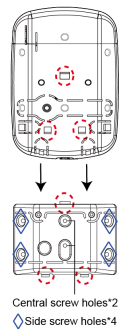

Montagemethode
Der PIR-Melder ist so konzipiert, dass er entweder auf einer flachen Oberfläche oder in einer Ecke montiert werden kann.
Die Basis verfügt über zwei Sollbruchstellen, an denen das Kunststoffmaterial dünner ist und für die Oberflächenmontage herausgebrochen werden kann.
Eine Montagehalterung verfügt über zwei zentrale Schraublöcher zur Befestigung des PIR-Melders auf einer Oberfläche sowie vier seitliche Schraublöcher zur Befestigung in einer Ecke.
Für die Oberflächenmontage steht eine optionale drehbare Halterung zur Verfügung, mit der Benutzer den Erfassungsbereich anpassen können. Mit der drehbaren Halterung kann der IR-35-BUS um 80 Grad horizontal und 70 Grad vertikal gedreht werden, um eine optimale Abdeckung zu erzielen.
Oberflächenmontage ohne Montagehalterung:
Entfernen Sie die untere Befestigungsschraube und die Abdeckung.
Brechen Sie die beiden Sollbruchstellen von der Innenseite der Basis heraus.
Verwenden Sie die Löcher als Schablone und bohren Sie Löcher in die zu montierende Oberfläche.
Setzen Sie die Dübel ein, wenn der PIR-Melder auf Putz oder Ziegel befestigt werden soll.
Schrauben Sie die Basis auf die Dübel.
Schrauben Sie die Abdeckung auf die Basis.
Eckmontage mit Montagehalterung:
Verwenden Sie die vier seitlichen Schraublöcher als Schablone und bohren Sie Löcher in die zu montierende Oberfläche.
Setzen Sie die Dübel ein, wenn der PIR-Melder auf Putz oder Ziegel befestigt werden soll.
Schrauben Sie die Montagehalterung mit den beiden nach oben zeigenden und zu Ihnen gerichteten Stiften auf die Dübel.
Setzen Sie den PIR-Melder auf die Haken der Montagehalterung.
Oberflächenmontage mit Montagehalterung:
Verwenden Sie die beiden zentralen Schraublöcher auf der Halterung als Schablone und bohren Sie Löcher in die zu montierende Oberfläche.
Setzen Sie die Dübel ein, wenn der PIR-Melder auf Putz oder Ziegel befestigt werden soll.
Schrauben Sie die Montagehalterung mit den beiden nach oben zeigenden und zu Ihnen gerichteten Stiften auf die Dübel.
Setzen Sie den PIR-Melder auf die Haken der Montagehalterung.

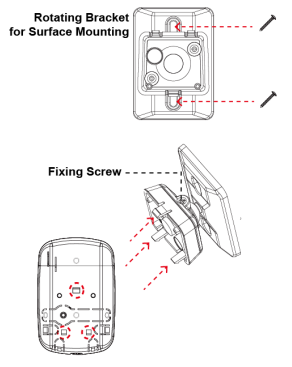

Oberflächenmontage mit drehbarer Halterung (optionales Zubehör, separat erhältlich):
Für die Oberflächenmontage steht eine optionale drehbare Halterung zur Verfügung, mit der Benutzer den Erfassungsbereich anpassen können. Mit der drehbaren Halterung kann der IR-35-BUS um 80 Grad horizontal und 70 Grad vertikal gedreht werden, um eine optimale Abdeckung zu erzielen.
Die drehbare Halterung kann mit den mitgelieferten Schrauben an der Wand montiert werden.
Schrauben Sie die drehbare Halterung an die Wand.
Setzen Sie die 3 Haken der drehbaren Halterung entsprechend in die 3 Löcher der Basis ein.
Drehen Sie die Halterung für den gewünschten Erfassungsbereich und ziehen Sie die Befestigungsschraube fest.
Montageempfehlungen
Es wird empfohlen, den PIR-Melder an folgenden Stellen zu montieren:
In einer Höhe von 2,3 M–2,5 M für die beste Leistung:
An Stellen, an denen Tiere den Erfassungsbereich nicht durch Klettern auf Möbel oder andere Gegenstände erreichen können.
Richten Sie den Melder nicht auf Treppen, auf die Tiere klettern können.
An einer Position, an der sich ein Eindringling normalerweise seitlich durch das Sichtfeld des PIR-Melders bewegen würde.
In einer Ecke, um das breiteste Sichtfeld zu erhalten.
An einer Position, an der das Sichtfeld nicht z. B. durch Vorhänge, Dekorationsgegenstände usw. verdeckt wird.

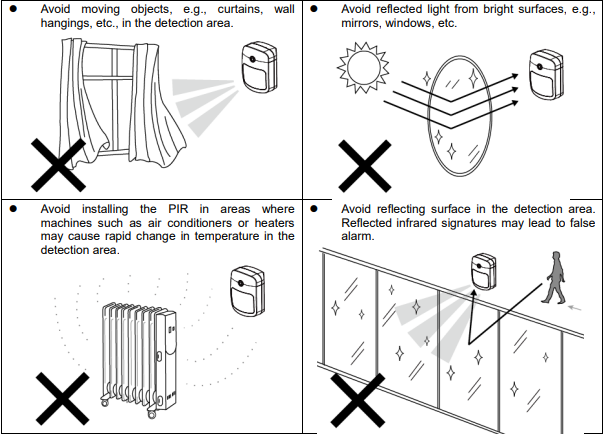

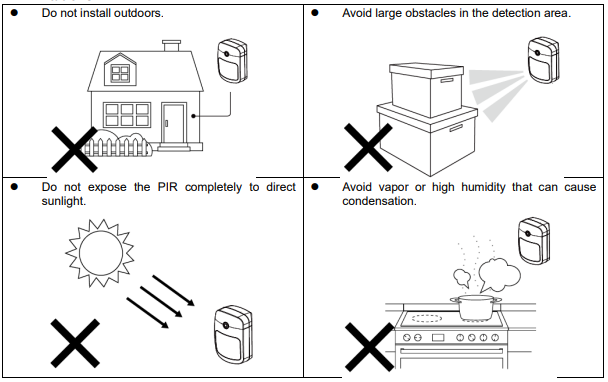

Einschränkungen
Quelle und englisches Original: VESTA Guide – VESTA-358. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
