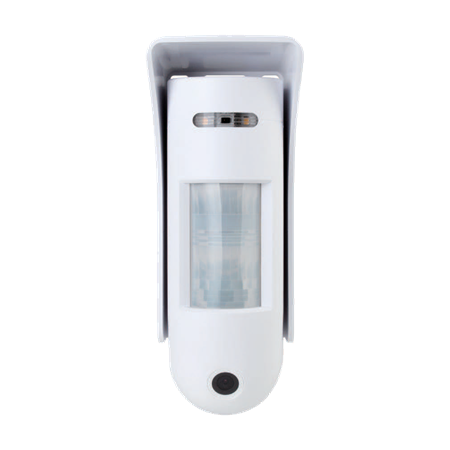

VST-892EX-BUS
BUS-verkabelte Outdoor-PIR-Bewegungsmelder-Kamera
Die VST-892EX-BUS ist eine kabelgebundene Outdoor-Passiv-Infrarot-(PIR)-Bewegungsmelder-Kamera. Sie ist in der Lage, bei Bewegungserkennung kabelgebundene Signale und aufgenommene Bilder (Bildqualität bis zu 640 x 480 Pixel) über den BUS an die Alarmzentrale zu senden.
Mit Nachtbeleuchtungsfunktion, einem UV-beständigen Gehäuse und wasserdicht nach IPX6-Standard ist die VST-892EX-BUS ideal für Hinterhöfe, Rasenflächen, Tore, Außenkorridore und Gänge geeignet.
Die Outdoor-PIR-Kamera ist für eine typische Erfassungsreichweite von 10 Metern bei einer Montagehöhe von 2,3 Metern über dem Boden ausgelegt. Sie bietet Haustierimmunität für Haustiere bis zu 60 Kilogramm mit drei wählbaren Empfindlichkeitsstufen zur Anpassung an unterschiedliche Umgebungen.
Darüber hinaus ist die VST-892EX-BUS mit einem digitalen Näherungsdetektor ausgestattet. Die Anti-Masking-Funktion ermöglicht die Erkennung von Versuchen, den Melder durch Platzieren von Objekten in seinem Sichtfeld zu blenden.
Die Fernkonfiguration wird für die PIR-Bewegungsmelder-Kamera unterstützt. Neben der Einstellung des DIP-Schalters können Benutzer auch die Doppel-Klopf-Funktion und die Haustierimmunität aktivieren/deaktivieren sowie die Empfindlichkeit der PIR-Kamera über die Webseite der Alarmzentrale oder den Home Portal Server anpassen.

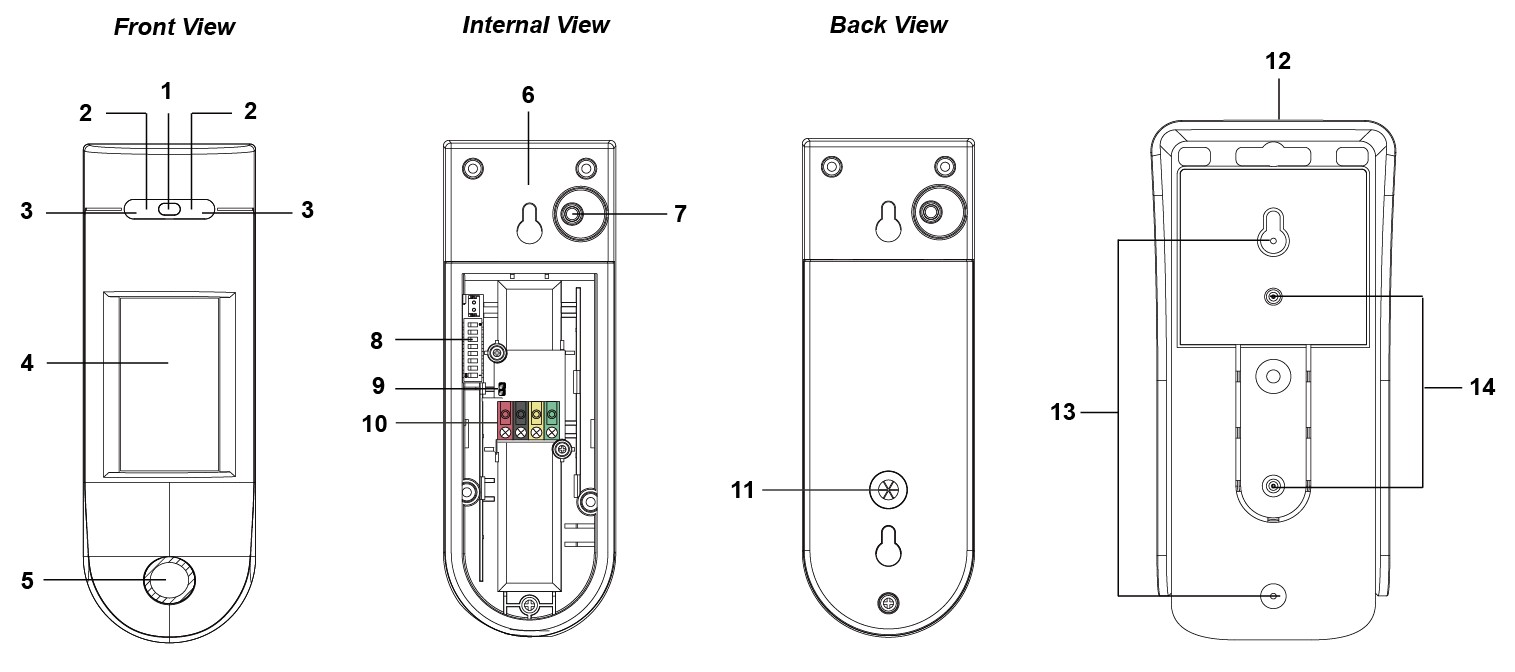

Identifizierung der Teile
Digitaler Näherungsdetektor
Der digitale Näherungsdetektor dient zur Erkennung von Masking-(Verdeckungs-)Versuchen durch einen Eindringling.
LED-Anzeige (Rot)
Die LED-Anzeige zeigt den Systemstatus an.
Blitz-LED
Die Blitz-LED liefert ausreichend Licht für die Bildaufnahme bei schwachen Lichtverhältnissen.
IR-Sensor
Der Sensor dient zur Erkennung von sich bewegenden Objekten.
PIR-Kameraobjektiv
Interne Sabotageerkennung
Test- & Lernen-Taste– Drücken Sie die Taste einmal, um für 10 Minuten in den Testmodus zu wechseln.
DIP-Schalter-Block
Es gibt 8 DIP-Schalter zur Einstellung der Funktion & Erkennungsempfindlichkeitsstufen.
Abschlusswiderstand-Jumper-Schalter
Wenn die PIR-Bewegungsmelder-Kamera als am weitesten entferntes BUS-Gerät an einer BUS-Leitung angeschlossen ist, stellen Sie bitte den Abschlusswiderstand-Jumper der PIR-Bewegungsmelder-Kamera sowie den Jumper-Schalter des ersten BUS-Geräts (in der Regel die Hybrid-Alarmzentrale) auf ON, damit diese als Abschlusswiderstände dienen. Die Kommunikationsfähigkeit der angeschlossenen BUS-Leitung wird dadurch verbessert.
Jumper ON Die Jumper-Brücke ist eingesteckt und verbindet die beiden Pins.
Jumper OFF Die Jumper-Brücke ist entfernt oder auf einem Pin „geparkt“.
Wenn der Jumper auf OFF steht, befindet sich die Kommunikationsfähigkeit auf normalem Niveau.
Wenn der Jumper auf ON steht, wird die Kommunikationsfähigkeit verbessert.
BUS-Anschlussklemme
BUS-Verkabelungsöffnung
Montagehalterung
Haken
Montagebohrungen
LED-Anzeige
Wenn aktiviert, leuchtet die LED-Anzeige unter folgenden Bedingungen auf:
Wenn sich die PIR-Kamera in einem Fehlerzustand befindet (Sabotage offen oder andauernde Masking-Bedingungen), blinkt die LED bei jeder Übertragung einer erkannten Bewegung einmal.
Nachdem die Test-Taste einmal gedrückt wurde, um in den Testmodus zu wechseln, blinkt die LED 60 Sekunden lang, um anzuzeigen, dass sich die PIR-Bewegungsmelder-Kamera aufwärmt.
Im Testmodus blinkt die LED einmal, sobald eine Bewegung erkannt wird.
Die LED blinkt nicht, wenn sich die PIR-Kamera im Normalzustand befindet und sich nicht im Testmodus befindet. <HINWEIS>
Hinweis:
Die LED-Anzeige kann durch Einstellen des DIP-Schalters 2 auf die Position ON aktiviert werden. Weitere Einzelheiten finden Sie in der nachstehenden DIP-Schalter-Positionstabelle.
Bildaufnahme
Wenn das Alarmsystem scharf geschaltet ist, nimmt die PIR-Kamera bei Bewegungserkennung 1, 3 oder 6 Alarmbilder mit einer Auflösung von 640 x 480 oder 320 x 240 (programmierbar über die Alarmzentrale) auf. Sie können die PIR-Kamera auch manuell über die Alarmzentrale zur Bildaufnahme auffordern. Die aufgenommenen Bilder werden zur visuellen Alarmverifizierung an die Alarmzentrale übertragen.
Hinweis:
Wenn Ihre PIR-Kamera an einem Ort installiert ist, an dem sich im Sichtfeld der Kamera eine komplexe Umgebung mit intensivem Licht oder vielen Farben befindet, werden die aufgenommenen Bilder eine große Dateigröße aufweisen, was bei der Übertragung der Bilder an die Alarmzentrale möglicherweise zu einer Kürzung führt.
Aufwärmphase
Die PIR-Kamera wärmt sich 60 Sekunden lang auf, wenn sie von der Alarmzentrale beim Wechsel in den scharfgeschalteten Modus eingeschaltet wird.
Testmodus
Die PIR-Kamera kann durch einmaliges Drücken der Test-Taste für 10 Minuten in den Testmodus versetzt werden.
Im Testmodus sind die Bildaufnahmefunktionen deaktiviert. Die LED-Anzeige blinkt einmal, sobald eine Bewegung erkannt wird.
Die PIR-Kamera verlässt den Testmodus nach 10 Minuten automatisch und kehrt in den Normalmodus zurück.
Im Testmodus muss die LED-Anzeige durch Einstellen des DIP-Schalters 2 auf die Position ON aktiviert werden, und die Doppel-Klopf-Funktion muss durch Einstellen des DIP-Schalters 7 auf die Position OFF deaktiviert werden, damit Benutzer die Erkennungsreichweite testen können.
Doppel-Alarm-Funktion (Double Knock)
Die PIR-Kamera verfügt über eine Doppel-Alarm-Funktion. Wenn die Doppel-Alarm-Funktion aktiviert ist, meldet die PIR-Kamera einen Alarm an die Alarmzentrale nur, wenn zwei Bewegungen innerhalb von 10 Sekunden erkannt werden. Wenn die Doppel-Alarm-Funktion deaktiviert ist, meldet die PIR-Kamera einen Alarm an die Alarmzentrale, sobald eine Bewegung erkannt wird.

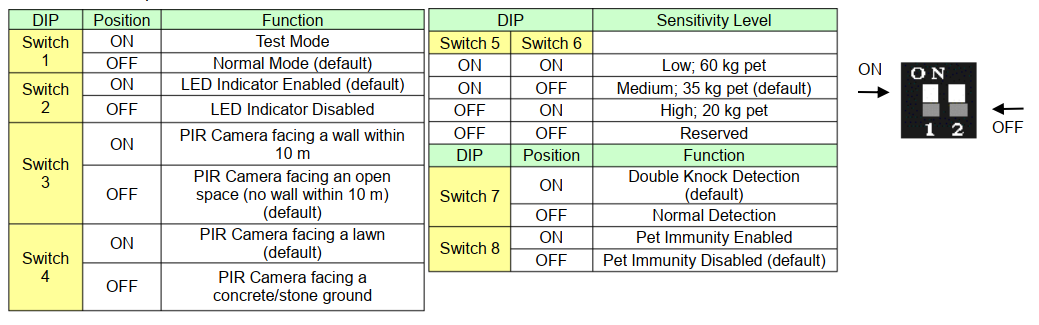

DIP-Schalter-Positionstabelle
Die Funktion jedes DIP-Schalters ist in der folgenden Tabelle aufgeführt. Der DIP-Schalter kann entweder EIN oder AUS sein. Die obere Position zeigt EIN an, die untere Position zeigt AUS an.
Hinweis:
Nach dem Ändern der DIP-Schalter-Einstellungen müssen Sie die PIR-Kamera erneut einschalten, damit die neuen DIP-Schalter-Einstellungen übernommen werden.
Fernkonfiguration
Die PIR-Bewegungsmelder-Kamera unterstützt die Fernkonfiguration der Doppel-Alarm-Funktion, der Empfindlichkeit und der Tierimmunität.
Wenn die PIR-Kamera eingeschaltet wird, wird ihre Doppel-Alarm-Funktion durch die Einstellung des DIP-Schalters SW7 bestimmt, die Empfindlichkeit durch DIP-Schalter SW5 & SW6 und die Tierimmunität durch DIP-Schalter SW8. Benutzer können entweder die DIP-Schalter-Einstellungen anpassen oder die Doppel-Alarm-Funktion, Empfindlichkeit und Tierimmunität-Einstellungen ferngesteuert über die Webseite der Alarmzentrale oder den Home Portal Server ändern. Die Fernkonfiguration überschreibt die DIP-Schalter-Einstellungen.
Webseite der Alarmzentrale:
1) Gehen Sie auf der lokalen Webseite der Alarmzentrale zur Seite Gerät bearbeiten und geben Sie die PIR-Kamera-Konfiguration im Bereich Melder-Einstellung ein. Klicken Sie auf OK, um zu bestätigen.
Bitte beachten Sie die folgende Tabelle für Konfigurationsdetails. Wenn Sie zum Beispiel die Doppel-Alarm-Funktion deaktivieren und die Empfindlichkeitsstufe auf Niedrig einstellen möchten, geben Sie 00 ein.
IR-Konfiguration
Doppel-Alarm
Empfindlichkeit
Tierimmunität
00
Nein
Niedrig
Ja
20
Nein
Mittel
Ja
40
Nein
Hoch
Ja
60
Nein
Tierimmunität deaktiviert
Nein
80
Ja
Niedrig
Ja
A0
Ja
Mittel
Ja
C0
Ja
Hoch
Ja
E0
Ja
Tierimmunität deaktiviert
Nein
Home Portal Server:
Gehen Sie im Home Portal Server zur Seite Geräteeinstellung, klicken Sie auf die Gerätezeile VST-892EX und wählen Sie „IR-Konfiguration“.
Wählen Sie die Doppel-Alarm-Funktion (Aktivieren/Deaktivieren), die Empfindlichkeit (Hoch/Mittel/Niedrig) und die Tierimmunität (Aktivieren/Deaktivieren) aus dem Dropdown-Menü und klicken Sie auf „Absenden“, um die Einstellung zu bestätigen.
Überwachungssignal
Nach der Installation sendet die PIR-Kamera automatisch periodisch Überwachungssignale in zufälligen Intervallen von 20-30 Sekunden an die Alarmzentrale.
Sabotageschutz
Die PIR-Kamera ist durch einen internen Sabotageschalter geschützt, der zusammengedrückt wird, wenn die PIR-Kamera an der Montagehalterung eingehängt ist. Wenn die PIR-Kamera von der Montagehalterung entfernt wird, wird der Sabotageschalter aktiviert und die PIR-Kamera sendet ein Sabotage-Öffnen-Signal an die Alarmzentrale, um den Benutzer auf diesen Zustand hinzuweisen.
Anti-Masking
Die PIR-Kamera verfügt über einen digitalen Näherungsdetektor, der jegliche Maskierungsversuche (Verdecken) durch einen Eindringling erkennen kann.
Wenn ein Maskierungsereignis erkannt wird und der Maskierungszustand 3 Minuten anhält, sendet VST-892EX-BUS ein Maskierungsalarmsignal an die Alarmzentrale, um den Benutzer über den Maskierungszustand zu informieren.
Nachdem die Maskierung/Verdeckung für 3 Minuten entfernt wurde, sendet VST-892EX-BUS ein Wiederherstellungssignal an die Alarmzentrale.
Stromversorgung
Wenn VST-892EX-BUS fest verdrahtet an eine Hybrid-Alarmzentrale angeschlossen ist, kann die 13,5V-Stromversorgung von der Hybrid-Alarmzentrale bereitgestellt werden.
Achtung
Die Verkabelung der PIR-Kamera darf nur von zertifizierten Technikern mit entsprechenden Kenntnissen und Schulungen im Bereich elektrischer Geräte durchgeführt werden.
Stellen Sie vor der Installation oder Wartungsarbeiten sicher, dass die Stromversorgung getrennt wurde.

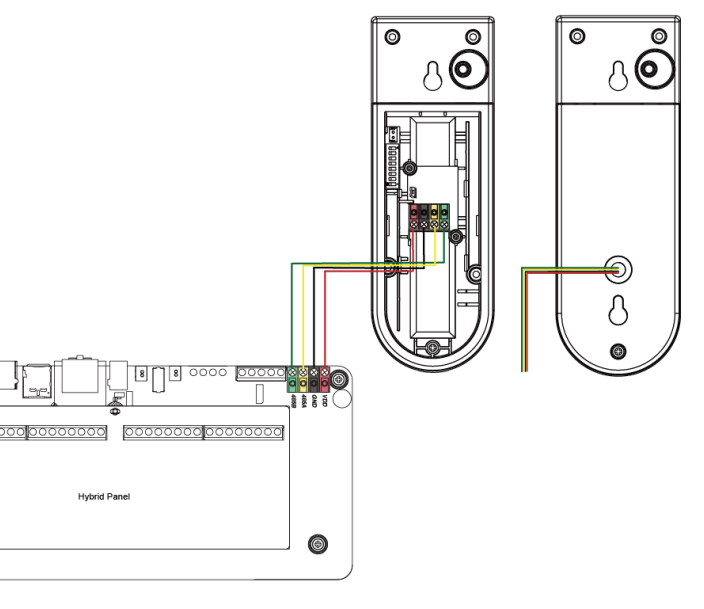

Verkabelung der Outdoor-PIR-Kamera
Bevor Sie die PIR-Kamera an den Systembus anschließen, schalten Sie bitte die Stromversorgung aus.

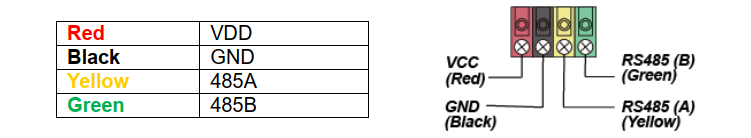

Zur Unterstützung der Kabelverbindungen sind die Klemmenblöcke an jedem BUS-Systemmodul farbcodiert.
Mehrere BUS-Geräte können in Reihe an die Hybrid-Alarmzentrale angeschlossen werden. Für eine optimale Kommunikation der angeschlossenen BUS-Leitungsgeräte stellen Sie sicher, dass die Abschlusswiderstand-Jumperschalter des ersten Geräts (in der Regel die Hybrid-Alarmzentrale) und des am weitesten entfernten BUS-Geräts auf einer BUS-Leitung auf EIN gesetzt sind, um als Abschlusswiderstände zu dienen. Achten Sie darauf, nur die genannten 2 Jumperschalter zu aktivieren, und setzen Sie die Jumperschalter bei keinem anderen dazwischenliegenden BUS-Gerät auf EIN.
Hinweis:
Das steckbare Design der BUS-Klemmenblöcke verbessert die Installationseffizienz. Vor der Verkabelung können Sie die Klemmenblöcke zur einfacheren Handhabung von der Leiterplatte entfernen und nach der Verkabelung wieder einstecken.
Achten Sie nach dem Abziehen der Klemme beim erneuten Einbau der Klemme auf der Platine darauf, die Klemme in der gleichen Ausrichtung zu montieren, um mögliche Gefahren zu vermeiden.
Falsche Verbindungen führen zu Fehlfunktionen oder unsachgemäßem Betrieb. Überprüfen Sie die Verkabelung und stellen Sie die korrekten Verbindungen sicher, bevor Sie die Stromversorgung einschalten.
Erste Schritte – Anlernen der PIR-Kamera an die Alarmzentrale
Bitte befolgen Sie die nachstehenden Schritte, um das Gerät an die Hybrid-Zentrale anzulernen. Schritt 1. Schließen Sie das Gerät an die Zentrale an. Schalten Sie anschließend die Zentrale ein.
Schritt 2. Klicken Sie auf der Webseite der Zentrale auf „Learning“, um die Anlernseite aufzurufen.
Schritt 3. Klicken Sie auf „Start“, um den Anlernmodus zu aktivieren.
Schritt 4. Klicken Sie auf „Add“, um das Gerät in die Zentrale aufzunehmen.
Schritt 5. Wenn das Gerät erfolgreich an die Zentrale angelernt wurde, wird es im Bereich „Learned Device“ angezeigt.
Identifizierung
Die Funktion „Identify“ dient zur Lokalisierung eines bestimmten BUS-Geräts im verdrahteten BUS-System. Diese Funktion ist hilfreich, um zu unterscheiden, welches Gerät welches ist, insbesondere bei größeren Installationen mit zahlreichen BUS-Geräten.
So lokalisieren Sie die PIR-Kamera im BUS-System:
Schritt 1. Klicken Sie auf der Webseite der Hybrid-Zentrale in der Geräteliste neben dem Eintrag der IR-Kamera auf „Identify“.
Schritt 2. Wenn die PIR-Kamera das Signal von der Hybrid-Zentrale empfängt, zeigt die Webseite eine Erfolgsmeldung an, und die LED-Anzeige der PIR-Kamera blinkt 10 Mal, um dem Benutzer den Standort anzuzeigen.
Hinweis:
Wenn auf der Webseite eine Timeout-Meldung angezeigt wird, bedeutet dies, dass die PIR-Kamera das Signal von der Zentrale nicht empfangen hat.
Bitte prüfen Sie, ob die PIR-Kamera innerhalb der zulässigen Verkabelungsdistanz ordnungsgemäß an die Zentrale angeschlossen ist.
Laufprüfung (Walk Test)
Um sicherzustellen, dass die PIR-Kamera nach dem Anlernen mit der Zentrale kommunizieren kann, versetzen Sie die Alarmzentrale in den Walk-Test-Modus und drücken Sie die Testtaste am VST-892EX-BUS, um ein Testsignal an die Zentrale zu senden.
Wenn die Zentrale das Testsignal empfängt, gibt sie einen Signalton aus und zeigt die entsprechenden Informationen der PIR-Kamera oben in der Geräteliste an.
Hinweis:
Wenn nach dem Drücken der Testtaste keine Reaktion der Zentrale erfolgt, bedeutet dies, dass die Zentrale das Testsignal des Geräts nicht empfangen hat.
Bitte prüfen Sie, ob die PIR-Kamera innerhalb der zulässigen Verkabelungsdistanz ordnungsgemäß an die Zentrale angeschlossen ist.
Montage & Installationsmethode

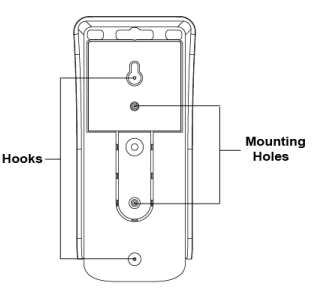

Montage mit der Montagehalterung:
Die PIR-Kamera kann mit den mitgelieferten Befestigungsschrauben, Dübeln und der Montagehalterung auf einer ebenen Fläche montiert werden.
Die mitgelieferte Montagehalterung besitzt Sollbruchstellen, an denen das Kunststoffmaterial dünner ist und für Montagezwecke herausgebrochen werden kann.

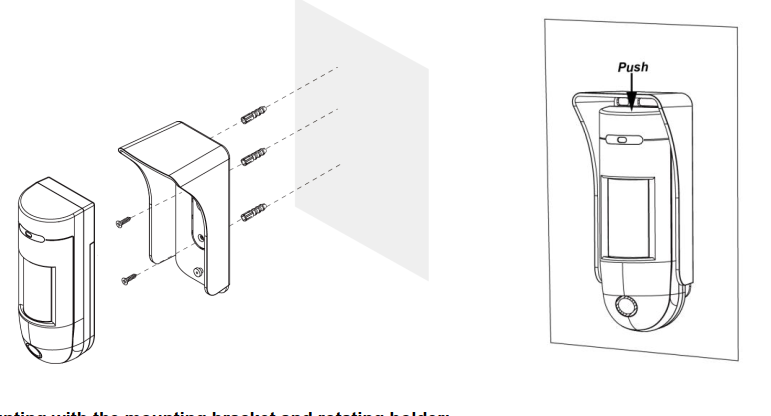

So montieren Sie VST-892EX-BUS mit der Montagehalterung:
Verwenden Sie die Montagehalterung als Schablone und bohren Sie 2 Löcher für die Dübel in die Wand.
Setzen Sie die Dübel ein und befestigen Sie die Montagehalterung mit den Schrauben an der Wand.
Hängen Sie VST-892EX-BUS in die Montagehalterung ein und drücken Sie es nach unten, bis Sie ein Klickgeräusch hören.
Hinweis:
Bitte stellen Sie sicher, dass die PIR-Kamera korrekt in die Montagehalterung eingehängt ist, sodass der interne Sabotageschalter vollständig eingedrückt ist.
Montage mit Montagehalterung und Schwenkhalterung:
Eine Schwenkhalterung wird als benutzerfreundliche Montageoption angeboten (optionales Zubehör, separat erhältlich). Sie besteht aus einer Basis zur Befestigung an einer Oberfläche und einer Kugelgelenkverbindung zur Befestigung der Montagehalterung an der Schwenkhalterung.
Mit der Schwenkhalterung kann die PIR-Kamera horizontal gedreht werden, um eine optimale Erfassung zu ermöglichen.

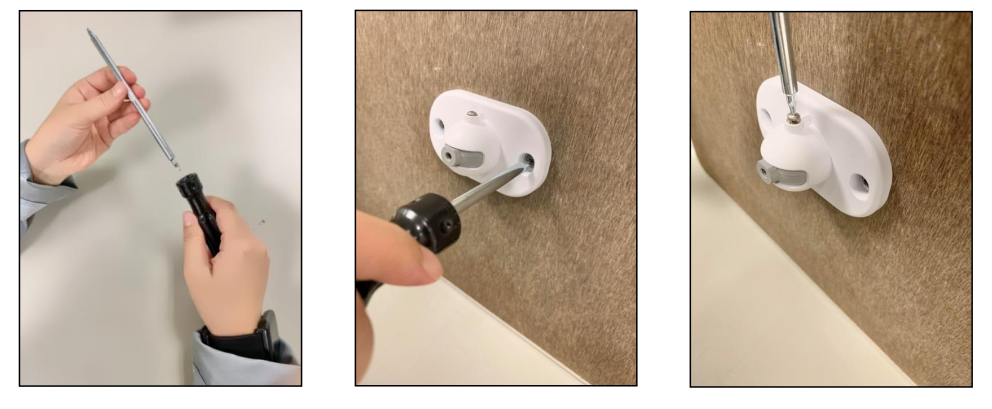

Ein Spezialschraubendreher mit wendbarer, doppelseitiger Klinge sowie drei Torx-Sicherheitsschrauben liegen zur Befestigung der Schwenkhalterung an der Wand bei. Bitte verwenden Sie den mitgelieferten Schraubendreher, um die Torx-Sicherheitsschrauben festzuziehen bzw. zu lösen.

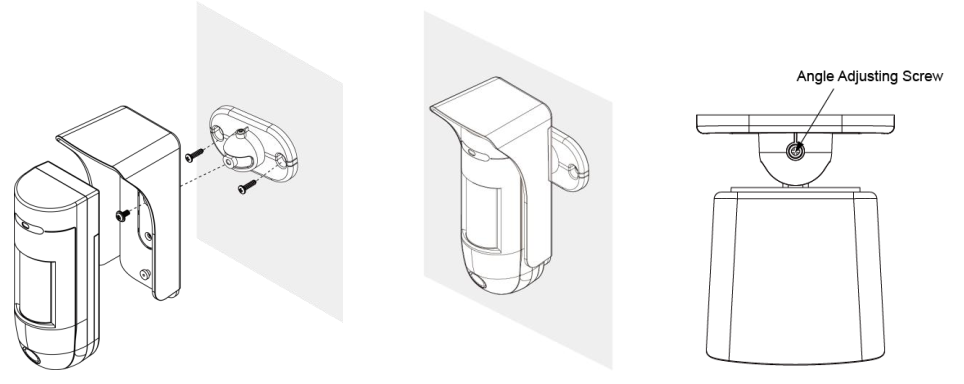

So montieren Sie VST-892EX-BUS mit Montagehalterung und Schwenkhalterung:
Befestigen Sie die Schwenkhalterung mit den mitgelieferten Schrauben an der Wand.
Befestigen Sie die Montagehalterung mit der Befestigungsschraube durch die verwechslungssichere Bohrung an der Kugelgelenkverbindung.
Hängen Sie VST-892EX-BUS in die Montagehalterung ein und drücken Sie es nach unten, bis Sie ein Klickgeräusch hören.
Drehen Sie die Kugelgelenkverbindung horizontal, um den Erfassungswinkel von VST-892EX-BUS anzupassen. (Bei halb gelöster Winkeleinstellschraube kann die Kugelgelenkverbindung weiterhin gedreht werden.)
Wenn VST-892EX-BUS in die gewünschte Position mit optimaler Erfassungsabdeckung gedreht wurde, können Sie die Position durch festes Anziehen der Winkeleinstellschraube fixieren.
Empfehlungen zur Installation
Es wird empfohlen, die PIR-Kamera an folgenden Orten zu installieren:
In einer Höhe von 2,3 Metern (gemessen von der Unterseite der Kamera) über dem Boden für beste Leistung. In einer Ecke für den größtmöglichen Erfassungsbereich
An einem Ort, an dem sich ein Eindringling normalerweise quer durch das Sichtfeld der PIR-Kamera bewegen würde
An einer Oberfläche oder in einer Ecke, die für Tiere unzugänglich ist

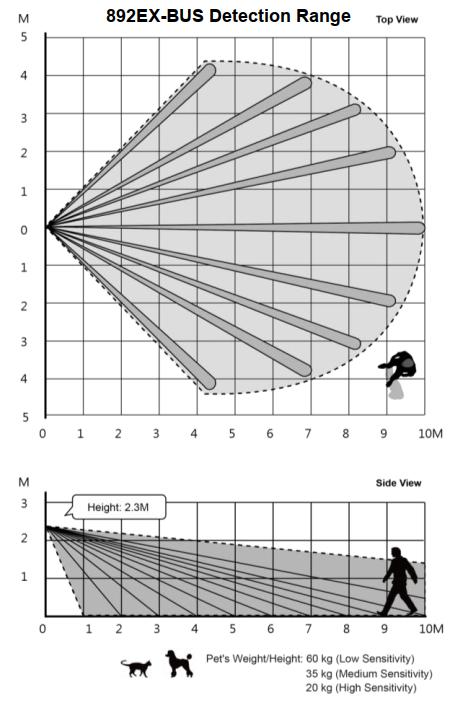

Die PIR-Kamera hat bei einer Montagehöhe von 2,3 Metern über dem Boden eine Erfassungsreichweite von 10 Metern.
Einschränkungen:
Setzen Sie die PIR-Kamera nicht vollständig direktem Sonnenlicht aus.
Vermeiden Sie große Hindernisse im Erfassungsbereich.
Richten Sie die Kamera nicht direkt auf Wärmequellen wie Feuerstellen und Heizkessel und installieren Sie sie nicht über Heizkörpern. Versuchen Sie niemals, das Gerät zu zerlegen oder zu verändern.

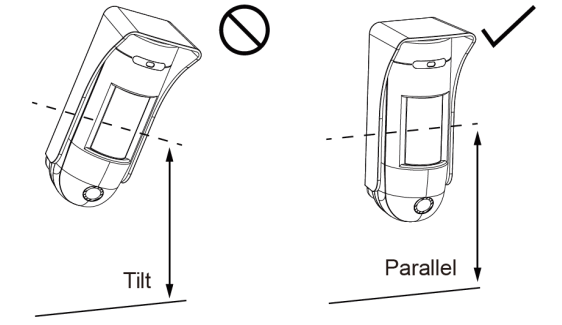

Installieren Sie die PIR-Kamera bitte aufrecht. Neigen Sie sie nicht.

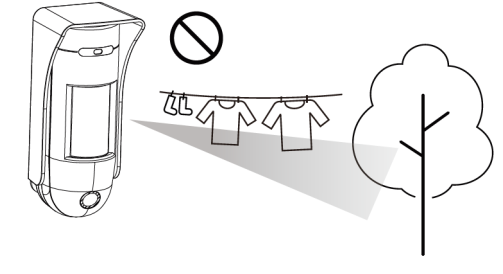

Installieren Sie die Bewegungsmelder-Kamera nicht an Orten, an denen Objekte durch Wind bewegt werden, wie z. B. Bäume und Wäsche, da diese das Sichtfeld der Bewegungsmelder-Kamera blockieren können.

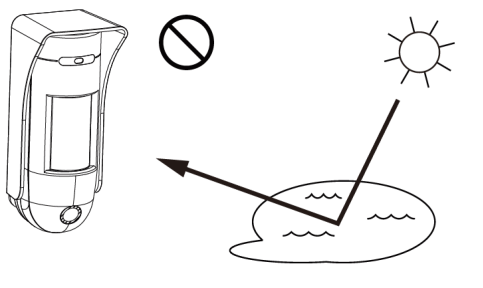

Entfernen Sie alle lichtreflektierenden Oberflächen sowie Wasserpfützen aus dem Erfassungsbereich.

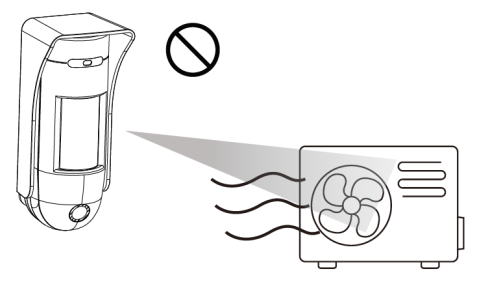

Vermeiden Sie es, auf den Zu- oder Abluftstrom einer Außeneinheit zu zielen.
WICHTIGER HINWEIS:
Stellen Sie die DIP-Schalter entsprechend dem Installationsort der PIR-Kamera ein, um eine optimale Leistung zu erzielen. Wenn die Einstellungen der DIP-Schalter nicht mit der Installationsumgebung übereinstimmen, wird die Leistung der PIR-Kamera beeinträchtigt und es kann entweder zu Fehlalarmen oder zur Unfähigkeit, Bewegungen zu erkennen, kommen.
Die PIR-Kamera erkennt Unterschiede zwischen dem sich bewegenden Objekt und dem Hintergrund. Wenn sich das Objekt nicht bewegt (d. h. still steht), kann die PIR-Kamera es nicht erkennen.
Die PIR-Kamera besitzt eine Richtcharakteristik und ist am effektivsten bei der Erkennung von Eindringlingen, die sich quer durch ihr Erfassungsfeld bewegen. Bei Bewegungen direkt vor der PIR-Kamera ist sie weniger empfindlich.
Für beste Leistung sollten Sie daran denken, die Montagehöhe der Bewegungsmelder-Kamera an die Höhe des größten Haustiers im Haus anzupassen. Größere Hunde erfordern eine höhere Montage der Bewegungsmelder-Kamera, um Fehlalarme durch Haustiere zu vermeiden.
Die PIR-Kamera hat bei einer Montagehöhe von 2,3 Metern einen toten Winkel von etwa 1 Meter unterhalb der Kamera. Dieser tote Winkel vergrößert sich, wenn die PIR-Kamera höher als 2,3 Meter montiert wird, und verringert sich, wenn sie niedriger montiert wird.
Sofern nicht anders erforderlich, wird empfohlen, die Montagehöhe der PIR-Kamera bei 2,3 Metern zu belassen, um eine optimale Leistung zu gewährleisten. Wenn Sie die Montagehöhe ändern, führen Sie bitte einen Erkennungstest durch, um sicherzustellen, dass die PIR-Kamera Eindringlinge bei der gewählten Höhe zuverlässig erkennen kann.
