TSP-1-BUS
Touchscreen-Tastatur am BUS

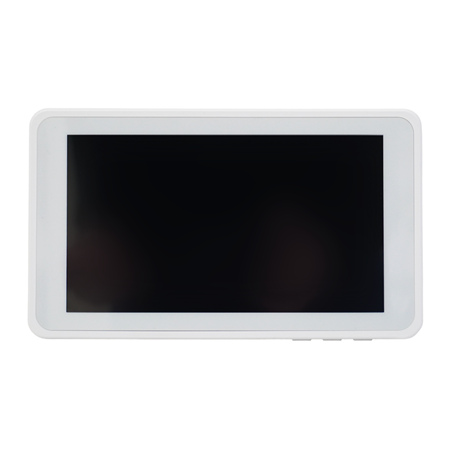

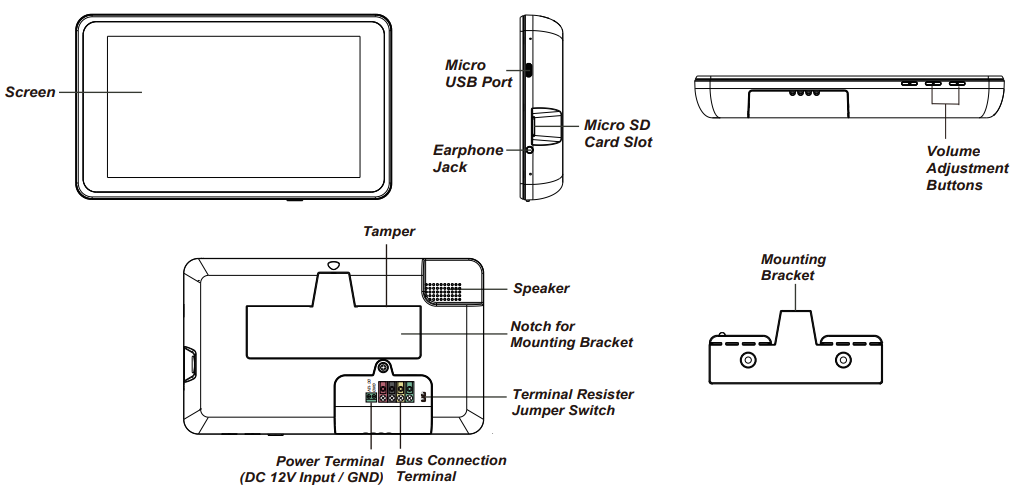

1. Übersicht der Bauteile
2. Lieferumfang
Touchscreen-Tastatur *1 Montagehalterung *1 Maschinenschraube *1
Selbstschneidende Schrauben für Montagehalterung *2 Dübel für selbstschneidende Schrauben *2
3. Stromversorgung
Die TSP-1-BUS kann entweder über die BUS-Verbindung der Hybrid-Alarmzentrale oder über ein externes Netzteil mit 12V AC-DC-Adapter mit Strom versorgt werden.
4. Erforderliche Ausstattung
Für den Betrieb im Modus „WIFI“ oder „WIFI & BUS“ ist ein Router erforderlich, der ein 2,4-GHz-WLAN-Netzwerk unterstützt. Die Hybrid-Alarmzentrale sollte mit diesem Router verbunden sein und Zugang zum Internet haben.

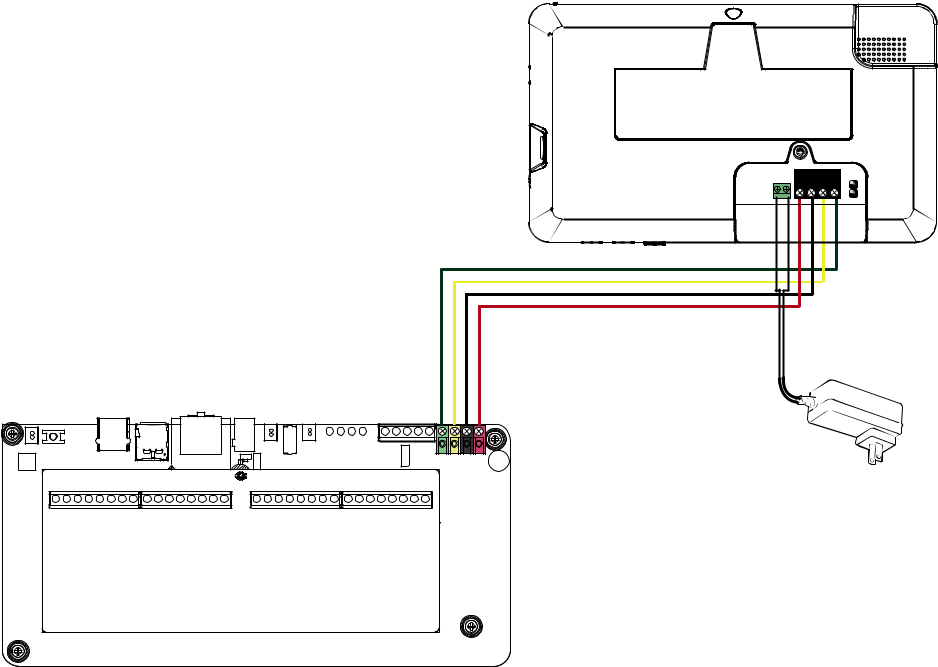

5. BUS-Verkabelung der Touchscreen-Tastatur
Bevor Sie die Touchscreen-Tastatur an den Systembus anschließen, schalten Sie bitte die Stromversorgung aus.
Zur Unterstützung beim Anschließen der Kabel sind die Anschlussklemmen an jedem BUS-Modul farblich gekennzeichnet.
Die TSP-1-BUS schaltet sich automatisch ein, sobald die Stromversorgung angeschlossen ist.
6. Einrichtung und Verbindung
Die TSP-1-BUS kann in drei verschiedenen Modi betrieben werden: „WIFI & BUS“, „WIFI“ oder „BUS“.
Der Anlernvorgang ist nur bei der Ersteinrichtung erforderlich.
Bitte stellen Sie sicher, dass Sie die TSP-1 vor Beginn auf die neueste Firmware-Version aktualisieren.

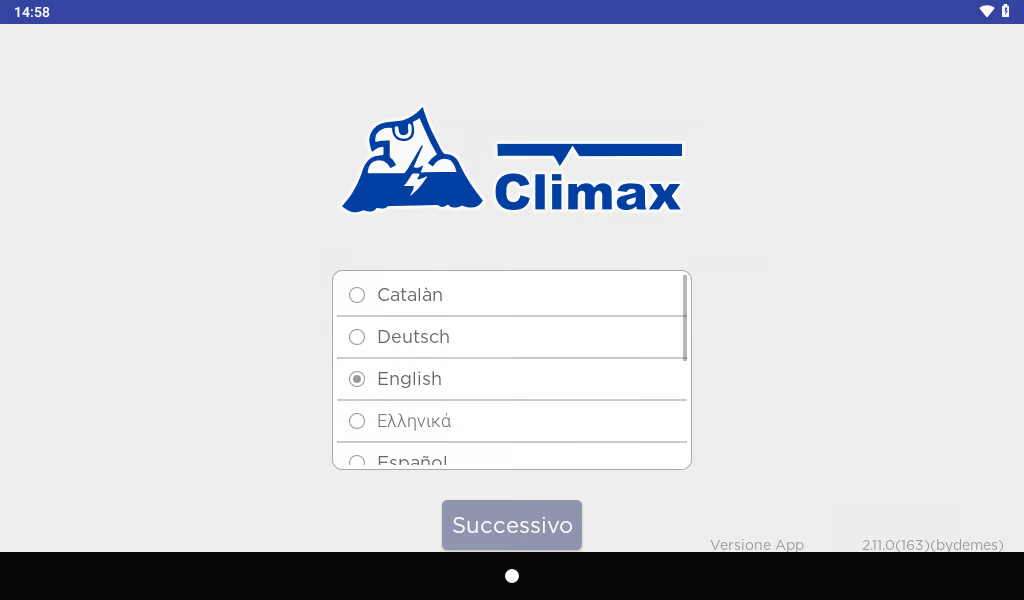

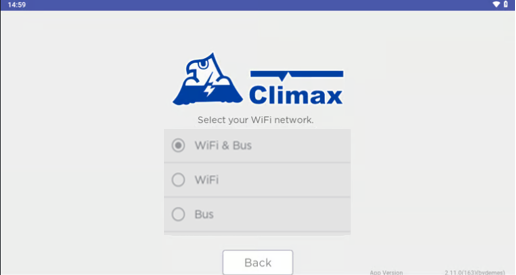

Schritt 1. Nachdem die TSP-1-BUS mit der Alarmzentrale verkabelt wurde, wählen Sie die Sprache und anschließend den Verbindungsmodus für die Tastatur.

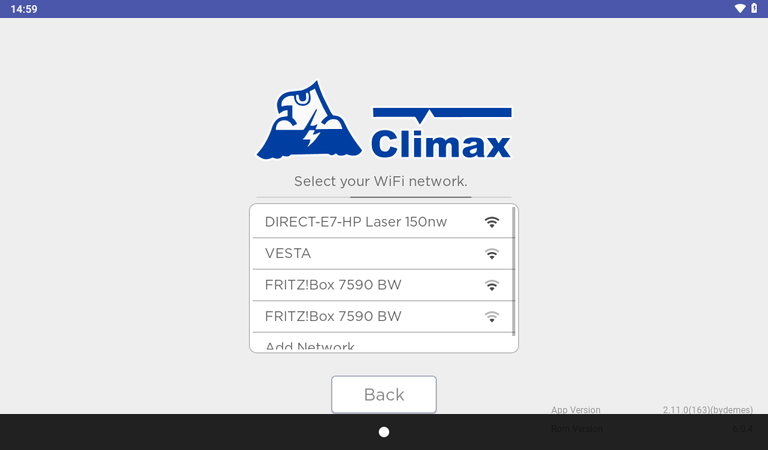

Schritt 2. Für die Verbindungsarten „WIFI & BUS“ und „WIFI“ wählen Sie die WIFI-SSID des Routers aus, mit dem die Alarmzentrale verbunden ist.

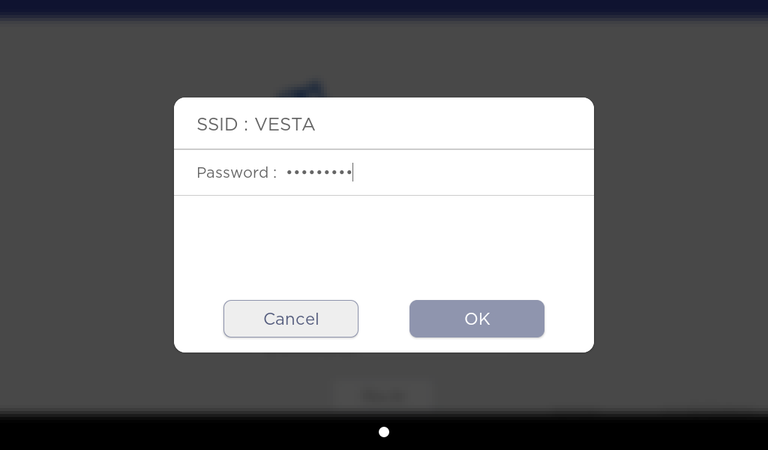

Geben Sie bei Bedarf das Passwort des WLAN-Netzwerks ein und klicken Sie auf „OK“.
Bei Verbindung über „BUS“ gelangen Sie direkt zur Startseite.
Schritt 3. Versetzen Sie Ihre Hybrid-Alarmzentrale in den Anlernmodus (Einzelheiten hierzu entnehmen Sie bitte der Bedienungsanleitung der Alarmzentrale).

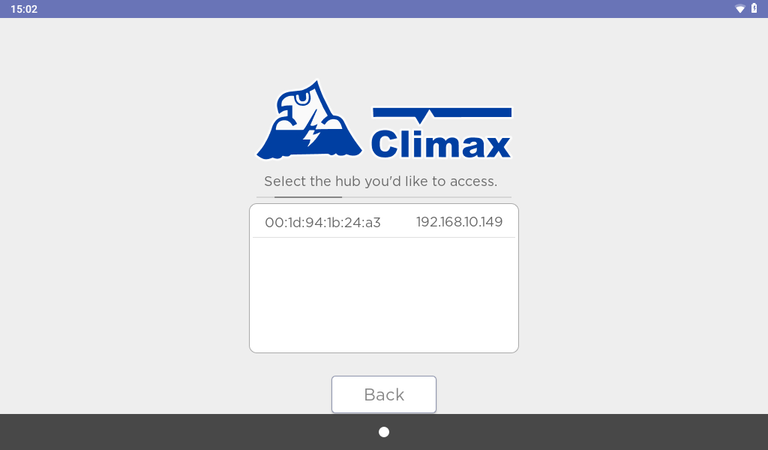

Schritt 4. Für die Verbindungsarten „WIFI & BUS“ und „WIFI“ sucht Ihre Touchscreen-Tastatur automatisch nach verfügbaren Alarmzentralen. Wählen Sie die Alarmzentrale aus, auf die Sie zugreifen möchten.
Bei Verbindung über „BUS“ wird die Touchscreen-Tastatur automatisch auf der Webseite der Alarmzentrale angezeigt.
Schritt 5. Klicken Sie auf der Webseite der Alarmzentrale auf „Hinzufügen“, um die Touchscreen-Tastatur in die Alarmzentrale aufzunehmen.
Schritt 6. Bei erfolgreichem Anlernen wird die Touchscreen-Tastatur im Bereich „Angelernte Geräte“ als Keypad angezeigt.
7. Hardware-Installation
Die Touchscreen-Tastatur ist für die Wandmontage mit der mitgelieferten Montagehalterung vorgesehen.
Schritt 1. Verwenden Sie die beiden Montagebohrungen der Halterung als Schablone, um Löcher in die vorgesehene Wand zu bohren.
Schritt 2. Setzen Sie die Dübel ein, wenn die Tastatur auf Putz oder Ziegel befestigt werden soll.
Schritt 3. Schrauben Sie die Halterung mit den 2 mitgelieferten Schrauben an der Wand fest.
Schritt 4. Setzen Sie die Touchscreen-Tastatur auf die Montagehalterung.
Schritt 5. Ziehen Sie die Maschinenschraube fest an, um die Tastatur sicher an der Montagehalterung zu befestigen.
Für eine ausführlichere Anleitung scannen Sie bitte den QR-Code und laden Sie die „TSP-1-BUS Touchscreen Keypad Installation Guide“ herunter.
