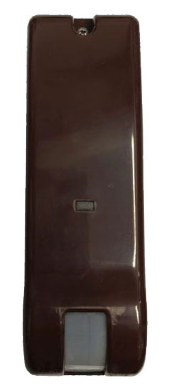

HE-131M + VESTA-148 (BROWN)
Digitaler Outdoor-Vorhangmelder mit Dual-Technologie

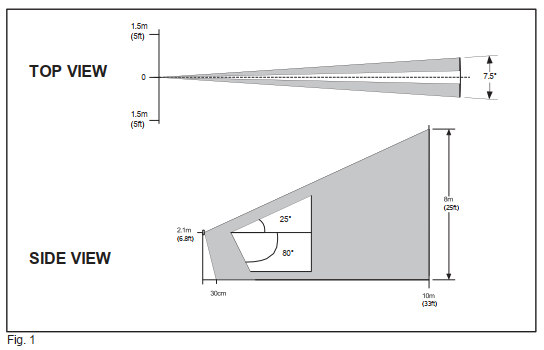

Der Melder wurde für den Außenbereichsschutz entwickelt und erzeugt eine vertikale Barriere mit mehreren Strahlen, die einen Eindringling erkennt, bevor dieser in die Innenräume eindringt, mit einer maximalen Reichweite von 9 m.
Robustes Gehäuse mit Schutzart IP54.
LED
Gelbe Farbe, PIR-Alarm.
Blaue Farbe, Mikrowellenalarm
Rote Farbe, Relaisalarm
KONFIGURATION
DIP-SCHALTER
SCHALTERPOSITION
FUNKTION
1
OFF
Minimale Infrarot-Empfindlichkeit
2
OFF
1
ON
Mittlere Infrarot-Empfindlichkeit
2
OFF
1
OFF
Mittlere/hohe Infrarot-Empfindlichkeit
2
ON
1
ON
Hohe Infrarot-Empfindlichkeit
2
ON
3
OFF
Normale Mikrowellen-Empfindlichkeit
ON
Hohe Mikrowellen-Empfindlichkeit
4
OFF
Blendschutz OFF
ON
Blendschutz ON
5
OFF
Batteriesparfunktion aus
ON
Batteriesparfunktion aktiv
6
OFF
Niedrige Blendschutz-Empfindlichkeit
ON
Hohe Blendschutz-Empfindlichkeit
7
OFF
LED OFF
ON
LED ON
INSTALLATION
Für eine korrekte Installation muss der Sensor außen in einer maximalen Höhe von 2,5 m über dem Boden angebracht werden, senkrecht zur Bodenebene.
Wählen Sie die Position des Melders
Befestigen Sie den unteren Teil des Melders an der Wand, indem Sie die vorgesehenen Löcher bohren, und prüfen Sie, dass er perfekt senkrecht zum Boden ausgerichtet ist

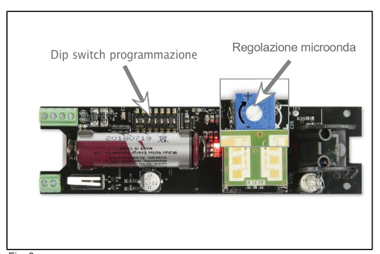

Stellen Sie die DIP-Schalter gemäß der Tabelle ein
Hinweis:
Die Einstellung der DIP-Schalter muss vor dem Einschalten erfolgen.
Hinweis:
Falls erforderlich, kann die Empfindlichkeit der Mikrowelle mit dem entsprechenden Trimmer reduziert werden.
Schließen Sie den Sensor, indem Sie den unteren Teil einhängen und die obere Schraube festziehen.
Während der ersten zwei Minuten kalibriert sich der Sensor selbst für den Blendschutz, sofern dieser aktiv ist
Hinweis:
Deaktivieren Sie nach Abschluss der Überprüfungs- und Kalibrierungsvorgänge das LED-Signal (Dip 7 OFF), um eine Verkürzung der Batterielebensdauer zu vermeiden. Alle Einstellungen müssen bei von der Stromversorgung getrenntem Gerät vorgenommen werden.
INSTALLATIONSHINWEISE
Vermeiden Sie die Befestigung des Melders an Orten, die vollständig Witterungseinflüssen (Wind, Regen, Schnee usw.) ausgesetzt sind
Vermeiden Sie direktes Sonnenlicht oder reflektiertes Licht auf glänzenden Oberflächen
Installieren Sie den Melder nicht in der Nähe von Pflanzen, Sträuchern oder Luftströmen von Klimaanlagen.
Quelle und englisches Original: VESTA Guide – VESTA-353. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
