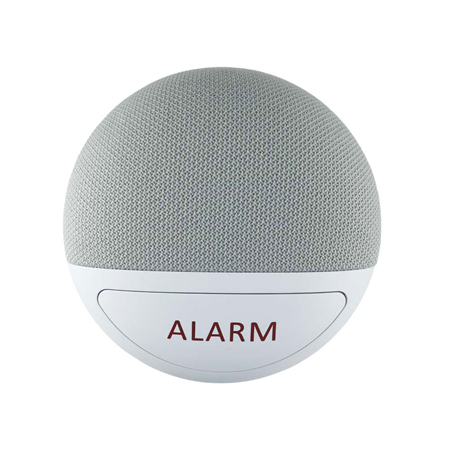

VCP-LTE-SV Kurzanleitung
Voice Emergency Call Point

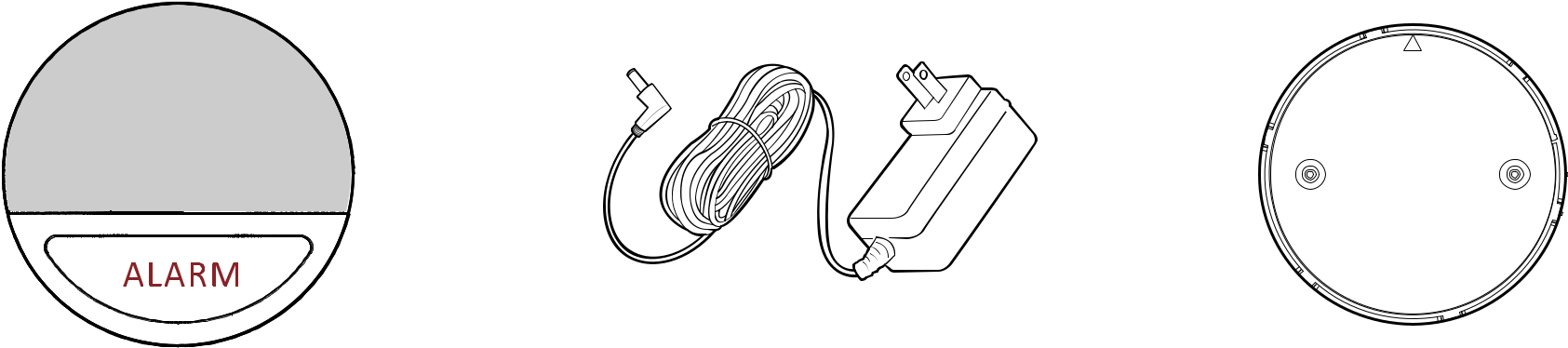

1. Lieferumfang
Voice Call Point Ein Netzteil (DC 9V 1A SPS-Adapter) Eine Wandhalterung

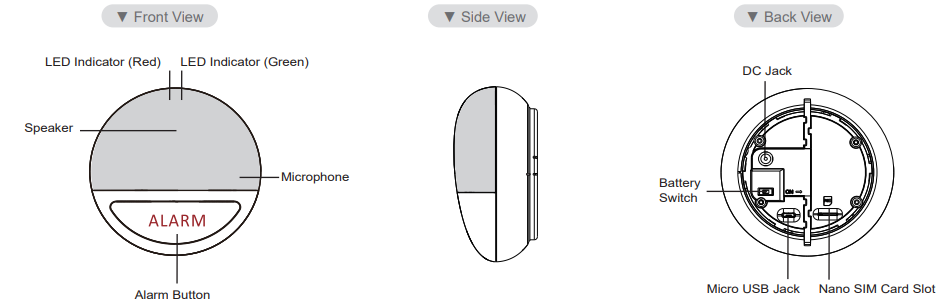

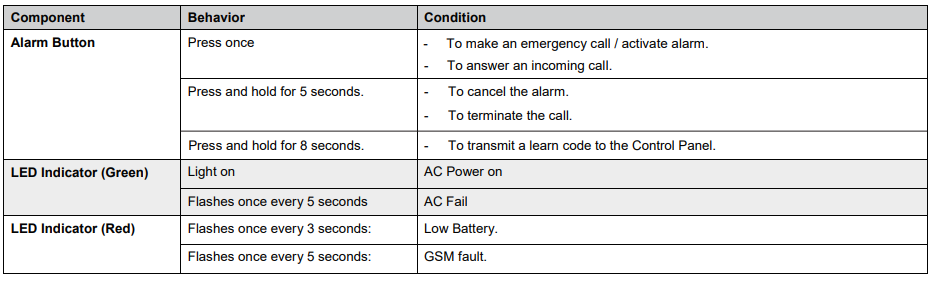

2. Beschreibung der Bauteile
3. Stromversorgung
Für den Anschluss an das Stromnetz wird ein DC 9V 1A SPS-Netzteil mitgeliefert.
Zusätzlich zum Netzteil ist im VCP-LTE-SV ein Akku eingebaut, der bei einem Stromausfall als Notstromversorgung dient.
Sie müssen den Batterieschalter auf ON stellen, damit der Akku aufgeladen wird, wenn die Netzspannung anliegt, und als Notstromquelle dient, wenn die Netzspannung fehlt.
4. Hardware-Installation
SIM-Karte einlegen
• Es wird empfohlen, den PIN-Code der SIM-Karte zu deaktivieren, bevor Sie sie in das VCP-LTE-SV einlegen.

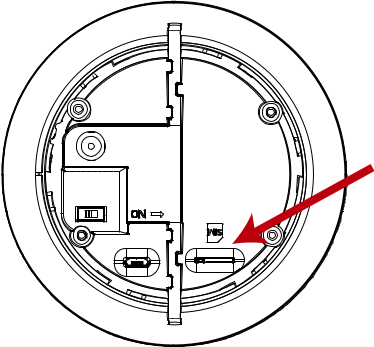

• Die SIM-Kartenhalterung befindet sich auf der Rückseite des Geräts.
• Schieben Sie die SIM-Karte bis zum Anschlag hinein und drücken Sie anschließend fest auf den Rand der SIM-Karte, um sie zu sichern.
• Die SIM-Karte löscht ihre SMS-Nachrichten jedes Mal, wenn das VCP-LTE-SV eingeschaltet wird.
Hinweis:
Nur eine Nano-SIM-Karte passt in den SIM-Kartenschlitz. Falls Sie nicht über die passende SIM-Kartengröße verfügen, wenden Sie sich bitte an Ihren Netzbetreiber, um einen Austausch der SIM-Karte zu erhalten.
Legen Sie die SIM-Karte nicht mit einem SIM-Kartenadapter ein, da dies die SIM-Karte und deren Halterung beschädigen kann.

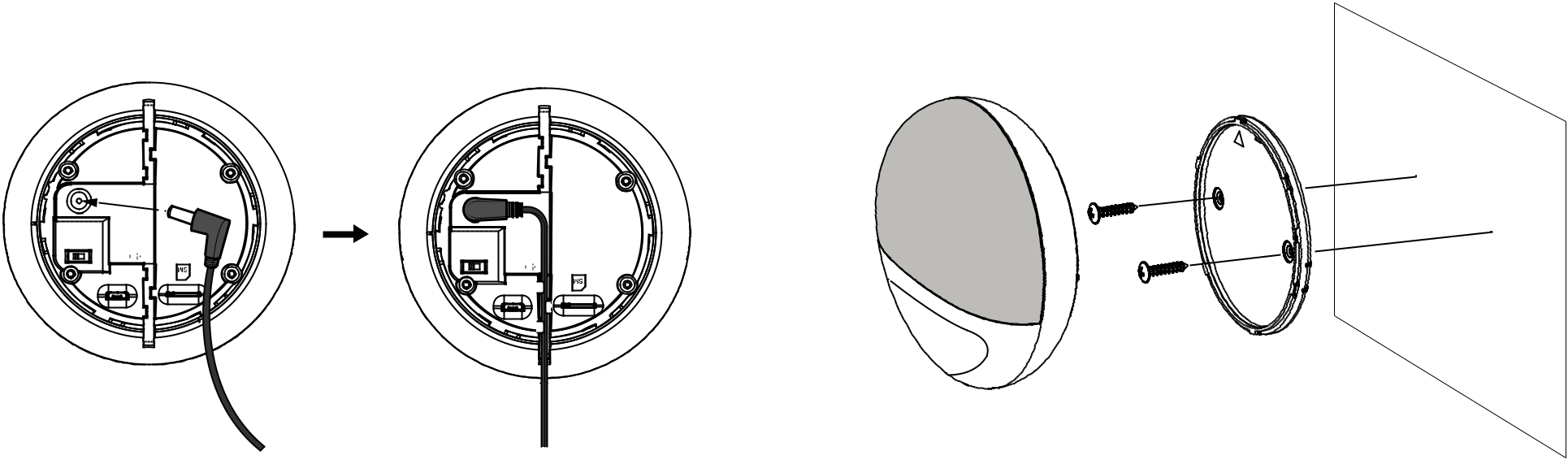

Wandmontage
Schritt 1. Brechen Sie die 2 Ausbrechöffnungen an der Wandhalterung heraus.
Schritt 2. Verwenden Sie die 2 Löcher als Schablone, um die Positionen der Löcher zu markieren, und stellen Sie dabei sicher, dass das Dreieckssymbol auf der Halterung senkrecht nach oben zeigt.
Schritt 3. Bohren Sie 2 Löcher und schrauben Sie die Halterung an die Wand.
Schritt 4. Schließen Sie einen DC 9V 1A SPS-Netzadapter an die DC-Buchse des VCP-LTE-SV an und verlegen Sie das Kabel ordnungsgemäß.
Schritt 5. Setzen Sie das VCP-LTE-SV auf die Wandhalterung. Stellen Sie sicher, dass die Markierung auf dem VCP-LTE-SV mit der oberen Markierung auf der Halterung übereinstimmt.

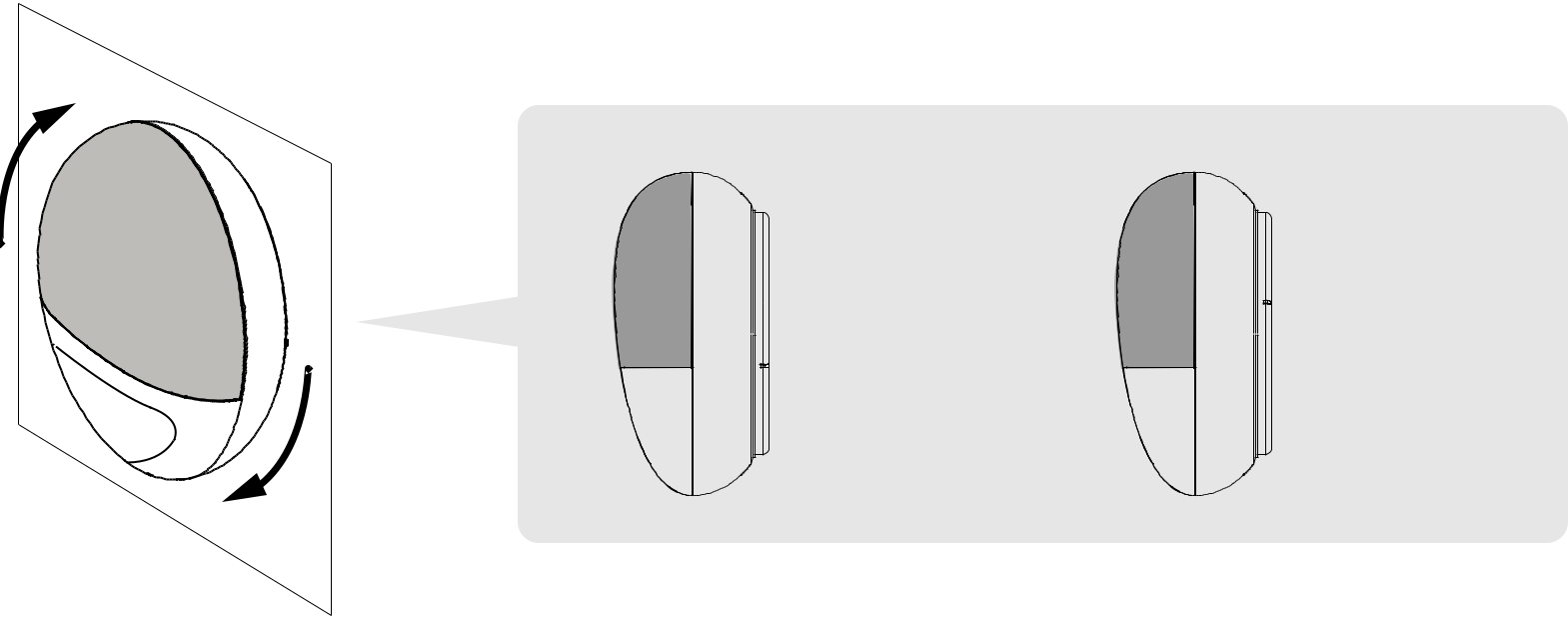

Schritt 6. Drehen Sie das VCP-LTE-SV im Uhrzeigersinn in die Verriegelungsposition.
Oberflächenmontage
Schritt 1. Reinigen Sie die Rückseite des VCP-LTE-SV mit Entfetter. Schließen Sie einen DC 9V 1A SPS-Netzadapter an die DC-Buchse an und verlegen Sie das Kabel ordnungsgemäß nach rechts oder links.
Schritt 2. Entfernen Sie die Schutzfolie des Antirutsch-Pads und bringen Sie es auf der Rückseite des VCP-LTE-SV an.
Schritt 3. Platzieren Sie das VCP-LTE-SV am gewünschten Ort.
5. Software-Installation
Das VCP-LTE-SV kann über eine USB-Verbindung mit einem Computer mithilfe der PC-Programmiertool-Software (mit dem Programmierkabel) programmiert werden. Der USB-Treiber muss zunächst installiert werden, damit Ihr Computer die USB-Verbindung erkennt. Bitte besuchen Sie http://www.ftdichip.com/Drivers/VCP.htm, um den Treiber entsprechend Ihrem Betriebssystem herunterzuladen und zu installieren.
Schalten Sie Ihren PC ein und folgen Sie den nachstehenden Schritten, um die Firmware zu installieren.
Geben Sie https://www.climax.com.tw/climax-download-vcp-lte-sv.html in die Adressleiste ein.
Laden Sie das PC-Programmiertool (MobileTool) herunter.
Für eine ausführlichere Anleitung laden Sie bitte die „ VCP-LTE-SV Voice Call Point Installation Guide “ herunter.
https://www.climax.com.tw/climax-download-vcp-lte-sv.html
