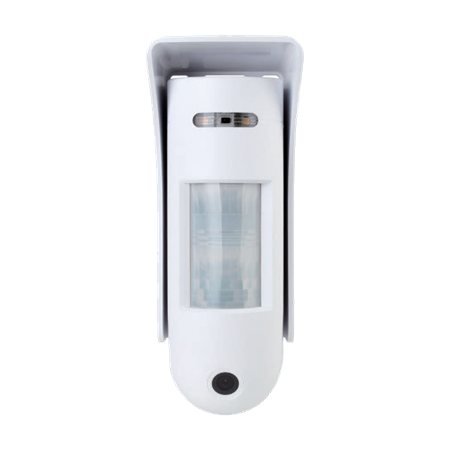

VST-892EX-HD-IL-SF1 (Lithium)
Outdoor PIR Bewegungsmelder-Kamera
Der VST-892EX-HD ist ein Outdoor-Melder mit passivem Infrarot (PIR) und Kamerafunktion. Er kann bei Bewegungserkennung Funksignale und aufgenommene Bilder (Bildqualität bis zu 1280 x 720 Pixel) an die Alarmzentrale senden.
Mit Nachtbeleuchtungsfunktion, UV-beständigem Gehäuse und Wasserdichtigkeit nach IPX6-Standard eignet sich der VST-892EX-HD ideal für Gärten, Rasenflächen, Tore, Außenkorridore und -gänge.
Die Outdoor PIR-Kamera ist so konzipiert, dass sie bei einer Montagehöhe von 2,3 Metern über dem Boden eine typische Erfassungsreichweite von 10 Metern bietet.
Sie bietet eine Tierimmunität bis 60 Kilogramm mit drei wählbaren Empfindlichkeitsstufen zur Anpassung an unterschiedliche Umgebungen.
Darüber hinaus ist der VST-892EX-HD mit einem digitalen Näherungsdetektor ausgestattet. Die Anti-Masking-Funktion ermöglicht die Erkennung von Versuchen, den Melder durch Platzieren von Objekten im Erfassungsbereich zu blenden.
Der VST-892EX-HD ist außerdem kompatibel mit dem Repeater RP-29/Router RMB-29 von Climax, wodurch sich die Funkreichweite in schwer erreichbare Bereiche weiter ausdehnen lässt.
Für die PIR-Bewegungsmelder-Kamera wird eine Fernkonfiguration unterstützt. Neben der Einstellung des DIP-Schalters können Benutzer auch die Doppelklopf-Funktion und die Tierimmunität aktivieren/deaktivieren sowie die Empfindlichkeit der PIR-Kamera über die Webseite der Alarmzentrale oder den Home Portal Server anpassen.
Die VST-892EX-HD-Serie umfasst folgende Modelle:
VST-892EX-HD – PIR-Bewegungsmelder-Kamera mit Blitz-LED
VST-892EX-HD-IL – PIR-Bewegungsmelder-Kamera mit Infrarot-LED

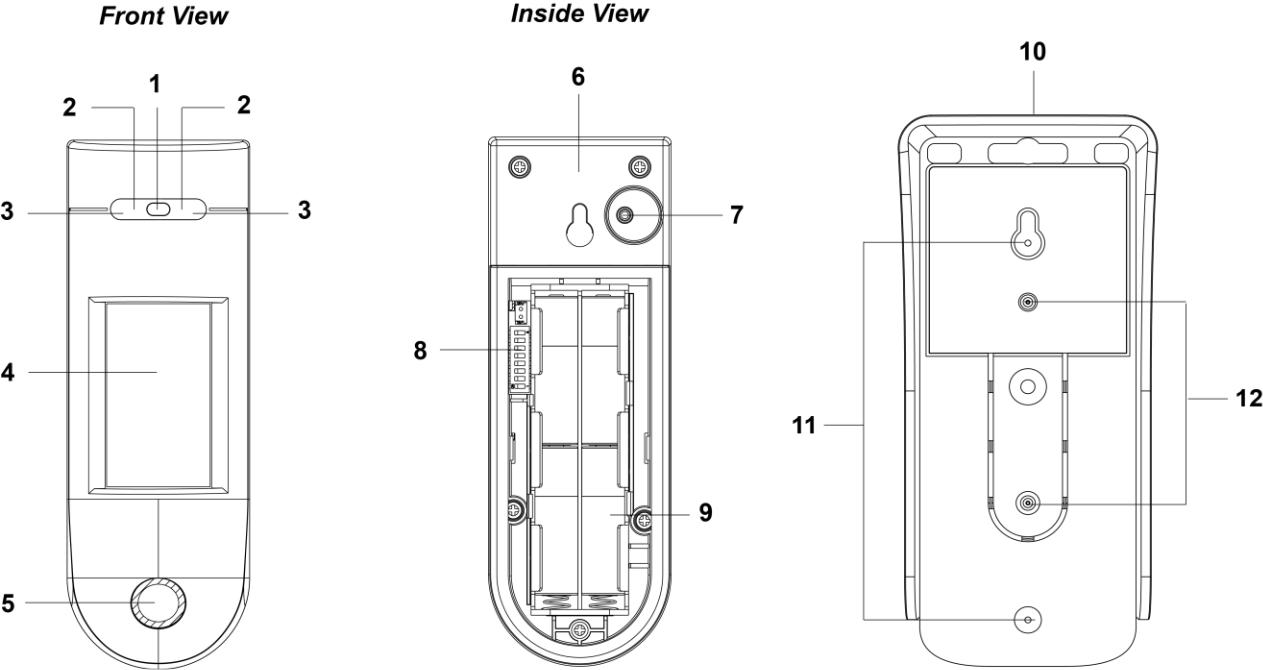

Identifizierung der Teile
Digitaler Näherungsdetektor
Der digitale Näherungsdetektor dient zur Erkennung jeglicher Masking-Versuche (Abdeckung) durch einen Eindringling.
LED-Anzeige (Rot)
Die LED-Anzeige dient zur Anzeige des Systemstatus.
Blitz-LED/Infrarot-LED
Die Blitz-LED (bei VST-892EX-HD) oder die Infrarot-LED (bei VST-892EX-HD-IL) liefert ausreichend Licht für die Bildaufnahme bei schwachen Lichtverhältnissen.
IR-Sensor
Der Sensor dient zur Erkennung sich bewegender Objekte.
PIR-Kameralinse
Interner Sabotagekontakt
Test- und Anlerntaste
-Halten Sie die Taste 3 Sekunden lang gedrückt, um einen Anlerncode zu senden, und lassen Sie die Taste los, sobald die rote LED leuchtet.
-Drücken Sie die Taste einmal, um den Testmodus für 10 Minuten zu aktivieren.
-Drücken Sie die Taste einmal, um einen Anlerncode an den Repeater/Router zu senden.
DIP-Schalterblock
Es gibt 8 DIP-Schalter zur Einstellung der Funktion und der Erfassungsempfindlichkeitsstufen.
Batteriefach
Montagehalterung
Haken
Montagebohrungen
LED-Anzeige
Bei aktivierter Funktion leuchtet die LED-Anzeige in folgenden Fällen auf:
Wenn der Sabotagekontakt ausgelöst wird, blinkt die LED 2 Sekunden lang, um anzuzeigen, dass ein „Sabotage“-Signal gesendet wird.
Wenn sich die PIR-Kamera in einem Fehlerzustand befindet (Sabotagekontakt offen oder anhaltender Batteriezustand niedrig), blinkt die LED bei jeder übertragenen erkannten Bewegung 2 Sekunden lang.
Nachdem die Testtaste einmal gedrückt wurde, um den Testmodus zu aktivieren, blinkt die LED 60 Sekunden lang, um anzuzeigen, dass sich die PIR-Bewegungsmelder-Kamera aufwärmt.
Im Testmodus leuchtet die LED bei jeder erkannten Bewegung 2 Sekunden lang auf.
Die LED blinkt nicht, wenn Sabotagekontakt und Batterie der PIR-Kamera normal sind und sie sich nicht im Testmodus befindet.
Wenn die LED blinkt, um eine Signalübertragung anzuzeigen, blinkt sie zweimal schnell, sobald sie eine Bestätigung von der Alarmzentrale erhält.
Hinweis:
Die LED-Anzeige kann durch Setzen des DIP-Schalters 2 auf die Position ON aktiviert werden. Weitere Einzelheiten finden Sie in der DIP-Schalter-Positionstabelle.
Bildaufnahme
Wenn das Alarmsystem scharf geschaltet ist, nimmt die PIR-Kamera bei Bewegungserkennung 1 oder 3 Alarmbilder in 1280×720 oder 1/3/6 Alarmbilder in den Auflösungen 640 x 480 oder 320 x 240 auf (über die Alarmzentrale programmierbar). Sie können die PIR-Kamera auch manuell über die Alarmzentrale zur Aufnahme eines Bildes auffordern. Die aufgenommenen Bilder werden zur visuellen Alarmverifikation an die Alarmzentrale übertragen.
Hinweis:
Wenn Ihre PIR-Kamera an einem Standort installiert ist, an dem der Erfassungsbereich der Kamera eine komplexe Umgebung mit intensivem Licht oder vielen Farben darstellt, werden die aufgenommenen Bilder eine große Dateigröße aufweisen, was möglicherweise zu einem Abbruch bei der Übertragung der Bilder an die Alarmzentrale führt.
Aufwärmzeit
Die PIR-Kamera wärmt sich in folgenden Fällen 60 Sekunden lang auf:
Wenn die PIR-Kamera durch das Alarmzentralen-System beim Wechsel in den scharf geschalteten Modus eingeschaltet wird.
Wenn die Testtaste einmal gedrückt wird, um den Testmodus zu aktivieren.
Die rote LED blinkt während der Aufwärmzeit langsam. Während der 60-sekündigen Aufwärmzeit wird die PIR-Kamera nicht aktiviert.
Testmodus
Die PIR-Kamera kann durch einmaliges Drücken der Test-Taste für 10 Minuten in den Testmodus versetzt werden.
Im Testmodus sind der Schlaf-Timer und die Bildaufnahmefunktionen deaktiviert. Die LED-Anzeige leuchtet zwei Sekunden lang auf, sobald eine Bewegung erkannt wird.
Die PIR-Kamera verlässt den Testmodus automatisch nach 10 Minuten und kehrt in den Normalmodus zurück.
Im Testmodus muss die LED-Anzeige aktiviert sein, indem der DIP-Schalter 2 auf die Position ON gestellt wird, und die Double-Knock-Funktion muss deaktiviert sein, indem der DIP-Schalter 7 auf die Position OFF gestellt wird, damit der Benutzer den Erfassungsbereich testen kann.
Double-Knock-Funktion
Die PIR-Kamera verfügt über eine Double-Knock-Funktion. Ist die Double-Knock-Funktion aktiviert, meldet die PIR-Kamera einen Alarm an die Alarmzentrale nur dann, wenn innerhalb von 10 Sekunden zwei Bewegungen erkannt werden. Ist die Double-Knock-Funktion deaktiviert, meldet die PIR-Kamera einen Alarm an die Alarmzentrale, sobald eine Bewegung erkannt wird.

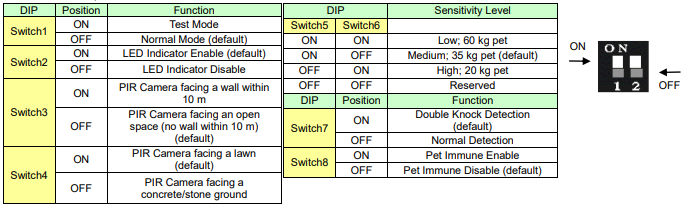

DIP-Schalter-Positionstabelle
Die Funktion jedes DIP-Schalters ist in der nachstehenden Tabelle aufgeführt. Der DIP-Schalter ist entweder ON oder OFF. Die obere Position kennzeichnet ON und die untere Position kennzeichnet OFF.
Hinweis:
Nach dem Ändern der DIP-Schalter-Einstellungen muss die PIR-Kamera erneut eingeschaltet werden, damit sie mit den neuen DIP-Schalter-Einstellungen arbeitet.
Fernkonfiguration
Die PIR-Bewegungsmelderkamera unterstützt die Fernkonfiguration der Double-Knock-Funktion, der Empfindlichkeit und der Tiererkennung.
Beim Einschalten der PIR-Kamera wird die Double-Knock-Funktion durch die Einstellung von DIP SW7 bestimmt, die Empfindlichkeit durch DIP SW5 und SW6, und die Tiererkennung durch DIP SW8. Benutzer können entweder die DIP-Schalter-Einstellungen anpassen oder die Einstellungen für Double-Knock-Funktion, Empfindlichkeit und Tiererkennung über die Webseite der Alarmzentrale oder den Home Portal Server fernändern. Die Fernkonfiguration überschreibt die DIP-Schalter-Einstellungen.
Webseite der Alarmzentrale:
Gehen Sie auf der lokalen Webseite der Alarmzentrale zur Seite Edit Device und geben Sie die PIR-Kamera-Konfiguration im Bereich Sensor Setting ein. Klicken Sie auf OK, um zu bestätigen.
Bitte beachten Sie die nachstehende Tabelle für Konfigurationsdetails. Möchten Sie beispielsweise die Double-Knock-Funktion deaktivieren und die Empfindlichkeitsstufe auf Low einstellen, geben Sie 00 ein.
IR-Konfiguration
Double Knock
Empfindlichkeit
Tiererkennung
00
Nein
Low
Ja
20
Nein
Medium
Ja
40
Nein
High
Ja
60
Nein
Tiererkennung deaktiviert
Nein
80
Ja
Low
Ja
A0
Ja
Medium
Ja
C0
Ja
High
Ja
E0
Ja
Tiererkennung deaktiviert
Nein
Drücken Sie die Test-Taste an der PIR-Kamera, um ein Signal an die Alarmzentrale zu senden; die neuen Einstellungen werden sofort übernommen. Wird die Taste nicht gedrückt, werden die neuen Einstellungen bei der nächsten Signalübertragung übernommen, z. B. bei einem Überwachungssignal oder einem IR-Auslösesignal.
Home Portal Server:
Gehen Sie im Home Portal Server zur Seite Device setting, klicken Sie auf die Geräte-Zeile VST-892EX-HD und wählen Sie „IR Configuration“.
Wählen Sie die Double-Knock-Funktion (Enable/Disable), die Empfindlichkeit (High/Medium/Low) und die Tiererkennung (Enable/Disable) aus den Dropdown-Listen aus und klicken Sie auf „Submit“, um die Einstellung zu bestätigen.
Drücken Sie die Test-Taste an der PIR-Kamera, um ein Signal an die Alarmzentrale zu senden; die neuen Einstellungen werden sofort übernommen. Wird die Taste nicht gedrückt, werden die neuen Einstellungen bei der nächsten Signalübertragung übernommen, z. B. bei einem Überwachungssignal oder einem IR-Auslösesignal.
Überwachungssignal
Nach der Installation überträgt die PIR-Kamera automatisch periodisch Überwachungssignale an die Alarmzentrale, in zufälligen Intervallen von 90 bis 110 Minuten.
Hat die Alarmzentrale das Signal der PIR-Kamera innerhalb des voreingestellten Zeitraums nicht empfangen, zeigt die Alarmzentrale auf ihrem Display an, dass die betreffende PIR-Kamera ein Signalausfallproblem aufweist.
Schlaf-Timer
Die PIR-Kamera verfügt zur Batterieschonung über eine automatische „Schlafzeit“ von etwa einer Minute. Nach der Übertragung einer erkannten Bewegung sendet die PIR-Kamera eine Minute lang keine erneute Meldung. Jede weitere Bewegung, die innerhalb dieser einminütigen Schlafzeit erkannt wird, verlängert die Schlafzeit um eine weitere Minute. Auf diese Weise wird die Batterie bei kontinuierlicher Bewegung vor der PIR-Kamera nicht übermäßig beansprucht.
Sabotageschutz
Die PIR-Kamera ist durch einen internen Sabotageschalter geschützt, der zusammengedrückt wird, wenn die PIR-Kamera in die Montagehalterung eingehängt ist. Wird die PIR-Kamera von der Montagehalterung entfernt, wird der Sabotageschalter aktiviert und die PIR-Kamera sendet ein Sabotagesignal an die Alarmzentrale, um den Benutzer auf diesen Zustand hinzuweisen.
Anti-Masking
Die PIR-Kamera verfügt über einen digitalen Näherungsdetektor, der jeden Verdeckungsversuch (Maskierung) durch einen Eindringling erkennen kann.
Wird ein Maskierungsereignis erkannt und hält der Maskierungszustand 3 Minuten lang an, sendet die VST-892EX-HD ein Maskierungsalarmsignal an die Alarmzentrale, um den Benutzer über den Maskierungszustand zu informieren.
Nachdem die Maskierung/Verdeckung 3 Minuten lang entfernt wurde, sendet die VST-892EX-HD ein Wiederherstellungssignal an die Alarmzentrale.
Batterie
Die PIR-Kamera verwendet vier AAL91-Lithiumbatterien als Stromquelle.
Die PIR-Kamera verfügt über eine Erkennung für niedrige Batteriespannung. Wird eine niedrige Batteriespannung erkannt, wird zusammen mit den regulären Signalübertragungen ein Signal für niedrigen Batteriestand an die Alarmzentrale gesendet, damit diese den Status entsprechend anzeigen kann.
So wechseln Sie die Batterien:
Schritt 1: Entfernen Sie die PIR-Kamera von der Montageposition.
Schritt 2: Lösen Sie die Befestigungsschraube der Rückabdeckung und öffnen Sie die Rückabdeckung.
Schritt 3: Entfernen Sie die alten Batterien und drücken Sie die Testtaste zweimal, um sie vollständig zu entladen.
Schritt 4: Legen Sie vier neue AAL91-Lithiumbatterien ein.
Schritt 5: Drücken Sie die Testtaste einmal. Ein Signal für normalen Batteriestatus wird an die Alarmzentrale gesendet.
Schritt 6: Schrauben Sie die Rückabdeckung wieder fest.
Schritt 7: Montieren Sie die PIR-Kamera wieder am Montageort.
Erste Schritte – Anlernen der PIR-Kamera an die Alarmzentrale
Lösen Sie die untere Befestigungsschraube und öffnen Sie die Rückabdeckung.
Stellen Sie je nach Bedarf den Empfindlichkeitsschalter gemäß der DIP-Schalter-Positionstabelle ein.
Legen Sie vier AAL91-Lithiumbatterien in den Batteriehalter ein und achten Sie dabei auf die korrekte Polarität.
Versetzen Sie die Alarmzentrale in den Anlernmodus; Einzelheiten finden Sie im Handbuch der Alarmzentrale.
Halten Sie die Testtaste 3 Sekunden lang gedrückt, um einen Anlerncode zu senden, und lassen Sie die Taste los, sobald die rote LED aufleuchtet. (Um an eine batteriebetriebene Alarmzentrale anzulernen, drücken Sie nach dem 3-sekündigen Halten der Testtaste die Testtaste erneut für eine Sekunde.) Die LED leuchtet 20 Sekunden lang und zeigt an, dass sich die PIR-Kamera im Anlernmodus befindet.
Empfängt die Alarmzentrale das Signal der PIR-Kamera, zeigt sie die entsprechende Information an. Wählen Sie innerhalb der 20 Sekunden, in denen die LED der PIR-Kamera leuchtet, die PIR-Kamera auf der Webseite der Alarmzentrale aus und klicken Sie auf „Hinzufügen“, um sie in die Zentrale aufzunehmen. Einzelheiten finden Sie im Handbuch der Alarmzentrale.
Wenn die PIR-Kamera eine Bestätigung von der Alarmzentrale empfängt, blinkt die LED der PIR-Kamera 6-mal und erlischt anschließend, um ein erfolgreiches Anlernen anzuzeigen.
Nachdem die PIR-Kamera angelernt wurde, versetzen Sie die Alarmzentrale in den Gehtest-Modus. Halten Sie die PIR-Kamera an der gewünschten Position und drücken Sie die Testtaste, um zu bestätigen, dass sich diese Position innerhalb der Signalreichweite der Alarmzentrale befindet.
Sobald Sie sicher sind, dass die PIR-Kamera am gewählten Standort ordnungsgemäß funktioniert, können Sie mit der Installation fortfahren.
Hinweis:
Nachdem die Testtaste 3 Sekunden lang gedrückt und gehalten wurde, leuchtet die LED der PIR-Kamera 20 Sekunden lang. Erhält die PIR-Kamera innerhalb dieser 20 Sekunden keine Bestätigung von der Alarmzentrale, erlischt die LED. Die Testtaste muss dann erneut 3 Sekunden lang gedrückt und gehalten werden, um einen Anlerncode erneut zu senden.
Wenn die PIR-Kamera bereits in einem Alarmzentralen-System vorhanden ist, müssen Sie die PIR-Kamera zunächst aus dieser Alarmzentrale entfernen, bevor Sie sie an eine andere Alarmzentrale anlernen können.
Ein Gehtest sollte durchgeführt werden, um den ordnungsgemäßen Betrieb und die Abdeckung des PIR-Melders zu bestätigen.
Beim Anlernen der PIR-Kamera an einen Repeater/Router drücken Sie die Testtaste bitte nur einmal (anstatt sie 3 Sekunden lang gedrückt zu halten), um einen Anlerncode zu senden.
Bearbeiten des Betriebsbereichs der PIR-Kamera
Befolgen Sie die nachstehende Anleitung, um den Bereich der PIR-Kamera in der Alarmzentrale zu ändern.
Verwenden Sie die Funktion „Gerät bearbeiten“ der Alarmzentrale, um die Bereichseinstellung der PIR-Kamera zu ändern.
Halten Sie die Testtaste an der PIR-Kamera 3 Sekunden lang gedrückt, um ein Signal an die Alarmzentrale zu senden, und lassen Sie die Taste los, sobald die LED aufleuchtet.
Montage & Installationsmethode
Montage mit Montagehalterung:
Die PIR-Kamera kann mit Befestigungsschrauben, Dübeln und der mitgelieferten Montagehalterung auf einer ebenen Fläche montiert werden.
Die mitgelieferte Montageplatte verfügt über Sollbruchstellen, an denen das Kunststoffmaterial dünner ist und zu Montagezwecken herausgebrochen werden kann.

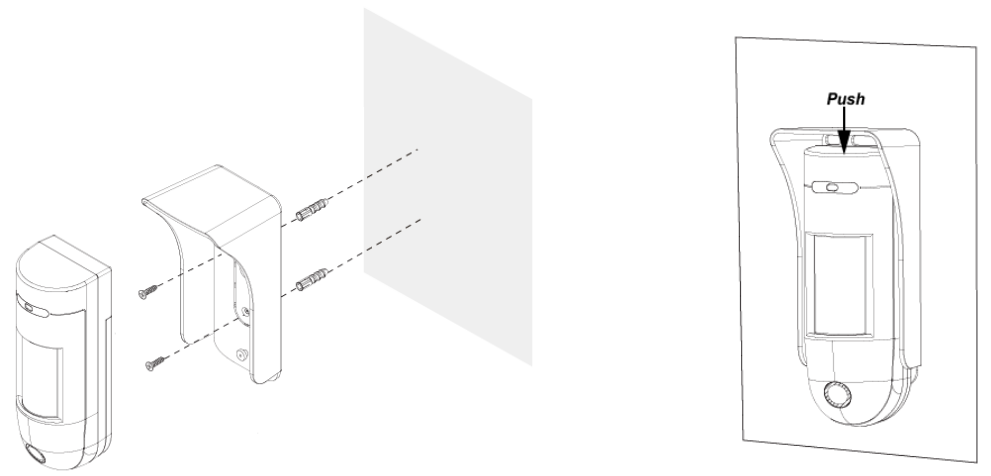

So montieren Sie VST-892EX-HD mit der Montagehalterung:
Verwenden Sie die Montagehalterung als Schablone, um 2 Löcher für die Dübel in die Wand zu bohren.
Setzen Sie die Dübel ein und befestigen Sie die Montagehalterung mit den Schrauben an der Wand.
Hängen Sie VST-892EX in die Montagehalterung ein und drücken Sie sie nach unten, bis Sie ein Klicken hören.
Hinweis:
Bitte stellen Sie sicher, dass die PIR-Kamera korrekt in die Montagehalterung eingehängt ist, sodass der interne Sabotageschalter vollständig zusammengedrückt wird.
Montage mit Montagehalterung und Drehhalter:
Als benutzerfreundliche Montageoption wird ein Drehhalter angeboten (optionales Zubehörteil, separat erhältlich). Er besteht aus einer Basis zur Befestigung an einer Oberfläche sowie einer Kugelgelenkverbindung zur Befestigung der Montagehalterung.
Mit dem Drehhalter kann die PIR-Kamera horizontal gedreht werden, um eine optimale Erfassung zu gewährleisten.

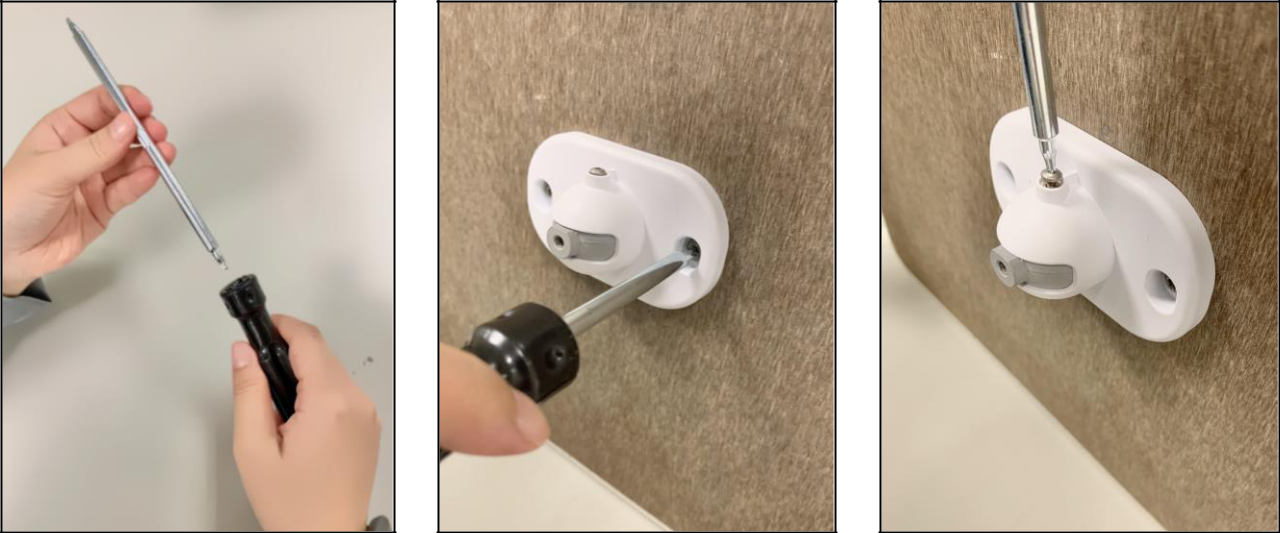

Zur Befestigung des Drehhalters an der Wand werden ein spezieller Schraubendreher mit wendbarem, doppelseitigem Bit (siehe linkes Bild unten) sowie drei Torx-Schrauben mitgeliefert.
Bitte verwenden Sie den mitgelieferten Schraubendreher zum Anziehen/Lösen der Torx-Schrauben.

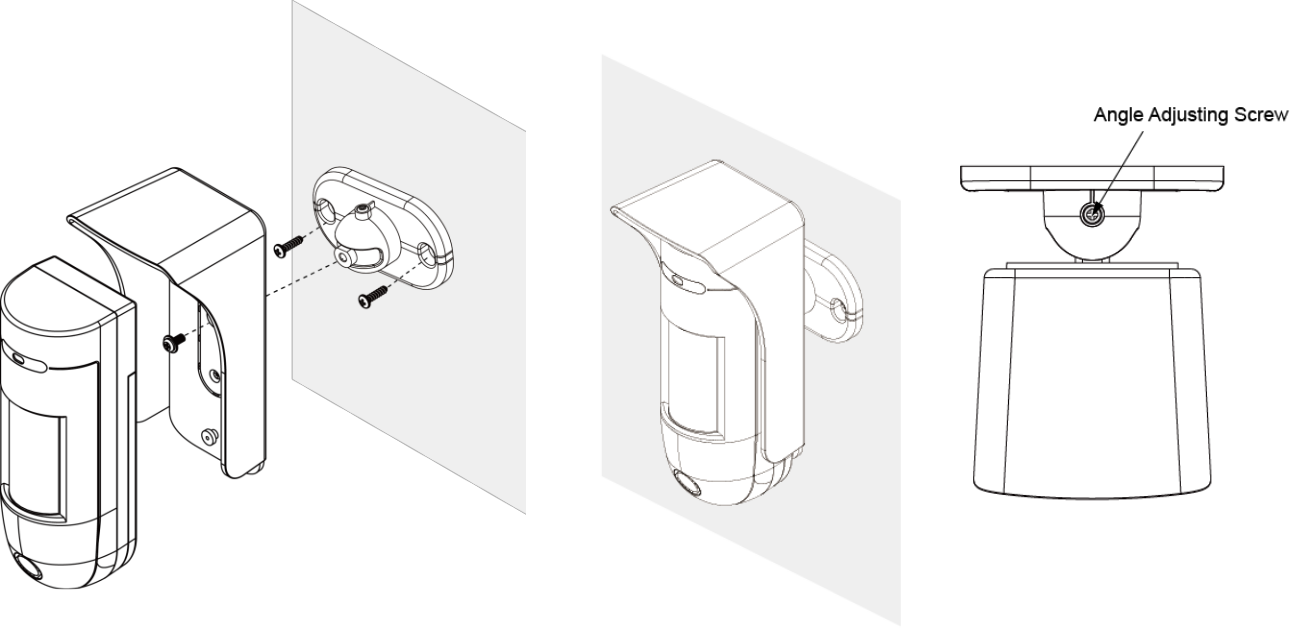

So montieren Sie VST-892EX mit Montagehalterung und Drehhalter:
Befestigen Sie den Drehhalter mit den mitgelieferten Schrauben an der Wand.
Befestigen Sie die Montagehalterung mit der Befestigungsschraube durch die verwechslungssichere Bohrung am Kugelgelenk.
Hängen Sie VST-892EX in die Montagehalterung ein und drücken Sie sie nach unten, bis Sie ein Klicken hören.
Drehen Sie das Kugelgelenk horizontal, um den Erfassungswinkel von VST-892EX einzustellen. (Wenn die Winkeleinstellschraube nur halb gelöst ist, kann das Kugelgelenk weiterhin gedreht werden.)
Sobald VST-892EX in die Position mit der gewünschten Erfassungsabdeckung gedreht ist, können Sie diese Position durch festes Anziehen der Winkeleinstellschraube fixieren.
Installationsempfehlungen
Es wird empfohlen, die PIR-Kamera an folgenden Orten zu installieren:
In einer Höhe von 2,3 Metern (gemessen ab der Unterkante der Kamera) über dem Boden für optimale Leistung.
In einer Ecke für den größtmöglichen Erfassungsbereich.
An einer Position, an der sich ein Eindringling normalerweise quer durch das Sichtfeld der PIR-Kamera bewegen würde.
An einer Fläche oder in einer Ecke, die für Tiere unzugänglich ist.

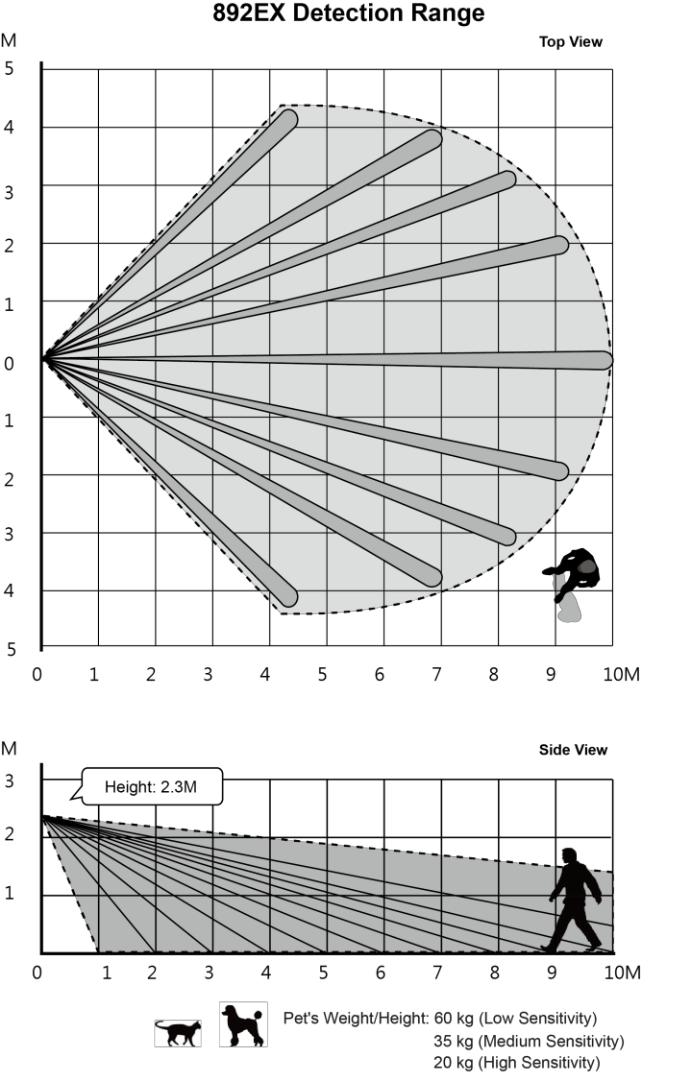

Die PIR-Kamera hat eine Erfassungsreichweite von 10 m, wenn sie in einer Höhe von 2,3 Metern über dem Boden montiert wird.
Einschränkungen:
Setzen Sie die PIR-Kamera nicht vollständig direkter Sonneneinstrahlung aus.
Vermeiden Sie große Hindernisse im Erfassungsbereich.
Richten Sie die Kamera nicht auf Wärmequellen wie Feuerstellen und Heizkessel und installieren Sie sie nicht oberhalb von Heizkörpern.
Versuchen Sie niemals, das Gerät zu zerlegen oder zu verändern.

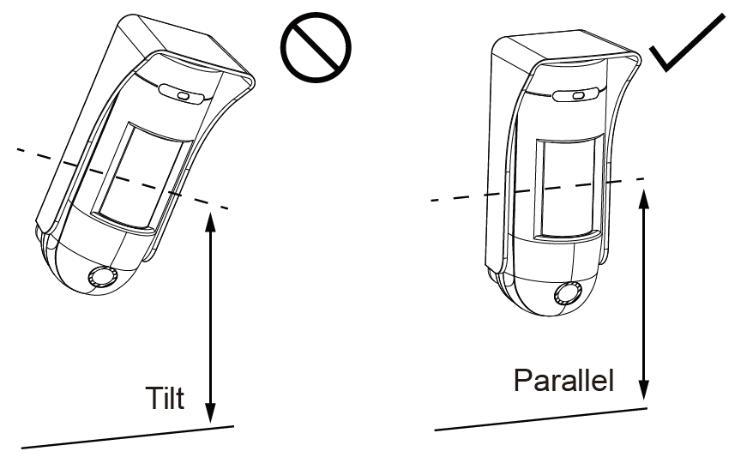

Bitte installieren Sie die PIR-Kamera senkrecht ausgerichtet. Neigen Sie sie nicht.

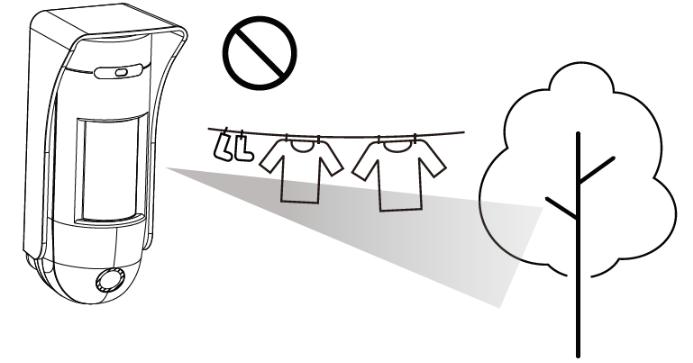

Installieren Sie den Bewegungsmelder mit Kamera nicht an Orten, an denen durch Wind bewegte Objekte wie Bäume und Wäsche das Sichtfeld des Bewegungsmelders mit Kamera blockieren könnten.

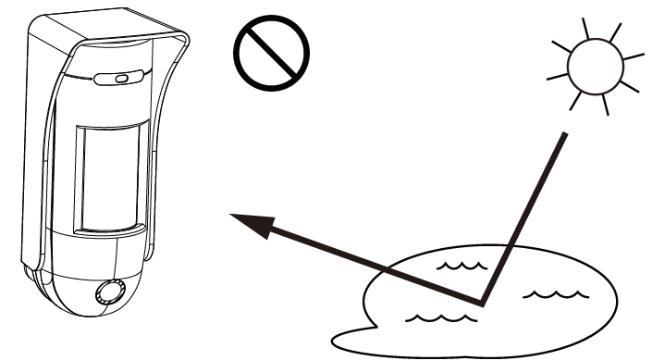

Entfernen Sie alle lichtreflektierenden Oberflächen sowie Wasserpfützen aus dem Erfassungsbereich.

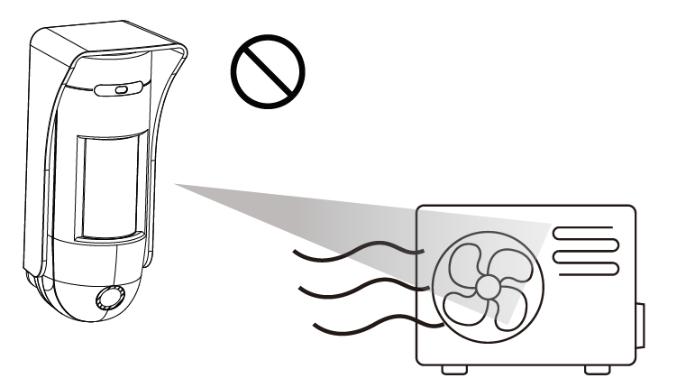

Vermeiden Sie eine Ausrichtung auf den Luftstrom von Zu- oder Abluft einer Außeneinheit.
WICHTIGER HINWEIS
Passen Sie die DIP-Schalter entsprechend dem Installationsort der PIR-Kamera an, um eine optimale Leistung zu erzielen. Stimmen die Einstellungen der DIP-Schalter nicht mit der Installationsumgebung überein, wird die Leistung der PIR-Kamera beeinträchtigt und es kann entweder zu Fehlalarmen oder zur Unfähigkeit, Bewegungen zu erkennen, kommen.
Die PIR-Kamera erkennt Unterschiede zwischen dem sich bewegenden Objekt und dem Hintergrund. Ist das Objekt reglos (d. h. bewegt es sich nicht), kann die PIR-Kamera es nicht erkennen.
Die PIR-Kamera besitzt eine gerichtete Charakteristik und erkennt einen Eindringling am effektivsten, wenn dieser sich quer durch das Erfassungsfeld bewegt. Bei Bewegungen direkt auf die PIR-Kamera zu ist sie weniger empfindlich.
Für eine optimale Leistung denken Sie daran, die Montagehöhe der Bewegungsmelder-Kamera an die Größe des größten Haustieres im Haus anzupassen. Größere Hunde erfordern eine höhere Montage der Bewegungsmelder-Kamera, um Fehlalarme durch Haustiere zu vermeiden.
Die PIR-Kamera hat bei einer Montagehöhe von 2,3 Metern einen toten Winkel von etwa 1 Meter unterhalb der Kamera. Dieser tote Winkel vergrößert sich, wenn die PIR-Kamera höher als 2,3 Meter montiert wird, und verkleinert sich, wenn sie niedriger als diese Höhe montiert wird.
Sofern nicht anders erforderlich, empfehlen wir, die Montagehöhe der PIR-Kamera bei 2,3 Metern zu belassen, um eine optimale Leistung zu gewährleisten. Wenn Sie die Montagehöhe ändern, führen Sie bitte einen Erfassungstest durch, um sicherzustellen, dass die PIR-Kamera Eindringlinge in der gewählten Höhe normal erkennen kann.
Quelle und englisches Original: VESTA Guide – VESTA-347N-720P. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
