VESTA-336-V2 – Anleitung (Deutsch)

SD-32-HM-SC-F1-2W

SD-32-H-R2 Rauchmelder-Serie

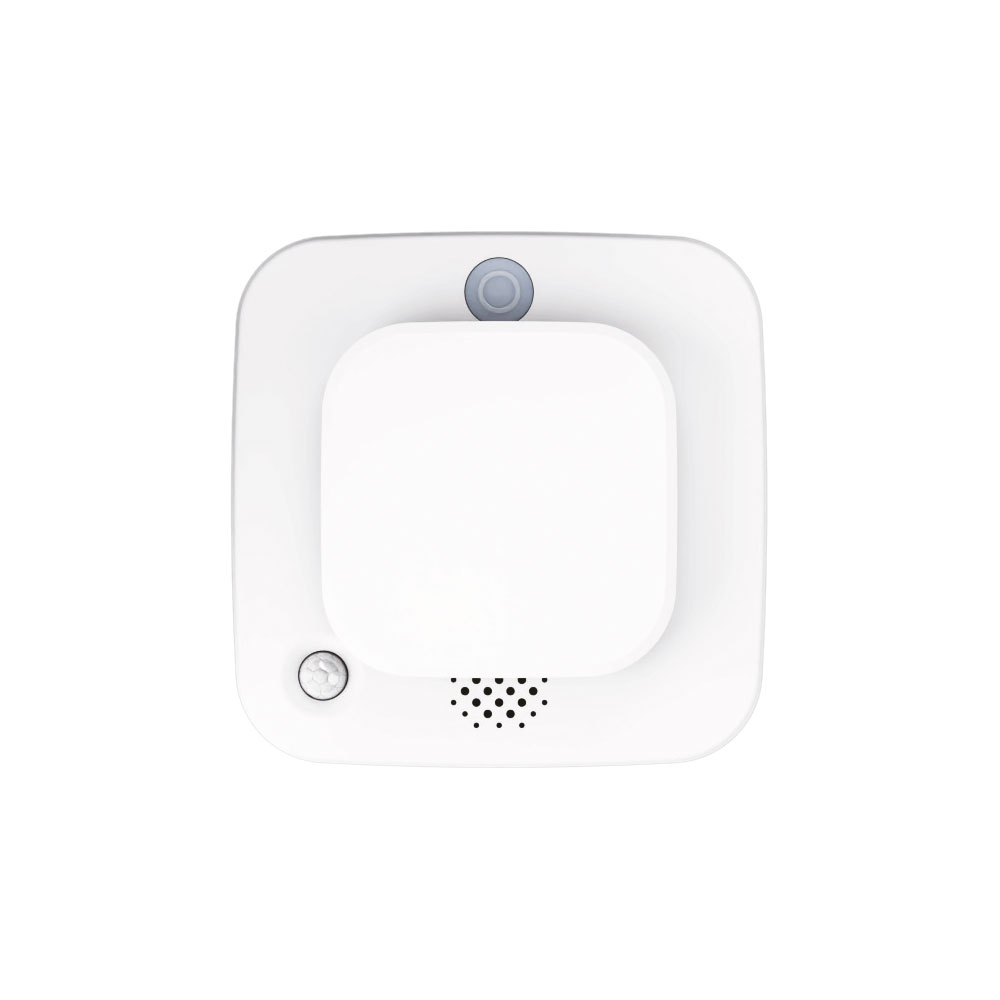

Die SD-32-Serie ist ein drahtloser Rauchmelder, der Sie vor potenziellen Brandgefahren schützt. Der Rauchmelder nutzt eine Multi-Kriterien-Sensortechnologie, um zwischen schnell brennenden Flammen und langsam schwelenden Bränden zu unterscheiden. Gleichzeitig verfügt er über eine intelligente Technologie, die zwischen Kochrauch und tatsächlich lebensbedrohlichen Hausbrand-Notfällen unterscheidet, wodurch Fehlalarme praktisch ausgeschlossen werden.

Neben der Rauchdetektion unterstützt der Rauchmelder auch die Wärmedetektion und kann bei hoher Hitze ebenfalls einen Alarm auslösen. Die Modelle mit integriertem PIR-Bewegungssensor können Bewegungen erkennen. Das Modell mit serieller Verbindung kann mit anderen Rauchmeldern in der Alarmanlage verbunden werden und löst einen Alarm aus, sobald ein beliebiger Rauchmelder im System aktiviert wird.

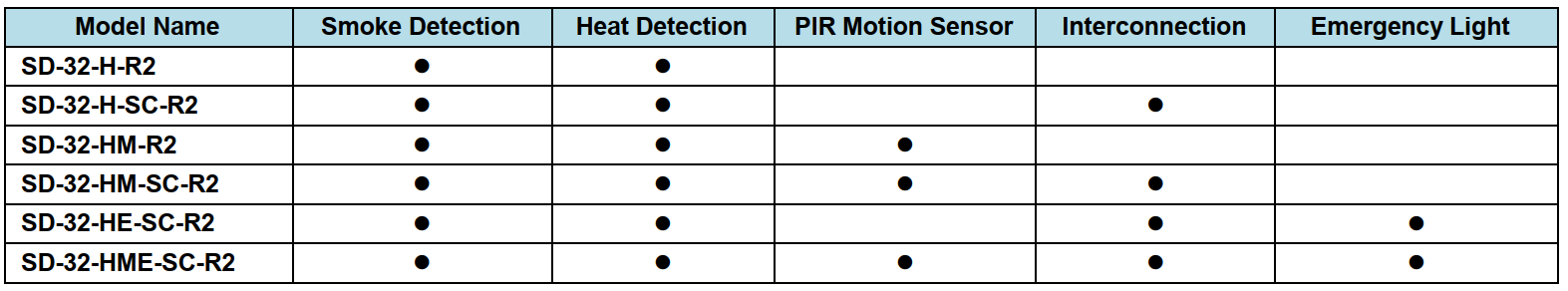

Die SD-32-H-R2-Serie umfasst folgende Modelle:

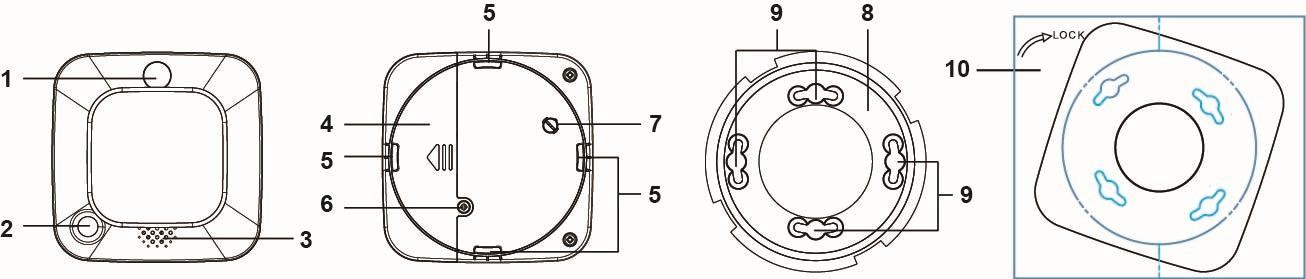

Teilebezeichnung

1. LED-Anzeige / Test-Taste / Notlicht

Rote LED

• Schnelles Blinken: Alarmierung.

• Blinkt alle 1 Sekunde: Rauchmelder im Alarm-Stummschaltungsmodus.

• Blinkt alle 2 Sekunden: Rauchmelder im Aufwärm- und Kalibrierungsvorgang.

• Blinkt alle 4 Sekunden zusammen mit oranger LED: Batterie erschöpft.

• Kurzes Blinken: Wenn die Lern-Taste gedrückt wird / Signalübertragung / Signalempfang (bei SC-Modellen).

Orange LED

• Blinkt jede Sekunde: Kalibrierung fehlgeschlagen.

• Blinkt alle 4 Sekunden zusammen mit ROTER LED: Batterie erschöpft.

• Blinkt alle 5 Sekunden: Rauchdetektion fehlgeschlagen oder Gerätestörung.

• Blinkt alle 45 Sekunden: Niedriger Batteriestand

Lern-/Test-Taste

• Drücken Sie die Taste einmal, um:

  • Ein Testsignal zu senden.

  • Die Rauchdetektionskammer zu prüfen.

  • Den Alarm stummzuschalten, wenn der Rauchmelder alarmiert.

  • Einen Lerncode zu übertragen.** (Bei Nicht-SC-Modellen)**

  Halten Sie die Taste 3 Sekunden lang gedrückt, um alle Lerncode(s) zu senden. (Bei SC-Modellen) Halten Sie die Taste 10 Sekunden lang gedrückt, um den Kalibrierungsvorgang zu starten.

  Weiße LED (Notlicht)

  • Das Notlicht schaltet sich ein, um die Benutzer darauf hinzuweisen, dass das System alarmiert. (nur SD-32-HE-SC/-HME-SC)

  1. IR-Linse (nur SD-32-HM/-HM-SC/-HME-SC)

  2. Summer

  3. Batteriefach

  4. Haken

  5. Befestigungsschraube der Batteriefachabdeckung

  6. Sabotageschalter

  7. Montagehalterung

  8. Montagelöcher

  9. Montageplatte

  Funktionen

  Batterie

  • Der Rauchmelder verwendet CR123 3V Lithiumbatterien in Parallelschaltung als Stromquelle. Es können bis zu 3 Batterien in das Batteriefach eingelegt werden.

  • Wenn ein niedriger Batteriestand erkannt wird, sendet der Rauchmelder ein Signal für niedrigen Batteriestand und wechselt in den Zustand niedriger Batteriestand.

  • Bei niedrigem Batteriestand wird zusammen mit den regulären Signalübertragungen ein Signal für niedrigen Batteriestand gesendet; die orangefarbene LED blinkt einmal zusammen mit einem Signalton alle 45 Sekunden.

  Sie können die Test-Taste drücken, um den Signalton für 7 Tage stummzuschalten. Diese Aktion kann nur einmal durchgeführt werden. Wird die Batterie nicht gewechselt, setzt der Signalton nach 7 Tagen wieder ein und kann nicht erneut stummgeschaltet werden.

  • Wenn die Batterien erschöpft sind, blinken die rote und die orangefarbene LED alle 4 Sekunden gemeinsam.

  • Beim Batteriewechsel drücken Sie die Test-Taste nach dem Entfernen der alten Batterien zweimal, um die Restspannung vollständig zu entladen, bevor Sie neue Batterien einlegen.

  Erste Schritte

  Schritt 1 Legen Sie CR123 3V Lithiumbatterien ein, um den Rauchmelder mit Strom zu versorgen. Richten Sie die Batterien vor dem Einlegen entsprechend der im Batteriefach angegebenen Polarität aus.

  Schritt 2 Der Rauchmelder gibt 2 kurze Signaltöne aus und beginnt mit dem 1-minütigen Aufwärmen. Die rote LED blinkt alle 2 Sekunden.

  Schritt 3 Nach Abschluss des Aufwärmvorgangs gibt der Rauchmelder einen Signalton aus, um anzuzeigen, dass er in den Kalibrierungsmodus gewechselt ist. Der Kalibrierungsmodus dauert 1 Minute. Die rote LED blinkt während der Kalibrierung weiterhin alle zwei Sekunden.

  Wenn die Kalibrierung fehlschlägt, wiederholt der Rauchmelder den Kalibrierungsvorgang; der Kalibrierungsmodus dauert dann maximal 9 Minuten.

  Kann die Kalibrierung innerhalb von 9 Minuten nicht abgeschlossen werden, gibt der Rauchmelder einen Dauerton aus. Entfernen Sie die Batterie und beginnen Sie erneut mit Schritt 1.

  Schritt 4 Nach Abschluss der Kalibrierung gibt der Rauchmelder 2 kurze Signaltöne aus, schaltet die LED aus und kehrt in den Normalmodus zurück.

  Schritt 5 Versetzen Sie die Alarmzentrale in den Lernmodus. Einzelheiten entnehmen Sie bitte der Anleitung der Alarmzentrale.

  Schritt 6 (Für Nicht-SC-Modelle) Drücken Sie die Lern-/Test-Taste einmal, um den Lerncode zu übertragen.

  (Für SC-Modelle) Drücken Sie die Lern-/Test-Taste für 3 Sekunden, um den Lerncode zu übertragen.

  Schritt 7 Um den Lernvorgang abzuschließen, beachten Sie die Anleitung der Alarmzentrale. Bei SC-Modellen gibt der Rauchmelder einen zweitönigen Signalton aus, um einen erfolgreichen Lernvorgang anzuzeigen.

  Betriebsbereich des Geräts bearbeiten

  Verwenden Sie die Funktion „Gerät bearbeiten“ auf der Webseite der Alarmzentrale, um die Bereichseinstellungen zu ändern.

  • Bei Nicht-SC-Modellen ist die Einstellung nach dem Klicken auf OK abgeschlossen.

  • Bei SC-Modellen halten Sie die Lern-/Test-Taste 3 Sekunden lang gedrückt, um die aktualisierte Einstellung von der Alarmzentrale zu empfangen.

  Testen des Rauchmelders

  Durch Drücken der Test-Taste am Rauchmelder können Sie prüfen, ob der Rauchmelder ordnungsgemäß funktioniert.

  • Funktioniert der Rauchmelder ordnungsgemäß, blinkt die rote LED kurz auf, gefolgt von einem zweitönigen Signalton.

  • Ertönen 3-mal zweitönige Signaltöne, ist die „optische Kammer“ des Rauchmelders entweder verschmutzt oder defekt.

  Staubansammlungserkennung

  • Der Melder prüft regelmäßig, ob sich in der optischen Kammer übermäßig Staub angesammelt hat.

  • Sammelt sich zu viel Staub in der Kammer an, meldet der Melder dies an die Alarmzentrale, um den Benutzer zur Reinigung aufzufordern.

  • Wird die Kammer weiterhin nicht gereinigt und sammelt sich so viel Staub an, dass der Melder nicht mehr funktioniert, meldet der Melder dies zur Wartungswarnung an die Alarmzentrale.

  Testmodus für IR-Funktion(nur SD-32-HM/-HM-SC/-HME-SC)

  • Der PIR-Bewegungsmelder des Geräts kann durch Drücken der Test-Taste in den Testmodus versetzt werden. Bei jedem Drücken der Test-Taste sendet das Gerät ein Testsignal an die Alarmzentrale für den Funkreichweitentest und wechselt für 3 Minuten in den Testmodus. Nach 3 Minuten wird der Testmodus automatisch beendet und das Gerät kehrt in den Normalmodus zurück. Im Testmodus ist der Ruhemodus-Timer deaktiviert, und die LED-Anzeige blinkt bei jeder erkannten Bewegung.

  Ruhemodus-Timer der IR-Funktion(nur SD-32-HM/-HM-SC/-HME-SC)

  • Der PIR-Bewegungsmelder wechselt nach Erkennung und Übertragung einer Bewegung zur Energieeinsparung für 1 Minute in den Ruhemodus. Während dieser Zeit werden Bewegungen nicht erneut übertragen, um eine Entladung der Batterie durch fortlaufende Bewegungen zu verhindern.

  Überwachung

  • Der Rauchmelder wird überwacht, indem er ein periodisches Überwachungssignal an die Alarmzentrale sendet. Empfängt die Alarmzentrale das Überwachungssignal nicht innerhalb des vorprogrammierten Zeitraums, zeigt sie eine Störung an.

  Temperaturerkennung(nur SD-32-H/-H-SC/-HM/-HM-SC/-HE-SC/-HME-SC)

  • Der Temperatursensor misst alle 10 Sekunden die Temperatur und überträgt den Temperaturwert alle 30 bis 33 Minuten an die Alarmzentrale.

  • Benutzer können auch einmal die Test-Taste drücken, um den aktuellen Temperaturwert manuell zu übertragen.

  Sabotageschutz

  Der Rauchmelder ist durch einen Sabotageschalter geschützt, der beim Anbringen des Rauchmelders an der Montagehalterung zusammengedrückt wird. Wird der Rauchmelder von der Montagehalterung gelöst, wird der Sabotageschalter aktiviert und ein Sabotagesignal an die Alarmzentrale übertragen.

  Alarmauslösung

  Der Rauchmelder löst bei Erkennung von Rauch den Feueralarm aus. Modelle mit Wärmeerkennung lösen den Alarm auch bei Erkennung hoher Hitze aus. Bei Auslösung des Alarms sendet der Melder ein Alarmsignal und aktiviert seinen Summer.

  Rauchdetektion

  • Der Rauchmelder prüft alle 8 Sekunden die Rauchkonzentration.

  • Der Alarm wird ausgelöst, sobald die Rauchkonzentration den Erkennungsschwellenwert überschreitet, und bleibt aktiv, bis die Rauchkonzentration unter den Alarmschwellenwert fällt.

  • Während des Alarms blinkt die rote LED schnell.

  Wärmeerkennung

  • Die eingebauten Wärmesensoren des Rauchmelders ermöglichen die Auslösung eines Alarms bei Erkennung hoher Hitze. Ein Alarm wird ausgelöst, wenn die Temperatur 54∘ bis 65∘C erreicht.

  • Während des Alarms blinkt die rote LED jede Sekunde.

  • Der Rauchmelder stoppt den Alarm, wenn die Temperatur unter 49,5∘C fällt.

  • Wird der Alarm für 160 Sekunden nicht erneut ausgelöst, sendet der Rauchmelder ein Wiederherstellungssignal.

  • Besteht der Alarmzustand weiterhin, sendet der Rauchmelder alle 2 Minuten erneut ein Alarmsignal.

  IR-Erkennung (nur SD-32-HM/-HM-SC/-HME-SC)

  • Der Rauchmelder sendet ein Signal an die Alarmzentrale, wenn innerhalb des IR-Erfassungsbereichs eine Bewegung erkannt wird. Der Summer ertönt dabei nicht, und die LED blinkt nicht. Weitere Einzelheiten entnehmen Sie bitte der Anleitung Ihrer Alarmzentrale.

  Alarmauslösung durch das System (nur bei SC-Modellen)

  Der Rauchmelder kann so programmiert werden, dass er bei Auslösung durch das System einen Einbruchalarm, Panikalarm oder CO-Alarm ausgibt. Der Alarm kann durch andere Melder im System oder durch Home-Automation-Regeln ausgelöst werden.

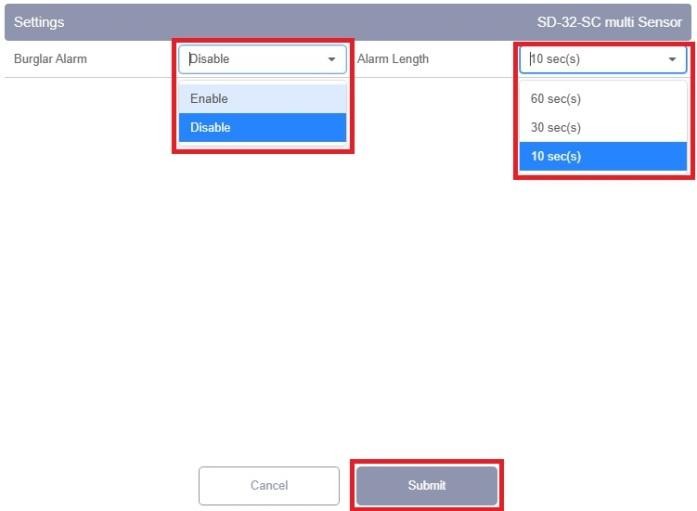

  Einbruch-/Panikalarm

  • Der Rauchmelder übernimmt beim Anlernen standardmäßig die Alarmdauer-Einstellung der Alarmzentrale.

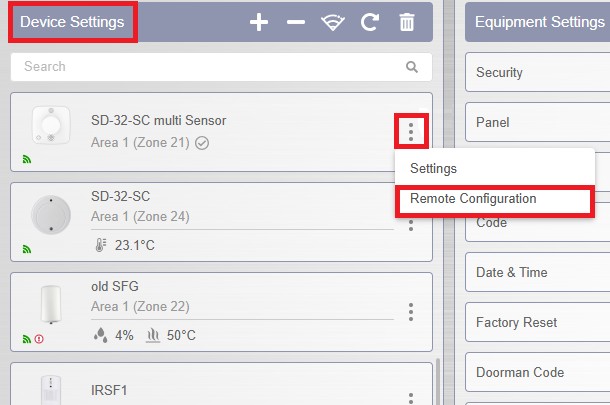

  • Die Alarmdauer kann über die Geräteeinstellungen des Rauchmelders im Home Portal Server konfiguriert werden.

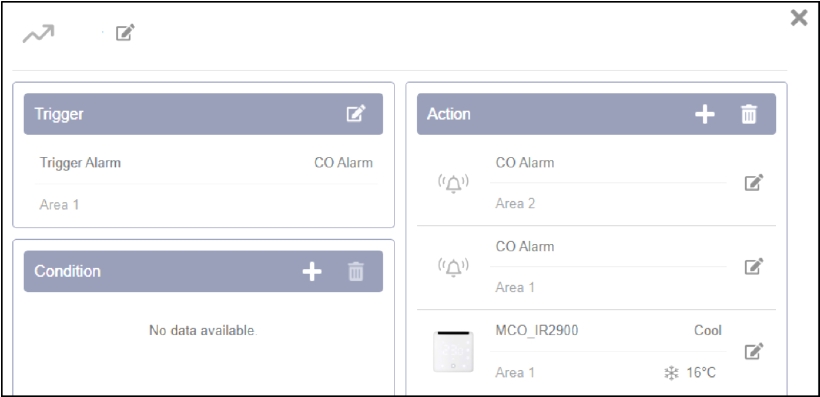

  Home-Automation-Einstellung

  • Benutzer können eine Home-Automation-Regel konfigurieren, damit die Rauchmelder im ausgewählten Bereich/den ausgewählten Bereichen bei Auslösung einen Einbruch- oder CO-Alarm ausgeben.

  • Legen Sie den Auslösetyp für den ausgewählten Bereich auf Einbruch-/CO-Alarm fest und legen Sie anschließend den Aktionstyp für denselben oder andere ausgewählte Bereiche auf Einbruch-/CO-Alarm fest. Wird die Regel ausgelöst, geben alle Rauchmelder in den angegebenen Bereichen Alarm.



  Notlicht (nur SD-32-HE-SC/-HME-SC)

  • Der Rauchmelder verfügt über ein eingebautes Notlicht, das im Notfall visuelle Warnhinweise geben kann. Wird der Rauchmelder ausgelöst, schaltet sich das Notlicht ein, um anzuzeigen, dass das System Alarm gibt.

  Verbindung(nur SC-Modelle)

  • Der Rauchmelder ist mit anderen Rauchmeldern im Alarmsystem verbunden. Löst ein Rauchmelder einen Alarm aus, benachrichtigt die Alarmzentrale alle verbundenen Rauchmelder, ebenfalls Alarm zu geben, auch wenn diese selbst keinen Rauch erkannt haben.

  • So stoppen Sie den Alarm:

    • Warten Sie, bis die Rauchkonzentration unter den Alarmschwellenwert fällt, oder

    • Drücken Sie die Test-Taste am auslösenden Rauchmelder. Dadurch werden auch alle verbundenen Rauchmelder gestoppt.



    Das Drücken der Test-Taste an einem anderen Rauchmelder stoppt nur den Alarm dieses spezifischen Geräts; es schaltet nicht die Alarme im gesamten System stumm.

    • (Nur für Sicherheitssysteme) Das Unscharfschalten des Systems stoppt die von der Alarmzentrale ausgelösten Alarme an allen verbundenen Rauchmeldern. Der ursprünglich auslösende Rauchmelder gibt jedoch weiterhin Alarm, bis die Rauchkonzentration unter den Schwellenwert fällt oder seine Test-Taste gedrückt wird, um den Alarm stummzuschalten.

    Alarmstummschaltung

    • Wenn der Rauchmelder Alarm gibt, versetzt das Drücken der Test-Taste den Rauchmelder für 9 Minuten in den Alarm-Stummschaltungsmodus. Der Summer stoppt erst, nachdem der Alarm mindestens 1 Minute lang aktiv war. Wird die Taste vor Ablauf dieser 1 Minute gedrückt, wartet der Rauchmelder, bis die Alarmzeit 1 Minute erreicht hat, bevor er den Alarm stummschaltet.

    • Während des 9-minütigen Alarm-Stummschaltungszeitraums blinkt die rote LED einmal pro Sekunde. Der Rauchmelder überwacht die Rauchkonzentration während der Alarmstummschaltung weiterhin.

    • Ist der 9-minütige Alarm-Stummschaltungszeitraum abgelaufen und die Rauchkonzentration unter den Alarmschwellenwert gefallen, gibt der Rauchmelder einen zweitönigen Signalton aus und kehrt ohne Alarmauslösung in den Normalbetrieb zurück.

    • Überschreitet die Rauchkonzentration weiterhin den Alarmschwellenwert, beginnt der Rauchmelder erneut mit dem Alarm.

    • Steigt die Rauchkonzentration während der Alarmstummschaltung weiter an und überschreitet einen zweiten Alarmschwellenwert, beginnt der Rauchmelder erneut mit dem Alarm. Ein durch Überschreiten des zweiten Alarmschwellenwerts ausgelöster Alarm kann nicht durch Drücken der Test-Taste stummgeschaltet werden.

    Auto-Kalibrierung

    • Nach der Erstinstallation führt der Rauchmelder nach 12 Stunden eine Auto-Kalibrierung durch. Anschließend führt er alle 15 Tage eine Auto-Kalibrierung durch. Während des Auto-Kalibrierungsvorgangs gibt der Rauchmelder keine Töne aus, und die rote LED blinkt etwa 50 Sekunden lang alle 2 Sekunden einmal.

    • Schlägt die Auto-Kalibrierung fehl, blinkt die orangefarbene LED jede Sekunde, und der Rauchmelder sendet einen Kalibrierungsfehlercode an die Alarmzentrale. Um den Rauchmelder neu zu kalibrieren, entfernen und legen Sie die Batterien erneut ein oder starten Sie den Kalibrierungsvorgang manuell neu.

    Hinweis: Schlägt die Auto-Kalibrierung des Rauchmelders fehl, funktioniert die Rauchalarmfunktion weiterhin normal unter Verwendung des Schwellenwerts der letzten erfolgreichen Kalibrierung.

    Neukalibrierung

    Da sich die Betriebsbedingungen des Rauchmelders nach einiger Zeit der Installation ändern können, möchten Sie den Rauchmelder gegebenenfalls neu kalibrieren, um einen neuen Rauchdetektionsschwellenwert zu ermitteln und die optimale Leistung des Rauchmelders sicherzustellen. Gehen Sie dazu wie folgt vor:

    • Halten Sie die Test-Taste 10 Sekunden lang gedrückt und lassen Sie sie los, sobald der Rauchmelder 2 Signaltöne ausgibt. Das Gerät gibt nach 5 Sekunden einen weiteren Signalton aus und beginnt mit der Kalibrierung. Die rote LED blinkt zur Anzeige alle 2 Sekunden.

    • Der Kalibrierungsvorgang dauert 1 Minute (schlägt die Kalibrierung fehl, wiederholt der Rauchmelder den Vorgang; der Kalibrierungsmodus dauert dann bis zu 9 Minuten).

    • Nach Abschluss der Kalibrierung gibt der Rauchmelder einen zweitönigen Signalton aus. Die rote LED hört auf zu blinken.

    • Schlägt die Kalibrierung fehl, gibt der Rauchmelder einen Dauerton aus, und die orangefarbene LED blinkt jede Sekunde. Bitte entfernen Sie die Batterie, drücken Sie die Test-Taste zweimal, um sie vollständig zu entladen, und legen Sie die Batterien anschließend wieder ein, um den Rauchmelder neu zu starten.

    Wartung & Reinigung

    Regelmäßige Wartung und Reinigung tragen dazu bei, dass Ihr Rauchmelder ordnungsgemäß funktioniert.

    • Testen Sie den Rauchmelder wöchentlich, um sicherzustellen, dass der Alarm ertönt und die LED-Anzeigen ordnungsgemäß funktionieren.

    • Reinigen Sie den Rauchmelder mindestens alle 6 Monate.

      • Saugen Sie vorsichtig Schmutz, Staub und Fremdpartikel ab, die sich in der Rauchmesskammer und den Schlitzen angesammelt haben.

      • Reinigen Sie das Gehäuse gründlich mit einem feuchten Tuch und trocknen Sie es anschließend ab. Achten Sie darauf, dass kein Wasser in das Gerät gelangt.

      • Verwenden Sie niemals Reinigungsmittel, Waschmittel oder Lösungsmittel am Gerät.

      Vermeiden Sie es, Lufterfrischer, Haarspray oder andere Sprays in der Nähe des Rauchmelders zu versprühen.

      Bemalen oder modifizieren Sie den Melder unter keinen Umständen.

      Ablaufdatum

      Der Rauchmelder hat eine maximale Lebensdauer von 10 Jahren ab dem Installationsdatum. Sie sollten den Rauchmelder unmittelbar nach 10 Jahren im Einsatz austauschen.

      Es wird empfohlen, das Datum „Austauschen bis“ (10 Jahre ab Installationsdatum) vor der Installation auf der Rückseite des Melders zu notieren.

      Installation

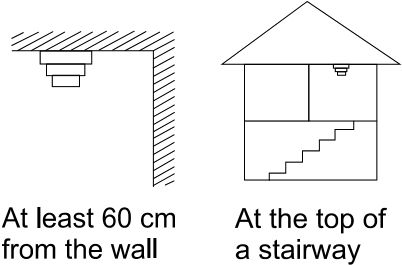

      Richtlinien zur Installation der Rauchmelder-Erkennung



      Es wird empfohlen, den Installationsort im mittleren Bereich der Decke zu wählen.

      ZU VERMEIDENDE STANDORTE:

      • Die Küche – Rauch beim Kochen kann einen unerwünschten Alarm auslösen.

      • In der Nähe eines Lüfters, einer Leuchtstofflampe oder einer Klimaanlage – Luftströmungen von diesen Geräten können die Empfindlichkeit des Geräts beeinträchtigen.

      • In der Nähe von Deckenbalken oder über einem Schrank – stehende Luft in diesen Bereichen kann die Empfindlichkeit des Geräts beeinträchtigen.

      • Im Firstbereich einer A-förmigen Decke.

      • In oder in der Nähe von Bereichen, die Insekten anziehen, wie Mülleimer, Pflanzen oder feuchte Bereiche, da Insekten den Betrieb des Melders beeinträchtigen oder Fehlalarme auslösen können.

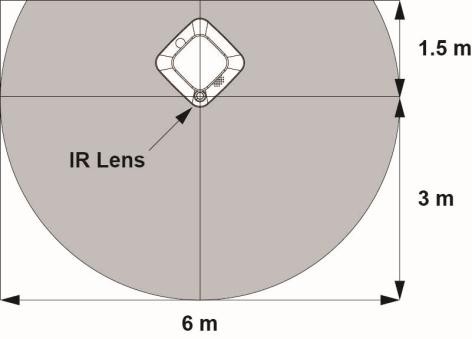

      Richtlinien zur Installation der IR-Erkennung (nur SD-32-HM/-HM-SC/-HME-SC)

      • Es wird empfohlen, den Rauchmelder an folgenden Orten zu installieren.

        • In einem Deckenbereich mit uneingeschränkter Sicht auf den Erfassungsbereich, ohne Behinderung durch Geräte oder Möbel.

        • In der Nähe des Eingangs eines Raumes oder Hauses, um Zutrittsaktivitäten zu überwachen.

        Einschränkungen

        • Setzen Sie den Rauchmelder keiner direkten Sonneneinstrahlung aus.

        • Vermeiden Sie die Installation des Rauchmelders in Bereichen, in denen Geräte wie Klimaanlagen oder Heizungen schnelle Temperaturänderungen im Erfassungsbereich verursachen können.

        • Vermeiden Sie große Hindernisse im Erfassungsbereich.

        • Richten Sie den Melder nicht direkt auf Wärmequellen, z. B. Feuerstellen oder Heizkessel, und nicht über Heizkörpern aus.

        • Vermeiden Sie bewegliche Objekte, z. B. Vorhänge, Wandbehänge usw., im Erfassungsbereich.

        Drücken Sie die Testtaste, um den Testmodus zu aktivieren. Gehen Sie im geschützten Bereich umher und beobachten Sie, wann die LED aufleuchtet, um zu überprüfen, ob der Erfassungsbereich ausreichend ist.

        Sobald der Erfassungsbereich als zufriedenstellend bestätigt wurde, ist die Installation abgeschlossen.

        Montage des Rauchmelders

        • Eine Montageschablone liegt bei, um Benutzern die korrekte Installation des Rauchmelders zu erleichtern.

        • Die Montageschablone verfügt über eine perforierte Gestaltung für die Befestigungslöcher und kann nach der Installation leicht von der Montagefläche entfernt werden.

        Bitte befolgen Sie die nachstehenden Schritte, um den Rauchmelder zu montieren:

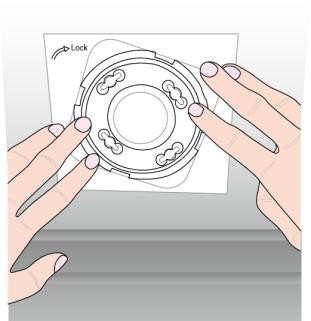

        Schritt 1 – Verwendung der Montageschablone: Legen Sie die Montageschablone auf die zu montierende Fläche; verwenden Sie die Befestigungslöcher auf der Montageschablone, um vier Befestigungslöcher in die Fläche zu bohren.

        Schritt 2 – Einsetzen der Dübel: Setzen Sie die Dübel ein. Stellen Sie sicher, dass die Dübel bündig mit der Montagefläche abschließen.

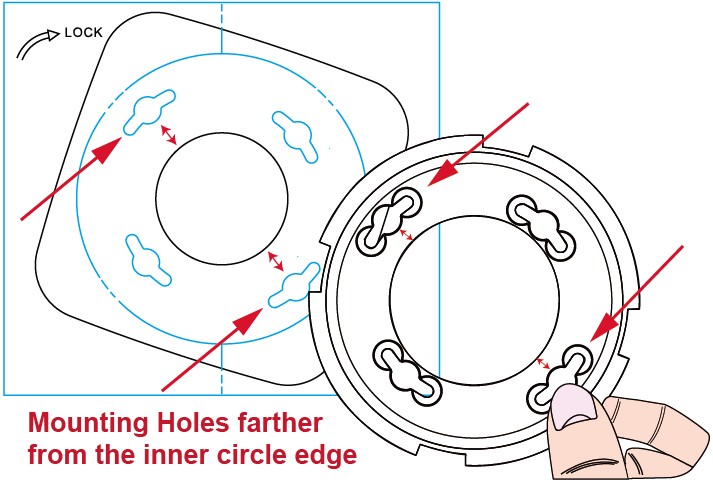

        Schritt 3 – Ausrichten der Montagehalterung: Richten Sie die vier Befestigungslöcher der Montagehalterung präzise an denen der Montageschablone aus und schrauben Sie die Montagehalterung an den Dübeln fest.

        Zur einfacheren Ausrichtung suchen Sie zunächst die beiden Befestigungslöcher, die weiter vom inneren Kreisrand entfernt sind, sowohl auf der Montageschablone als auch auf der Montagehalterung. Richten Sie diese Löcher zuerst aus, die übrigen sollten sich dann von selbst ergeben.

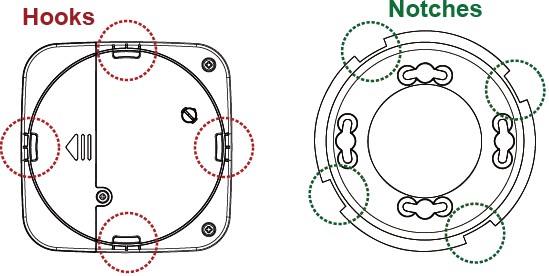

        Schritt 4 – Montage des Melders: Der Wärmemelder verfügt über 4 Haken auf seiner Rückabdeckung. Setzen Sie den Wärmemelder an und befestigen Sie ihn mithilfe der Haken an den vier Aussparungen der Montagehalterung (ABB. 1).

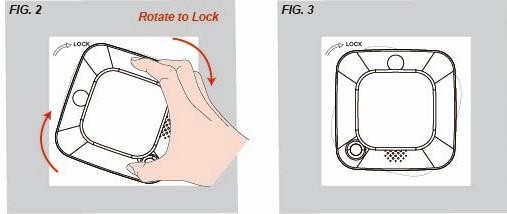

        Schritt 5: Drehen Sie den Rauchmelder im Uhrzeigersinn, um ihn zu arretieren (ABB. 2).

        Schritt 6: Die Installation ist nun abgeschlossen (ABB. 3). Sie können die Montageschablone entfernen.



        • Bei Modellen mit integrierter IR-Erkennung (SD-32-HM/-HM-SC/-HME-SC) verfügt der IR-Melder auf der Seite, auf der sich die IR-Linse befindet, über einen größeren Erfassungsbereich als auf der anderen Seite. Beziehen Sie sich auf das nachstehende Diagramm für den Erfassungsbereich bei einer Montagehöhe von 3 Metern. Der Erfassungsbereich variiert je nach Montagehöhe.

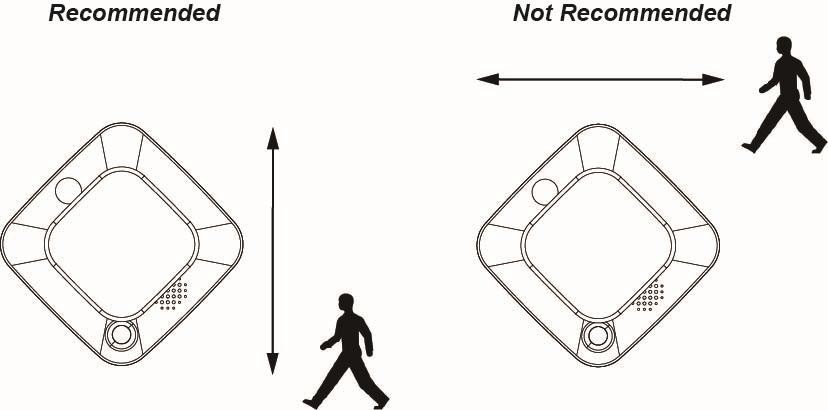

        • Bei Deckenmontage bietet der PIR eine bessere Erfassungsleistung bei horizontalen Bewegungen (siehe Diagramm rechts unten).
