DC-32-EX

Outdoor-Türkontakt

Der DC-32-EX ist ein Outdoor-Türkontakt, der zur Erkennung des Öffnens und Schließens von Außentoren, Ein- und Ausgängen und weiteren Öffnungen verwendet wird. Der Türkontakt kann auch auf Metalloberflächen angebracht werden, da sein starker Magnet einen großen Abstand toleriert, um Fehlalarme zu reduzieren.

Das Gerät verfügt außerdem über die Fähigkeit, Signalprobleme sowie einen niedrigen Batteriestand zu melden. Die vorderen und hinteren Sabotageschalter bieten Schutz gegen unbefugtes Öffnen und Entfernen des Geräts.

Der Türkontakt verfügt über einen Erweiterungsanschluss, der mit einem vorhandenen kabelgebundenen Gerät verbunden werden kann. Wird das angeschlossene Gerät ausgelöst, wird auch der Türkontakt aktiviert.

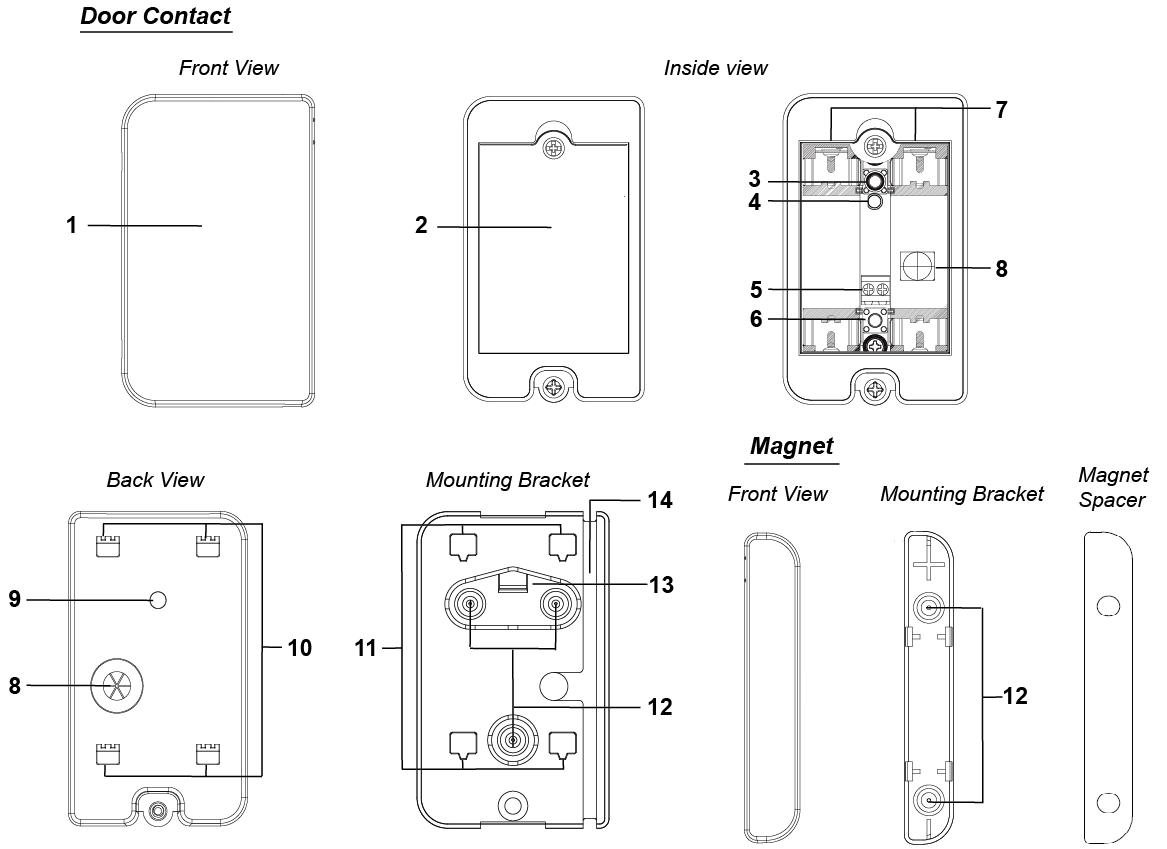

Teileübersicht

  1. Schutzabdeckung

  2. Batterieabdeckung

  3. Vorderer Sabotageschalter

Wenn die Batterieabdeckung entfernt wird, wird der vordere Sabotageschalter aktiviert.

  1. LED-Anzeige

  2. Erweiterungsanschluss

Zusätzlich zum eingebauten Magnetschalter steht ein weiterer 2-poliger Trockenkontaktanschluss für einen zusätzlichen Magnetschalter oder ein beliebiges Gerät mit N.C.-Funktionalität (Normally Closed) zur Verfügung.

  1. Lern-/Testtaste

Verwenden Sie ein spitzes Werkzeug, um die Taste zu drücken und den Lerncode zu übertragen oder den Testmodus für 3 Minuten zu aktivieren.

  1. Batteriefach

Der Türkontakt verwendet zwei AA L91 Lithium-Batterien als Stromquelle.

  1. Verkabelungsöffnung

Wird für die Verkabelung des Erweiterungsanschlusses verwendet.

  1. Hinterer Sabotageschalter

Wird der Türkontakt von der Montagefläche entfernt, wird der hintere Sabotageschalter aktiviert.

10 Haken

  1. Verriegelungslöcher

  2. Ausbrechöffnungen

  3. Sollbruchbereich

  4. Kabelführungsschlitz

Wird zur Kabelführung verwendet.

LED-Anzeige

  • Im Normalbetrieb leuchtet die LED nicht, wenn der Türkontakt aktiviert wird.

  • Wenn die Batteriespannung des Türkontakts niedrig ist, blinkt die LED jedes Mal, wenn der Türkontakt aktiviert wird (Gerät geöffnet/geschlossen).

  • Wenn einer der Sabotageschalter ausgelöst wird, blinkt die LED. Besteht der Sabotagezustand weiterhin, blinkt die LED jedes Mal, wenn der Türkontakt aktiviert wird.

  • Befindet sich der Türkontakt im Testmodus, blinkt die LED bei jeder Aktivierung.

  • Ist die Batterie erschöpft, stellt der Türkontakt alle Funktionen ein, und die LED blinkt alle 4 Sekunden.

Batterie

  • Der Türkontakt verwendet zwei AA L91 Lithium-Batterien als Stromquelle. Bitte beachten Sie: Ersetzen Sie Batterien IMMER durch Batterien der richtigen Größe und Spannung.

  • Der Türkontakt kann einen niedrigen Batteriestand erkennen. Bei niedriger Batteriespannung wird ein Signal für niedrigen Batteriestand an die Alarmzentrale gesendet, um über den Zustand zu informieren. Die LED leuchtet auf, wenn der Türkontakt bei niedrigem Batteriestand aktiviert wird. Ist die Batterie erschöpft, stellt der Türkontakt alle Funktionen ein, und die LED blinkt alle 4 Sekunden.

  • Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterien zweimal den Sabotageschalter, um eine vollständige Entladung zu erreichen, bevor Sie neue Batterien einlegen.

Sabotageschutz

  • Der Türkontakt ist gegen jeden Versuch geschützt, die Batterieabdeckung zu öffnen oder das Gerät von seiner Montagefläche zu entfernen.

  • Erkennt der Türkontakt einen Sabotagezustand durch Öffnen der Batterieabdeckung oder Entfernen des Geräts, wird ein Sabotagesignal an die Alarmzentrale gesendet, um den Benutzer auf diesen Zustand hinzuweisen.

Überwachungssignal

  • Der Türkontakt überträgt automatisch in zufälligen Abständen von 30-50 Minuten regelmäßig Überwachungssignale an die Alarmzentrale.

  • Hat die Alarmzentrale innerhalb eines voreingestellten Zeitraums kein Signal vom Türkontakt empfangen, zeigt die Alarmzentrale an, dass bei diesem Türkontakt ein Signalausfall vorliegt.

Testmodus

  • Drücken Sie im Normalmodus die Testtaste, um ein Testsignal und den Lerncode an die Alarmzentrale zu übertragen. Der Türkontakt wechselt dabei ebenfalls für 3 Minuten in den Testmodus.

  • Im Testmodus leuchtet die LED jedes Mal auf, wenn der Türkontakt aktiviert wird.

  • Jeder weitere Druck der Testtaste setzt die Testmoduszeit auf 3 Minuten zurück.

Erste Schritte

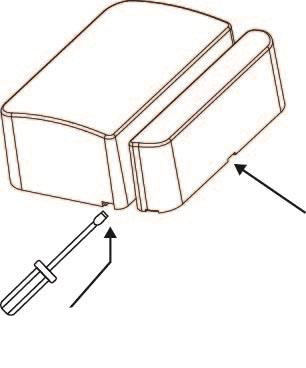

  • Setzen Sie einen Schlitzschraubendreher in den Schlitz ein und drücken Sie nach oben, um die Schutzabdeckung zu öffnen. (Abbildung 1)

  • Entfernen Sie die Batterieabdeckung und legen Sie Batterien ein, um das Gerät einzuschalten.

  • Versetzen Sie die Alarmzentrale in den Anlernmodus (siehe Bedienungsanleitung der Alarmzentrale).

  • Drücken Sie mit einem spitzen Werkzeug die Anlerntaste des Türkontakts.

Abbildung 1

  • Schließen Sie den Anlernvorgang gemäß der Bedienungsanleitung Ihrer Alarmzentrale ab.

  • Nachdem der Türkontakt angelernt wurde, versetzen Sie die Alarmzentrale in den Walk-Test-Modus, halten Sie den Türkontakt an der gewünschten Position und drücken Sie die Testtaste, um ein Testsignal an die Alarmzentrale zu übertragen. Befindet sich die Alarmzentrale innerhalb der Signalreichweite des Türkontakts, zeigt die Zentrale die entsprechenden Türkontaktinformationen an.

  • Setzen Sie die Batterieabdeckung wieder auf und fahren Sie mit der Montage und Installation fort, sobald Sie sich vergewissert haben, dass der Türkontakt am gewählten Ort einwandfrei funktioniert.

Montagemethoden und Installation

  • Es wird empfohlen, den Türkontakt am festen Rahmen der Tür/des Fensters und den Magneten an der Tür/dem Fenster anzubringen.

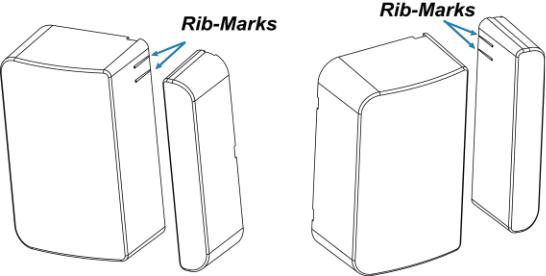

  • Die Rippenmarkierungen am Magneten und am Türkontakt müssen übereinstimmen. (Abbildung 2)

Abbildung 2

  • Der Magnet sollte bei geschlossener Tür nicht mehr als 3 cm von der markierten Seite des Türkontakts entfernt sein.

  • Der Türkontakt verfügt auf der Rückabdeckung über einen Rückwand-Sabotageschalter. Stellen Sie sicher, dass das Gerät so in der Halterung positioniert ist, dass die Feder des Sabotageschalters gegen den Abreißbereich gedrückt wird, der lose mit der Halterung verbunden ist. Wird der Türkontakt gewaltsam von der Wand entfernt, löst sich der Abreißbereich von der Halterung, verbleibt an der Montagefläche und löst den Sabotageschalter aus.

  • Montage des Türkontakts

Abbildung 3

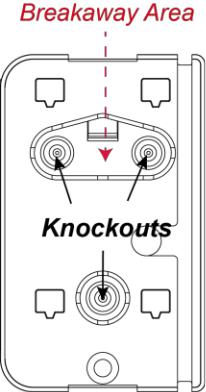

  1. Die mitgelieferte Montagehalterung verfügt über 3 Sollbruchstellen, an denen der Kunststoff dünner ist und zu Montagezwecken herausgebrochen werden kann. (Abbildung 3)

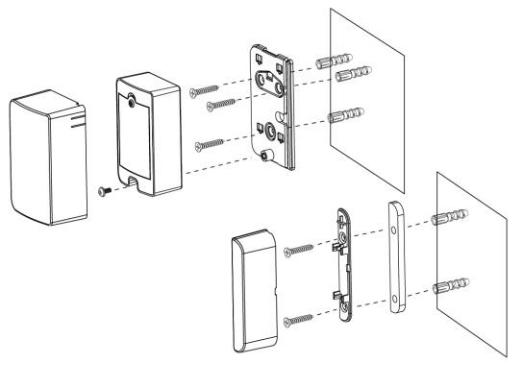

  2. Verwenden Sie die Montagehalterung als Schablone, um Löcher für Dübel in die Wand zu bohren. (Abbildung 4)

  3. Setzen Sie die Dübel ein und befestigen Sie die Montagehalterung mit den Schrauben an der Wand.

  4. Montieren Sie den Türkontakt, indem Sie die Haken an der Rückabdeckung des Türkontakts in die Verriegelungslöcher der Montagehalterung einhängen und dann nach unten drücken, um den Haken zu verriegeln. (Abbildung 5)

Hinweis:

  • Stellen Sie sicher, dass der Rückwand-Sabotageschalter des Türkontakts gegen den Abreißbereich der Montagehalterung gedrückt wird.

  • Ziehen Sie die unteren Befestigungsschrauben fest.

5) Setzen Sie die Schutzabdeckung wieder auf.

  • Es gibt zwei Möglichkeiten, den Magneten zu montieren – Klebemontage und Schraubmontage.

    • Schraubmontage:

      1. Schrauben Sie die Montagehalterung mit den zwei mitgelieferten Schrauben an die Tür.

      2. Bringen Sie den Magneten an der Montagehalterung an.

    Hinweis:

    Der mitgelieferte Magnetabstandshalter kann verwendet werden, indem die Seite mit der schwarzen Beschriftung die Montagehalterung berührt, zwischen Magnet und Tür, um die Ausrichtung und Installation zu erleichtern.

    • Klebemontage:

      1. Alternativ können Sie das mitgelieferte doppelseitige Klebeband verwenden, um den Magneten direkt an der Tür anzubringen.

    Hinweis:

    Stellen Sie sicher, dass die Montagefläche sauber, trocken und glatt ist, bevor Sie den mit doppelseitigem Klebeband versehenen Magneten an der Tür anbringen, und dass der Magnet 30 Sekunden lang fest gegen die Tür gedrückt wird.

    1. Die Installation ist nun abgeschlossen.

    Abbildung 4

    Abbildung 5

    Verwendung des Erweiterungsanschlusses

    • Der Türkontakt verfügt über einen Erweiterungsanschluss für zusätzliche Flexibilität. Der Erweiterungsanschluss bildet einen geschlossenen Kreis mit dem daran angeschlossenen Gerät. Wenn das Gerät ausgelöst wird, öffnet sich der Kreis; der Türkontakt wird ebenfalls ausgelöst.

    • Der Erweiterungsanschluss und der interne Magnetschalter können zusammenwirken, sodass der Türkontakt ausgelöst wird, sobald einer von beiden aktiviert wird.

    • So verbinden Sie den Türkontakt über den Erweiterungsanschluss mit einem anderen Gerät:

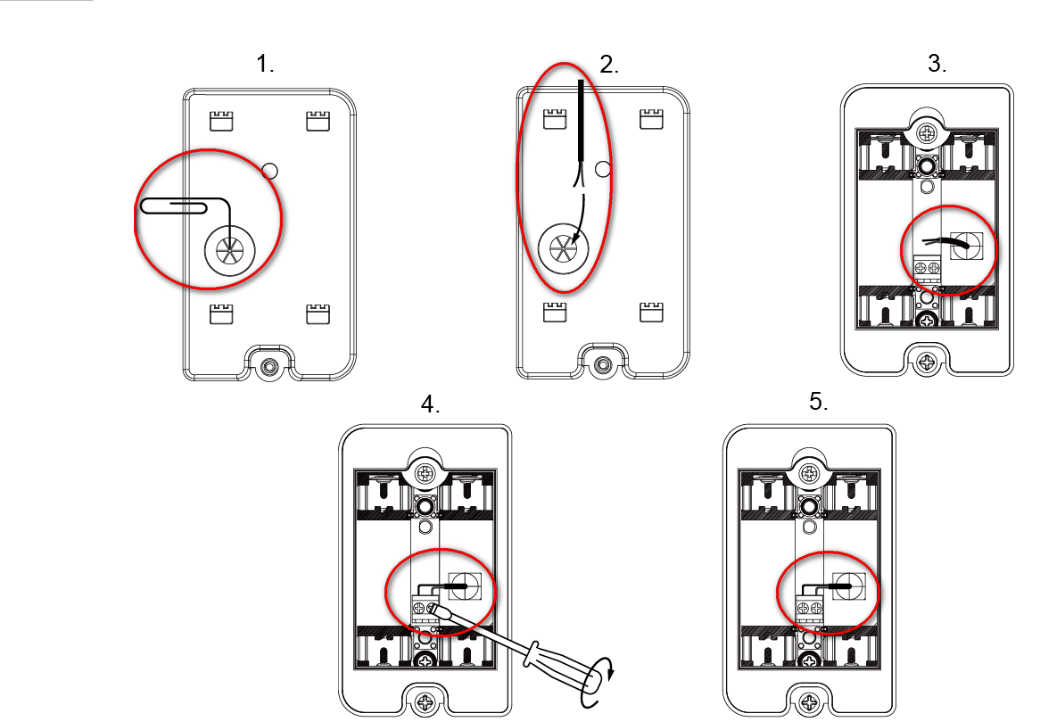

      1. Durchstechen Sie die Gummidichtung an der Rückseite des Türkontakts mit einem 0,8 mm Stift.

      2. Führen Sie die Kabel durch die Verkabelungsöffnung und auf der gegenüberliegenden Seite wieder heraus.

      3. Verbinden Sie jedes Kabel mit dem entsprechenden Anschluss.

      4. Ziehen Sie die Schraube fest, um den Anschluss zu schließen und das Kabel zu fixieren.

    Hinweis:

    Verwenden Sie für diese Installation ein Kabel (AWG22-26), das kürzer als 3 M ist.

    • Der Erweiterungsanschluss kann in folgenden Situationen nützlich sein.

      • Wenn der Türkontakt nicht am Türrahmen montiert werden kann, können Sie einen zusätzlichen Erweiterungsschalter an den Erweiterungsanschluss anschließen, um den Türkontakt aus der Ferne zu montieren.

      • Jedes potentialfreie Gerät mit einem N.C.-Kreis (Normal Close) kann an den Erweiterungsanschluss angeschlossen werden, wodurch der Türkontakt als Universal-Transmitter dient.

      • Mehrere potentialfreie Geräte können zusammen mit dem Türkontakt verkabelt werden, wie im folgenden Diagramm dargestellt.

      Hinweis:

      • Wenn der interne Magnetschalter und der Erweiterungsanschluss zusammenwirken, gilt:

      Wenn die geschützte Tür geöffnet/geschlossen wird oder das externe Gerät ausgelöst wird, aktiviert sich der Türkontakt und sendet sofort ein Signal.

      Der Türkontakt sendet jedoch nur dann ein Signal Tür geschlossen oder Wiederhergestellt, nachdem sowohl die Tür als auch das externe Gerät für 3 Sek. wiederhergestellt wurden.
