SCM-6ZBS
Rolladensteuerung (Zigbee)
Einführung
Die SCM-6ZBS ist eine ZigBee-Rolladensteuerung. Der Benutzer kann die SCM über das ZigBee-Netzwerk aus der Ferne oder manuell durch Anschließen eines Schalters an die Rolladensteuerung steuern.
Die Rolladensteuerung nutzt die ZigBee-Technologie zur drahtlosen Signalübertragung. ZigBee ist ein drahtloses Kommunikationsprotokoll, das zuverlässig ist, einen geringen Stromverbrauch aufweist und eine hohe Übertragungseffizienz besitzt. Basierend auf dem IEEE802.15.4-Standard ermöglicht ZigBee die Einbindung einer großen Anzahl von Geräten in ein Netzwerk sowie deren Koordination für Datenaustausch und Signalübertragung.
Die Rolladensteuerung fungiert als Endgerät im ZigBee-Netzwerk. Sie kann in das ZigBee-Netzwerk eingebunden werden, um Signale zu senden oder zu empfangen, kann jedoch keinem anderen ZigBee-Gerät ermöglichen, dem Netzwerk über die Rolladensteuerung beizutreten.
Die SCM-6 ZigBee-Rolladensteuerungsserie umfasst folgende Modelle:
SCM-6ZBS
SCM-6ZBS-OTA

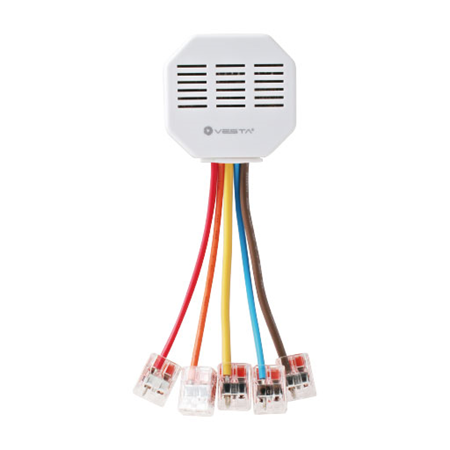

Teilebezeichnung
1. LED-Anzeige
Die LED-Anzeige zeigt den Status der Rolladensteuerung an:
Blinkt einmal: Die Rolladensteuerung wurde zurückgesetzt.
Blinkt zweimal: Die Rolladensteuerung ist einem ZigBee-Netzwerk erfolgreich beigetreten.
Blinkt 5 Mal: erfolgreiche manuelle Kalibrierung.
Blinkt alle 20 Minuten einmal:
Die Rolladensteuerung hat die Verbindung zu ihrem aktuellen ZigBee-Netzwerk verloren.
Funktionstaste
Einmal drücken: Sendet ein Überwachungssignal.
3–9 Sekunden gedrückt halten: Aktiviert den Kalibrierungsmodus.
10 Sekunden gedrückt halten: Setzt die Rolladensteuerung zurück, um dem ZigBee-Netzwerk beizutreten.
Anschlusskabel Stromversorgung N (Neutralleiter) (Blau)
Anschlusskabel Stromversorgung L (Phase) (Braun)
Anschlusskabel lokaler Schalter S2 (Richtung Schließen) (Orange)
Schließen Sie einen externen Schalter an dieses Kabel an. Durch Betätigen dieses Schalters wird der Rolladen über den Motorausgang O2 in Richtung „Schließen“ gesteuert. Wird dieser Schalter betätigt, während sich der Rolladen in Richtung „Öffnen“ bewegt, stoppt der Rolladen.
6. Anschlusskabel lokaler Schalter S1 (Richtung Öffnen) (Rot)
Schließen Sie einen externen Schalter an dieses Kabel an. Durch Betätigen dieses Schalters wird der Rolladen über den Motorausgang O1 in Richtung „Öffnen“ gesteuert. Wird dieser Schalter betätigt, während sich der Rolladen in Richtung „Schließen“ bewegt, stoppt der Rolladen.
7. Anschlusskabel Motorausgang O1 (Richtung Öffnen) (Gelb)
An die Öffnungsklemme des Rolladenmotors anschließen.
8. Anschlusskabel Motorausgang O2 (Richtung Schließen) (Grün)
An die Schließklemme des Rolladenmotors anschließen.
Technische Daten
Stromversorgung: 110 – 230VAC, 50/60Hz
Unterstützter Laststrom: 3 Ampere für Motoren mit kompensiertem Leistungsfaktor (induktive Lasten)
Kommunikationsprotokoll: ZigBee Pro Home Automation 1.2, 2,4GHz
Achtung
Alle Arbeiten am Gerät, einschließlich Installation und Wartung, müssen von einem qualifizierten und zugelassenen Elektriker durchgeführt werden.
Stellen Sie vor der Installation oder jeglichen Wartungsarbeiten sicher, dass die Stromversorgung getrennt wurde.
Schließen Sie das Gerät nicht an Lasten an, die den unterstützten Laststrom überschreiten.
Schließen Sie das Gerät ausschließlich an netzbetriebene Motoren an.
ZigBee-Netzwerkeinrichtung
Richtlinien für ZigBee-Geräte
ZigBee ist ein drahtloses Kommunikationsprotokoll, das zuverlässig ist, einen geringen Stromverbrauch aufweist und eine hohe Übertragungseffizienz besitzt. Basierend auf dem Standard IEEE802.15.4 ermöglicht ZigBee, dass eine Reihe von Geräten in ein Netzwerk eingebunden und für den Datenaustausch sowie die Signalübertragung koordiniert werden.
Beitritt zum ZigBee-Netzwerk
Als ZigBee-Gerät muss der Shutter Control einem ZigBee-Netzwerk beitreten, um Befehle empfangen zu können. Bitte befolgen Sie die nachstehenden Schritte, um den Shutter Control in ein ZigBee-Netzwerk aufzunehmen.
Verbinden Sie das Stromkabel mit dem Stromeingangskabel (blau und braun) am Shutter Control mithilfe des mitgelieferten Steckers.
Halten Sie die Funktionstaste 10 Sekunden lang gedrückt, während der Shutter Control zurückgesetzt wird und beginnt, nach einem bestehenden ZigBee-Netzwerk zu suchen. Bitte stellen Sie sicher, dass die Funktion „Permit-to-Join“ am Router oder Koordinator Ihres ZigBee-Netzwerks aktiviert ist.
Wenn der Shutter Control erfolgreich einem ZigBee-Netzwerk beitritt, blinkt die LED-Anzeige zur Bestätigung zweimal.
Nach dem Beitritt zum ZigBee-Netzwerk wird der Shutter Control automatisch im Netzwerk registriert. Bitte überprüfen Sie den ZigBee-Netzwerkkoordinator, die Alarmzentrale oder die BMZ (Brandmelderzentrale), um zu bestätigen, dass der Beitritt und die Registrierung erfolgreich waren.
Wenn der Shutter Control nach dem Beitritt zum ZigBee-Netzwerk die Verbindung zum aktuellen ZigBee-Netzwerk verliert, blinkt die LED-Anzeige alle 20 Minuten. Bitte überprüfen Sie den Zustand Ihres ZigBee-Netzwerks sowie die Signalreichweite des Shutter Control, um die Ursache zu beheben.
Entfernen des Geräts aus dem ZigBee-Netzwerk (Werksreset)
Um den Shutter Control aus dem aktuellen ZigBee-Netzwerk zu entfernen, muss der Shutter Control auf Werkseinstellungen zurückgesetzt werden, um die Geräteentfernung abzuschließen. Die Funktion des Werksresets löscht die gespeicherten Einstellungsinformationen des Shutter Control und veranlasst das Gerät, nach einem neuen ZigBee-Netzwerk zu suchen.
Stellen Sie vor dem Entfernen des Geräts sicher, dass sich der Shutter Control innerhalb der Signalreichweite des aktuellen ZigBee-Netzwerks befindet
Halten Sie die Funktionstaste 10 Sekunden lang gedrückt und lassen Sie sie dann los, um den Shutter Control zurückzusetzen.
Nach dem Zurücksetzen löscht der Shutter Control die aktuelle ZigBee-Netzwerkeinstellung und sendet ein Signal an den ZigBee-Koordinator, um sich selbst aus dem aktuellen ZigBee-Netzwerk zu entfernen. Anschließend sucht das Gerät aktiv erneut nach einem verfügbaren ZigBee-Netzwerk und tritt diesem automatisch bei.
Wenn der Shutter Control erfolgreich einem ZigBee-Netzwerk beitritt, blinkt die LED-Anzeige zur Bestätigung zweimal.
Überwachung
Der Shutter Control sendet regelmäßig gemäß der Benutzereinstellung ein Überwachungssignal, um seinen Zustand zu melden. Das werkseitige Standardintervall beträgt 30 Minuten. Der Benutzer kann auch die Funktionstaste einmal drücken, um manuell ein Überwachungssignal zu senden.
Installation
Verkabelung mit Verbindungsklemme
Der SCM-6 wird mit integrierten Anschlussdrähten und Klemmen (Wago 221 Verbindungsklemmen) geliefert.
Die 2-Draht-Klemmen eignen sich für Massiv- und Litzendrähte von 0,2 bis 4 mm² (24–12 AWG).
Bitte verbinden Sie den SCM-6 mit den Klemmen an Wechselstromversorgung, lokalen Schaltern und Rollladenmotor.
Stellen Sie vor der Verkabelung sicher, dass die Stromversorgung ausgeschaltet ist. So verbinden Sie die Drähte:

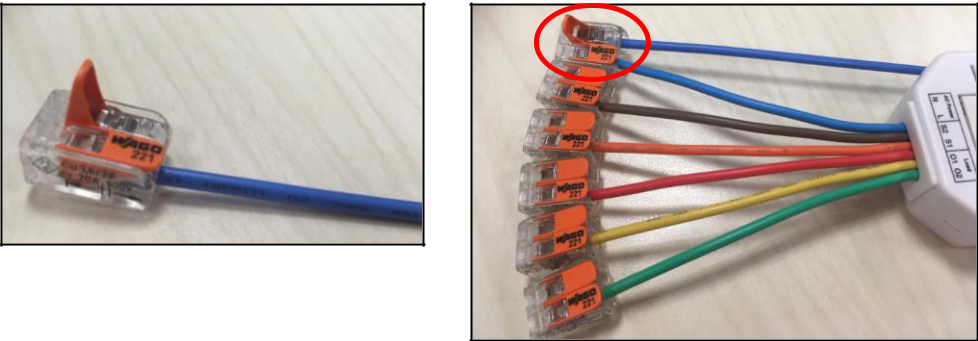

Heben Sie den Hebel an und führen Sie den Draht ein. (Bild 1, 2)

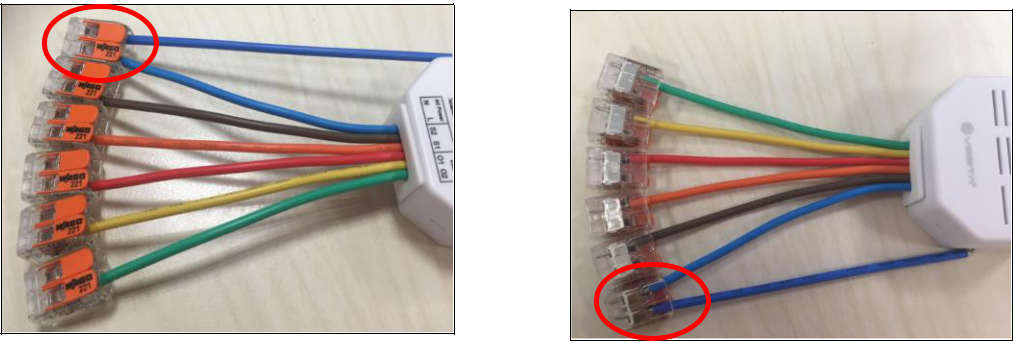

Drücken Sie den Hebel wieder nach unten. Das transparente Gehäuse ermöglicht es Ihnen zu überprüfen, ob der Draht ordnungsgemäß angeschlossen ist. Stellen Sie sicher, dass der Draht fest sitzt und sich nicht löst. (Bild 3, 4)
Verbinden Sie die übrigen Drähte auf die gleiche Weise wie in Schritt 1 & 2 mit den Klemmen.

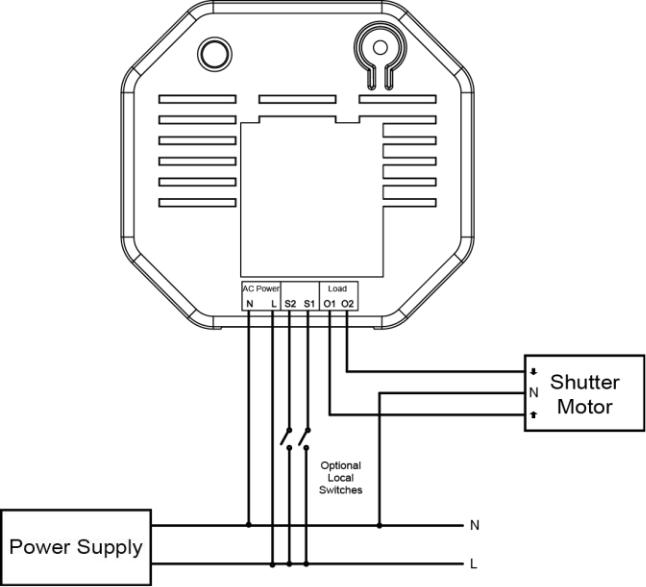

Der SCM-6 sollte gemäß dem folgenden Diagramm angeschlossen werden:
Verbinden Sie die N-Klemme des SCM mit der N-Klemme der Stromversorgung.
Verbinden Sie die L-Klemme des SCM mit der L-Klemme der Stromversorgung.
Verbinden Sie die O1-Klemme des SCM mit der Öffnen-Klemme des Rollladenmotors.
Verbinden Sie die O2-Klemme des SCM mit der Schließen-Klemme des Rollladenmotors.
(Optionaler lokaler Schalter) Verbinden Sie die Klemmen S2 und S1 des SCM mit der L-Klemme der Stromversorgung.
Betrieb
Kalibrierung
Die Standard-Aktivierungszeit der Rollladensteuerung beträgt 4 Minuten. Wenn die Auf/Ab-Taste gedrückt wird oder der ZigBee-Netzwerkkoordinator einen Auf/Ab-Befehl sendet, wird der Rollladenmotor für 4 Minuten aktiviert.
Damit die Rollladensteuerung ordnungsgemäß funktioniert, muss ihre Aktivierungszeit kalibriert werden. Es gibt zwei Möglichkeiten, die Aktivierungszeit anzupassen:
ZigBee-Befehl: Die Aktivierungszeit kann durch Senden eines Befehls vom ZigBee-Netzwerkkoordinator angepasst werden. (Siehe Anhang – Level Cluster Attribute – OnTransitionTime / OffTransitionTime, minimale Einstelleinheit 100ms)
Manuelle Kalibrierung: Kalibrieren Sie die Aktivierung gemäß dem folgenden Verfahren:
Vor der Kalibrierung müssen die externen lokalen Schalter an die Rollladensteuerung angeschlossen werden.
Halten Sie die Funktionstaste 3~9 Sekunden lang gedrückt und lassen Sie sie los, um den Kalibrierungsmodus aufzurufen. Die Rollladensteuerung fährt beim Aufrufen des Kalibrierungsmodus 4 Minuten lang in Richtung „Öffnen“.
Warten Sie 4 Minuten, bis die Rollladensteuerung das Fahren in Richtung „Öffnen“ beendet hat, und betätigen Sie dann den angeschlossenen externen lokalen „Schließen“-Schalter, um den Rollladen zu schließen.
Betätigen Sie den externen lokalen „Öffnen“-Schalter in dem Moment, in dem der Rollladen vollständig geschlossen ist. Die Rollladensteuerung zeichnet die Zeit zwischen Schritt 3 und 4 als neue „Schließzeit“ auf.
Die Rollladensteuerung fährt nach Schritt 4 in Richtung Öffnen.
Betätigen Sie den externen lokalen „Schließen“-Schalter in dem Moment, in dem der Rollladen vollständig geöffnet ist. Die Rollladensteuerung zeichnet die Zeit zwischen Schritt 5 und 6 als neue „Öffnungszeit“ auf.
Beispiel
Wenn der Rollladen 30 Sekunden benötigt, um von Offen zu Geschlossen zu fahren, und 40 Sekunden, um von Geschlossen zu Offen zu fahren, beträgt die neue Schließzeit 30 Sekunden und die neue Öffnungszeit 40 Sekunden.
Nach der Kalibrierung fährt die Rollladensteuerung bei Erhalt eines Schließbefehls 30 Sekunden lang in Richtung Schließen. Bei Erhalt eines Öffnungsbefehls fährt sie 40 Sekunden lang in Richtung Öffnen.
Die Aktivierungszeit wird auf 4 Minuten zurückgesetzt, sobald die Rollladensteuerung einem ZigBee-Netzwerk beitritt.
Wenn der manuelle Kalibrierungsvorgang erfolgreich war, blinkt die LED zur Anzeige 5 Mal.
Rollladensteuerung
ZigBee-Netzwerk
Nachdem die Rollladensteuerung erfolgreich einem ZigBee-Netzwerk beigetreten ist, kann der Koordinator den Rollladen durch Übertragung eines Befehls über das ZigBee-Netzwerk fernsteuern, um ihn zu öffnen, zu schließen oder zu stoppen.
Wenn die Rollladensteuerung ein Öffnen-/Schließen-Signal vom Koordinator empfängt, fährt sie entsprechend der kalibrierten Aktivierungszeit in Richtung Öffnen/Schließen, um den Rollladen vollständig zu öffnen/schließen.
Der Rollladenstatus kann über den ZigBee-Koordinator auch in Prozentschritten von 0%, 10%, 20% … bis 100% angepasst werden.
Der aktuelle Öffnungsprozentsatz wird ebenfalls an den ZigBee-Koordinator übertragen.
Lokaler Schalter
Wenn ein optionaler lokaler Schalter angeschlossen ist, können Benutzer die Schaltertaste auch drücken, um den Rollladen zu öffnen/schließen.
Drücken und Loslassen des Schalters für weniger als 1 Sekunde steuert den Rollladen so, dass er vollständig öffnet oder schließt.
Halten Sie den Schalter länger als 1 Sekunde gedrückt, steuert dies das Öffnen und Schließen des Rollladens, bis der Schalter losgelassen wird. Wenn der Schalter losgelassen wird, stoppt der Rollladen.
Wenn der Schalter gedrückt wird, während sich der Rollladen in die entgegengesetzte Richtung bewegt, stoppt der Rollladen. Drücken Sie den Schalter erneut, um den Rollladen zu öffnen/schließen.
Wenn beispielsweise der Ab-Schalter gedrückt wird, während der Rollladen gerade öffnet, stoppt der Rollladen. Drücken Sie den Ab-Schalter erneut, um das Schließen des Rollladens zu starten.
OTA-Firmware-Upgrade (Nur für OTA-Version)
Die Rollladensteuerung unterstützt die OTA-Firmware-Upgrade-Funktion über das ZigBee-Netzwerk, welche vom ZigBee-Netzwerkkoordinator initiiert werden kann.
Befolgen Sie die nachstehenden Schritte, um ein OTA-Firmware-Upgrade durchzuführen.
Schritt 1. Sie müssen auf Ihren ZigBee-Koordinator zugreifen, um das Firmware-Upgrade over the air durchzuführen. Schritt 2. Wählen Sie auf der Konfigurationswebseite das Gerät aus, das Sie aktualisieren möchten, und wählen Sie die neue
bereitgestellte ZigBee-Firmware aus. Weitere Einzelheiten finden Sie in der Bedienungsanleitung des ZigBee-Koordinators.
Schritt 3.Drücken Sie „OK“, um den Aktualisierungsvorgang zu starten, und die LED blinkt fortlaufend. Während des OTA-Vorgangs
führen Sie bitte keine anderen Aktionen durch und schalten Sie die Alarmzentrale nicht aus.
Schritt 4.Ein Upgrade dauert etwa 20 bis 30 Minuten. Bitte beachten Sie, dass die Dauer
je nach Dateigröße oder Entfernung zwischen Ihrem Zubehörteil und dem Koordinator variieren kann.
Schritt 5.Warten Sie, bis die Firmware-Aktualisierung abgeschlossen ist. Wenn der Fortschritt 100% erreicht, wird das Gerät automatisch zurückgesetzt. Sie können die Webseite auch erneut aktualisieren, um sicherzustellen, dass die Geräte-Firmware erfolgreich aktualisiert wurde, wobei die neueste Version angezeigt wird.

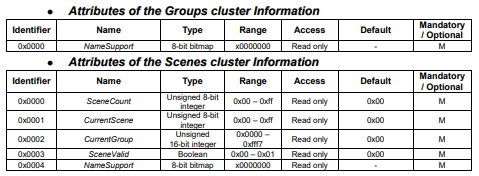

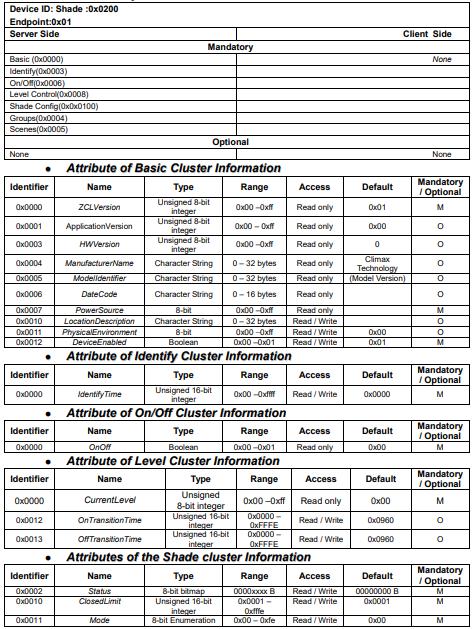

Anhang (Nur für Entwickler)
Power Relay Rollladensteuerung mit Meter Cluster ID
