SCM-6-AS-ZW
Rollladensteuerung
Einführung

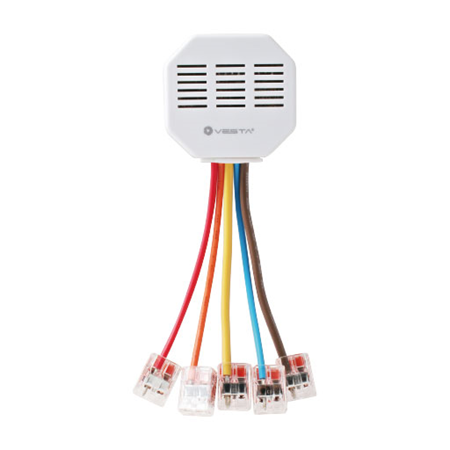

SCM-6-AS-ZW ist eine Z-Wave™ Rollladensteuerung. Der Benutzer kann die SCM über das Z-Wave-Netzwerk aus der Ferne oder manuell durch Anschließen eines Schalters an die SCM steuern.
Automatisch oder per Fernbedienung hoch, herunter oder auf halbem Weg gestoppt – die SCM-6-AS-ZW ist direkt angeschlossen und steuert motorisierte Fensterbehänge, Innen- und Außenjalousien und -rollos, Projektionsleinwände sowie Garagentore oder Einfahrtstore Ihres Hauses.
Die Rollladensteuerung ist ausschließlich mit einem Z-Wave Gateway/einer Z-Wave Alarmzentrale kompatibel. Z-Wave ist ein drahtloses Kommunikationsprotokoll, das ein Funksignal mit geringer Leistung verwendet. Durch Nutzung des Z-Wave-Mesh-Netzwerks können Befehle über zwischengeschaltete „lauschende“ Z-Wave-Produkte an ihr Ziel weitergeleitet werden.
Die Z-Wave Rollladensteuerung ermöglicht den Zugriff auf die Klasse „S2 Unauthenticated“ und unterstützt sowohl den Z-Wave SmartStart-Einschluss als auch den klassischen Einschluss.

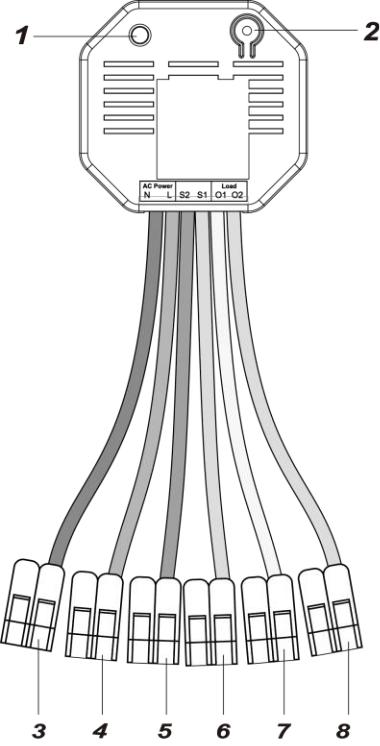

Teilebezeichnung
LED-Anzeige
Einschalten: LED blinkt zweimal.
Im automatischen Kalibrierungsmodus: LED blinkt einmal pro Sekunde.
Werksreset: LED blinkt zweimal.
Beim Drücken des lokalen Schalters S1/S2: LED leuchtet.
Funktionstaste
Drücken Sie die Funktionstaste, und die Rollladensteuerung sendet einen Multilevel-Bericht.
Drücken Sie die Funktionstaste 3 Mal innerhalb von 1 Sekunde, um die Rollladensteuerung in das Z-Wave-Netzwerk ein- oder auszuschließen.
Halten Sie die Funktionstaste 10 Sekunden lang gedrückt, um einen Reset durchzuführen.
Halten Sie die Funktionstaste 3 Sekunden lang gedrückt und lassen Sie sie dann los, um den automatischen Kalibrierungsmodus aufzurufen.
Anschlusskabel Stromversorgung N (Neutralleiter) (Blau)
Anschlusskabel Stromversorgung L (Phase) (Braun)
Anschlusskabel lokaler Schalter S2 (Abwärtsrichtung) (Orange)
Wenn die SCM gemäß Installation unten angeschlossen ist, fährt der Rollladen nach Betätigung des Schalters 4 Minuten lang herunter.
Durch Betätigen dieses Schalters während der Rollladen hochfährt, wird der Rollladen gestoppt.
6. Anschlusskabel lokaler Schalter S1 (Aufwärtsrichtung) (Rot)
Wenn die SCM gemäß Installation unten angeschlossen ist, fährt der Rollladen nach Betätigung des Schalters 4 Minuten lang hoch.
Durch Betätigen dieses Schalters während der Rollladen herunterfährt, wird der Rollladen gestoppt.
7. Motorausgang O1 (Aufwärtsrichtung) Anschlusskabel (Gelb)
Verbinden Sie ihn mit dem Aufwärts-Anschluss des Rollladenmotors.
8. Motorausgang O2 (Abwärtsrichtung) Anschlusskabel (Grün)
Verbinden Sie ihn mit dem Abwärts-Anschluss des Rollladenmotors.
Spezifikation
Stromversorgung: 110 – 230VAC, 50/60Hz
Unterstützter Laststrom: 3Amps für Motoren mit kompensiertem Leistungsfaktor (induktive Lasten)
Kommunikationsprotokoll: Z-Wave Plus 700-Serie Modul
Achtung
Alle Arbeiten am Gerät, einschließlich Installation und Wartung, müssen von einer qualifizierten und lizenzierten Elektrofachkraft durchgeführt werden.
Stellen Sie vor der Installation oder Wartungsarbeiten sicher, dass die Stromversorgung getrennt wurde.
Schließen Sie das Gerät nicht an Lasten an, die den unterstützten Laststrom überschreiten.
Bitte schließen Sie das Gerät nur an einen wechselstrombetriebenen Motor an.
Funktionen
Gerät hinzufügen (Einschluss)
Dieses Produkt kann in jedes Z-Wave-Netzwerk mit anderen Z-Wave-zertifizierten Geräten von anderen Herstellern und/oder anderen Anwendungen eingebunden und betrieben werden. Alle nicht batteriebetriebenen Knoten innerhalb des Netzwerks fungieren unabhängig vom Hersteller als Repeater, um die Zuverlässigkeit des Netzwerks zu erhöhen. Das Gerät unterstützt sowohl den klassischen Einschlussprozess als auch den SmartStart-Einschlussprozess.
Klassischer Einschluss
Verbinden Sie die Shutter Control mit der Stromversorgung (siehe Kapitel Installation in der Anleitung).
Versetzen Sie das Z-Wave-Gateway oder die Alarmzentrale in den Einschlussmodus (bitte beachten Sie die Anleitung des Z-Wave-Gateways oder der Alarmzentrale).
Drücken Sie innerhalb von 1 Sekunde die Funktionstaste 3 Mal.
Beachten Sie die Bedienungsanleitung des Z-Wave-Gateways oder der Alarmzentrale, um den Hinzufügevorgang abzuschließen.
Wenn das Gerät bereits in ein anderes Z-Wave-Gateway/eine andere Alarmzentrale aufgenommen wurde oder wenn das Gerät nicht in das aktuelle Z-Wave-Gateway/die aktuelle Alarmzentrale aufgenommen werden kann, versuchen Sie zunächst, es zu entfernen (siehe Gerät entfernen).
SmartStart-Einschluss
Z-Wave SmartStart nutzt den DSK des Geräts, um den Einschlussprozess zu verbessern und zu vereinfachen. DSK steht für Device Specific Key und wird zur Authentifizierung verwendet. Die DSK-Information ist im QR-Code-Format gespeichert, der auf einem Aufkleber gedruckt und am Gerät angebracht ist.

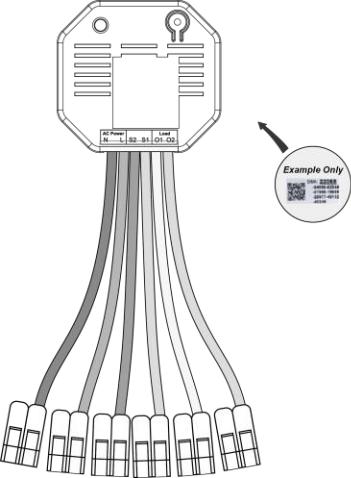

Scannen Sie den QR-Code-Aufkleber auf der rechten Seite der Shutter Control, um den DSK zu erhalten und an das Z-Wave-Gateway zu übertragen.
Verbinden Sie die Shutter Control mit der Stromversorgung; eine SmartStart-Einschlussanfrage wird automatisch an das Gateway gesendet.
Das Gateway bindet das Gerät automatisch ein, sobald es das Gerät erkennt, indem die Einschlussanfrage mit dem erhaltenen DSK abgeglichen wird.
Hinweis:
Der DSK des Geräts wird nur während des Einschlusses verwendet.
Der DSK kann gelesen werden, ohne dass die Shutter Control eingeschaltet ist, sodass es möglich ist, das Gateway zum Einschluss des Geräts vorzubereiten, bevor die Shutter Control eingeschaltet wird.
Bevor Sie die Shutter Control entfernen oder auf Werkseinstellungen zurücksetzen, stellen Sie bitte sicher, dass die DSK-Information des Geräts aus dem Gateway entfernt wurde oder dort nicht vorhanden ist. Wenn Sie das Gerät entfernen oder auf Werkseinstellungen zurücksetzen, sein DSK im Gateway jedoch weiterhin vorhanden ist, bindet das Gateway das Gerät automatisch erneut ein.
Gerät entfernen (Ausschluss)
Das Gerät muss aus dem bestehenden Z-Wave-Netzwerk entfernt werden, bevor es in ein anderes aufgenommen wird.
Ausschlussmodus
Versetzen Sie das Z-Wave-Gateway oder die Alarmzentrale in den Ausschlussmodus (bitte beachten Sie die Anleitung des Z-Wave-Gateways oder der Alarmzentrale).
Drücken Sie innerhalb von 1 Sekunde die Funktionstaste 3 Mal, und das Gerät wird aus dem Z-Wave-Netzwerk entfernt.
Werksreset
(Verwenden Sie den Werksreset nur, wenn die Alarmzentrale/das Gateway des Netzwerks fehlt oder nicht funktionsfähig ist).
Durch das Zurücksetzen des Geräts auf Werkseinstellungen werden die Werksstandardeinstellungen wiederhergestellt (d. h. es ist in kein Z-Wave-Netzwerk eingebunden).
Halten Sie die Funktionstaste des Geräts 10 Sekunden lang gedrückt, um einen Werksreset durchzuführen.
Reichweitentest
Um zu testen, ob das Gerät mit dem Z-Wave-Gateway oder der Alarmzentrale kommunizieren kann:
Versetzen Sie das Gateway/die Zentrale in den Reichweitentest-Modus (Walk Test).
Drücken Sie die Funktionstaste am Gerät.
Das Gateway/die Zentrale sollte anzeigen, ob sich das Gerät innerhalb der Betriebsreichweite befindet (bitte beachten Sie die Bedienungsanleitung des Gateways/der Zentrale).
Installation
Verkabelung mit Verbindungsklemmen
Der SCM-6 wird mit integrierten Anschlussdrähten und Klemmen geliefert (Wago 221 Verbindungsklemmen).
Die 2-Draht-Klemmen eignen sich für Voll- und Litzendrähte von 0,2 bis 4 mm² (24–12 AWG).
Bitte verbinden Sie den SCM-6 mit den Klemmen an Wechselstromversorgung, lokale Schalter und Rollladenmotor.
Vor der Verkabelung stellen Sie bitte sicher, dass die Stromversorgung ausgeschaltet ist. So verbinden Sie die Drähte:

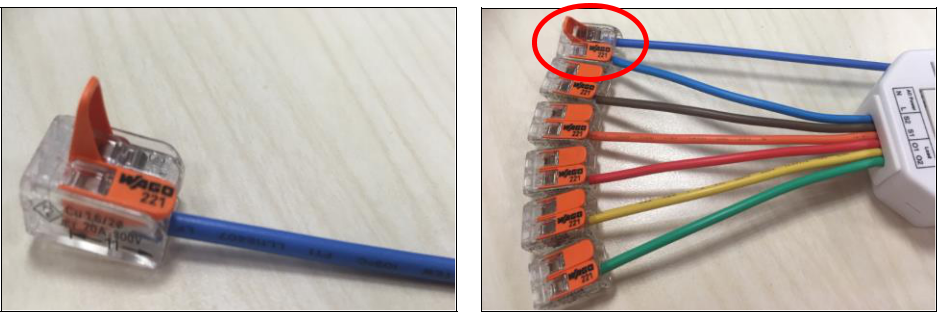

Heben Sie den Hebel an und führen Sie den Draht ein. (Bild 1, 2)

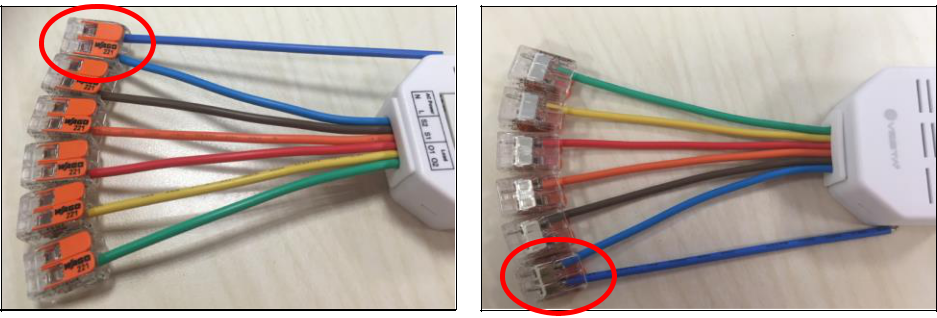

Drücken Sie den Hebel wieder nach unten. Das transparente Gehäuse ermöglicht es Ihnen, zu prüfen, ob der Draht korrekt angeschlossen ist. Stellen Sie sicher, dass der Draht fest sitzt und nicht herausrutschen kann. (Bild 3, 4)
Verbinden Sie auf die gleiche Weise wie in Schritt 1 & 2 die übrigen Drähte mit den Klemmen.

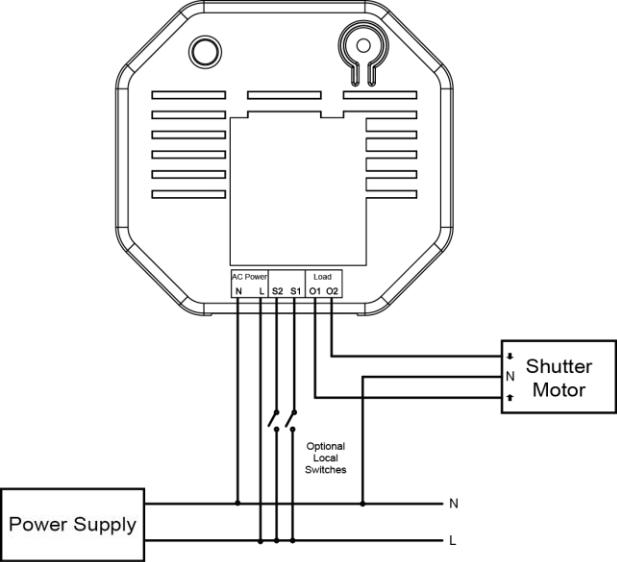

Der SCM-6 sollte gemäß dem folgenden Schaltbild angeschlossen werden:
Verbinden Sie die N-Klemme des SCM mit der N-Klemme des Netzteils.
Verbinden Sie die L-Klemme des SCM mit der L-Klemme des Netzteils.
Verbinden Sie die O1-Klemme des SCM mit der Öffnen-Klemme des Rollladenmotors.
Verbinden Sie die O2-Klemme des SCM mit der Schließen-Klemme des Rollladenmotors.
(Optionaler lokaler Schalter) Verbinden Sie die Klemmen S2 und S1 des SCM mit der L-Klemme des Netzteils.
Betrieb
Rollladensteuerung
Manuelle Steuerung
Wenn ein optionaler lokaler Schalter angeschlossen ist, kann der Benutzer die Taste am Auf-/Ab-Schalter (S1 auf; S2 ab) 1 Sekunde lang gedrückt halten, um den Rollladen zu steuern. Bei Aktivierung fährt der Rollladen hoch/herunter. Während der Rollladen fährt, kann der Benutzer den Vorgang durch Drücken der Taste für die entgegengesetzte Richtung stoppen.
Z-Wave-Netzwerk
Nachdem die Rollladensteuerung erfolgreich in ein Z-Wave-Netzwerk eingebunden wurde, kann der Z-Wave-Controller den Rollladen mit dem Z-Wave-Befehl Switch Binary Set oder Switch Multilevel Set unter Verwendung der folgenden Parameter steuern:
Wert: 0x00~0x63 (0%~99%, 0% = vollständig geschlossen, 99% = vollständig geöffnet)
Dimming Duration: 0x00
Kalibrierung
Die Standard-Aktivierungszeit der Rollladensteuerung beträgt 4 Minuten.
Wenn die Auf/Ab-Taste gedrückt wird, aktiviert dies den Rollladenmotor für 4 Minuten.
Wenn ein Z-Wave-Befehl vom Z-Wave-Controller empfangen wird, ermittelt das Gerät den Rollladen-Fahrweg-Prozentsatz anhand von 4 Minuten als Berechnungsgrundlage.
Damit die Rollladensteuerung ordnungsgemäß funktioniert, muss ihre Aktivierungszeit entsprechend der tatsächlichen Rollladen-Fahrstrecke kalibriert werden. Es gibt zwei Möglichkeiten, die Aktivierungszeit anzupassen:
Automatische Kalibrierung: Kalibrieren Sie die Aktivierungszeit gemäß dem folgenden Verfahren:
Halten Sie die Funktionstaste 3 Sekunden lang gedrückt und lassen Sie sie dann los, um in den Modus der automatischen Kalibrierung zu gelangen. Die LED beginnt einmal pro Sekunde zu blinken; der Rollladenmotor fährt bis nach oben.
Wenn der Rollladenmotor nach oben fährt und stoppt, fährt er anschließend automatisch nach unten und zeichnet die Zeit auf, die er von der offenen (oberen) zur geschlossenen (unteren) Position benötigt, als neue „Schließzeit„.
Wenn der Rollladenmotor nach unten fährt, fährt er anschließend nach oben und zeichnet die Zeit auf, die er von der geschlossenen (unteren) zur offenen (oberen) Position benötigt, als neue „Öffnungszeit„.
Wenn alle Vorgänge abgeschlossen sind, sendet die Rollladensteuerung einen MULTILEVEL_REPORT: 0x63 an den Controller, der anzeigt, dass sich die aktuelle Position oben befindet. Die LED erlischt, sobald der Rollladenmotor den Modus der automatischen Kalibrierung verlässt.
Nach der Kalibrierung arbeitet der Rollladenmotor gemäß den neu aufgezeichneten Auf- und Abfahrzeiten.
Wenn der Rollladen beispielsweise 30 Sekunden benötigt, um von der Position „Auf“ nach „Ab“ zu fahren, beträgt die neue Schließzeit 30 Sekunden. Nach der Kalibrierung fährt der Rollladen bei jedem Drücken der Taste „Ab“ 30 Sekunden lang nach unten.
Wenn der Rollladen 40 Sekunden benötigt, um von der Position „Ab“ nach „Auf“ zu fahren, beträgt die neue Öffnungszeit 40 Sekunden. Nach der Kalibrierung fährt der Rollladen bei jedem Drücken der Taste „Auf“ 40 Sekunden lang nach oben.
Z-Wave-Befehl: Zusätzlich zur automatischen Kalibrierung können Benutzer die Aktivierungszeit auch anpassen, indem sie einen Befehl vom Z-Wave-Controller mit dem Configuration-CC-Befehl senden, unter Verwendung der folgenden Parameter:

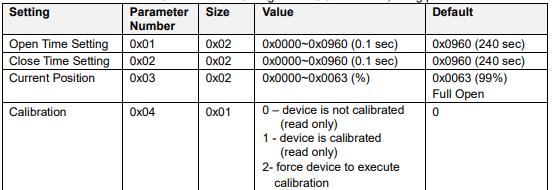

Parameternummer: 0x01~0x04
Für Parameter 1 können Benutzer die Öffnungszeit (von unten nach oben) auf einen Wert zwischen 0 und 240 Sekunden einstellen.
Für Parameter 2 können Benutzer die Schließzeit (von oben nach unten) auf einen Wert zwischen 0 und 240 Sekunden einstellen.
Für Parameter 3 können Benutzer die aktuelle Position auf einen Wert zwischen %0 und %99 einstellen.
Für Parameter 4 können Benutzer einen Wert festlegen, um das Gerät zur Durchführung der Kalibrierung zu zwingen oder den Kalibrierungsstatus anhand des Werts zu prüfen. Setzen Sie den Wert auf 2, damit das Gerät die Kalibrierung durchführt. Wenn der Wert 0 ist, bedeutet dies, dass das Gerät nicht kalibriert ist. Wenn der Wert 1 ist, bedeutet dies, dass das Gerät kalibriert ist.
Größe: 0x02. Dies dient zur Angabe der Größe des tatsächlichen Werts.
Konfigurationswert: 0x0000~0x0960 (0,1 Sekunde)
Die Rollladensteuerung beginnt die Bewegung nach Empfang des Z-Wave-Befehls Switch Binary Set oder Switch Multilevel Set, und die Bewegung wird basierend auf der aktuellen Positionseinstellung ausgeführt. Beispiel für die Konfigurationseinstellung:
SWITCH_MULTILEVEL_SET: 0x00 (0%) SCM fährt (von oben nach unten) 50 Sekunden lang nach unten: (1000/1000)*(100-50)
Die Aktivierungszeit wird auf 4 Minuten zurückgesetzt, wann immer die Rollladensteuerung in ein Z-Wave- Netzwerk aufgenommen wird oder wenn ein Werksreset durchgeführt wird.
Hinweis:
Die Standard-Aktuelle-Position der Rollladensteuerung ist auf 99% (vollständig offen) eingestellt. Es wird empfohlen, den Rollladen vor der Kalibrierung mit dem Z-Wave-Befehl vollständig zu öffnen, andernfalls muss die Einstellung der aktuellen Position ebenfalls mit einem Befehl neu angepasst werden.
Z-Wave-Informationen
Gerätetyp: GENERIC_TYPE_SWITCH_MULTILEVEL
Spezifischer Typ: SPECIFIC_TYPE_CLASS_C_MOTOR_CONTROL
Rollentyp: Always On Slave (AOS)
Hersteller-ID: 0x018E
Produkttyp-ID: 0x0004
Produkt-ID: 0x0105

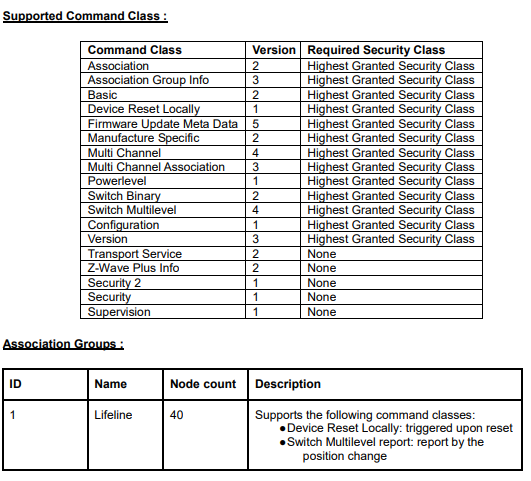

Unterstützte Command Class
