MH4936
Kesselthermostat mit integriertem Z-Wave
Einführung

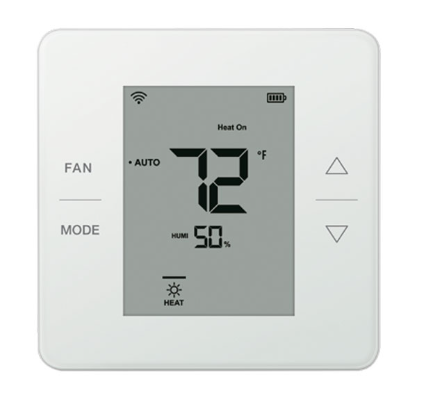

MCO Home MH4936. Kesselthermostat mit integriertem Z-WAVE. Messung der Innentemperatur und Steuerung der Kesselheizung. Fernsteuerung über Z-Wave Plus, Integration mit VESTA-Alarmzentralen. LCD-Displaybildschirm. Temperatureinstellung. Tastschalter für die lokale Steuerung. Modernes Design mit gehärtetem Glas. Schnellanschlussklemmen für Kabel. Automatische Hintergrundbeleuchtung mit Bewegungsmelder (PIR). Z-Wave-Plus-Frequenz: 868,42 MHz Kesselthermostat mit integriertem Z-Wave.
Hauptmerkmale
Kesselthermostat mit integriertem Z-WAVE
Messung der Innentemperatur und Steuerung der Kesselheizung
Fernsteuerung über Z-Wave Plus, Integration mit VESTA-Alarmzentralen
LCD-Displaybildschirm
Temperatureinstellung
Tastschalter für die lokale Steuerung
Modernes Design mit gehärtetem Glas
Schnellanschlussklemmen für Kabel
Automatische Hintergrundbeleuchtung mit Bewegungsmelder (PIR)
Z-Wave-Plus-Frequenz: 868,42 MHz
Stromversorgung: 24V AC / 24V DC, 4 AA-Batterien
5 ~ 6 Meter PIR-Reichweite mit 100° Erfassungswinkel
Eigenverbrauch: <2W
Ohmsche Last: <1A
NTC-Thermistor

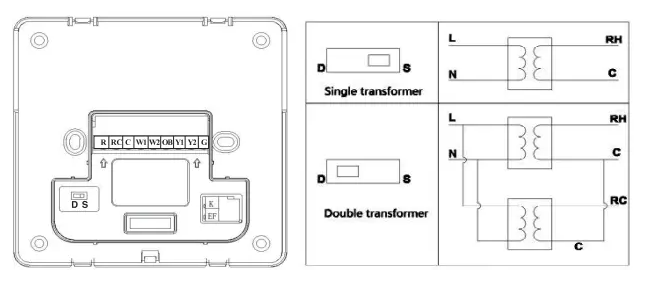

Anschlussplan
ERFORDERLICH: 24 VAC STROMVERSORGUNG („C“-LEITUNG)
KlemmeKlemmenbeschreibung
C
24 V AC Stromversorgung
RH
RC
WI
Stufe 1 Heizung
W2
Stufe 2 Heizung oder Zusatzheizung
G
Gebläse
YI
Kompressorstufe 1
Y2
Kompressorstufe 2
0/B
Umschaltung
K
Leitung mit 4-5T-Modul
EF
Reservierte Klemme
Hinweis: Ein Wire Saver dient als Verteiler für Anwendungen, die keine 24-Volt-C-Leitung enthalten. Wenn Ihr Heiz-/Kühlsystem keine C-Leitung besitzt, installieren Sie den Wire Saver in oder in der Nähe der Haupteinheit (Ofen, Klimagerät) Ihres Heiz-/Kühlsystems.
Steuerungstyp

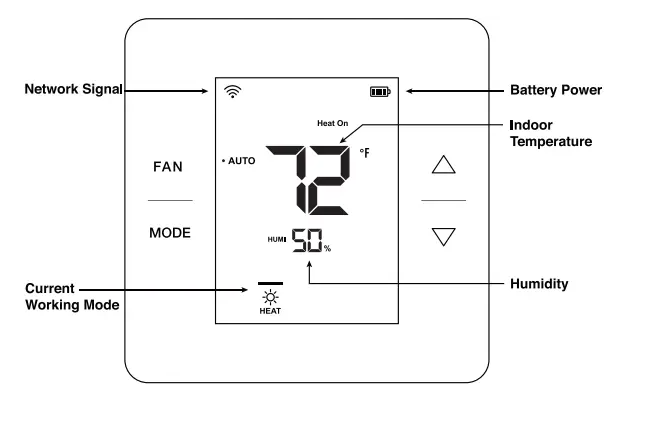

Display
Funktionen & Einstellungen
Sollwert-Einstellung Drücken Sie „/\“ oder „ V“, um die gewünschte Raumtemperatur einzustellen. Einstellbereich: 5~37 C (41~98 F) als Standard.
Modus-Einstellung Dieses Gerät unterstützt die Modi OFF, HEAT, COOL, AUTO und EM (standardmäßig nicht aktiviert). Drücken Sie die Taste „MODE“, um den Betriebsmodus zu wechseln.
Lüftermodus-Einstellung Drücken Sie kurz die Taste „FAN“, um den Betriebsmodus des Lüfters zu wechseln.
Fan On In diesem Modus läuft der Lüfter dauerhaft, sobald er eingeschaltet ist, und stoppt, wenn er ausgeschaltet wird.
Fan Auto In diesem Modus läuft der Lüfter sowohl im Kühl- als auch im Heizzustand; der Lüfter stoppt, wenn Kühlen oder Heizen beendet wird. Befindet sich das Gerät im ausgeschalteten Zustand, stoppt der Lüfter.
Geheimes Menü Halten Sie im „OFF“-Bildschirm die Taste „MODE“ 3 Sekunden lang gedrückt, um in die Parametereinstellung zu gelangen. Drücken Sie kurz die Taste „MODE“, um die Parameternummer zu wechseln, drücken Sie „A“ oder „V“, um den entsprechenden Einstellwert zu ändern, und drücken Sie anschließend „FAN“, um zu bestätigen und zu beenden.
MenünummerElementEinstellbereichStandardBeschreibung
01
Werkseinstellung wiederherstellen
0-99
53
Standard 53, auf 55 ändern, um die Werkseinstellung wiederherzustellen
02
Gerätezustand nach Stromausfall
0- I
0: Gerät wechselt in den Zustand OFF I: Gerät kehrt in den Zustand vor dem Stromausfall zurück
04
Lautstärke des Signaltons
1-5
1: Stumm 2: Niedrig 3: Mittel 4: Hoch 5: Normal
06
Obere Grenze der Temperatureinstellung
1-99
37C/98F
Abstand 1
07
Untere Grenze der Temperatureinstellung
0-98
5 C/41F
08
Kalibrierung der Raumtemperatur
-9,9-+9,9
-9,9-+9,9
09
Kalibrierung der Raumluftfeuchtigkeit
-20-+20
-20- +20
11
Temperatur-Totband
0-9,0
1,0 C/2,0 F
12
Temperaturformat
0-1
0: Celsius 1: Fahrenheit
13
Steuerungstyp
00-07
07

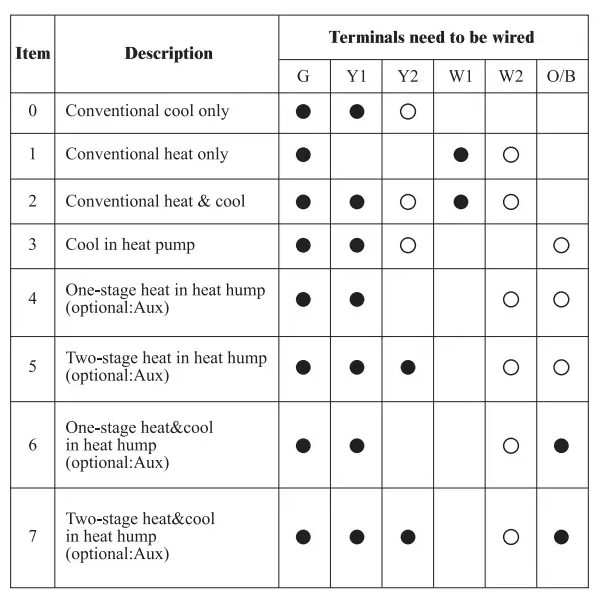

Konventionelles Kühl-/Heizsystem 0= nur Kühlen 1= nur Heizen 2= Kühlen oder Heizen
Wärmepumpen-Kühl-/Heizsystem
3= nur Kühlen 4= nur Heizen 5= zweistufiges Heizen 6= einstufiges Kühlen/einstufiges Heizen + AUX
7= zweistufiges Kühlen/zweistufiges Heizen + AUX
14
Logik des Umschaltventils
0-1
00=Wenn die Wärmepumpen-Kühlung startet, wird 0/B eingeschaltet, jedoch beim Heizen ausgeschaltet 01=Wenn die Wärmepumpen-Heizung startet, wird 0/B eingeschaltet, jedoch beim Kühlen ausgeschaltet
15
Kompressor-Schutzzeit
0-10 Einheit: Minute
Gibt die Einstellung der Verzögerungszeit des Kompressors zwischen Abschaltung und Start an
16
EM-Notheizmodus
ON/OF
OF
ON=Notheizmodus einschalten OF=Notheizmodus ausschalten Nur verfügbar für Wärmepumpensysteme mit Heizfunktion
Z-Wave-Einstellung
In das Z-Wave-Netzwerk einbinden Halten Sie im normalen Betriebsbildschirm die Tasten „A“ und „V“ gleichzeitig 3 Sekunden lang gedrückt, das Gerät wechselt daraufhin in die Z-WAVE-MENÜ-Oberfläche. Halten Sie erneut die Tasten „A“ und „V“ gleichzeitig 3 Sekunden lang gedrückt, oder warten Sie ohne Bedienung 10 Sekunden, um zur Startseite zurückzukehren. Bevor das Gerät in das Netzwerk eingebunden ist, wird auf dem Display „- – -“ angezeigt. Drücken Sie anschließend kurz die Taste „A“, das Gerät wechselt in den Lernmodus, um eine Knoten-ID zu erhalten. Bei erfolgreicher Einbindung wird nach wenigen Sekunden eine Knoten-ID auf dem Display angezeigt. Hinweis: Eine Knoten-ID zeigt jederzeit an, ob sich das Gerät im Netzwerk befindet oder nicht.
Aus dem Z-Wave-Netzwerk entfernen Halten Sie im normalen Betriebsbildschirm die Tasten „A“ und „V“ gleichzeitig 3 Sekunden lang gedrückt, das Gerät wechselt daraufhin in die Z-WAVE-MENÜ-Oberfläche. Halten Sie erneut die Tasten „A“ und „V“ gleichzeitig 3 Sekunden lang gedrückt, oder warten Sie ohne Bedienung 10 Sekunden, um zur Startseite zurückzukehren. Die aktuelle ID wird auf dem Display angezeigt, drücken Sie kurz die Taste „A“, das Gerät wechselt in den Lernmodus, die aktuelle ID blinkt. Sobald „- – -“ auf dem Display angezeigt wird, wurde das Gerät aus dem Z-Wave-Netzwerk entfernt.
Von Z-WAVE unterstützte Command Class:
Unterstützt S2:
COMMAND_ CLASS_ VERSION,
COMMAND_CLASS_POWERLEVEL,
COMMAND_CLASS_MANUFACTURER_SPECIFIC,
COMMAND_CLASS_BATTERY,
COMMAND_CLASS_DEVICE_RESET_LOCALLY,
COMMAND_ CLASS_SENSOR MULTILEVEL_ V5,
COMMAND_ CLASS_ THERMOSTAT_ SETPOINT,
COMMAND_ CLASS_ THERMOSTAT_ OPERATING_ STATE,
COMMAND_CLASS_THERMOSTAT_FAN_STATE,
COMMAND_ CLASS_ ASSOCIATION_ V2,
COMMAND_ CLASS_ ASSOCIATION_ GRP INFO,
Unterstützt S2 nicht:
COMMAND_ CLASS_ THERMOSTAT_ MODE,
COMMAND_CLASS_THERMOSTAT_FAN_MODE,
COMMAND_CLASS_CONFIGURATION,
COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V2,
COMMAND_ CLASS FIRMWARE_ UPDATE_ MD_ V5
COMMAND_ CLASS_ ZWAVEPLUS _ INFO,
COMMAND_ CLASS_ SECURITY_ 2,
COMMAND_ CLASS_ TRANSPORT_ SERVICE_ V2,
COMMAND_ CLASS_ SUPERVISION
