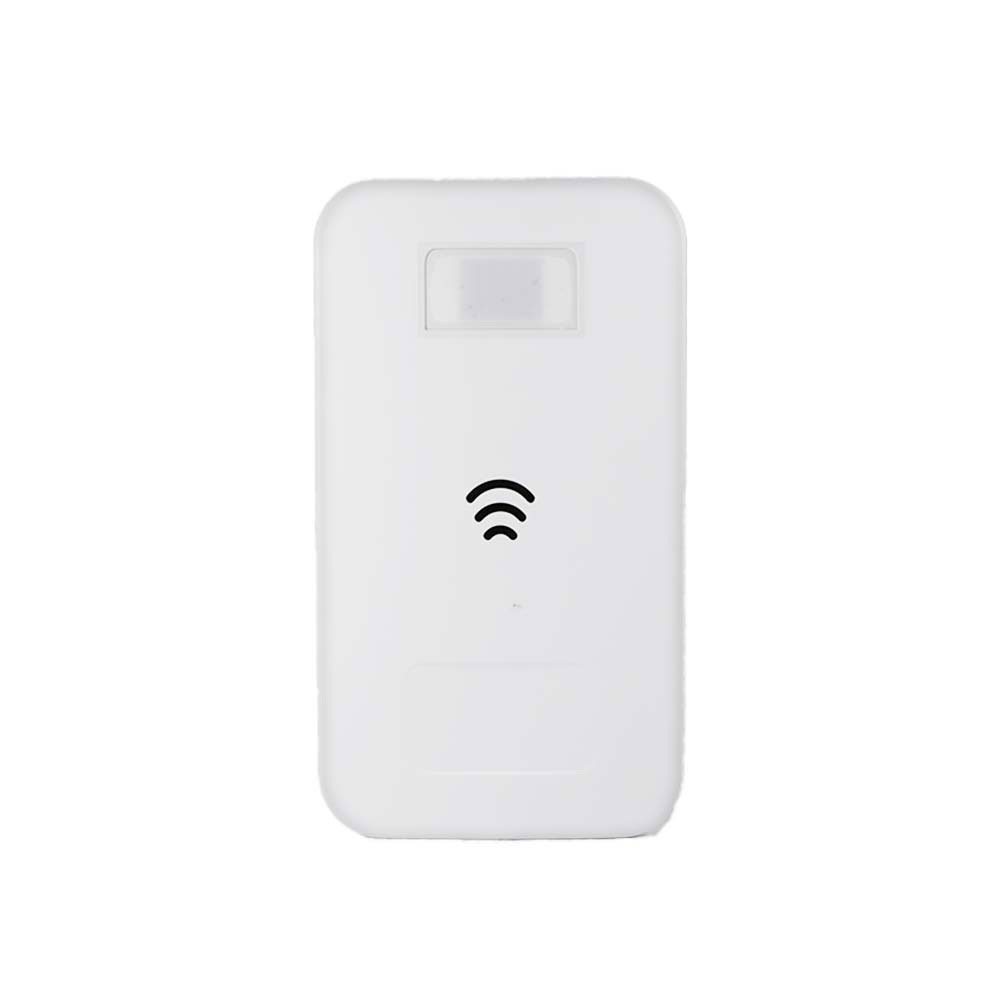

FS-mmW-3
Vesta Sturzsensor
Der FS-mmW-3 ist ein Sturzerkennungssensor mit mmWave-Technologie. Im Gegensatz zu klassischen Sturzerkennungslösungen, die auf ein am Körper getragenes Gerät zur Erkennung des Sturzes selbst angewiesen sind, ist der mmWave-Sturzsensor ein nicht am Körper getragenes Gerät, das eine gestürzte Person sofort erkennen kann, sobald sie von einer stehenden in eine liegende Position wechselt.
Der Sturzsensor ist für die Installation in Ecken häufig genutzter Räume vorgesehen, wie Badezimmer, Schlafzimmer, Treppen oder überall dort, wo Personen leicht stürzen können. Er bietet einen typischen Erfassungsbereich von 5 m x 5 m bei einer Montagehöhe von 2 Metern über dem Boden. Für den FS-mmW-3 stehen 2 Erkennungsmodi zur Verfügung (< 170 cm; ≥ 170 cm), die an der Alarmzentrale programmiert werden können.

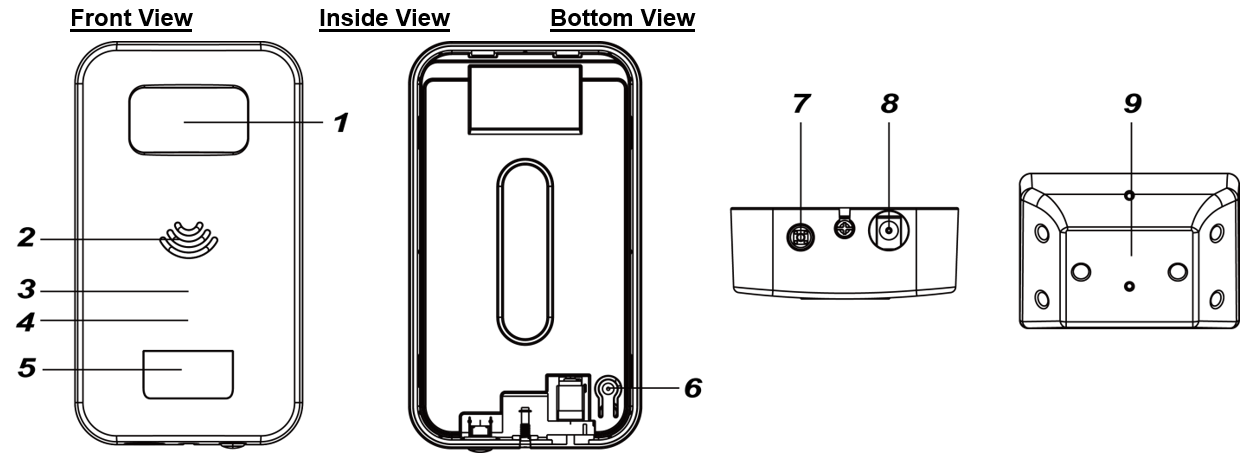

Bestandteile identifizieren
1. mmWave-Sensor
2. Signalgeber
3. Grüne / Rote LED
Grüne LED
– AN: Netzspannung ist angeschlossen.
– Blinkt einmal pro Sekunde: Netzspannung ausgefallen.
– Blinkt einmal alle 3 Sekunden: Batterie schwach. – Blinkt einmal alle 5 Sekunden: Batterie leer.
Rote LED
– 2 schnelle Blinksignale beim Einschalten: Der Sturzsensor befindet sich in Modus A.
– 4 schnelle Blinksignale beim Einschalten: Der Sturzsensor befindet sich in Modus B.
– Blinkt 15 Sekunden lang einmal pro Sekunde: Nachdem mmWave eine Bewegung erkannt hat.
– AN: Sturzalarm.
4. Blaue LED
– 15 Sekunden lang AN: Nachdem der IR-Sensor eine Bewegung erkannt hat
– Schnelles Blinken: Sturzalarm-Meldung.
Wenn die blaue LED leuchtet, schaltet sich die grüne LED aus.
5. IR-Sensor
Der Sensor dient zur Bewegungserkennung.
6. Reset-Taste
Stecken Sie den 5V/2A-Adapter ein und drücken Sie die Reset-Taste einmal, um das Gerät zurückzusetzen.
7. Lern-Taste
– Drücken Sie die Lern-Taste einmal, um einen Lerncode an die Alarmzentrale zu senden.
– Halten Sie die Lern-Taste 8 Sekunden lang gedrückt, um den Alarm abzubrechen.
– Halten Sie die Lern-Taste 8 Sekunden lang gedrückt, um die Empfindlichkeitsstufe von der Alarmzentrale zu empfangen.
8. DC-Buchse
Schließen Sie einen 5V/2A-Adapter an.
9. Montagehalterung
Stromversorgung
Zur Stromversorgung des Geräts wird üblicherweise ein Netzteil mit 5V/2A-Ausgang verwendet. Verwenden Sie ausschließlich ein Netzteil mit der passenden Wechselspannungsangabe, um Schäden an Bauteilen zu vermeiden.
Zusätzlich zum Netzteil befindet sich im Sturzerkennungssensor ein wiederaufladbarer Akku, der bei einem Stromausfall als Notstromversorgung dient. Wird das Netzteil abgezogen, wird der Sturzerkennungssensor vom wiederaufladbaren Akku mit Strom versorgt und arbeitet weiter.
Der Sturzerkennungssensor kann die Akkuspannung erkennen. Bei niedriger Akkuspannung sendet der FS-mmW-3 Signale für schwache Batterie, und die grüne LED blinkt einmal alle 3 Sekunden, um den Status der schwachen Batterie anzuzeigen.
Ist der Akku erschöpft, stellt der FS-mmW-3 alle Funktionen ein, und die grüne LED blinkt einmal alle 5 Sekunden.
Überwachungssignal
Der Sturzerkennungssensor sendet automatisch alle 24 Stunden ein Überwachungssignal an die Alarmzentrale. Wird eine schwache Batterie erkannt, wird das Überwachungssignal alle 12 Stunden an die Alarmzentrale gesendet.
IR-Erkennung zur Stromsparfunktion
Der Sturzerkennungssensor verfügt über eine IR-Erkennungsfunktion zur Stromeinsparung.
Im Normalmodus bleibt der mmWave-Sensor zur Stromeinsparung ausgeschaltet. Sobald der IR-Sensor eine Bewegung erkennt, wird der mmWave-Sensor für 15 Sekunden aktiviert. Die blaue LED leuchtet nach einer Bewegungserkennung dauerhaft. Die rote LED blinkt nach einer Bewegungserkennung einmal pro Sekunde. Wird bei aktivem mmWave-Sensor eine weitere Bewegung erkannt, verlängert sich die aktive Phase des mmWave-Sensors um weitere 15 Sekunden.
Der mmWave-Sensor schaltet sich aus, wenn der 15-Sekunden-Aktivierungszeitraum abgelaufen ist, ohne dass eine weitere Bewegung erkannt wurde. Die rote und die blaue LED schalten sich aus.
Sturzerkennung
Der Sturzerkennungssensor kann eine gestürzte Person erkennen, sobald sie von einer stehenden in eine liegende Position wechselt. Der Sensor gibt einen langen Signalton aus und sendet innerhalb von 15 Sekunden, nachdem die Person gestürzt ist und liegen geblieben ist, ein Alarmsignal an die Alarmzentrale.
Je nach Körpergröße des Nutzers stehen zwei Erkennungsmodi zur Auswahl. Modus A (Standardmodus) eignet sich für Nutzer mit einer Körpergröße unter 170 cm; Modus B eignet sich für Nutzer mit einer Körpergröße von 170 cm oder mehr. Einzelheiten hierzu finden Sie im Abschnitt Auswahl des Erkennungsmodus.
Erste Schritte – Anlernen des Sturzerkennungssensors an die Alarmzentrale
Lösen Sie die untere Befestigungsschraube des Sensors und entfernen Sie die Rückabdeckung.
Schließen Sie den Netzadapter an und drücken Sie die Reset-Taste einmal, um das Gerät zurückzusetzen.
Setzen Sie die Rückabdeckung wieder auf und ziehen Sie die untere Befestigungsschraube fest.
Versetzen Sie die Alarmzentrale in den Lernmodus (Einzelheiten hierzu finden Sie in der Anleitung der Alarmzentrale).
Drücken Sie die Lern-Taste einmal. Das Gerät gibt einen kurzen Signalton aus.
Empfängt die Alarmzentrale das Lernsignal, zeigt sie die entsprechenden Informationen an. Weitere Hinweise zum Abschluss des Anlernvorgangs finden Sie in der Anleitung der Alarmzentrale.
Nachdem der Sturzsensor erfolgreich angelernt wurde, können Sie den Erkennungsmodus auf der Webseite der Alarmzentrale auswählen. Einzelheiten hierzu finden Sie im folgenden Abschnitt.
Auswahl des Erkennungsmodus
Über die Alarmzentrale können zwei Erkennungsmodi ausgewählt werden. Modus A (Standardmodus) ist für Benutzer mit einer Körpergröße von weniger als 170 cm geeignet; Modus B ist für Benutzer mit einer Körpergröße von 170 cm oder mehr geeignet. Befolgen Sie die nachstehenden Anweisungen, um den Erkennungsmodus des Sturzmelders einzustellen. 1) Für HSGW:
Rufen Sie auf der lokalen Webseite der Alarmzentrale die Seite Device Edit auf. Halten Sie die Learn-Taste 8 Sekunden lang gedrückt, bis das Gerät einen kurzen Signalton ausgibt, um ein Signal an die Alarmzentrale zu senden. Der Punkt mmWave configuration (hex) wird im Bereich Sensor Setting auf der Seite Device Edit angezeigt.

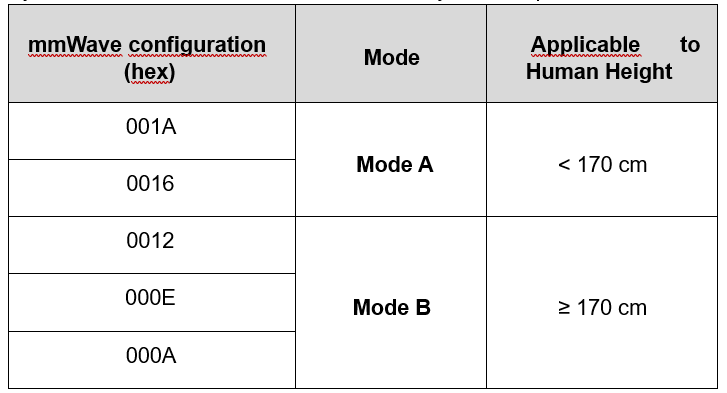

Geben Sie die mmWave-Konfiguration ein und klicken Sie auf OK, um zu bestätigen. Einzelheiten zur Konfiguration entnehmen Sie bitte der nachstehenden Tabelle. Wenn Sie beispielsweise den Erkennungsmodus auf Modus A einstellen möchten, geben Sie 001A oder 0016 ein.
Für GX/MX:
Rufen Sie auf der lokalen Webseite der Alarmzentrale die Seite Panel Setting auf.
Wählen Sie auf der Seite Panel Setting den Modus aus dem Dropdown-Menü für die Empfindlichkeit des Sturzmelders aus. Level 1 & 2 entsprechen Modus A (< 170 cm), während Level 3, 4 und 5 Modus B (≥ 170 cm) entsprechen.
2) Nachdem Sie den Modus über die Alarmzentrale eingestellt haben, halten Sie die Learn-Taste 8 Sekunden lang gedrückt, bis das Gerät einen kurzen Signalton ausgibt, um ein Signal an die Alarmzentrale zu senden. Wenn der Sturzmelder die Modusdaten erfolgreich von der Alarmzentrale empfangen hat, gibt das Gerät zwei kurze Signaltöne aus.
3) Drücken Sie die Reset-Taste des Sturzmelders einmal, damit die neue Modus-Einstellung auf den mmWave-Sensor übernommen wird
Walk-Test
Nachdem der Sturzmelder angelernt wurde, versetzen Sie die Alarmzentrale in den Walk-Test-Modus. Halten Sie den Sturzmelder an der gewünschten Position und drücken Sie die Learn-Taste, um zu prüfen, ob sich diese Position innerhalb der Signalreichweite der Alarmzentrale befindet.
Wenn Sie mit der Funktion des Sturzmelders am gewählten Standort zufrieden sind, können Sie mit der Montage fortfahren.
Montagemethode
Der Sturzmelder ist für die Montage in einer Ecke mit den mitgelieferten Befestigungsschrauben und Dübeln vorgesehen.

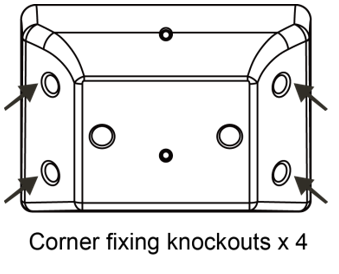

Die mitgelieferte Montagehalterung verfügt über 4 Sollbruchstellen, an denen der Kunststoff dünner ist und für Montagezwecke herausgebrochen werden kann.

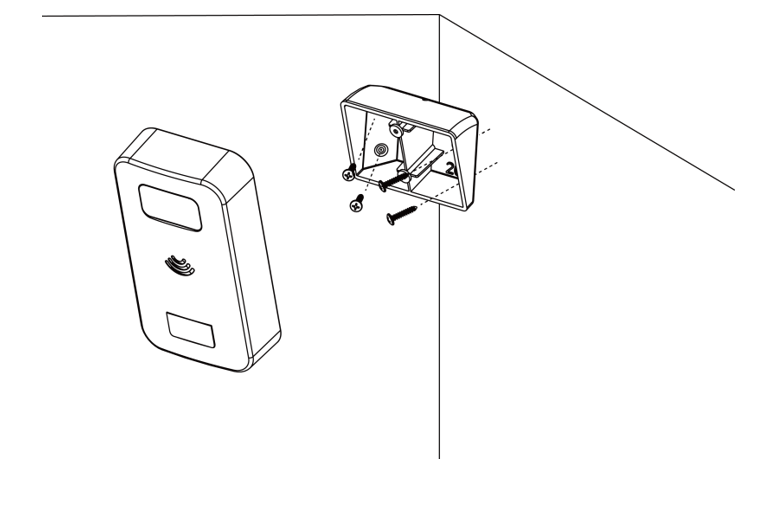

So montieren Sie den Sturzmelder mit der Montagehalterung:
1) Brechen Sie die vier Sollbruchstellen an den Ecken der Montagehalterung heraus.
2) Verwenden Sie die Löcher als Schablone und bohren Sie Löcher in die Oberfläche der Ecke.
Hinweis: Montieren Sie die Montagehalterung für beste Leistung in einer Höhe von 2 Metern (gemessen von der Oberkante der Montagehalterung) über dem Boden.
3) Setzen Sie die Dübel ein und schrauben Sie die Montagehalterung mit den Schrauben an der Wand fest.
4) Montieren Sie den Sturzmelder, indem Sie die Haken der Montagehalterung in der Rückabdeckung des Sturzmelders einrasten lassen, und drücken Sie ihn dann nach unten, bis Sie ein Klickgeräusch hören, das anzeigt, dass der Haken eingerastet ist.

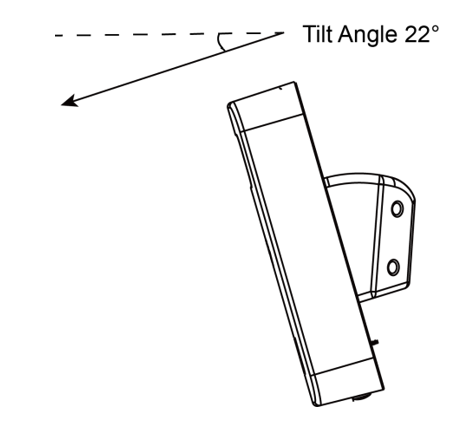

5) Der Neigungswinkel des Sturzmelders sollte bei ordnungsgemäßer Montage 22° betragen.
Montageempfehlungen
Es wird empfohlen, den Sturzmelder an folgenden Standorten zu montieren:
Montieren Sie das Gerät für beste Leistung in einer Ecke in einer Höhe von 2 Metern (gemessen von der Oberkante der Montagehalterung) über dem Boden.
Der Neigungswinkel des Sturzmelders sollte 22° betragen
Die Betriebstemperatur liegt zwischen 0° und 45°C.

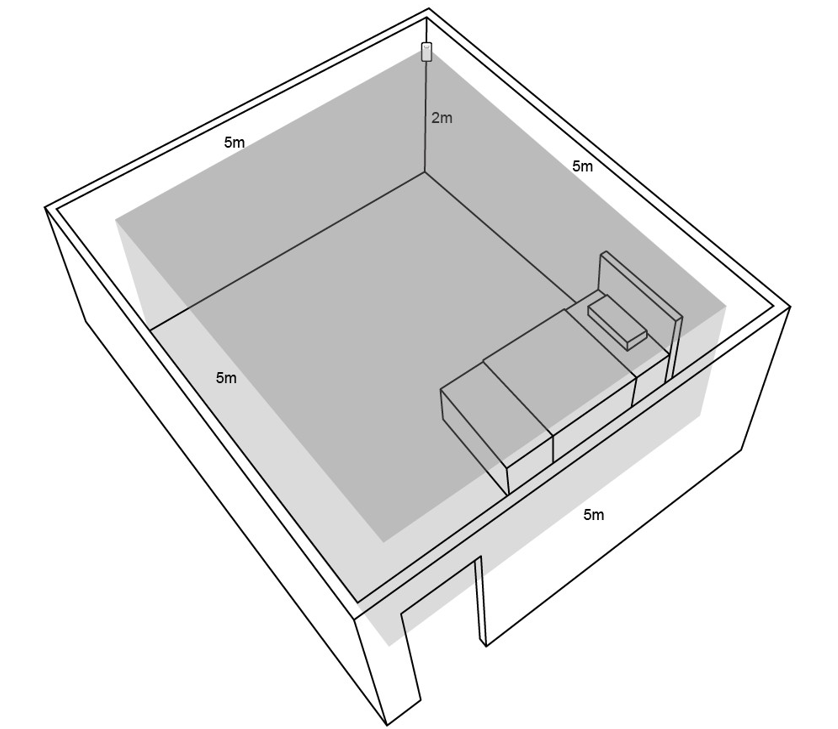

Der Sturzmelder verfügt über einen Erkennungsbereich von 5 m x 5 m bei einer Montagehöhe von 2 m über dem Boden.
Einschränkungen:
Montieren Sie den Sturzmelder nicht in einer Ecke, in der sein Sichtfeld z. B. durch Vorhänge, Dekorationsgegenstände oder eine geöffnete Tür usw. beeinträchtigt wird.
Setzen Sie den Sturzmelder nicht vollständig direkter Sonneneinstrahlung aus.
Vermeiden Sie große Hindernisse im Erkennungsbereich.
Montieren Sie den Sturzmelder nicht neben oder in Richtung von Wärmequellen wie Feuerstellen und Heizkesseln.
Halten Sie Abstand zu Luftauslässen, wie z. B. Klimaanlagenöffnungen.
Versuchen Sie niemals, das Gerät zu zerlegen oder zu verändern.
