SCHNELLSTART
BEDIENUNGSANLEITUNG
TX für OPTEX Outdoor PIR Anweisungen
Der Sender ist im Bewegungsmelder installiert und ermöglicht es diesem, drahtlose Funksignale an die Alarmzentrale zu senden. 4
Bewegungsmelder-Modelle sind enthalten: QXI-RDT-X5, BXS-RAM, VXS-RAM und WXI-RAM. Die Einführung des Senders und die Installation des Senders werden nachfolgend dargestellt.
Für die Fernbedienungseinstellungen von Ruhezeit, Alarmbenachrichtigung mit LED,
Anti-Masking und PIR-Empfindlichkeit (Niedrig/Mittel/Hoch) können Benutzer die Funktionen
über die Einstellungen auf der lokalen Webseite der Alarmzentrale ein- und ausschalten. Nach Abschluss
der Einstellung müssen Benutzer die Funktionstaste des Geräts drücken, um die
Funktion zu aktivieren.

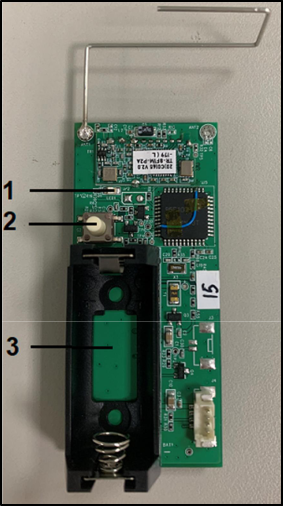

Beschreibung der Teile
LED-Anzeige (Rot)
Lern-/Testtaste
Batterie (CR123)
LED-Anzeige
Im Normalbetrieb bleibt die LED-Anzeige aus, außer:
Wenn der Bewegungsmelder eingeschaltet wird, blinkt die rote LED etwa 12 Sekunden lang. Wenn der Sender erfolgreich verbunden ist, erlischt die rote LED.
Wenn sich der Bewegungsmelder im Zustand niedriger Batteriespannung befindet, blinkt die LED bei jeder Übertragung einer erkannten Bewegung.
Wenn der Sabotageschalter ausgelöst wird, blinkt die LED, um die Übertragung eines „Sabotage“-Signals anzuzeigen. Wenn der Sabotagezustand fortbesteht, blinkt die LED bei jeder Übertragung einer erkannten Bewegung. Wenn die Batterie erschöpft ist, blinkt die LED alle 4 Sekunden.
Anlernen
Befolgen Sie die nachstehenden Schritte, um den Sender zu installieren.
Legen Sie die Batterie ein, um das Gerät einzuschalten. Wenn der Melder eingeschaltet wird, blinkt die rote LED etwa 12 Sekunden lang. Wenn der Sender erfolgreich verbunden ist, erlischt die rote LED.
Versetzen Sie die Alarmzentrale in den Anlernmodus, Details hierzu finden Sie in der Anleitung der Alarmzentrale. Drücken Sie die Lerntaste.
Beachten Sie die Anleitung der Alarmzentrale, um den Anlernvorgang abzuschließen.
Gehtest
Nachdem der Melder angelernt wurde, versetzen Sie die Alarmzentrale in den Modus „Gehtest“, halten Sie den Melder an den gewünschten Ort und drücken Sie die Testtaste, um zu bestätigen, dass sich dieser Standort innerhalb der Signalreichweite der Alarmzentrale befindet. Beachten Sie die Anleitung der Alarmzentrale, um den Gehtest abzuschließen.
Wenn Sie zufrieden sind, dass der Melder am gewählten Standort funktioniert, können Sie mit der Montage fortfahren.
Batterie
Der Melder verwendet eine CR123-Lithiumbatterie als Stromquelle.
Wenn eine niedrige Batteriespannung erkannt wird, wird zusammen mit den regulären Signalübertragungen ein Signal für niedrige Batteriespannung an die Alarmzentrale gesendet, damit diese den Status entsprechend anzeigen kann.
Wenn die Batterie erschöpft ist, stellt der Melder alle Funktionen ein, die LED blinkt alle 4 Sekunden.
Beim Batteriewechsel drücken Sie nach Entfernen der alten Batterie zweimal die Lerntaste, um eine vollständige Entladung zu gewährleisten, bevor Sie die neue Batterie einsetzen.
Überwachung
Der Melder sendet alle 90-110 Minuten ein Überwachungssignal.
Installation des Senders
Dieser Abschnitt zeigt, wie Sie den Sender in den Bewegungsmelder QXI-RDT-X5, BXS-RAM, VXS-RAM und WXI-RAM einbauen.
QXI-RDT-X5

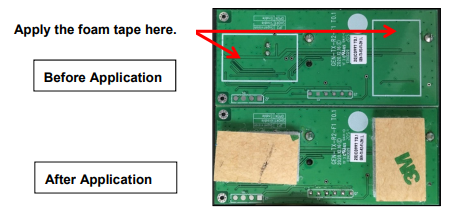

Schritt 1. Bringen Sie das Schaumstoffband am Sender an.

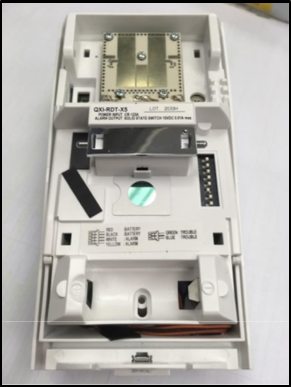

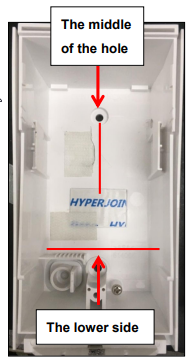

Schritt 2. Entfernen Sie die Rückabdeckung. Richten Sie deren Rand an der unteren Seite des Gehäuses und der Mitte der Bohrung aus, wie in den nachfolgenden Abbildungen gezeigt.

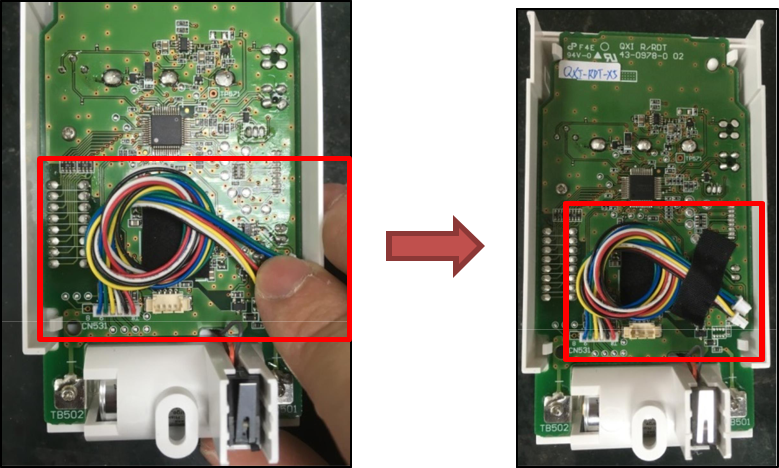

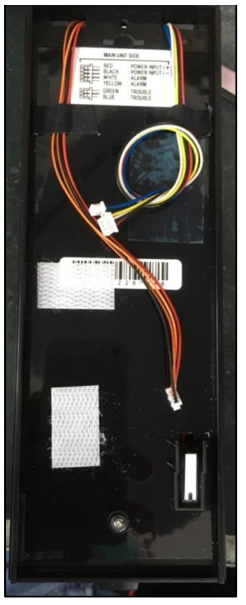

Schritt 3. Verbinden Sie die Drähte und fixieren Sie sie, wie in den nachfolgenden Abbildungen gezeigt.
Schritt 4. Binden Sie mit den Drähten einen losen Knoten und führen Sie die Drahtenden durch die Ringe.

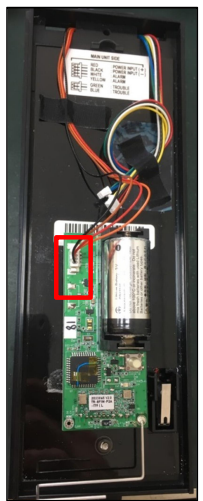

Schritt 5. Fixieren Sie die Drähte an der Senderplatine.

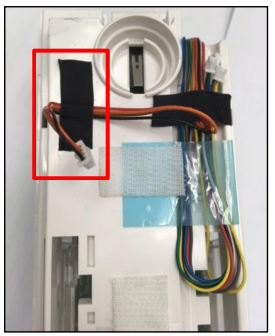

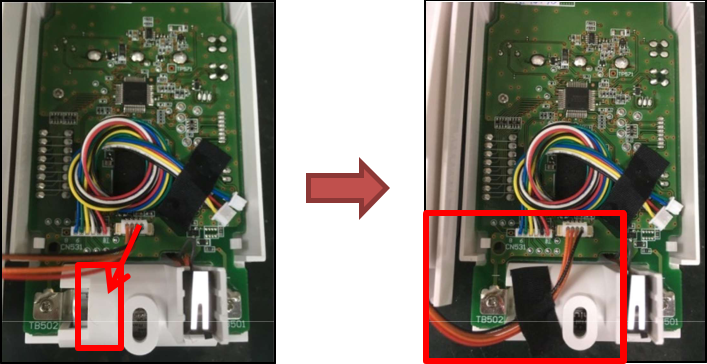

Schritt 6. Fixieren Sie das andere Drahtpaar unterhalb des Batteriefachs. (Siehe nachfolgende Abbildungen)
Schritt 7. Die Installation ist abgeschlossen.
BXS-RAM
Schritt 1. Bringen Sie das Schaumstoffband am Sender an.

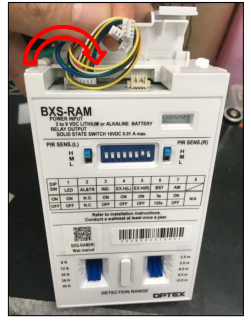

Schritt 2: Binden Sie mit den Drähten einen losen Knoten und führen Sie die Drahtenden durch die Ringe.

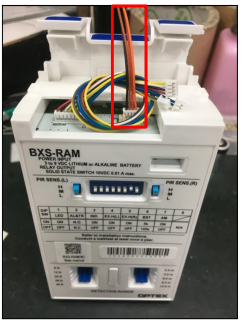

Schritt 3. Führen Sie das andere Drahtpaar durch den Knoten und fixieren Sie die Drähte am BXS-RAM.

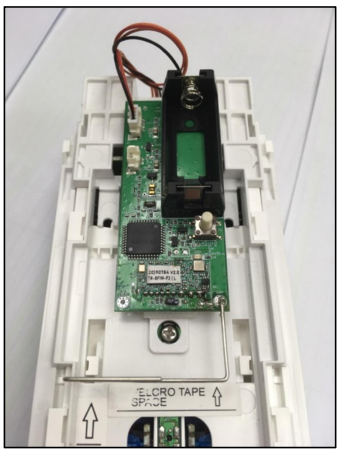

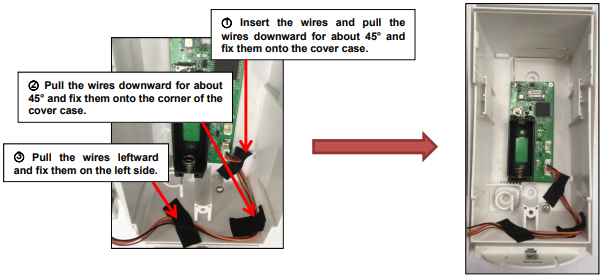

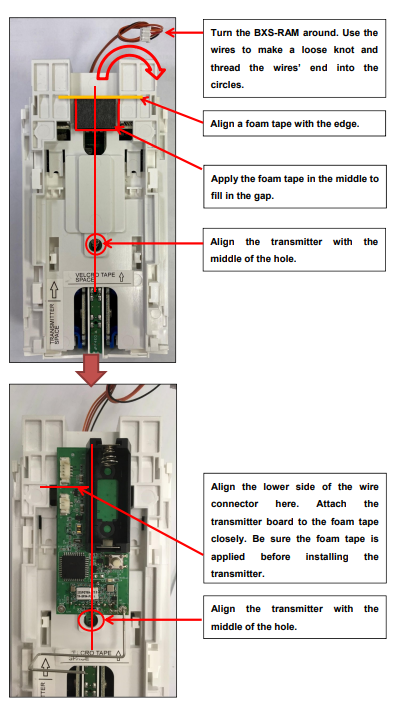

Schritt 4. Drehen Sie das BXS-RAM um. Binden Sie mit den Drähten einen losen Knoten und führen Sie die Drahtenden durch die Ringe. Richten Sie ein Schaumstoffband an der in der Abbildung unten markierten Kante aus und bringen Sie es mittig an, um den Spalt zu füllen. Richten Sie den Sender mittig auf der Rückabdeckung aus, wie in der Abbildung unten gezeigt, und drücken Sie den Sender fest auf das Schaumstoffband.
Hinweis:
Im Lieferumfang ist ein Schaumstoffband enthalten, um den Spalt zwischen dem BXS-RAM und der Senderplatine zu füllen.
Schritt 5. Die Installation ist abgeschlossen.
VXS-RAM
Schritt 1. Bringen Sie das Schaumstoffband am Sender an.

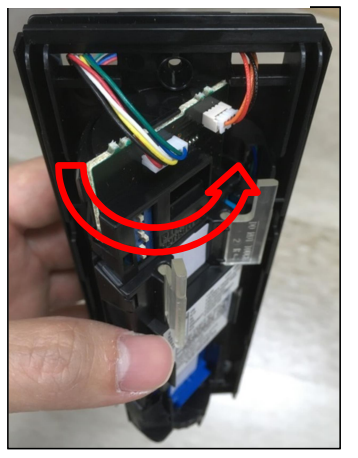

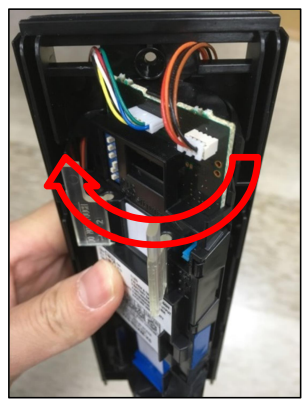

Schritt 2. Drehen Sie zunächst die Vorderseite der Platine ganz nach rechts.

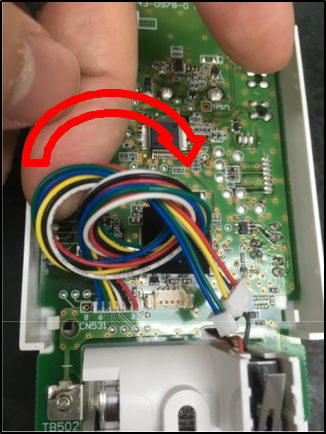

Schritt 3. Drehen Sie zur Rückseite der Platine. Binden Sie mit den Drähten einen losen Knoten und führen Sie die Drahtenden durch die Ringe.
Schritt 4. Drehen Sie die Vorderseite der Platine ganz nach links. Führen Sie anschließend die Kabel ein.

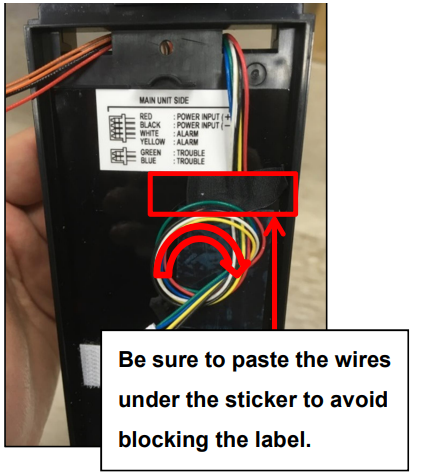

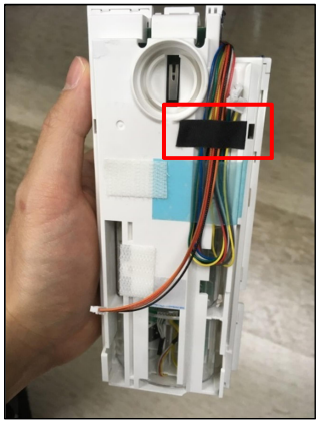

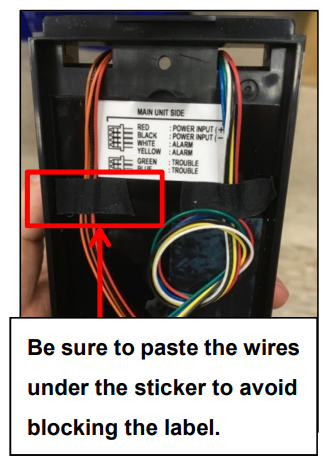

Schritt 5. Ziehen Sie die Kabel nach unten und kleben Sie die Kabel am Gerät fest.
Schritt 6. Nach dem Fixieren der Drähte sollte es wie im Bild aussehen.
Schritt 7. Installieren Sie die Senderplatine.

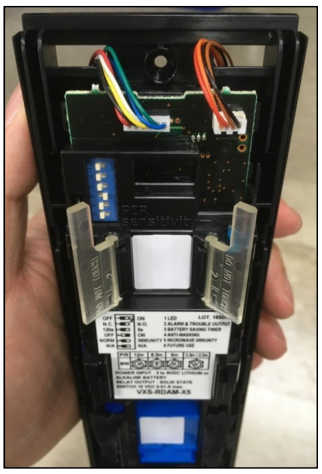

Schritt 8. Verbinden Sie nach der Installation des Senders die Kabel. Nach Abschluss der Installation sollte es wie im Bild unten aussehen.
Hinweis: Die Vorderseite des Geräts sollte nach der Installation des Senders wie folgt aussehen. Die vollständige Drehung der Vorderseite wird durch den Kabelanschluss nicht beeinträchtigt.
WXI-RAM
Schritt 1. Bringen Sie das Schaumstoffband am Sender an.

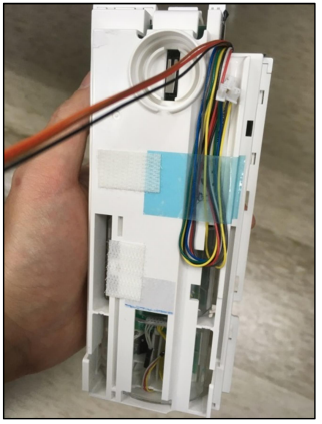

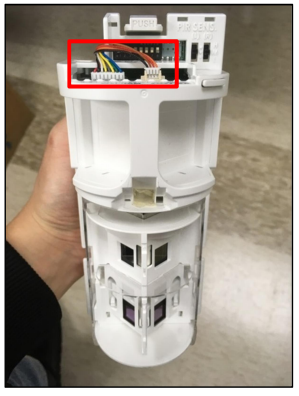

Schritt 2. Ziehen Sie beide Kabelsätze zur unteren linken Seite. (Siehe Abbildung unten).

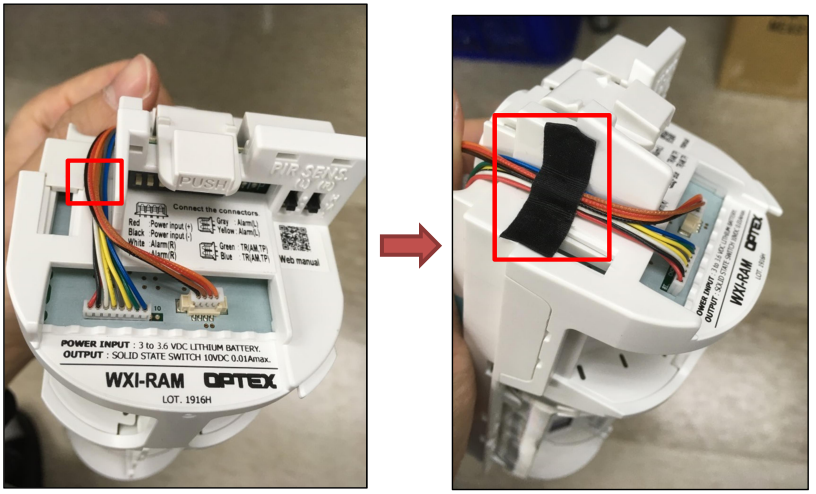

Schritt 3. Fixieren Sie die beiden Drahtpaare am WXI-RAM. (Siehe Abbildung unten)
Schritt 4. Biegen Sie die Drähte, die nicht mit der kleinen Platine verbunden sind, und fixieren Sie sie am Gerät.
Schritt 5. Nehmen Sie anschließend die Drähte, die mit der kleinen Platine verbunden sind, und fixieren Sie sie am Gerät. (Zur Fixierposition siehe Abbildung unten)
Schritt 6. Fixieren Sie die restlichen Drähte am Gerät.

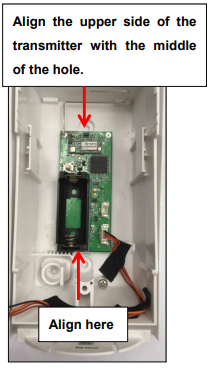

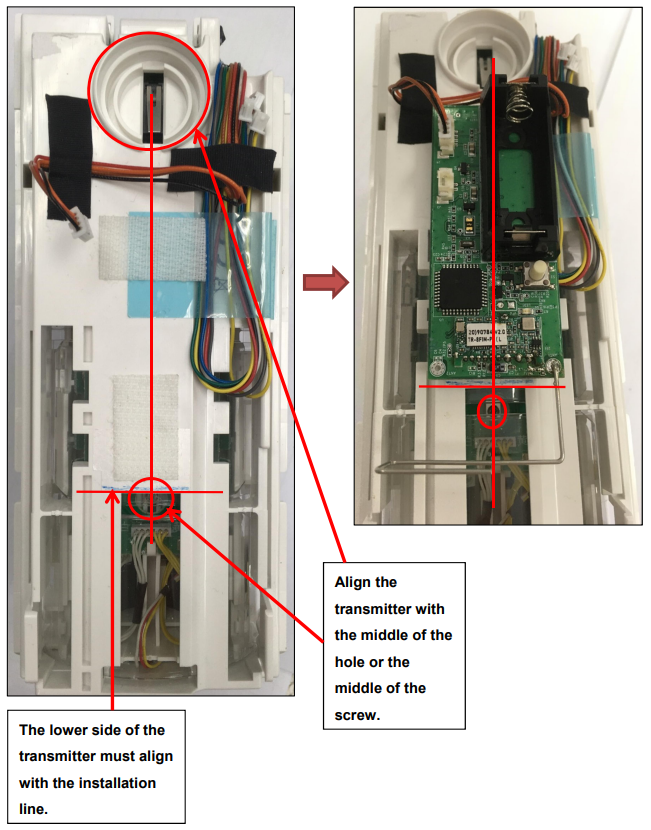

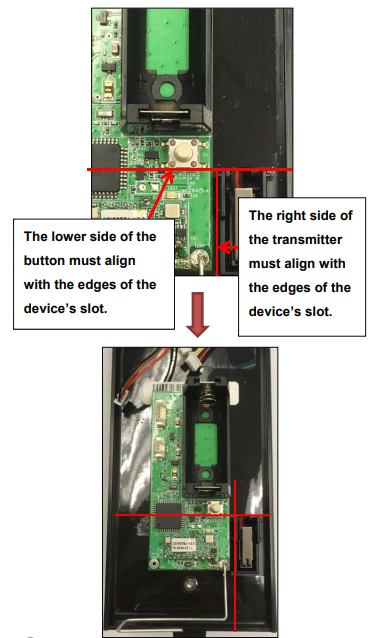

Schritt 7. Zur Installation des Senders sollte die Unterseite des Senders an der Installationslinie ausgerichtet werden. Verwenden Sie die Mitte der Bohrung oder die Mitte der Schraube, um den Sender mittig auszurichten. Siehe nachfolgende Abbildungen.
Schritt 8. Die Installation ist abgeschlossen.
