PSM-DIN3-ZW
DIN-Rail Power Switch Meter
Der Power Switch ist in der Lage, drahtlose Signale vom Koordinator im Z-Wave-Netzwerk zu empfangen, um angeschlossene Geräte ein- und auszuschalten. Der Power Switch verfügt außerdem über einen integrierten Energiezähler zur Erfassung des Energieverbrauchs und überträgt die Daten regelmäßig an das Z-Wave-Netzwerk.
Der Power Switch ist ein Z-Wave-fähiges Gerät und vollständig kompatibel mit jedem Z-Wave-fähigen Netzwerk.
Z-Wave ist ein drahtloses Kommunikationsprotokoll, das ein Niederleistungs-Funkmodul (RF) verwendet. Durch die Nutzung des Z-Wave-Mesh-Netzwerks können Befehle über zwischengeschaltete „mithörende“ Z-Wave-Produkte an ihr Ziel übertragen werden.
Die PSM-DIN3-ZW-Serie umfasst folgende Modelle:
PSM-DIN3-ZW
PSM-DIN3-ZW-OTA

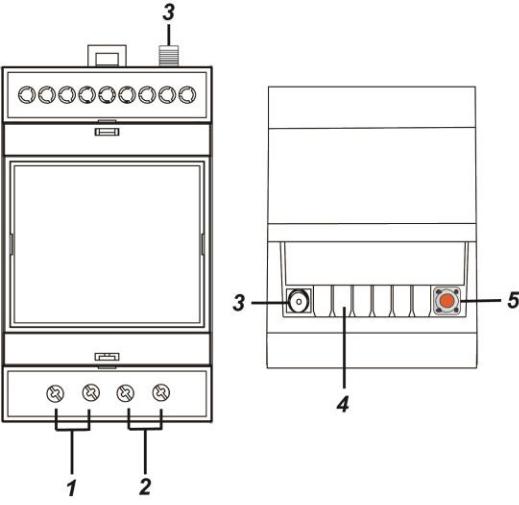

Identifizierung der Bauteile

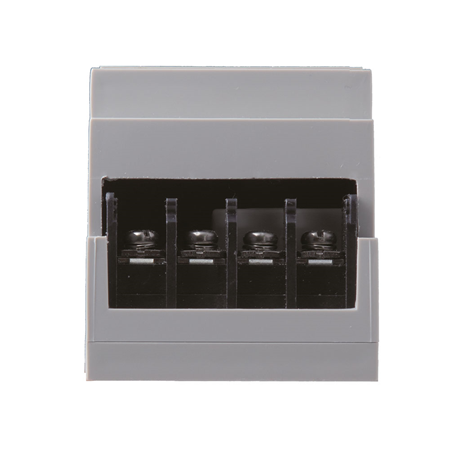

Eingangsanschluss
Ausgangsanschluss
Anschluss für externe Antenne
LED-Anzeige
Funktionstaste
Drücken Sie die Funktionstaste 3-mal innerhalb von 1,5 Sekunden, um einen Lerncode zu übertragen
Halten Sie die Taste 10 Sekunden lang gedrückt, um einen Werksreset durchzuführen. Ein einmaliges Drücken schaltet das angeschlossene Gerät ein oder aus
LED-Anzeige
An: Strom ein
Aus: Strom aus
Rotes Licht blinkt zweimal: 1. Der Power Switch wurde gerade eingeschaltet, oder
2. Der Power Switch wurde gerade auf Werkseinstellungen zurückgesetzt.
Achtung
Alle Arbeiten am Gerät, einschließlich Installation und Wartung, müssen von einer qualifizierten und zugelassenen Elektrofachkraft durchgeführt werden.
Vor der Installation oder jeglichen Wartungsarbeiten stellen Sie sicher, dass die Stromversorgung getrennt wurde.
Schließen Sie das Gerät nicht an Lasten an, die den unterstützten Laststrom überschreiten.
Verkabelung und Installation
Stellen Sie vor der Installation sicher, dass die Stromversorgung getrennt wurde.
Verbinden Sie den L-Anschluss des Eingangsanschlusses mit dem L-Anschluss der Stromversorgung; bitte verwenden Sie eine Sicherung für die Leitung. Verbinden Sie den N-Anschluss des Eingangsanschlusses mit dem N-Anschluss der Stromversorgung.
Verbinden Sie den N-Anschluss des Ausgangsanschlusses mit dem N-Anschluss des externen Geräts und verbinden Sie den L-Anschluss des Ausgangsanschlusses mit dem L-Anschluss des externen Geräts.
Verbinden Sie die externe Antenne mit dem Anschluss für externe Antenne.
Montieren Sie das Gerät mithilfe einer DIN-Schiene im Schaltschrank.
Einbindung (Hinzufügen oder Anlernen des Geräts)
Dieses Produkt kann in jedes Z-Wave-Netzwerk eingebunden und zusammen mit anderen Z-Wave-zertifizierten Geräten anderer Hersteller und/oder anderer Anwendungen betrieben werden. Alle nicht batteriebetriebenen Knoten innerhalb des Netzwerks fungieren unabhängig vom Hersteller als Repeater, um die Zuverlässigkeit des Netzwerks zu erhöhen.
Schalten Sie das Gerät ein, indem Sie die externe Stromversorgung aktivieren.
Versetzen Sie das Z-Wave-Gateway oder die Alarmzentrale in den Einbindungs- oder Lernmodus (bitte beachten Sie das Handbuch des Z-Wave-Gateways oder der Alarmzentrale).
Drücken Sie innerhalb von 1,5 Sekunden 3-mal die Funktionstaste.
Beachten Sie das Bedienhandbuch des Z-Wave-Gateways oder der Alarmzentrale, um den Anlernvorgang abzuschließen.
Falls das Gerät bereits in ein anderes Z-Wave-Gateway/eine andere Alarmzentrale eingebunden (angelernt) wurde oder das Gerät nicht in das aktuelle Z-Wave-Gateway/die aktuelle Alarmzentrale angelernt werden kann, entfernen Sie es bitte zunächst (siehe Entfernen), bevor Sie es in das aktuelle Z-Wave-Gateway/die aktuelle Alarmzentrale einbinden.
Entfernen (Gerät entfernen)
Das Gerät muss aus dem bestehenden Z-Wave-Netzwerk entfernt werden, bevor es in ein anderes eingebunden werden kann. Es stehen zwei Methoden zum Entfernen eines Geräts zur Verfügung.
Entfernungsmodus
Versetzen Sie das Z-Wave-Gateway oder die Alarmzentrale in den Entfernungsmodus (bitte beachten Sie das Handbuch des Z-Wave-Gateways oder der Alarmzentrale).
Drücken Sie innerhalb von 1,5 Sekunden 3-mal die Funktionstaste, und das Gerät wird aus dem Z-Wave-Netzwerk entfernt.
Werksreset
(Verwenden Sie den Werksreset nur, wenn die Alarmzentrale/das Gateway des Netzwerks fehlt oder nicht funktionsfähig ist).
Halten Sie die Funktionstaste des Geräts 10 Sekunden lang gedrückt, um einen Werksreset durchzuführen.
Hinweis:
Ein Werksreset des Geräts stellt die Werkseinstellungen wieder her (Entfernung aus dem Z-Wave-Netzwerk). Das Z-Wave-Gateway oder die Alarmzentrale behält weiterhin seine/ihre Z-Wave-Einstellungen. Bitte beachten Sie das Handbuch des Gateways oder der Alarmzentrale, wie die Z-Wave-Einstellungen des Geräts entfernt werden können.
Ein Werksreset des Geräts löscht außerdem alle gesammelten Energiedaten.
Reichweitentest
Um zu testen, ob das Gerät mit dem Z-Wave-Gateway oder der Alarmzentrale kommunizieren kann:
Versetzen Sie das Gateway / die Alarmzentrale in den Reichweitentest-Modus (Walk Test).
Drücken Sie die Funktionstaste am Gerät.
Das Gateway / die Alarmzentrale sollte anzeigen, ob sich das Gerät innerhalb der Betriebsreichweite befindet (bitte beachten Sie die Bedienungsanleitung des Gateways / der Alarmzentrale).
Betrieb
Nachdem das Gerät in ein Z-Wave-Gateway oder eine Alarmzentrale eingebunden wurde, schließen Sie ein Haushaltsgerät an den Power Switch an. Die Leistungs- und Energieverbrauchsdaten dieses Haushaltsgeräts werden an das Gateway / die Alarmzentrale übertragen.
Durch Drücken der Schaltertaste am Power Switch kann dieser ebenfalls ein- und ausgeschaltet werden.
Schalten Sie das Elektrogerät über die Alarmzentrale ferngesteuert ein oder aus (bitte beachten Sie die Anleitung Ihrer Alarmzentrale).
Liegt die Leistungsabgabe unter 1kW, sendet PSM-DIN3 ein Signal an das Z-Wave-Gateway/die Alarmzentrale, sobald die Leistung um +/- 2W abweicht, um die Leistungsdaten von PSM-DIN3 zu aktualisieren.
Liegt die Leistungsabgabe über 1kW, sendet PSM-DIN3 ein Signal an das Z-Wave-Gateway/die Alarmzentrale, sobald die Leistung um +/- 5W abweicht, um die Leistungsdaten von PSM-DIN3 zu aktualisieren.
PSM-DIN3 sendet alle 10 Minuten, gerechnet ab dem Zeitpunkt der letzten Signalübertragung, ein Signal mit Leistungsdaten an das Z-Wave-Gateway/die Alarmzentrale.
Der Power Switch sendet ein Signal mit Leistungsdaten an das Z-Wave-Gateway/die Alarmzentrale, sobald der Stromverbrauch um 0,1 kW/h steigt.
Wird die Stromversorgung des Power Switch nach einer vorherigen Unterbrechung wiederhergestellt, wird der vorherige Ein-/Aus-Status des Power Switch sofort wieder aufgenommen.
Liegt die Leistung unter 20W, treten Messfehler mit höherer Wahrscheinlichkeit auf.
Leistungsspezifikation
Für 110V: beträgt die maximale Betriebslast 3300W und 30A. Warnung: Überschreiten Sie die maximale Last nicht.
Für 230V: beträgt die maximale Betriebslast 6900W und 30A. Warnung: Überschreiten Sie die maximale Last nicht.
Überhitzungsschutz
Bei Überhitzung schaltet sich der Power Switch automatisch aus. Sobald die Temperatur wieder normal ist, schaltet er sich automatisch ein, um den normalen Betrieb wieder aufzunehmen.
Z-Wave-Informationen
Gerätetyp: Generic Type Switch Binary
Rollentyp: Always On Slave (AOS)
Produkttyp: 0x0004
Produkt-ID: 0x0013
Unterstützte/Kontrollierte Command Classes
Verpflichtend unterstützte CC: Z-Wave Plus Info CC
Association CC ,(S2)
Multi Channel Association CC ,(S2)
Association Group Information CC ,(S2)
Transport Service CC
Version CC ,(S2)
Manufacturer Specific CC ,(S2)
Device Reset Locally CC ,(S2)
Power Level CC ,(S2)
Meter CC, v2
Switch Binary CC
Supervision CC ,(S2)
Firmware Update Md CC ,(S2)
Z-Wave-Gruppen (Association Command Class Version 2)
Der Switch kann so eingestellt werden, dass er Berichte an zugeordnete Z-Wave-Geräte sendet. Er unterstützt eine Assoziationsgruppe mit fünf Knoten-Unterstützung für Gruppierung 1. Bei Gruppierung 1 meldet der Switch seinen aktuellen Status an das Z-Wave-Gateway/die Alarmzentrale. Gruppe 1 für „LifeLine“: (max. Knoten: 5)
Switch Binary CC (COMMAND_CLASS_SWITCH_BINARY)
Meter CC (COMMAND_CLASS_METER)
Device Reset Locally CC (COMMAND_CLASS_DEVICE_RESET_LOCALLY)
Automatische Meldung an Gruppierung 1 (maximal 5 Knoten)
Ein/Aus-Ereignisbericht
Beim Umschalten zwischen Ein/Aus wird ein Binary Switch Report an die Knoten der Gruppierung 1 gesendet.
Werksrücksetzung
Wenn der Power Switch auf die Werkseinstellungen zurückgesetzt wird, sendet er Device Reset Locally an alle Knoten in Gruppe 1.
Meter Report:
Liegt die Leistungsabgabe unter 1kW, sendet PSM-DIN2 ein Signal an das Z-Wave-Gateway/die Alarmzentrale, sobald die Leistung um +/- 2W abweicht, um die Leistungsdaten von PSM-DIN2 zu aktualisieren.
Liegt die Leistungsabgabe über 1kW, sendet PSM-DIN2 ein Signal an das Z-Wave-Gateway/die Alarmzentrale, sobald die Leistung um +/- 5W abweicht, um die Leistungsdaten von PSM-DIN2 zu aktualisieren.
PSM-DIN2 sendet alle 10 Minuten, gerechnet ab dem Zeitpunkt der letzten Signalübertragung, ein Signal mit Leistungsdaten an das Z-Wave-Gateway/die Alarmzentrale.
Der Power Switch sendet ein Signal mit Leistungsdaten an das Z-Wave-Gateway/die Alarmzentrale, sobald der Stromverbrauch um 0,1 kW/h steigt.
Datenformat:
Beispiel 1: 41 64 00 00 50 14 FF FF 00 00 00 00 kWh (00005014 = 20500 = 20.5)
Aktueller Wert: 41 64 00 00 50 14
Vorheriger Wert: 00 00 00 00
Beispiel 2: 41 74 00 00 27 10 FF FF 00 00 00 00 W (00002710 = 10000 = 10W)
Aktueller Wert: 41 74 00 00 27 10
Vorheriger Wert: 00 00 00 00
