PSM-DIN2-ZW Series
DIN-Rail Power Switch Meter
Der Power Switch ist in der Lage, drahtlose Signale vom Koordinator im Z-Wave-Netzwerk zu empfangen, um angeschlossene Geräte ein- bzw. auszuschalten. Der Power Switch verfügt zudem über ein integriertes Energiemessgerät, das den Energieverbrauch erfasst und die Daten regelmäßig an das Z-Wave-Netzwerk übermittelt.
Der Power Switch ist ein Z-Wave-fähiges Gerät und vollständig kompatibel mit jedem Z-Wave-fähigen Netzwerk.
Z-Wave ist ein drahtloses Kommunikationsprotokoll, das ein Niederleistungs-RF-Funksignal verwendet. Durch die Nutzung des Z-Wave-Mesh-Netzwerks können Befehle über zwischengeschaltete „mithörende“ Z-Wave-Produkte an ihr Ziel übertragen werden.
Die PSM-DIN2-ZW-Serie umfasst folgende Modelle:
PSM-DIN2-ZW
PSM-DIN2-ZW-OTA

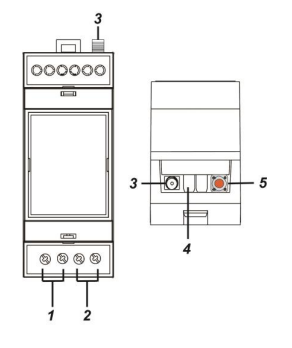

Bestimmung der Bauteile
Eingangsanschluss
Ausgangsanschluss
Anschluss für externe Antenne
LED-Anzeige
Funktionstaste
-Drücken Sie die Funktionstaste 3-mal innerhalb von 1,5 Sekunden, um einen Lerncode zu senden.
-Halten Sie die Taste 10 Sekunden lang gedrückt, um einen Werksreset durchzuführen.
LED-Anzeige
An: Gerät eingeschaltet
Aus: Gerät ausgeschaltet
Rotes Licht blinkt zweimal:
1. Der Power Switch wurde gerade eingeschaltet, oder
2. Der Power Switch wurde gerade auf Werkseinstellungen zurückgesetzt.
Vorsicht
Alle Arbeiten am Gerät, einschließlich Installation und Wartung, müssen von einer qualifizierten und zugelassenen Elektrofachkraft durchgeführt werden.
Stellen Sie vor der Installation oder jeglichen Wartungsarbeiten sicher, dass die Stromversorgung getrennt wurde.
Schließen Sie das Gerät nicht an Lasten an, die den unterstützten Laststrom überschreiten.

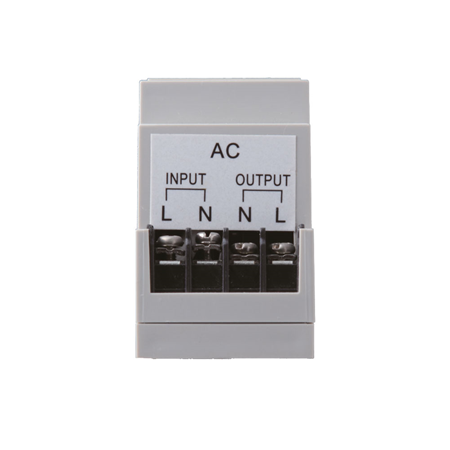

Verkabelung und Installation
Stellen Sie vor der Installation sicher, dass die Stromversorgung getrennt wurde.
Verbinden Sie den L-Anschluss des Eingangssteckers mit dem L-Anschluss der Stromversorgung; verwenden Sie für die Leitung eine Sicherung. Verbinden Sie den N-Anschluss des Eingangssteckers mit dem N-Anschluss der Stromversorgung.
Verbinden Sie den N-Anschluss des Ausgangssteckers mit dem N-Anschluss des externen Geräts und den L-Anschluss des Ausgangssteckers mit dem L-Anschluss des externen Geräts.
Schließen Sie die externe Antenne an den Anschluss für die externe Antenne an.
Montieren Sie das Gerät mithilfe einer DIN-Schiene im Schaltschrank.
Einbindung (Hinzufügen bzw. Anlernen des Geräts)
Dieses Produkt kann in jedes Z-Wave-Netzwerk zusammen mit anderen Z-Wave-zertifizierten Geräten anderer Hersteller und/oder Anwendungen eingebunden und betrieben werden. Alle nicht batteriebetriebenen Knoten innerhalb des Netzwerks fungieren unabhängig vom Hersteller als Repeater, um die Zuverlässigkeit des Netzwerks zu erhöhen.
Schalten Sie das Gerät ein, indem Sie die externe Stromversorgung aktivieren.
Versetzen Sie das Z-Wave-Gateway bzw. die Alarmzentrale in den Einbindungs- oder Anlernmodus (bitte konsultieren Sie hierzu die Anleitung des Z-Wave-Gateways bzw. der Alarmzentrale).
Drücken Sie innerhalb von 1,5 Sekunden die Funktionstaste 3-mal.
Konsultieren Sie die Bedienungsanleitung des Z-Wave-Gateways bzw. der Alarmzentrale, um den Hinzufügevorgang abzuschließen.
Wenn das Gerät bereits in ein anderes Z-Wave-Gateway/eine andere Alarmzentrale eingebunden wurde oder nicht in das aktuelle Z-Wave-Gateway/die aktuelle Alarmzentrale eingebunden werden kann, entfernen Sie es zunächst (siehe Entfernung), bevor Sie versuchen, es in das aktuelle Z-Wave-Gateway/die aktuelle Alarmzentrale einzubinden.
Entfernung (Gerät entfernen)
Das Gerät muss aus dem bestehenden Z-Wave-Netzwerk entfernt werden, bevor es in ein anderes eingebunden wird. Es stehen zwei Methoden zum Entfernen eines Geräts zur Verfügung.
Entfernungsmodus
Versetzen Sie das Z-Wave-Gateway bzw. die Alarmzentrale in den Entfernungsmodus (bitte konsultieren Sie hierzu die Anleitung des Z-Wave-Gateways bzw. der Alarmzentrale).
Drücken Sie innerhalb von 1,5 Sekunden die Funktionstaste 3-mal, woraufhin das Gerät aus dem Z-Wave-Netzwerk entfernt wird.
Werksreset
(Verwenden Sie den Werksreset nur, wenn die Alarmzentrale/das Gateway des Netzwerks fehlt oder nicht funktionsfähig ist).
Halten Sie die Funktionstaste des Geräts 10 Sekunden lang gedrückt, um einen Werksreset durchzuführen.
Hinweis:
Durch den Werksreset wird das Gerät auf die Werkseinstellungen zurückgesetzt (aus dem Z-Wave-Netzwerk entfernt). Das Z-Wave-Gateway bzw. die Alarmzentrale behält weiterhin seine/ihre Z-Wave-Einstellungen. Bitte konsultieren Sie die Anleitung des Gateways bzw. der Alarmzentrale, um die Z-Wave-Einstellungen des Geräts zu entfernen.
Durch den Werksreset des Geräts werden zudem alle gespeicherten Energiedaten gelöscht.
Reichweitentest
Um zu testen, ob das Gerät mit dem Z-Wave-Gateway bzw. der Alarmzentrale kommunizieren kann:
Versetzen Sie das Gateway/die Zentrale in den Reichweitentestmodus (Walk Test).
Drücken Sie die Funktionstaste am Gerät.
Das Gateway/die Zentrale sollte anzeigen, ob sich das Gerät innerhalb der Betriebsreichweite befindet (bitte konsultieren Sie hierzu die Bedienungsanleitung des Gateways/der Zentrale).
Betrieb
Nachdem das Gerät in ein Z-Wave-Gateway oder eine Alarmzentrale eingebunden wurde, schließen Sie ein Haushaltsgerät an den Power Switch an. Die Leistungs- und Energieverbrauchsdaten dieses Haushaltsgeräts werden an die Alarmzentrale übertragen.
Durch Drücken der Schalttaste am Power Switch kann dieser ebenfalls ein- oder ausgeschaltet werden.
Schalten Sie das elektrische Gerät über die Alarmzentrale ferngesteuert ein oder aus (bitte beachten Sie die Anleitung Ihrer Alarmzentrale).
Liegt die Ausgangsleistung unter 1kW, sendet PSM-DIN2 ein Signal an das Z-Wave-Gateway/die Alarmzentrale, sobald die Leistung um +/- 2W abweicht, um die Leistungsinformationen von PSM-DIN2 zu aktualisieren. Liegt die Ausgangsleistung über 1kW, sendet PSM-DIN2 ein Signal an das Z-Wave-Gateway/die Alarmzentrale, sobald die Leistung um +/- 5W abweicht, um die Leistungsinformationen von PSM-DIN2 zu aktualisieren.
PSM-DIN2 sendet alle 10 Minuten, gerechnet ab der letzten Signalübertragung, ein Signal mit Leistungsdaten an das Z-Wave-Gateway/die Alarmzentrale.
Der Power Switch sendet ein Signal mit Leistungsdaten an das Z-Wave-Gateway/die Alarmzentrale, sobald der Stromverbrauch um 0,1kW/h ansteigt.
Wird die Stromversorgung des Power Switch nach einer vorherigen Unterbrechung wiederhergestellt, wird der vorherige Ein-/Aus-Status des Power Switch sofort wiederhergestellt.
Bei einer Leistung unter 20W kann es häufiger zu Messfehlern kommen.
Leistungsspezifikation
Für 110V: beträgt die maximale Betriebslast 1760W und 16A. Warnung: Bitte überschreiten Sie die maximale Last nicht.
Für 230V: beträgt die maximale Betriebslast 3680W und 16A. Warnung: Bitte überschreiten Sie die maximale Last nicht.
Z-Wave-Informationen
Gerätetyp: Generic Type Switch Binary
Rollentyp: Always On Slave (AOS)
Produkttyp: 0x0004
Produkt-ID: 0x0003
Command Class Support/Control
Verpflichtende CC-Unterstützung: Z-Wave Plus Info CC
Association CC ,(S2)
Multi Channel Association CC ,(S2)
Association Group Information CC ,(S2)
Transport Service CC
Version CC ,(S2)
Manufacturer Specific CC ,(S2)
Device Reset Locally CC ,(S2)
Power Level CC ,(S2)
Meter CC, v2
Switch Binary CC
Supervision CC ,(S2)
Firmware Update Md CC ,(S2)
Z-Wave-Gruppen (Association Command Class Version 2)
Der Switch kann so eingestellt werden, dass er Berichte an zugeordnete Z-Wave-Geräte sendet. Er unterstützt eine Association-Gruppe mit Unterstützung für fünf Knoten für Grouping 1. Für Grouping 1 meldet der Switch seinen aktuellen Status an das Z-Wave-Gateway/die Alarmzentrale. Group 1 für „LifeLine“: (max. Knoten: 5)
Switch Binary CC (COMMAND_CLASS_SWITCH_BINARY)
Meter CC (COMMAND_CLASS_METER)
Device Reset Locally CC (COMMAND_CLASS_DEVICE_RESET_LOCALLY)
Automatische Meldung an Grouping 1 (maximal 5 Knoten)
Ein/Aus-Ereignisbericht
Beim Umschalten zwischen Ein/Aus wird ein Binary Switch Report an die Knoten von Grouping 1 gesendet.
Werksreset
Wenn der Power Switch auf die Werkseinstellungen zurückgesetzt wird, sendet er ein Device Reset Locally an alle Knoten in Group 1.
Meter Report:
Liegt die Ausgangsleistung unter 1kW, sendet PSM-DIN2 ein Signal an das Z-Wave-Gateway/die Alarmzentrale, sobald die Leistung um +/- 2W abweicht, um die Leistungsinformationen von PSM-DIN2 zu aktualisieren.
Liegt die Ausgangsleistung über 1kW, sendet PSM-DIN2 ein Signal an das Z-Wave-Gateway/die Alarmzentrale, sobald die Leistung um +/- 5W abweicht, um die Leistungsinformationen von PSM-DIN2 zu aktualisieren.
PSM-DIN2 sendet alle 10 Minuten, gerechnet ab der letzten Signalübertragung, ein Signal mit Leistungsdaten an das Z-Wave-Gateway/die Alarmzentrale.
Der Power Switch sendet ein Signal mit Leistungsdaten an das Z-Wave-Gateway/die Alarmzentrale, sobald der Stromverbrauch um 0,1kW/h ansteigt.
Datenformat:
Beispiel 1: 41 64 00 00 50 14 FF FF 00 00 00 00 kWh (00005014 = 20500 = 20,5)
Aktueller Wert: 41 64 00 00 50 14
Vorheriger Wert: 00 00 00 00
Beispiel 2: 41 74 00 00 27 10 FF FF 00 00 00 00 W (00002710 = 10000 = 10W)
Aktueller Wert: 41 74 00 00 27 10
Vorheriger Wert: 00 00 00 00
