TSO-9EL
Temperatursensor

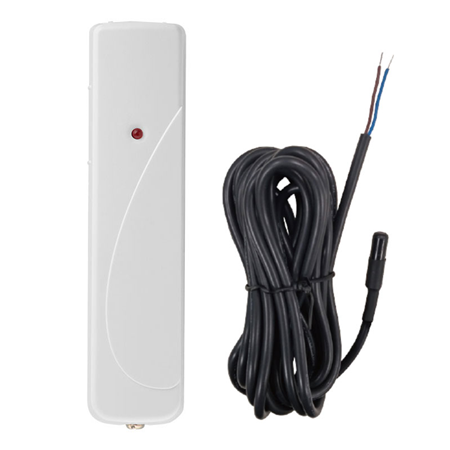

Der TSO-9EL ist ein drahtloser Temperatursensor mit angeschlossenem Temperaturfühler. Er übermittelt den Temperaturzustand automatisch alle 30 Minuten (halbe Stunde) an die Alarmzentrale.
Bestandteile
Entfernen Sie die Abdeckung, indem Sie die untere Befestigungsschraube lösen. Das Innere des Temperatursensors wird wie dargestellt sichtbar.

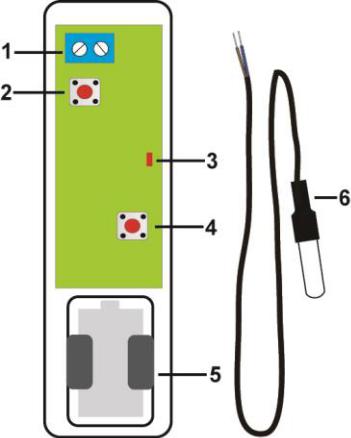

1. Anschluss für externen Temperaturfühler
Schließen Sie den externen Temperaturfühler an diesen Anschluss an
2. Testtaste
Drücken Sie die Taste, um ein Testsignal zu senden.
3. Interne LED
Blinkt – wenn die Test- oder Anlerntaste gedrückt wird. Dauerhaftes Blinken alle 4 Sekunden – Batterie erschöpft
4. Anlerntaste
Drücken Sie die Taste, um ein Anlern-/Testsignal zum Anlernen des Temperatursensors zu senden.
Batteriefach
Externer Temperaturfühler
Schließen Sie den Fühler an den Anschluss für den externen Temperaturfühler an
Batterie
Der Temperatursensor verwendet eine CR123 – 3V Lithium-Batterie. Bitte ersetzen Sie die Batterie immer durch eine Batterie mit der korrekten Größe und Spannung.
Bei niedrigem Batteriestand des Temperatursensors wird zusammen mit den regulären Signalübertragungen ein Signal für niedrigen Batteriestand an die Alarmzentrale gesendet, damit diese den Status entsprechend anzeigen kann.
Wenn die Batterie leer ist, blinkt die LED alle 4 Sekunden und der Temperatursensor stellt sämtliche Funktionen ein.
Batteriewechsel
Entfernen Sie die Abdeckung, indem Sie die untere Befestigungsschraube lösen.
Entfernen Sie die alte Batterie.
Drücken Sie den Sabotageschalter oder die Anlern-/Statustaste einige Male.
Setzen Sie eine neue Batterie in das Batteriefach ein. Achten Sie dabei auf die korrekte Polarität der Batterie.
Bringen Sie die Abdeckung wieder an.
Erste Schritte
Schritt 1 Entfernen Sie die Befestigungsschraube und die Abdeckung
Schritt 2 Schließen Sie den externen Temperaturfühler an den Anschluss an
Schritt 3 Setzen Sie die Batterie in den Batteriehalter ein und achten Sie darauf, die Polarität korrekt anzuschließen.
Schritt 4 Versetzen Sie die Alarmzentrale in den Anlernmodus. Beachten Sie hierzu die Bedienungsanleitung Ihrer Alarmzentrale.
Schritt 5 Drücken Sie die Anlerntaste, um den Anlerncode an die Alarmzentrale zu senden.
Schritt 6 Beachten Sie die Bedienungsanleitung der Alarmzentrale, um den Anlernvorgang abzuschließen.
Reichweitentest (Walk Test)
Schritt 1 Beachten Sie die Anleitung der Alarmzentrale, um den Reichweitentest-Modus aufzurufen
Schritt 2 Drücken Sie die Anlerntaste oder die Testtaste, um einen Testcode für den Reichweitentest zu senden
Schritt 3 Wenn das Signal von der Alarmzentrale empfangen wird, zeigt diese die entsprechenden Informationen an. Beachten Sie die Anleitung Ihrer Alarmzentrale, um den Reichweitentest abzuschließen
Montagemethoden
Es gibt zwei Möglichkeiten, den Temperatursensor zu montieren: durch selbstklebende Montage oder durch Schraubmontage.
Selbstklebende Montage
Reinigen Sie die Oberfläche mit einem geeigneten Entfetter.
Entfernen Sie die Schutzfolie von einer Seite des doppelseitigen Klebepads und bringen Sie es fest an der Rückseite des Geräts an.
Entfernen Sie anschließend die andere Schutzfolie und drücken Sie das Gerät fest an der gewünschten Stelle an.
Hinweis:
Verwenden Sie die Klebepad-Methode zur Installation nicht auf Oberflächen mit abblätternder oder rissiger Farbe oder auf rauen Oberflächen.
Schraubmontage
Die Grundplatte verfügt über zwei Sollbruchstellen, an denen der Kunststoff dünner ist, für Montagezwecke. So montieren Sie den Temperatursensor
Entfernen Sie die Abdeckung
Brechen Sie die Sollbruchstellen an der Grundplatte durch
Verwenden Sie die Löcher als Schablone und bohren Sie Löcher in die Oberfläche. Setzen Sie die Dübel ein, wenn die Montage in Putz oder Ziegel erfolgt
Schrauben Sie die Grundplatte in die Dübel. Schrauben Sie die Abdeckung wieder auf die Grundplatte
Betrieb
Der Temperaturerfassungsbereich des Temperatursensors beträgt etwa -30 °C ~ 100 °C
(-22 °F ~ 212 °F) ±2 °C.
Der Temperatursensor sendet in regelmäßigen Abständen von 30 Minuten ein Temperatursignal, das gleichzeitig als Überwachungssignal dient. Empfängt die Alarmzentrale das Signal eines bestimmten Temperatursensors über einen programmierten Zeitraum nicht, stellt sie fest, dass der Temperatursensor gestört ist, und meldet den Zustand entsprechend.
Sie können außerdem die Anlern- oder Testtaste drücken, um manuell ein Temperatursignal zu senden.
