VST-892-ALK
PIR-Bewegungsmelder-Kamera
Einführung

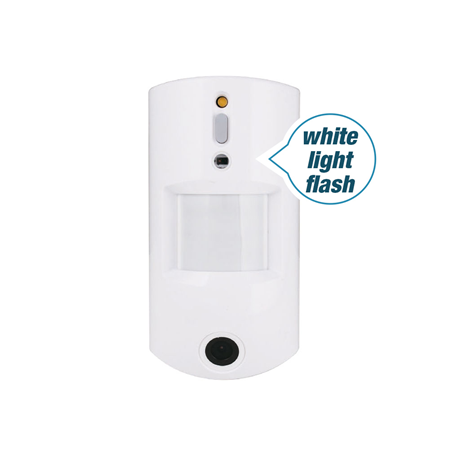

Der VST-892 ist ein Melder mit passivem Infrarot (PIR) und integrierter Kamera. Er kann bei Bewegungserkennung Funksignale sowie aufgenommene Bilder (Bildqualität bis zu 640 x 480 Pixel) an die Alarmzentrale senden.
Die PIR-Kamera ist so konzipiert, dass sie bei einer Montagehöhe von 2,3-2,5 Metern über dem Boden eine typische Erfassungsreichweite von 10 Metern bietet. Bei Modellen mit Tierimmunität werden Tiere bis 50 cm/20 kg bei einer Montagehöhe von 2,3-2,5 Metern über dem Boden nicht erkannt. Bei Modellen, die mit Repeatern/Routern kompatibel sind (nur P5-Modelle), kann die HF-Kommunikationsreichweite zusätzlich auf schwer erreichbare Bereiche ausgedehnt werden.
Der VST-892 verfügt über einen digitalen Näherungsdetektor. Die Anti-Masking-Funktion ermöglicht die Erkennung von Versuchen, den Melder durch das Platzieren von Objekten im Erfassungsbereich zu blenden.
Die PIR-Kamera besteht aus einer zweiteiligen Konstruktion, bestehend aus einer Abdeckung und einer Basis. Die Abdeckung enthält die gesamte Elektronik und Optik, die Basis dient der Befestigung. Die Basis verfügt über Ausbrechöffnungen, die eine Montage sowohl auf einer ebenen Fläche als auch in einer Ecke mit einer dreieckigen Halterung für die Eckmontage ermöglichen.
Teilebezeichnung
Blitz-LED
Die Blitz-LED liefert ausreichend Licht für die Bildaufnahme bei schwachen Lichtverhältnissen.
Blaue LED/Funktionstaste
Blaue LED: (Bitte beachten Sie die Beschreibung unter LED-Anzeige für weitere Details)
Verwendung der Funktionstaste:
Halten Sie die Taste 3 Sekunden lang gedrückt, um einen Lerncode zu senden, und lassen Sie sie los, wenn die blaue LED aufleuchtet.
Drücken Sie die Taste einmal, um den Testmodus für 3 Minuten zu aktivieren.
Drücken Sie die Taste einmal, um einen Lerncode an den Repeater/Router zu senden. (nur P5-Modelle)
Digitaler Näherungsdetektor
Der digitale Näherungsdetektor dient zur Erkennung von Masking-Versuchen (Verdeckungsversuchen) durch einen Eindringling.
IR-Sensor
PIR-Kameraobjektiv
Batteriefach
Sabotageschalter
Jumper-Schalter zur Aktivierung/Deaktivierung der Tierimmunität (JP3)
Jumper Aus: Wenn die Jumper-Brücke entfernt oder auf einem Pin „geparkt“ ist.
Jumper Ein: Die Jumper-Brücke ist eingesteckt und verbindet die beiden Pins
Bei der Einstellung EIN ist die Tierimmunität deaktiviert.
Bei der Einstellung AUS ist die Tierimmunität aktiviert. (Werkseinstellung)
Jumper-Schalter zur Empfindlichkeitserhöhung (JP4)
Bei der Einstellung EIN ist die Erfassungsempfindlichkeit des PIR hoch.
Bei der Einstellung AUS befindet sich die Erfassungsempfindlichkeit des PIR auf normalem Niveau. (Werkseinstellung)
Batterie-Isolierung
Batteriefachabdeckung
Montagehalterung
Funktionen
LED-Anzeige
Im normalen Betriebsmodus leuchtet die blaue LED nicht, außer in folgenden Situationen:
Wenn die PIR Camera einen niedrigen Batteriestand aufweist, blinkt die blaue LED bei jeder Übertragung einer erkannten Bewegung für 2 Sekunden.
Wenn die Abdeckung geöffnet und der Sabotageschalter ausgelöst wird, blinkt die blaue LED für 2 Sekunden, um anzuzeigen, dass ein „Sabotage“-Signal übertragen wird.
Wenn der Sabotagezustand weiterhin besteht, blinkt die blaue LED bei jeder Übertragung einer erkannten Bewegung für 2 Sekunden.
Wenn die PIR Camera in den Testmodus wechselt, blinkt die blaue LED für 1 Sekunde. Während des Testmodus blinkt die blaue LED zusätzlich bei jeder erkannten Bewegung für 2 Sekunden.
Während der 30-sekündigen Aufwärmphase der PIR Camera blinkt die blaue LED langsam.
Wenn die PIR Camera aufgenommene Bilder unter Fehlerbedingungen überträgt (niedriger Batteriestand, ausgelöster Sabotageschalter), blinkt die blaue LED dauerhaft.
Die LED blinkt nicht, wenn Sabotageschalter und Batterie der PIR Camera normal sind und sich das Gerät nicht im Testmodus befindet.
Wenn die LED zur Anzeige einer Signalübertragung blinkt, blinkt sie nach Erhalt der Bestätigung von der Alarmzentrale zweimal schnell hintereinander.
Bildaufnahme
Wenn das Alarmsystem scharf geschaltet ist, nimmt die PIR Camera bei Bewegungserkennung 1, 3 oder 6 Alarmbilder in der Auflösung 640 x 480 oder 320 x 240 auf (über die Alarmzentrale programmierbar). Sie können die PIR Camera über die Alarmzentrale auch manuell zur Aufnahme eines Bildes auffordern. Die aufgenommenen Bilder werden zur Ansicht durch den Benutzer an die Alarmzentrale übertragen.
Aufwärmphase
Wenn das System der Alarmzentrale in den Scharf-Modus wechselt oder wenn die PIR Camera in den Testmodus versetzt wird, wärmt sich die PIR Camera für 30 Sekunden auf. Während der 30-sekündigen Aufwärmphase wird die PIR Camera nicht aktiviert. Die blaue LED blinkt während der Aufwärmphase nur dann langsam, wenn die PIR in den Testmodus wechselt.
Ruhezeit-Timer
Die PIR Camera verfügt über eine „Ruhezeit“ von etwa 1 Minute, um Strom zu sparen. Nach der Übertragung einer erkannten Bewegung sendet die PIR Camera für 1 Minute keine weitere Übertragung. Jede während dieser Zeit erkannte Bewegung setzt die Ruhezeit auf 1 Minute zurück. Anhaltende Bewegung vor der PIR Camera entlädt die Batterie daher nicht übermäßig.
Batterie und Erkennung niedrigen Batteriestands
Die PIR Camera verwendet drei in Reihe geschaltete CR123A 3V Lithium-Batterien als Stromquelle. Entfernen Sie die Batteriefachabdeckung und legen Sie die Batterien ein, um die PIR Camera zu aktivieren.
Die PIR Camera verfügt über eine Funktion zur Erkennung niedrigen Batteriestands. Wenn die Batteriespannung niedrig ist, überträgt die PIR Camera ein Signal für niedrigen Batteriestand an die Alarmzentrale. Wird bei niedrigem Batteriestand eine Bewegung erkannt, blinkt die blaue LED für 2 Sekunden.
Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterien zweimal den Sabotageschalter oder die Funktionstaste, um eine vollständige Entladung zu erreichen, bevor Sie neue Batterien einlegen.
Sabotageschutz
Die PIR Camera ist durch einen Sabotageschalter geschützt, der bei ordnungsgemäßer Installation der PIR Camera zusammengedrückt wird. Wenn die PIR Camera von der Montagefläche entfernt oder ihre Abdeckung geöffnet wird, wird der Sabotageschalter ausgelöst und die PIR Camera sendet ein Sabotagesignal an die Alarmzentrale, um den Benutzer auf diesen Zustand hinzuweisen. Wird bei geöffnetem Sabotageschalter eine Bewegung erkannt, blinkt die blaue LED für 2 Sekunden.
Überwachung
Die PIR Camera führt regelmäßig einen Selbsttest durch, indem sie alle 30 bis 50 Minuten ein Überwachungssignal überträgt.
Testmodus
Der Testmodus dient dazu, den Erfassungsbereich der PIR Camera zu überprüfen (nicht den Aufnahmebereich).
Drücken Sie die Funktionstaste einmal, um den Testmodus für 3 Minuten zu aktivieren. Die blaue LED blinkt dabei für 1 Sekunde.
Die PIR Camera wärmt sich für 30 Sekunden auf. Bitte lösen Sie die Kamera während dieser Aufwärmphase nicht aus.
Nach der Aufwärmphase können Sie die PIR Camera auslösen, um den Infrarot-Erfassungsbereich zu überprüfen. Wird die PIR Camera ausgelöst, blinkt die blaue LED für 2 Sekunden.
Hinweis:
Damit der Testmodus reibungslos abläuft, wird empfohlen, den Ruhezeit-Timer zu deaktivieren.
Anlernen
Entfernen Sie die Batteriefachabdeckung, indem Sie die Batteriefachschraube lösen.
Legen Sie die Batterien ein. Achten Sie dabei auf die Polaritätskennzeichnung.
Versetzen Sie die Alarmzentrale in den Anlernmodus; Einzelheiten finden Sie im Handbuch der Alarmzentrale.
Halten Sie die Funktionstaste 3 Sekunden lang gedrückt und lassen Sie die Taste los, sobald die blaue LED aufleuchtet. Die blaue LED leuchtet im Anlernmodus für 25 Sekunden. Fügen Sie die PIR Camera während dieser Zeit der Alarmzentrale hinzu (weitere Informationen zum Abschluss des Anlernvorgangs finden Sie im Handbuch Ihrer Alarmzentrale). Wenn die PIR erfolgreich zur Alarmzentrale hinzugefügt wurde, blinkt die blaue LED zur Bestätigung 6-mal. Wird die PIR nicht innerhalb von 25 Sekunden hinzugefügt, wiederholen Sie bitte den Anlernvorgang.
Hinweis:
Wenn die PIR Camera bereits in einer Alarmzentrale angemeldet ist, müssen Sie die PIR Camera zunächst aus dieser Alarmzentrale entfernen, bevor Sie sie in eine andere Alarmzentrale anlernen können.
Beim Anlernen der PIR Camera an einen Repeater/Router drücken Sie bitte die Funktionstaste einmal (anstatt sie 3 Sekunden lang gedrückt zu halten), um einen Anlerncode zu senden. (Nur P5-Modelle)
Reichweitentest
Nachdem die PIR Camera angelernt wurde, versetzen Sie die Alarmzentrale in den „Reichweitentest“-Modus, halten Sie die PIR Camera am gewünschten Standort und drücken Sie die Funktionstaste, um zu bestätigen, dass sich dieser Standort innerhalb der Signalreichweite der Alarmzentrale befindet. Weitere Informationen zum Abschluss des Reichweitentests finden Sie im Handbuch der Alarmzentrale.
Wenn Sie mit der Funktion der PIR Camera am gewählten Standort zufrieden sind, können Sie mit der Montage fortfahren.
Bearbeiten des Erfassungsbereichs der PIR Camera
Befolgen Sie die untenstehende Anleitung, um den Bereich der PIR Camera in der Alarmzentrale zu ändern.
Verwenden Sie die Funktion „Gerät bearbeiten“ der Alarmzentrale, um die Bereichseinstellung der PIR Camera zu ändern.
Halten Sie die Testtaste an der PIR Camera 3 Sekunden lang gedrückt, um ein Signal an die Alarmzentrale zu senden, und lassen Sie die Taste los, sobald die LED aufleuchtet.
Näherungserkennung
Der VST-892 verfügt über einen digitalen Näherungsdetektor, der jeden Versuch einer Abdeckung (Blockierung) durch einen Eindringling erkennen kann.
Wenn ein Abdeckungsereignis erkannt wird und dieser Zustand 2 Minuten lang anhält, sendet der VST-892 ein Sabotagesignal an die Alarmzentrale, um den Benutzer auf diesen Zustand hinzuweisen.
Nachdem die Abdeckung/Blockierung 2 Minuten lang entfernt wurde, sendet der VST-892 ein Sabotage-Rücksetzsignal an die Alarmzentrale.
Haustier-Toleranzfunktion
Der PIR-Sensor unterstützt die Haustier-Toleranzfunktion und erkennt keine Haustiere bis zu 50 cm/20 kg, um Fehlalarme zu minimieren.
Die Haustier-Toleranzfunktion kann durch Einstellen der Position des Jumperschalters (JP3) aktiviert/deaktiviert werden. Wenn der Jumperschalter (JP3) auf ON gesetzt ist, ist die Haustier-Toleranz deaktiviert. Wenn der Jumperschalter (JP3) auf OFF gesetzt ist, ist die Haustier-Toleranz aktiviert (Werkseinstellung).
Empfindlichkeitserhöhungsfunktion
Sie können die Empfindlichkeitserhöhungsfunktion verwenden, um die Erkennungsempfindlichkeit des PIR zu erhöhen. Um die Erkennungsempfindlichkeit zu erhöhen, setzen Sie den Jumperschalter (JP4) auf ON. Um die normale Erkennungsempfindlichkeit beizubehalten, setzen Sie den Jumperschalter (JP4) auf OFF (Werkseinstellung).
Installation
Installationsrichtlinie
Die PIR-Kamera ist so konzipiert, dass sie mit den mitgelieferten Befestigungsschrauben und Dübeln entweder auf einer ebenen Fläche oder in einer Ecke montiert werden kann.
Der Sockel verfügt über Ausbrechöffnungen, an denen das Kunststoffmaterial dünner ist, für Montagezwecke. Zwei Ausbrechöffnungen dienen der Oberflächenmontage, eine dreieckige Montagehalterung wird für die Eckmontage verwendet.
Der Erfassungsbereich beträgt bis zu 10 Meter, wenn die PIR-Kamera in einer Höhe von 2,3-2,5 Metern über dem Boden montiert wird.
Wenn die Tierimmunitätsfunktion aktiviert ist, werden Tiere bis zu 50 cm/20 kg bei einer Montagehöhe von 2,3-2,5 Metern nicht erkannt. Bei Bedarf können Sie die Höhe der PIR-Kamera entsprechend der Größe Ihres Haustieres für eine optimale Tierimmunitätsleistung anpassen. Eine höhere Installationsposition bietet einen größeren tierimmunen Bereich, vergrößert jedoch auch den toten Winkel unterhalb der PIR-Kamera.
Wenn der VST-892 mit der drehbaren Halterung montiert wird, verfügt er nicht über den regulären Erfassungsbereich (wie im Diagramm dargestellt) oder den typischen Tierimmunitätsbereich.

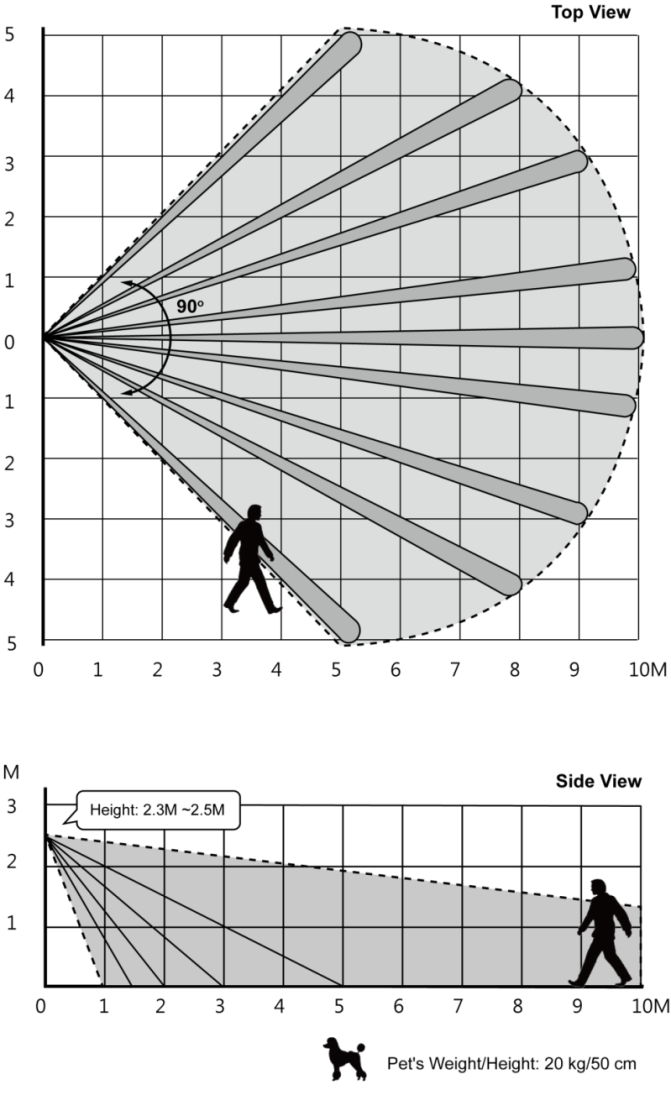

VST-892 Erfassungsbereich
Es wird empfohlen, die PIR-Kamera an folgenden Orten zu installieren
Montieren Sie sie an einer Stelle, an der Tiere den Erfassungsbereich nicht durch Klettern auf Möbel oder andere Gegenstände erreichen können.
Richten Sie den Melder nicht auf Treppen, die Tiere erklimmen können.
In einer Position, in der sich ein Eindringling normalerweise durch das Sichtfeld des PIR bewegen würde.
Zwischen 2,3 und 2,5 m über dem Boden für optimale Leistung.
In einer Ecke, um das breiteste Sichtfeld zu erhalten.
An einer Stelle, an der das Sichtfeld nicht behindert wird, z. B. durch Vorhänge, Dekorationsgegenstände usw.
Einschränkungen
Installieren Sie die PIR-Kamera nicht vollständig direkter Sonneneinstrahlung ausgesetzt.
Vermeiden Sie die Installation der PIR-Kamera in Bereichen, in denen Geräte im Erfassungsbereich schnelle Temperaturänderungen verursachen können, z. B. Klimaanlagen, Heizgeräte usw.
Vermeiden Sie große Hindernisse im Erfassungsbereich.
Nicht direkt auf Wärmequellen richten, z. B. Feuerstellen oder Heizkessel, und nicht über Heizkörpern anbringen.
Vermeiden Sie bewegliche Objekte im Erfassungsbereich, z. B. Vorhänge, Wandbehänge usw.
Stellen Sie sicher, dass die RSSI-Signalstärke stets stabil bei „4“ bleibt.
Montage der PIR-Kamera
Der PIR ist so konzipiert, dass er mit den mitgelieferten Befestigungsschrauben und Dübeln entweder auf einer ebenen Fläche oder in einer Ecke montiert werden kann.
Für die Eckmontage wird eine dreieckige Halterung mitgeliefert, die einen zusätzlichen Rücken-Sabotageschutz bietet. Die Halterung verfügt außerdem über zwei Ausbrechöffnungen zur Wandmontage.
Für die Oberflächenmontage steht optional eine drehbare Halterung zur Verfügung, mit der Benutzer den Erfassungsbereich anpassen können. Mit der drehbaren Halterung kann der VST-892 horizontal um 80 Grad und vertikal um 70 Grad gedreht werden, um eine optimale Abdeckung zu gewährleisten.
Eckmontage:
Öffnen Sie die Abdeckung, indem Sie die Abdeckungsschraube mit einem Kreuzschlitzschraubendreher lösen.
Brechen Sie die 4 Eck-Ausbrechöffnungen in der Mitte des Sockels heraus.
Verwenden Sie die Löcher als Schablone, um Löcher in die Oberfläche zu bohren.
Setzen Sie die Dübel ein, wenn Sie die Montage in Putz oder Ziegel vornehmen.
Schrauben Sie den Sockel in die Dübel.
Setzen Sie die Abdeckung auf den Sockel und ziehen Sie sie fest.

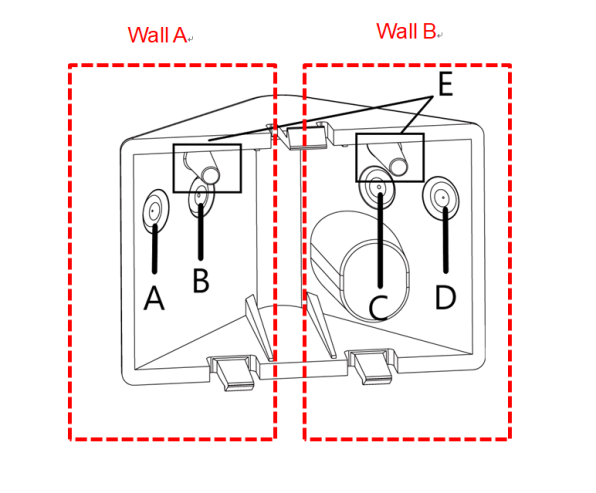

Eckmontage mit der dreieckigen Halterung:
4 Ausbrechöffnungen befinden sich an der dreieckigen Halterung. Um die Halterung an Wand A zu befestigen, brechen Sie Ausbrechöffnung A & B heraus. Um die Halterung an Wand B zu befestigen, brechen Sie Ausbrechöffnung C & D heraus. Um die Halterung an beiden Wänden A & B zu befestigen, brechen Sie Ausbrechöffnung A & D oder B & C heraus.
Verwenden Sie die beiden Löcher als Schablone, um Löcher in die Eckoberfläche zu bohren.
Setzen Sie die Dübel ein.
Schrauben Sie die dreieckige Halterung in die Dübel, wobei die beiden Zeigestifte (E) oben zu Ihnen zeigen müssen.
Setzen Sie die PIR-Kamera auf die Haken der dreieckigen Halterung.
Oberflächenmontage:
Öffnen Sie die Abdeckung, indem Sie die Abdeckungsschraube mit einem Kreuzschlitzschraubendreher lösen.
Brechen Sie die 2 Oberflächen-Ausbrechöffnungen in der Mitte des Sockels heraus.
Verwenden Sie die Löcher als Schablone, um Löcher in die Oberfläche zu bohren.
Setzen Sie die Dübel ein, wenn Sie die Montage in Putz oder Ziegel vornehmen.
Schrauben Sie den Sockel in die Dübel.
Setzen Sie die Abdeckung auf den Sockel und ziehen Sie sie fest.
Oberflächenmontage mit drehbarer Halterung (optionales Zubehör, separat erhältlich):
Die drehbare Halterung kann mit den mitgelieferten Schrauben an der Wand montiert werden.
Schrauben Sie die drehbare Halterung an die Wand.
Setzen Sie die 3 Haken der drehbaren Halterung entsprechend in die 3 Löcher des Sockels ein.
Drehen Sie die Halterung für den passenden Erfassungsbereich und ziehen Sie die Befestigungsschraube fest.
