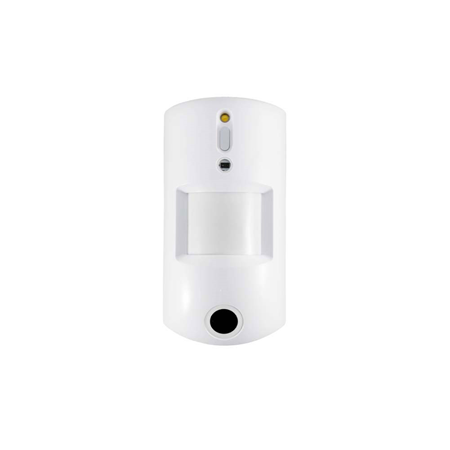

VST-892-IL (Lithium)
PIR-Bewegungsmelder-Kamera
Einführung
Der VST-892 ist eine Kamera mit passivem Infrarot-Bewegungsmelder (PIR). Er ist in der Lage, bei Bewegungserkennung drahtlose Signale und aufgenommene Bilder (Bildqualität bis zu 640 x 480 Pixel) an die Alarmzentrale zu senden.
Die PIR-Kamera ist so konzipiert, dass sie bei einer Montagehöhe von 2,3-2,5 Metern über dem Boden eine typische Erfassungsreichweite von 10 Metern bietet. Bei tierimmunen Modellen werden Haustiere bis 50 cm/20 kg bei einer Montagehöhe von 2,3-2,5 Metern über dem Boden nicht erkannt. Bei Modellen, die mit Repeatern/Routern kompatibel sind (nur P5-Modelle), kann die HF-Kommunikationsreichweite weiter in schwer zugängliche Bereiche ausgedehnt werden.
Der VST-892 ist mit einem digitalen Näherungsdetektor ausgestattet. Die Anti-Masking-Funktion ermöglicht die Erkennung von Versuchen, den Detektor durch Platzieren von Gegenständen in seinem Erfassungsbereich zu blenden.
Die PIR-Kamera besteht aus einer zweiteiligen Konstruktion, bestehend aus einer Abdeckung und einer Basis. Die Abdeckung enthält die gesamte Elektronik und Optik, und die Basis dient zur Befestigung. Die Basis verfügt über Ausbrechöffnungen, die eine Montage sowohl auf einer flachen Oberfläche als auch in einer Ecksituation mit einer Dreieckshalterung für die Eckmontage ermöglichen.
Teilebezeichnung
Blitz-LED
Die Blitz-LED liefert ausreichend Licht für die Bildaufnahme bei schwachen Lichtverhältnissen.
Blaue LED/Funktionstaste
Blaue LED: (Bitte beachten Sie die nachstehende Beschreibung LED-Anzeige für Details)
Verwendung der Funktionstaste:
Halten Sie die Taste 3 Sekunden lang gedrückt, um einen Anlerncode zu senden. Lassen Sie die Taste los, wenn die blaue LED aufleuchtet.
Drücken Sie die Taste einmal, um für 3 Minuten den Testmodus zu aktivieren.
Drücken Sie die Taste einmal, um einen Anlerncode an den Repeater/Router zu senden. (nur P5-Modelle)
Digitaler Näherungsdetektor
Der digitale Näherungsdetektor dient zur Erkennung von Masking-(Verdeckungs-)Versuchen durch einen Eindringling.
IR-Sensor
PIR-Kameralinse
Batteriefach
Sabotageschalter
Jumper-Schalter zur Aktivierung/Deaktivierung der Tierimmunität (JP3)
Jumper aus: Wenn die Jumper-Brücke entfernt oder auf einem Pin „geparkt“ ist.
Jumper ein: Die Jumper-Brücke ist eingesteckt und verbindet die beiden Pins
Bei Einstellung auf EIN ist die Tierimmunität deaktiviert.
Bei Einstellung auf AUS ist die Tierimmunität aktiviert. (Werkseinstellung)
Jumper-Schalter zur Erhöhung der Empfindlichkeit (JP4)
Bei Einstellung auf EIN ist die Erfassungsempfindlichkeit des PIR hoch.
Bei Einstellung auf AUS liegt die Erfassungsempfindlichkeit des PIR auf normalem Niveau. (Werkseinstellung)
Batterie-Isolator
Batteriefachabdeckung
Montagehalterung
Funktionen
LED-Anzeige
Im normalen Betriebsmodus leuchtet die blaue LED nicht, außer in den folgenden Situationen:
Wenn sich die PIR-Kamera in einem Zustand niedriger Batteriespannung befindet, blinkt die blaue LED bei jeder Übertragung einer erkannten Bewegung 2 Sekunden lang.
Wenn die Abdeckung geöffnet und der Sabotageschalter ausgelöst wird, blinkt die blaue LED 2 Sekunden lang, um anzuzeigen, dass sie ein „Tamper“-Signal überträgt.
Wenn der Sabotagezustand weiterhin besteht, blinkt die blaue LED bei jeder Übertragung einer erkannten Bewegung 2 Sekunden lang.
Wenn die PIR-Kamera in den Testmodus wechselt, blinkt die blaue LED 1 Sekunde lang. Während des Testmodus blinkt die blaue LED außerdem bei jeder erkannten Bewegung 2 Sekunden lang.
Während der 30-sekündigen Aufwärmphase der PIR-Kamera blinkt die blaue LED langsam.
Wenn die PIR-Kamera unter Fehlerbedingungen (niedrige Batteriespannung, ausgelöster Sabotageschalter) aufgenommene Bilder überträgt, blinkt die blaue LED durchgehend.
Die LED blinkt nicht, wenn sich Sabotageschalter und Batterie der PIR-Kamera in normalem Zustand befinden und sie sich nicht im Testmodus befindet.
Wenn die LED zur Anzeige einer Signalübertragung blinkt, blinkt sie beim Empfang der Bestätigung von der Alarmzentrale zweimal schnell hintereinander.
Bildaufnahme
Wenn das Alarmsystem scharf geschaltet ist, nimmt die PIR-Kamera bei Bewegungserkennung 1, 3 oder 6 Alarmbilder in einer Auflösung von 640 x 480 oder 320 x 240 (über die Alarmzentrale programmierbar) auf. Sie können die PIR-Kamera auch manuell über die Alarmzentrale zur Bildaufnahme auffordern. Die aufgenommenen Bilder werden zur Ansicht durch den Benutzer an die Alarmzentrale übertragen.
Aufwärmphase
Wenn das System der Alarmzentrale scharf geschaltet wird oder die PIR-Kamera in den Testmodus versetzt wird, wärmt sich die PIR-Kamera 30 Sekunden lang auf. Während dieser 30-sekündigen Aufwärmphase wird die PIR-Kamera nicht aktiviert. Die blaue LED blinkt während der Aufwärmphase nur langsam, wenn die PIR-Kamera in den Testmodus wechselt.
Ruhetimer
Die PIR-Kamera verfügt zur Schonung der Batterie über eine „Ruhezeit“ von etwa 1 Minute. Nach der Übertragung einer erkannten Bewegung sendet die PIR-Kamera 1 Minute lang keine erneute Übertragung. Jede während dieser Zeit erkannte Bewegung setzt die Ruhezeit auf 1 Minute zurück. Kontinuierliche Bewegung vor der PIR-Kamera entlädt die Batterie daher nicht vorzeitig.
Batterie und Erkennung niedriger Batteriespannung
Die PIR-Kamera verwendet drei in Reihe geschaltete CR123A 3V-Lithiumbatterien als Energiequelle. Entfernen Sie die Batteriefachabdeckung und legen Sie die Batterien ein, um die PIR-Kamera zu aktivieren.
Die PIR-Kamera verfügt über eine Funktion zur Erkennung niedriger Batteriespannung. Bei niedriger Batteriespannung überträgt die PIR-Kamera ein Signal für niedrigen Batteriestand an die Alarmzentrale. Wird bei niedriger Batteriespannung eine Bewegung erkannt, blinkt die blaue LED 2 Sekunden lang.
Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterie zweimal den Sabotageschalter oder die Funktionstaste, um eine vollständige Entladung sicherzustellen, bevor Sie neue Batterien einlegen.
Sabotageschutz
Die PIR-Kamera ist durch einen Sabotageschalter geschützt, der bei ordnungsgemäßer Installation der PIR-Kamera zusammengedrückt wird. Wird die PIR-Kamera von der Montagefläche entfernt oder ihre Abdeckung geöffnet, wird der Sabotageschalter ausgelöst und die PIR-Kamera sendet ein Sabotagesignal an die Alarmzentrale, um den Benutzer auf diesen Zustand hinzuweisen. Wird bei geöffnetem Sabotageschalter eine Bewegung erkannt, blinkt die blaue LED 2 Sekunden lang.
Überwachung
Die PIR-Kamera führt regelmäßig einen Selbsttest durch, indem sie alle 30 bis 50 Minuten ein Überwachungssignal überträgt.
Testmodus
Der Testmodus dient dazu, die Erkennungsreichweite der PIR-Kamera (nicht den Aufnahmebereich) zu überprüfen.
Drücken Sie die Funktionstaste einmal, um den Testmodus für 3 Minuten zu aktivieren; die blaue LED blinkt 1 Sekunde lang.
Die PIR-Kamera wärmt sich 30 Sekunden lang auf. Lösen Sie während dieser Aufwärmphase bitte keine Auslösung der Kamera aus.
Nach der Aufwärmphase können Sie die PIR-Kamera auslösen, um die IR-Erkennungsreichweite zu überprüfen. Wird die PIR-Kamera ausgelöst, blinkt die blaue LED 2 Sekunden lang.
Hinweis:
Damit der Testmodus reibungslos abläuft, wird empfohlen, den Ruhetimer zu deaktivieren.
Anlernen
Entfernen Sie die Batteriefachabdeckung, indem Sie die Batteriefachschraube lösen.
Legen Sie die Batterien ein. Richten Sie die Batterie entsprechend der Polaritätskennzeichnung aus.
Versetzen Sie die Alarmzentrale in den Anlernmodus; Einzelheiten finden Sie im Handbuch der Alarmzentrale.
Halten Sie die Funktionstaste 3 Sekunden lang gedrückt und lassen Sie sie los, sobald die blaue LED aufleuchtet; die blaue LED leuchtet im Anlernmodus 25 Sekunden lang. Fügen Sie die PIR-Kamera während dieser Zeit der Alarmzentrale hinzu (weitere Informationen zum Abschluss des Anlernvorgangs finden Sie in der Anleitung Ihrer Alarmzentrale). Wurde die PIR-Kamera erfolgreich der Alarmzentrale hinzugefügt, blinkt die blaue LED zur Bestätigung 6 Mal. Wird die PIR-Kamera nicht innerhalb von 25 Sekunden hinzugefügt, wiederholen Sie bitte den Anlernvorgang.
Hinweis:
Ist die PIR-Kamera bereits in einer Alarmzentrale angelernt, müssen Sie die PIR-Kamera zunächst aus dieser Alarmzentrale entfernen, bevor Sie sie in einer anderen Alarmzentrale anlernen können.
Beim Anlernen der PIR-Kamera an einen Repeater/Router drücken Sie bitte einmal die Funktionstaste (statt sie 3 Sekunden lang gedrückt zu halten), um einen Anlerncode zu senden. (Nur P5-Modelle)
Gehtest
Nachdem die PIR-Kamera angelernt wurde, versetzen Sie die Alarmzentrale in den Modus „Gehtest“, halten Sie die PIR-Kamera am gewünschten Standort und drücken Sie die Funktionstaste, um zu bestätigen, dass sich dieser Standort innerhalb der Signalreichweite der Alarmzentrale befindet. Weitere Informationen zum Abschluss des Gehtests finden Sie im Handbuch der Alarmzentrale.
Sobald Sie sicher sind, dass die PIR-Kamera am gewählten Standort einwandfrei funktioniert, können Sie mit der Montage fortfahren.
Bereich der PIR-Kamera bearbeiten
Befolgen Sie die nachstehende Anleitung, um den Bereich der PIR-Kamera in der Alarmzentrale zu ändern.
Verwenden Sie die Funktion „Gerät bearbeiten“ der Alarmzentrale, um die Bereichseinstellung der PIR-Kamera zu ändern.
Halten Sie die Testtaste an der PIR-Kamera 3 Sekunden lang gedrückt, um ein Signal an die Alarmzentrale zu senden, und lassen Sie die Taste los, sobald die LED aufleuchtet.
Näherungserkennung
Der VST-892 verfügt über einen digitalen Näherungsdetektor, der jeden Verdeckungsversuch (Maskierung) durch einen Eindringling erkennen kann.
Wird ein Maskierungsereignis erkannt und hält der Maskierungszustand 2 Minuten lang an, sendet der VST-892 ein Sabotagesignal an die Alarmzentrale, um den Benutzer über diesen Zustand zu informieren.
Wurde die Maskierung/Verdeckung 2 Minuten lang entfernt, sendet der VST-892 ein Wiederherstellungssignal an die Alarmzentrale.
Tiere-Ignorierfunktion
Der PIR-Sensor unterstützt die Funktion zur Ignorierung von Haustieren und erkennt keine Tiere bis zu 50 cm/20 kg, um Fehlalarme zu minimieren.
Die Tiere-Ignorierfunktion kann durch Einstellen der Jumper-Schalterposition (JP3) aktiviert/deaktiviert werden. Wenn der Jumper-Schalter (JP3) auf ON gesetzt ist, ist die Tiere-Ignorierfunktion deaktiviert. Wenn der Jumper-Schalter (JP3) auf OFF gesetzt ist, ist die Tiere-Ignorierfunktion aktiviert (Werkseinstellung).
Empfindlichkeitserhöhungsfunktion
Sie können die Empfindlichkeitserhöhungsfunktion verwenden, um die Erkennungsempfindlichkeit des PIR-Melders zu erhöhen. Um die Erkennungsempfindlichkeit zu erhöhen, setzen Sie den Jumper-Schalter (JP4) auf ON. Um die normale Erkennungsempfindlichkeit beizubehalten, setzen Sie den Jumper-Schalter (JP4) auf OFF (Werkseinstellung).
Installation
Installationsrichtlinie
Die PIR-Kamera ist so konzipiert, dass sie mit den mitgelieferten Befestigungsschrauben und Dübeln entweder auf einer ebenen Fläche oder in einer Ecke montiert werden kann.
Der Sockel verfügt über Sollbruchstellen, an denen der Kunststoff dünner ist, für die Montage. Zwei Sollbruchstellen sind für die Oberflächenmontage vorgesehen, eine dreieckige Montagehalterung wird für die Eckmontage verwendet.
Der Erfassungsbereich beträgt bis zu 10 Meter, wenn die PIR-Kamera 2,3-2,5 Meter über dem Boden montiert wird.
Wenn die Tierimmunitätsfunktion aktiviert ist, werden Haustiere bis 50 cm/20 kg bei einer Montagehöhe von 2,3-2,5 Metern über dem Boden nicht erkannt. Bei Bedarf können Sie die Montagehöhe der PIR-Kamera entsprechend der Größe Ihres Haustiers anpassen, um eine optimale Tierimmunitätsleistung zu erzielen. Eine höhere Montageposition bietet einen größeren tierimmunen Bereich, vergrößert jedoch auch den toten Winkel unterhalb der PIR-Kamera.
Wenn die VST-892 mit der Schwenkhalterung montiert wird, verfügt sie nicht über den regulären Erfassungsbereich (wie im Diagramm dargestellt) oder den typischen Tierimmunitätsbereich.

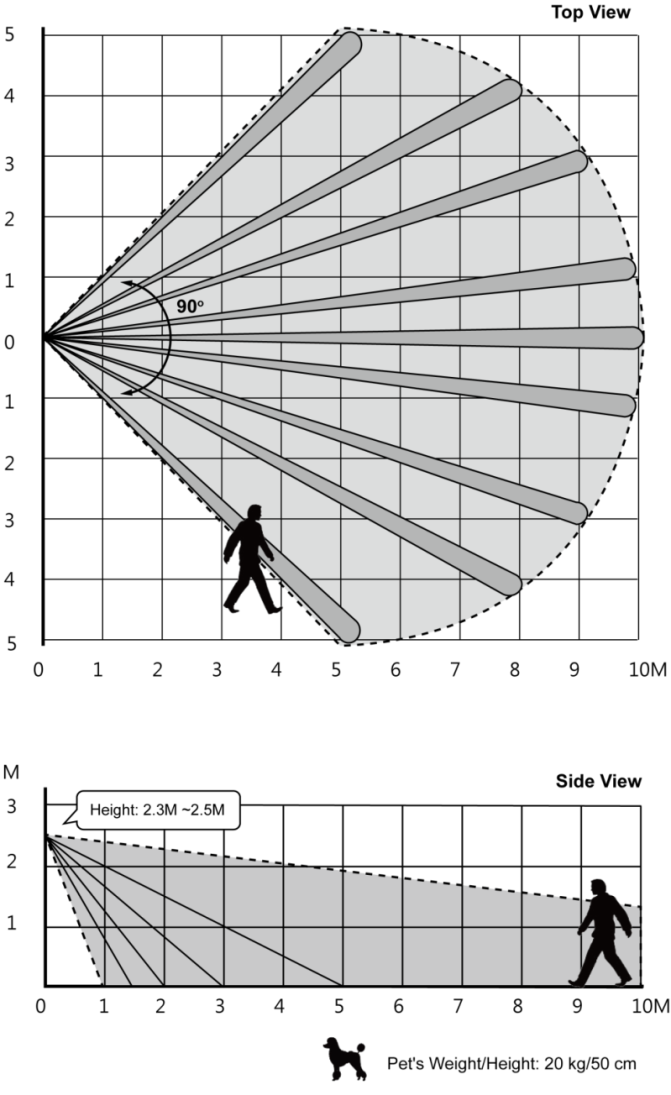

VST-892 Erfassungsbereich
Es wird empfohlen, die PIR-Kamera an folgenden Orten zu installieren
Montieren Sie sie so, dass Tiere den Erfassungsbereich nicht durch Erklettern von Möbeln oder anderen Gegenständen erreichen können.
Richten Sie den Melder nicht auf Treppen, die von Tieren erklommen werden können.
In einer Position, in der sich ein Eindringling normalerweise quer durch das Sichtfeld des PIR bewegen würde.
Zwischen 2,3 und 2,5 m über dem Boden für optimale Leistung.
In einer Ecke, um das breiteste Sichtfeld zu erzielen.
An einem Ort, an dem das Sichtfeld nicht z. B. durch Vorhänge, Dekorationsgegenstände etc. verdeckt wird.
Einschränkungen
Installieren Sie die PIR-Kamera nicht vollständig direktem Sonnenlicht ausgesetzt.
Vermeiden Sie die Installation der PIR-Kamera in Bereichen, in denen Geräte einen schnellen Temperaturwechsel im Erfassungsbereich verursachen können, z. B. Klimaanlagen, Heizungen etc.
Vermeiden Sie große Hindernisse im Erfassungsbereich.
Nicht direkt auf Wärmequellen richten, z. B. Feuerstellen oder Heizkessel, und nicht über Heizkörpern anbringen.
Vermeiden Sie bewegliche Objekte im Erfassungsbereich, z. B. Vorhänge, Wandbehänge etc.
Achten Sie darauf, dass die RSSI-Signalstärke stets konstant bei „4“ bleibt.
Montage der PIR-Kamera
Der PIR ist so konzipiert, dass er mit den mitgelieferten Befestigungsschrauben und Dübeln entweder auf einer ebenen Fläche oder in einer Ecke montiert werden kann.
Für die Eckmontage wird eine dreieckige Halterung mitgeliefert, die einen Rückseiten-Sabotageschutz bietet. Die Halterung verfügt zudem über zwei Sollbruchstellen für die Wandmontage.
Für die Oberflächenmontage wird eine optionale Schwenkhalterung mitgeliefert, mit der Benutzer den Erfassungsbereich anpassen können. Mit der Schwenkhalterung kann die VST-892 horizontal um 80 Grad und vertikal um 70 Grad gedreht werden, um eine optimale Abdeckung zu gewährleisten.
Eckmontage:
Öffnen Sie die Abdeckung, indem Sie die Abdeckungsschraube mit einem Kreuzschlitzschraubendreher lösen.
Brechen Sie die 4 Ecken-Sollbruchstellen in der Mitte des Sockels durch.
Verwenden Sie die Löcher als Schablone, um Löcher in die Oberfläche zu bohren.
Setzen Sie die Dübel ein, wenn Sie in Putz oder Ziegel montieren.
Schrauben Sie den Sockel in die Dübel.
Setzen Sie die Abdeckung auf den Sockel und ziehen Sie sie fest.

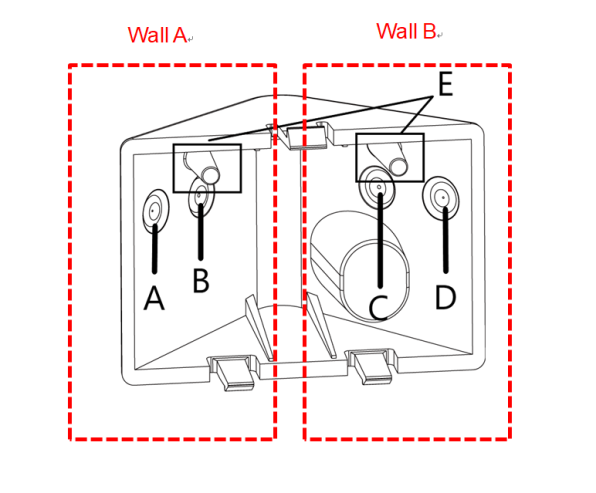

Eckmontage mit der dreieckigen Halterung:
An der dreieckigen Halterung befinden sich 4 Sollbruchstellen. Um die Halterung an Wand A zu befestigen, brechen Sie Sollbruchstelle A & B durch. Um die Halterung an Wand B zu befestigen, brechen Sie Sollbruchstelle C & D durch. Um die Halterung an beiden Wänden A & B zu befestigen, brechen Sie Sollbruchstelle A & D oder B & C durch.
Verwenden Sie die beiden Löcher als Schablone, um Löcher in die Eckfläche zu bohren.
Setzen Sie die Dübel ein.
Schrauben Sie die dreieckige Halterung mit den beiden Zeigestäbchen (E) oben, zu Ihnen zeigend, in die Dübel.
Setzen Sie die PIR-Kamera auf die Haken der dreieckigen Halterung.
Oberflächenmontage:
Öffnen Sie die Abdeckung, indem Sie die Abdeckungsschraube mit einem Kreuzschlitzschraubendreher lösen.
Brechen Sie die 2 Oberflächen-Sollbruchstellen in der Mitte des Sockels durch.
Verwenden Sie die Löcher als Schablone, um Löcher in die Oberfläche zu bohren.
Setzen Sie die Dübel ein, wenn Sie in Putz oder Ziegel montieren.
Schrauben Sie den Sockel in die Dübel.
Setzen Sie die Abdeckung auf den Sockel und ziehen Sie sie fest.
Oberflächenmontage mit Schwenkhalterung (optionales Zubehör, separat erhältlich):
Die Schwenkhalterung kann mit den mitgelieferten Schrauben an der Wand montiert werden.
Schrauben Sie die Schwenkhalterung an die Wand.
Setzen Sie die 3 Haken der Schwenkhalterung entsprechend in die 3 Löcher des Sockels ein.
Drehen Sie die Halterung in den gewünschten Erfassungsbereich und ziehen Sie die Befestigungsschraube fest.
