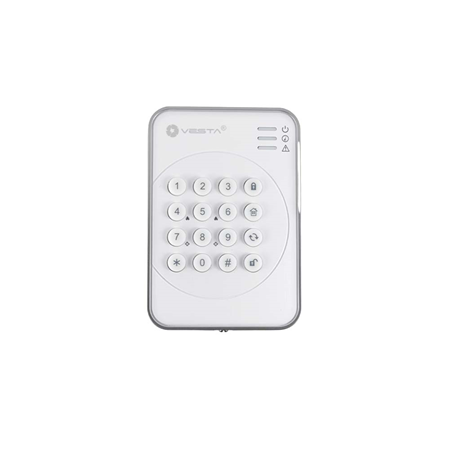

KP-23B-EL-(F1) / KP-23B-EL-NT-(F1)
FUNKTASTATUR F1
Die Funktastatur umfasst folgende Modelle:
KP-23B-EL / KP-23B-EL-F1: Funktastatur mit Sabotageschalter
KP-23B-EL-NT / KP-23B-EL-NT-F1: Funktastatur ohne Sabotageschalter

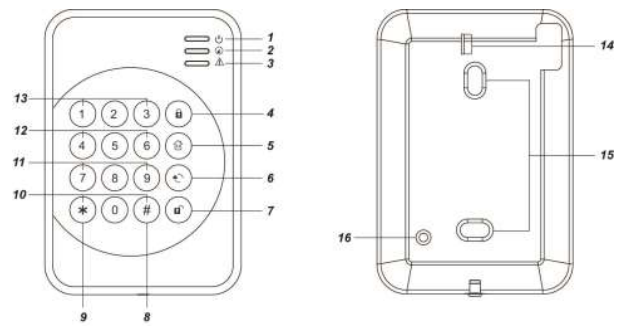

Bauteilübersicht
Aktiv-LED
Status-LED
Störungs-LED
Taste Scharfschaltung Abwesend
Taste Scharfschaltung Anwesend
Doppelpfeil-Taste
Taste Unscharf
Taste #
Taste *
Zwei-Tasten-Anlernung
– Drücken Sie beide Tasten # und gleichzeitig, um den Anlerncode zu senden
Zwei-Tasten-Medizinalarm (falls aktiviert)
– Drücken Sie beide Tasten 7 und 9, um den Medizinalarm auszulösen
Zwei-Tasten-Feueralarm (falls aktiviert)
– Drücken Sie beide Tasten 4 und 6, um den Feueralarm auszulösen
Zwei-Tasten-Notfallalarm (falls aktiviert)
– Drücken Sie beide Tasten 1 und 3, um den Notfallalarm auszulösen
Batterieisolator
Montagebohrungen
Sabotageschalter
Der Sabotageschalter ist bei den Modellen KP-23B-EL-NT nicht verfügbar
Hinweis:
Ein kurzer Signalton beim Tastendruck zeigt an, dass die gedrückte Taste gültig ist.
4 aufeinanderfolgende Signaltöne weisen auf einen Fehler hin, und der Vorgang muss vom Benutzer wiederholt werden.
LED-Anzeige
Aktiv-LED (Blau/Gelb):
Blaue LED leuchtet 5 Sekunden: Das System befindet sich im Normalbetriebsmodus.
Blaue LED blinkt 5 Sekunden lang: schwache Batterie im Normalbetriebsmodus.
Gelbe LED leuchtet: Das System befindet sich im Testmodus.
Gelbe LED blinkt: schwache Batterie im Testmodus.
Status-LED (Blau/Rot):
Rote LED leuchtet: Das System befindet sich im Abwesend-Modus
Rote LED blinkt: Das System befindet sich im Anwesend-Modus.
Blaue LED leuchtet: Aktivierung des Unscharf-Modus.
Blaue LED blinkt: Störung aus folgenden Gründen:
a) Keine Antwort der Alarmzentrale innerhalb von 4 Sekunden.
b) Der Benutzer-PIN-Code der Alarmzentrale war falsch.
c) Anforderung des Anwesend-Modus während des Scharf-Modus.
d) Anforderung der Zwangsscharfschaltung.
Störungs-LED (Gelb):
Blinkt: Systemstörung (Sabotage der Alarmzentrale, Netzausfall, Sabotage eines Melders, Melder außer Betrieb, offene Tür)
Leuchtet: Alarmspeicher (abhängig von der Alarmzentrale).
Stromversorgung
Die Fernbedientastatur verwendet eine EL123AP 3V Lithiumbatterie als Stromquelle.
Die Fernbedientastatur kann auch den Batteriestatus erkennen. Bei niedriger Batteriespannung blinkt die Active-LED (Amber im Testmodus oder Blau im Normalmodus) während des Betriebs. Das Signal für schwache Batterie wird zusammen mit den regulären Signalübertragungen an die Alarmzentrale gesendet, um den Status entsprechend anzuzeigen.
Vor dem Versand wird die Batterie werkseitig vorinstalliert. Ziehen Sie die Batterieisolierung heraus, um die Batterie zu aktivieren.
Beim Batteriewechsel drücken Sie nach Entfernen der alten Batterie mehrmals den Sabotageschalter, um eine Entladung zu bewirken, und setzen Sie anschließend die neue Batterie ein.
Energiesparfunktion
Im Ruhezustand befindet sich die Fernbedientastatur im Stand-by-Modus und verbraucht keinen Strom. Sie wird aktiviert und wacht für 5 Sekunden auf, sobald eine beliebige Taste gedrückt wird.
Nach 5 Sekunden Tasteninaktivität schaltet sich die Stromversorgung ab, und die Tastatur kehrt in den Stand-by-Modus zurück.
Nach Abschluss einer Befehlseingabe schaltet sich die Stromversorgung ab, und die Fernbedientastatur kehrt in den Stand-by-Modus zurück.
Testmodus
Die Fernbedientastatur kann durch Eingabe des Tastatur-PIN-Codes (Standard: 0000) gefolgt von der Taste ＊ in den Testmodus versetzt werden. Die Active-LED leuchtet Amber, begleitet von einem langen Signalton.
Um den Testmodus zu verlassen, drücken Sie die Unscharf-Taste zweimal. Die Fernbedientastatur gibt einen langen Signalton aus, die Active-LED erlischt, und die Fernbedientastatur kehrt in den Normalbetriebsmodus zurück. Andernfalls verlässt die Fernbedientastatur den Testmodus automatisch nach 5 Minuten und kehrt in den Normalbetriebsmodus zurück.
Hinweis:
Wenn sich die Fernbedientastatur im Testmodus befindet, arbeitet sie im aufgeweckten Zustand und trennt die Verbindung NICHT nach 5 Sekunden.
Funktionen im Testmodus:
Taste ＊ und anschließend Taste 7 drücken — Lernsignal der Fernbedientastatur übertragen
Taste ＊ und anschließend Taste 2 drücken — Dual-Key-Überfallalarmfunktion aktivieren
Taste ＊ und anschließend Taste 3 drücken — Dual-Key-Feueralarmfunktion aktivieren
Taste ＊ und anschließend Taste 4 drücken — Dual-Key-Notfallalarmfunktion aktivieren
Taste ＊ und anschließend Taste 5 drücken — Alle Dual-Key-Funktionen deaktivieren (Standard)
Taste ＊ und anschließend Taste 6 drücken — Tastatur-PIN-Code bearbeiten
Geben Sie den alten Tastatur-PIN-Code ein und drücken Sie anschließend die Doppelpfeil-Taste
Geben Sie einen neuen 4-stelligen Tastatur-PIN-Code ein und drücken Sie anschließend die Taste #.
Drücken Sie die Unscharf-Taste zweimal — um den Testmodus zu verlassen.
Taste ＊ und anschließend Taste 8 drücken — Funktion Scharf/Home ohne PIN-Code aktivieren
Taste ＊ und anschließend Taste 9 drücken — Funktion Scharf/Home mit Benutzer-PIN-Code der Alarmzentrale aktivieren (Standard)
Sabotageschutz
Die Tastatur ist gegen jeden Versuch geschützt, den Deckel zu öffnen oder die Tastatur von ihrer Montagefläche zu entfernen.
Der Sabotageschutz ist deaktiviert, wenn sich die Tastatur im Testmodus befindet.
Installationsverfahren
Schritt 1. Versetzen Sie die Alarmzentrale in den Lernmodus.
Schritt 2. Hinzufügen der Fernbedienungstastatur zur Alarmzentrale:
Lernen im Testmodus:
Versetzen Sie die Fernbedienungstastatur in den Testmodus, indem Sie den KP-PIN-Code eingeben (Standard: 0000), und anschließend die ＊ Taste drücken. Die aktive gelbe LED leuchtet auf, begleitet von einem langen Piepton.
Drücken Sie die ＊ Taste und anschließend die 7 Taste. Die Fernbedienungstastatur gibt einen langen Piepton aus.
Hinweis:
Wenn die Fernbedienungstastatur keinen langen Piepton ausgibt, bedeutet dies, dass die Fernbedienungstastatur den Lerncode nicht an die Alarmzentrale gesendet hat. Drücken Sie in diesem Fall erneut die ＊ Taste und anschließend die 7 Taste, um den Lerncode zu senden.
Wenn die Alarmzentrale den Lerncode empfängt, zeigt sie die entsprechenden Informationen an. Beachten Sie die Bedienungsanleitung Ihrer Alarmzentrale, um den Lernvorgang abzuschließen.
Nachdem die Alarmzentrale das Signal von der Fernbedienungstastatur empfangen hat, sendet sie eine Bestätigung an die Fernbedienungstastatur zurück. Die Fernbedienungstastatur gibt daraufhin 3 Pieptöne aus, um den Empfang der Bestätigung zu bestätigen.
Lernen mit zwei Tasten:
Drücken Sie im normalen Betriebsmodus gleichzeitig die Tasten # und ＊. Die Fernbedienungstastatur gibt einen langen Piepton aus.
Hinweis:
Wenn die Fernbedienungstastatur keinen langen Piepton ausgibt, bedeutet dies, dass die Fernbedienungstastatur den Lerncode nicht an die Alarmzentrale gesendet hat. Drücken Sie erneut gleichzeitig die Tasten # und ＊, um den Lerncode zu senden.
Wenn die Alarmzentrale den Lerncode empfängt, zeigt sie die entsprechenden Informationen an. Beachten Sie die Bedienungsanleitung Ihrer Alarmzentrale, um den Lernvorgang abzuschließen.
Nachdem die Alarmzentrale das Signal von der Fernbedienungstastatur empfangen hat, sendet sie eine Bestätigung an die Fernbedienungstastatur zurück. Die Fernbedienungstastatur gibt daraufhin 3 Pieptöne aus, um den Empfang der Bestätigung zu bestätigen.
WICHTIGER HINWEIS:
Wenn die Fernbedienungstastatur keine 3 Pieptöne ausgibt, wiederholen Sie bitte den Lernvorgang.
Schritt 3. Nachdem die Fernbedienungstastatur eingelernt wurde, versetzen Sie die Alarmzentrale in den Walk-Test-Modus, halten Sie die Fernbedienungstastatur an der gewünschten Position und senden Sie den Lerncode an die Alarmzentrale, um zu bestätigen, dass sich diese Position innerhalb der Signalreichweite der Alarmzentrale befindet. Um den Lerncode zu senden, drücken Sie entweder im Testmodus die ＊ Taste und anschließend die 7 Taste, oder drücken Sie im normalen Betriebsmodus gleichzeitig die Tasten # und ＊.
Schritt 4. Wenn Sie zufrieden sind, dass die Fernbedienungstastatur an der gewählten Position funktioniert, können Sie mit der Montage der Fernbedienungstastatur gemäß den nachfolgend beschriebenen Schritten fortfahren (siehe Montage der Fernbedienungstastatur).
Schritt 5. Legen Sie Ihren eigenen KP-PIN-Code fest:
Wenn sich die Tastatur im Testmodus befindet, drücken Sie die ＊ Taste und anschließend die 6 Taste. Ein langer Piepton ertönt.
Geben Sie 0000 ein (Standard-PIN-Code)
Drücken Sie die Doppelpfeiltaste, die Fernbedienungstastatur gibt einen langen Piepton aus.
Geben Sie Ihren neuen 4-stelligen Code ein.
Drücken Sie die # Taste, die Fernbedienungstastatur gibt einen langen Piepton aus. Der neue PIN-Code ist nun aktiviert.
Schritt 6. Drücken Sie die Unscharf-Taste zweimal, um den Testmodus zu verlassen. Die Installation ist damit abgeschlossen.
Montage der Fernbedienungstastatur
Entfernen Sie die Frontabdeckung.
Verwenden Sie die 2 Montagelöcher der Rückwand als Schablone und markieren Sie die Positionen an der geeignetsten Stelle.
Setzen Sie die Dübel ein, wenn die Montage auf Putz- oder Ziegeloberflächen erfolgt.
Schrauben Sie die Fernbedienungstastatur auf die Dübel.
Bringen Sie die Frontabdeckung wieder an.
Systemmodus-Steuerung
Nachdem das Keypad in die Alarmzentrale eingelernt wurde, kann der Benutzer das System über das Keypad umschalten.
Es gibt zwei Möglichkeiten, das System scharf zu schalten.
Außer-Haus-scharf / Zuhause-scharf schalten durch Eingabe des Benutzer-PIN-Codes der Alarmzentrale.
Außer-Haus-scharf / Zuhause-scharf schalten ohne Eingabe des Benutzer-PIN-Codes der Alarmzentrale. Das Unscharfschalten des Systems erfordert immer die Eingabe des Benutzer-PIN-Codes der Alarmzentrale.
Das Keypad-Modell KP-23B-EL-NTF1 unterstützt sowohl 4-stellige als auch 6-stellige PIN-Codes.
Das Keypad-Modell KP-23B-EL-NT unterstützt nur 4-stellige PIN-Codes.
Scharf/Zuhause-scharf schalten mit PIN-Code der Alarmzentrale
Drücken Sie im Testmodus die Taste ＊ und anschließend die Taste 9, um die Funktion Scharf/Zuhause-scharf schalten mit PIN-Code zu aktivieren (Standard).
Scharf-Modus aktivieren: Geben Sie einen beliebigen Benutzercode der Alarmzentrale ein und drücken Sie die Taste Außer-Haus-scharf. Wenn keine Störung an der Alarmzentrale vorliegt und die Scharfschaltung erfolgreich ist, leuchtet die rote Status-LED dauerhaft, begleitet von einem langen Signalton.
Zuhause-Modus aktivieren: Geben Sie einen beliebigen Benutzercode der Alarmzentrale ein und drücken Sie die Taste Zuhause-scharf. Wenn keine Störung an der Alarmzentrale vorliegt und die Scharfschaltung erfolgreich ist, blinkt die rote Status-LED 4-mal, begleitet von 3 Signaltönen.
Rückkehr in den Unscharf-Modus: Geben Sie einen beliebigen Benutzercode der Alarmzentrale ein und drücken Sie die Taste Unscharf. Wenn das Unscharfschalten erfolgreich ist, leuchtet die blaue Status-LED dauerhaft, begleitet von 2 Signaltönen.
Scharf/Zuhause-scharf schalten ohne PIN-Code der Alarmzentrale
Drücken Sie im Testmodus die Taste ＊ und anschließend die Taste 8, um die Funktion Scharf/Zuhause-scharf schalten ohne PIN-Code zu aktivieren.
Scharf-Modus aktivieren: Drücken Sie die Taste Außer-Haus-scharf. Wenn keine Störung an der Alarmzentrale vorliegt und die Scharfschaltung erfolgreich ist, leuchtet die rote Status-LED dauerhaft, begleitet von einem langen Signalton.
Zuhause-Modus aktivieren: Drücken Sie die Taste Zuhause-scharf. Wenn keine Störung an der Alarmzentrale vorliegt und die Scharfschaltung erfolgreich ist, blinkt die rote Status-LED 4-mal, begleitet von 3 Signaltönen.
Rückkehr in den Unscharf-Modus: Geben Sie einen beliebigen Benutzercode der Alarmzentrale ein und drücken Sie die Taste Unscharf. Wenn das Unscharfschalten erfolgreich ist, leuchtet die blaue Status-LED dauerhaft, begleitet von 2 Signaltönen.
Zweitasten-Alarmfunktion
Panik-Alarm — Drücken Sie gleichzeitig die Tasten 1 und 3, um einen Panik-Alarm auszulösen.
Feuer-Alarm — Drücken Sie gleichzeitig die Tasten 4 und 6, um einen Feuer-Alarm auszulösen.
Medizinischer Alarm — Drücken Sie gleichzeitig die Tasten 7 und 9, um einen medizinischen Alarm auszulösen.
Hinweis:
Die Zweitasten-Alarmfunktion ist standardmäßig deaktiviert. Informationen zur Aktivierung finden Sie im Abschnitt Testmodus.
Allgemeiner Betrieb
Wenn ein Alarmspeicher vorliegt, leuchten die blaue Status-LED und die Störungs-LED, begleitet von 5 Signaltönen (abhängig von der Alarmzentrale).
Testmodus aufrufen — Geben Sie den Keypad-PIN-Code ein und drücken Sie anschließend die Taste ＊.
Panik-Alarm — Drücken Sie gleichzeitig die Taste 1 und die Taste 3. (falls die Funktion aktiviert ist)
Feuer-Alarm — Drücken Sie gleichzeitig die Taste 4 und die Taste 6. (falls die Funktion aktiviert ist)
Medizinischer Alarm — Drücken Sie gleichzeitig die Taste 7 und die Taste 9. (falls die Funktion aktiviert ist)
Status der Alarmzentrale prüfen — Im Normalmodus Taste drücken.
Rote LED an: Das System befindet sich im Außer-Haus-Modus.
Rote LED blinkt: Das System befindet sich im Zuhause-Modus.
Blaue LED an: Aktivierung des Unscharf-Modus.
Blaue LED blinkt: Fehler aufgrund folgender Ursachen:
Innerhalb von 4 Sekunden wurde keine Antwort von der Alarmzentrale gesendet.
Der PIN-Code war falsch.
Anforderung des Zuhause-Modus während des Scharf-Modus.
Anforderung der Zwangsscharfschaltung.
Störungsbedingungen
Wenn sich das Remote-Keypad im NORMALEN BETRIEBSMODUS befindet,
Wenn innerhalb der Alarmzentrale eine Störungsbedingung vorliegt und das Keypad zum Scharfschalten der Zentrale verwendet wird, blinken die blaue Status-LED und die gelbe Störungs-LED des Keypads 4-mal, begleitet von 3 Signaltönen, um die Störungsbedingung anzuzeigen.
Der Benutzer kann die Alarmzentrale zwangsweise scharf schalten, indem er den Scharfschaltvorgang erneut durchführt.
Wenn das Keypad zum Unscharfschalten der Zentrale verwendet wird, leuchtet die aktive blaue LED dauerhaft, begleitet von zwei kurzen Signaltönen, was den normalen Betrieb anzeigt. Bei einer Störungssituation ertönt der Signalton 5-mal, und sowohl die blaue Status-LED als auch die gelbe Störungs-LED leuchten 5 Sekunden lang.
Wenn sich die Alarmzentrale im Scharf-Modus befindet, können Sie den Zuhause-Modus NICHT über das Remote-Keypad aktivieren. Die blaue Status-LED blinkt 4-mal, um einen Übertragungsfehler anzuzeigen.
Wenn Sie 4-mal einen falschen KP-PIN-Code eingeben, deaktiviert das KP die Tasteneingabe für 1 Minute, was durch 3-maliges Blinken aller LEDs und 6 Signaltöne angezeigt wird. Nach 1 Minute gibt das KP einen langen Signalton aus, um anzuzeigen, dass die Tastenfunktion wieder normal funktioniert.
Anhang
Falls Sie den Keypad-PIN-Code vergessen haben oder ein Fehler bei der Remote-Tastatur aufgetreten ist, können Sie die Remote-Tastatur auf die Werkseinstellungen zurücksetzen. Beim Zurücksetzen auf Werkseinstellungen wird der Keypad-PIN-Code auf 0000 zurückgesetzt. Die Tastatur muss nach dem Zurücksetzen auch erneut an der Alarmzentrale angelernt werden.
Zurücksetzen auf Werkseinstellungen:
Schritt 1 Entfernen Sie die Batterien und lösen Sie den Sabotagekontakt.
Schritt 2 Halten Sie die Taste 3 gedrückt, während Sie die Batterie einlegen.
Schritt 3 Halten Sie die Taste 3 weiterhin gedrückt, bis drei kurze Signaltöne den erfolgreichen Reset anzeigen.
Schritt 4 Lassen Sie die Taste 3 los, der Reset-Vorgang ist abgeschlossen.
Wann immer die Tastatur von der Alarmzentrale entfernt wird, sollte sie ebenfalls auf Werkseinstellungen zurückgesetzt werden, um ihren Speicher der Alarmzentrale zu löschen.
Quelle und englisches Original: VESTA Guide – VESTA-237. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
