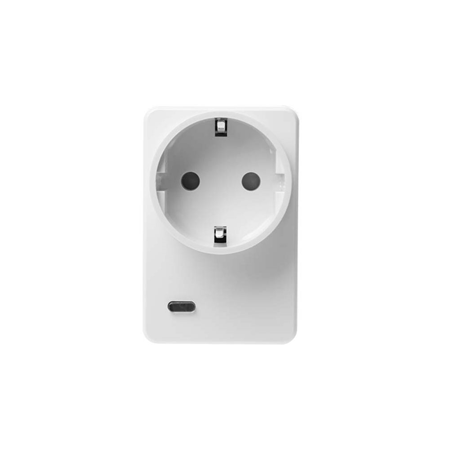

PSM-29-F1
Power Switch Serie
Einführung
Die Power Switch Serie ist dafür konzipiert, dass der Benutzer ein daran angeschlossenes Gerät ferngesteuert ein- und ausschalten kann.
Die Power Switch Serie umfasst folgende Modelle:
PSS-29-F1: Power Switch
PSM-29-F1: Power Switch mit Zähler
Das Modell PSM-29-F1 verfügt über einen integrierten Stromzähler zur Messung des Stromverbrauchs. Die erfassten Energiedaten werden an die Alarmzentrale gemeldet.
Die Einbindung des Power Switch in Ihr Hausautomationssystem ermöglicht Ihnen die komfortable Steuerung von Haushaltsgeräten zu Komfort- oder Energiesparzwecken.

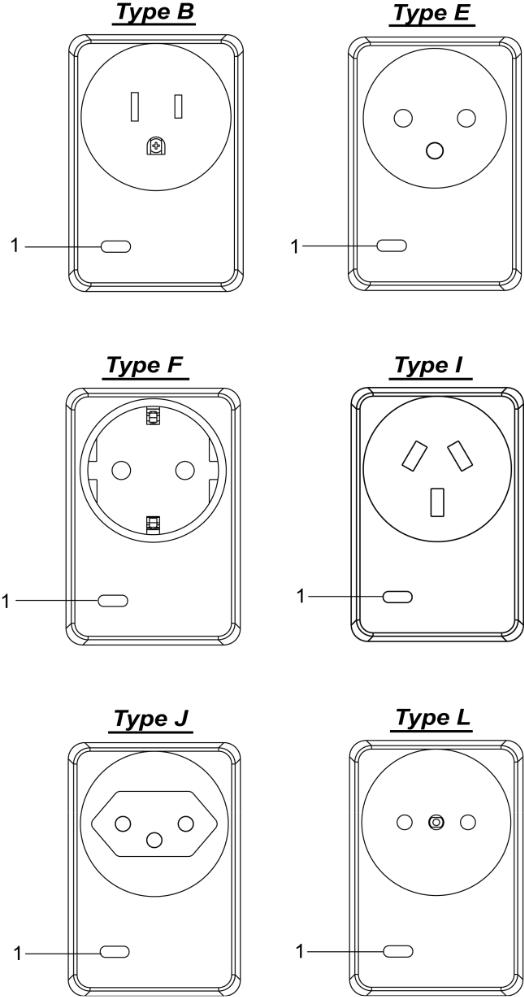

Teilebezeichnung
1. Testtaste bzw. LED-Anzeige
Die Testtaste dient gleichzeitig als LED-Anzeige. Die Testtaste wird zur Steuerung des Power Switch verwendet. Die LED-Anzeige zeigt den Status des Power Switch an.
LED-Anzeige:
Die LED-Anzeige leuchtet unter folgenden Bedingungen:
An: Der Power Switch ist eingeschaltet.
Aus: Der Power Switch ist ausgeschaltet.
Blinkt zweimal: Beim Einschalten.
Blinkt langsam: Im Anlernmodus.
Blinkt dreimal: Wenn das Anlernen erfolgreich war.
Blinkt kurz: HF-Signalübertragung
Verwendung der Testtaste:
Drücken Sie die Taste, um den Power Switch ein- oder auszuschalten
Halten Sie die Taste 3 Sekunden lang gedrückt, um einen Anlerncode zu senden.
Halten Sie die Taste beim Einschalten des Power Switch gedrückt und lassen Sie sie los, sobald die LED aufleuchtet, um einen Werksreset durchzuführen
Erste Schritte
Schritt 1: Stecken Sie den Power Switch in die Steckdose.
Schritt 2: Versetzen Sie die Alarmzentrale in den Anlernmodus.
Schritt 3: Halten Sie die Testtaste am Power Switch 3 Sekunden lang gedrückt, um einen Anlerncode zu senden.
Schritt 4: Die LED beginnt langsam zu blinken, was anzeigt, dass sich der Power Switch im Anlernmodus befindet.
Schritt 5: Wenn die Alarmzentrale das Signal vom Power
Switch empfängt, zeigt sie die entsprechenden Informationen an. Weitere Hinweise zum Abschluss des Anlernvorgangs finden Sie in der Anleitung der Alarmzentrale.
Schritt 6: Wenn der Power Switch den Anlerncode von der Alarmzentrale empfängt, blinkt die LED des Power Switch 3-mal und erlischt anschließend, um anzuzeigen, dass der Anlernvorgang abgeschlossen ist.
Hinweis:
Nach dem Aufrufen des Anlernmodus verlässt der Power Switch diesen nicht automatisch, es sei denn, er erhält eine Bestätigung von der Alarmzentrale oder die Testtaste wird gedrückt.
Wenn der Power Switch bereits in einem Alarmzentralensystem vorhanden ist, müssen Sie den Power Switch zunächst aus dieser Alarmzentrale entfernen, bevor Sie ihn in eine andere Alarmzentrale anlernen können.
Gehtest
Um zu testen, ob der Power Switch mit der Alarmzentrale kommunizieren kann:
Versetzen Sie die Alarmzentrale in den Gehtest-Modus.
Drücken Sie die Testtaste am Power Switch.
Die Alarmzentrale sollte anzeigen, ob sich der Power Switch innerhalb der Reichweite befindet (bitte beachten Sie die Bedienungsanleitung der Alarmzentrale).
Überwachung
Nachdem der Power Switch erfolgreich in die Alarmzentrale eingelernt wurde, sendet das Gerät automatisch in zufälligen Abständen von 30 bis 50 Minuten ein Überwachungssignal zusammen mit dem Ein/Aus-Status an die Alarmzentrale.
Wenn die Alarmzentrale innerhalb des voreingestellten Zeitraums kein Signal vom Power Switch erhalten hat, zeigt die Alarmzentrale auf ihrem Display an, dass der betreffende Power Switch ein Signalausfallproblem aufweist.
Betrieb
Installation
Stecken Sie den Power Switch in eine Steckdose und schließen Sie anschließend das Gerät an die Buchse des Power Switch an. Das Gerät muss sich im Zustand EIN befinden.
Gerätesteuerung
Nachdem der Power Switch erfolgreich in die Alarmzentrale eingelernt wurde, kann die Alarmzentrale den Power Switch fernbedienen, um das Gerät ein-/auszuschalten. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch Ihrer Alarmzentrale.
Sie können auch die Taste am Power Switch drücken, um dessen Ein-/Aus-Zustand umzuschalten
Wenn der Power Switch aus der Steckdose gezogen wird, werden nach erneutem Einstecken des Power Switch sein vorheriger Ein-/Aus-Zustand sowie die aktuellen Energieausgabedaten (nur PSM-29-F1) an die Alarmzentrale übermittelt.
Energieverbrauchsüberwachung (nur für PSM-29-F1)
Mit einem integrierten Stromzähler zur Messung des Stromverbrauchs übermittelt der PSM-29-F1 Power Meter Switch Stromverbrauchsdaten an die Alarmzentrale, wenn:
der Power Meter Switch ein-/ausgeschaltet wird.
sich die Energieausgabe des Power Switch um +/- 2W ändert.
der akkumulierte Stromverbrauch um 0,2 kW/h ansteigt.
Maximale Betriebslast
Bei 110V: Die maximale Betriebslast beträgt 1760W und 16A.
Bei 230V: Die maximale Betriebslast beträgt 3680W und 16A.
Bei Überhitzung schaltet der Power Switch die Stromversorgung als Sicherheitsmaßnahme automatisch ab. Die LED-Anzeige blinkt schnell. Nach der Abschaltung nimmt der Power Switch den normalen Betrieb wieder auf, sobald die Temperatur unter den Schwellenwert fällt.
Hinweis:
Die maximale Betriebslast von Typ B beträgt 110V, 1650W und 15A, was von der oben genannten maximalen Betriebslast für 110V und 230V abweicht.
Werksreset
Durch das Zurücksetzen des Power Switch auf die Werkseinstellungen wird sein Speicher gelöscht und er wird auf die werkseitigen Standardeinstellungen zurückgesetzt.
Halten Sie die Testtaste gedrückt, während Sie den Power Switch einschalten, und lassen Sie die Taste los, sobald die LED aufleuchtet, um den Werksreset durchzuführen.
