GDC-3
Z-Wave Garagentor-Steuerung
Einführung
VESTA-220 ist eine Z-Wave Garagentor-Steuerung, die an den Garagentorantrieb angeschlossen wird. Nach dem Beitritt zu einem Z-Wave-Netzwerk kann GDC-3 Befehle über das Z-Wave-Netzwerk empfangen, um den angeschlossenen Garagentorantrieb zu aktivieren, was eine komfortable Bedienung zum ferngesteuerten Öffnen oder Schließen des Garagentors ermöglicht.
GDC-3 enthält außerdem einen Garagentor-Neigungssensor (Tilt-GDC3), der an einem Schwingtor montiert werden kann, oder einen Garagentorkontakt (DC-16SL-GDC3 / DC-32-EX-GDC3), der an einem horizontal öffnenden Garagentor verwendet werden kann, um den Status des Garagentors zu melden, wenn das Garagentor „offen“ oder „geschlossen“ ist.
Bevor sich das aktivierte Garagentor zu bewegen beginnt, blinken die Warn-LEDs am GDC-3 und die eingebaute Sirene gibt Alarmtöne aus.
Z-Wave ist ein Funkkommunikationsprotokoll, das energiesparende HF-Funktechnik nutzt. Die Z-Wave Garagentor-Steuerung ermöglicht den Zugriff auf die Klasse „S2 Unauthenticated“ und unterstützt sowohl die Z-Wave-SmartStart-Einbindung als auch die klassische Einbindung.

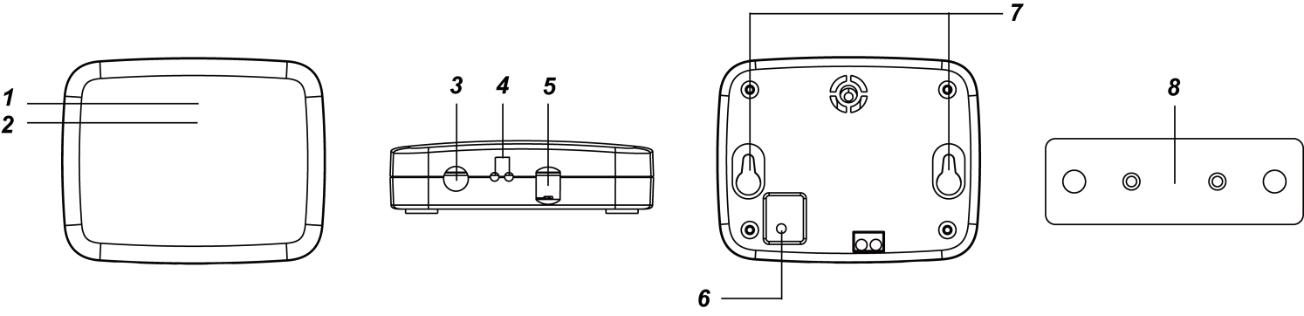

Teilebezeichnung
GDC-3 (Garagentor-Steuerung)
Grüne LED-Anzeige
Leuchtet dauerhaft: An die Stromversorgung angeschlossen.
Blinkt 5 Sekunden lang zusammen mit der roten LED: Bevor sich das Garagentor bewegt.
Rote LED-Anzeige
Blinkt einmal pro Sekunde: Im Lernmodus für Tilt-GDC3.
Blinkt einmal alle 5 Sekunden: Batterie des Tilt-GDC3 schwach
Blinkt 5 Sekunden lang zusammen mit der grünen LED: Bevor sich das Garagentor bewegt.
Funktionstaste
Drücken Sie die Taste 3-mal innerhalb von 1 Sekunde, um das Gerät in das Z-Wave-Netzwerk ein- oder auszuschließen.
Halten Sie die Taste 10 Sekunden lang gedrückt, um einen Werksreset durchzuführen.
Drücken Sie die Taste einmal, um das Garagentor zu öffnen/schließen.
Anschlussklemmen
Schließen Sie diese an die Klemmen der Tastwandkonsole am Garagentorantrieb an.
DC-Buchse (mit Verriegelungsfunktion)
Stecken Sie ein DC 9V1A Netzteil ein und drehen Sie es um 90 Grad im Uhrzeigersinn in die Verriegelungsposition. Um das Netzteil zu entfernen, drehen Sie es um 90 Grad gegen den Uhrzeigersinn zurück in die ursprüngliche Offen-Position und nehmen Sie es heraus.
Lerntaste
Verwenden Sie ein spitzes Werkzeug, um die Lerntaste einmal zu drücken und den Lernmodus für den Tilt-GDC3 zu aktivieren.
Montagebohrungen
Montagehalterung
Tilt-GDC3 (Garagentor-Neigungssensor)
Testtaste / LED-Anzeige
Testtaste:

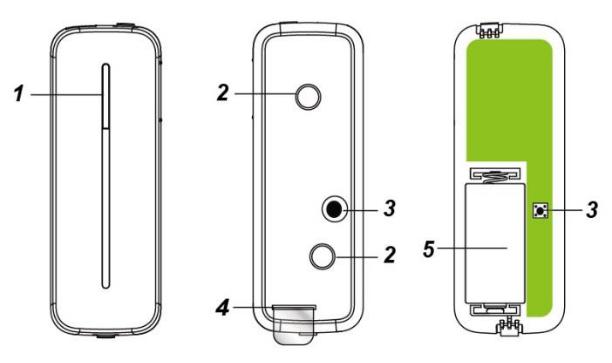

Drücken Sie die Testtaste, um einen Lerncode an den GDC-3 zu übertragen.
Drücken Sie die Testtaste, um die Position des Garagentors zu melden und den Testmodus für 3 Minuten zu aktivieren. Im Testmodus leuchtet die LED auf, sobald der Garagentor-Neigungssensor ausgelöst wird.
LED-Anzeige:
Die LED blinkt 3-mal, wenn ein Lerncode übertragen wird.
Die LED leuchtet auf, sobald das Gerät im Testmodus ausgelöst wird.
Die LED leuchtet auf, sobald der Sabotageschalter ausgelöst wird.
(Tür geöffnet) Bei einem Gerätefehler oder im Testmodus blinkt die LED 6-mal.
(Tür geschlossen) Bei einem Gerätefehler oder im Testmodus blinkt die LED 6-mal. Nach 10 Sekunden blinkt die LED 3-mal.
Wenn die Batterie erschöpft ist, stellt der Garagentor-Neigungssensor alle Funktionen ein, und die LED blinkt alle 4 Sekunden.
Montagebohrungen
Dient zur Befestigung und Verschraubung des Garagentor-Neigungssensors direkt am oberen Teil des Garagentors.
3. Sabotageschalter
Wenn der Garagentor-Neigungssensor montiert ist, wird der Sabotageschalter vollständig gegen das Garagentor gedrückt.
Wenn die Geräteabdeckung geöffnet oder das Gerät von der Montagefläche entfernt wird, wird der Sabotageschalter ausgelöst.
Die LED blinkt 6-mal und sendet ein Sabotagesignal, um den/die Benutzer über diesen Zustand zu informieren.
Batterieisolierung
Batteriefach
Der Garagentor-Neigungssensor wird von einer CR123 3V Lithium-Batterie mit Strom versorgt. Bei niedriger Batteriespannung wird ein Signal für schwache Batterie an die Alarmzentrale gesendet, um den/die Benutzer über diesen Zustand zu informieren.
DC-16SL-GDC3 (Garagentorkontakt)

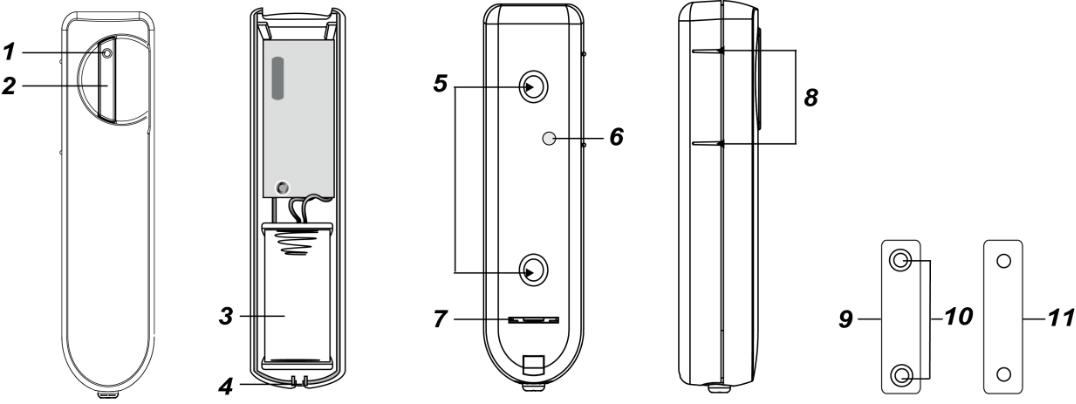

1. LED-Anzeige
Im normalen Betriebsmodus bleibt die LED-Anzeige ausgeschaltet, außer in folgenden Situationen:
– Wenn der Sabotageschalter des Türkontakts ausgelöst wird.
Jedes Mal, wenn der Türkontakt aufgrund einer Sabotageauslösung oder eines niedrigen Batteriestands aktiviert wird.
Jedes Mal, wenn der Türkontakt aktiviert wird und im Testmodus ein Signal überträgt.
Testtaste
Drücken Sie die Testtaste, um einen Lerncode an den GDC-3 zu übertragen.
Drücken Sie die Testtaste, um die Position des Garagentors zu melden und den Testmodus für 3 Minuten zu aktivieren. Im Testmodus leuchtet die LED auf, sobald der Türkontakt aktiviert wird.
Batteriefach
Der Türkontakt wird von einer 3V CR2 Lithium-Batterie mit Strom versorgt. Bei niedriger Batteriespannung wird ein Signal für schwache Batterie an die Alarmzentrale gesendet, um den/die Benutzer über diesen Zustand zu informieren.
Schraubloch für Abdeckungsbefestigung
Ausbrechöffnungen
Sabotageschalter
Er dient dem Schutz vor unbefugter Entfernung vom Montageort, dem Öffnen der Abdeckung oder einer instabilen Installation. Wenn der Sabotageschalter ausgelöst wird, wird ein Sabotagesignal über den GDC-3 an die Alarmzentrale gemeldet, und die LED leuchtet zusätzlich auf.
Batterieisolierungsöffnung
Rippenmarkierungen
Magnet
Montieren Sie den Magneten auf der Seite des Türkontakts, an der sich 2 Rippenmarkierungen befinden, welche die Position des internen Magnetschalters anzeigen. Der Türkontakt sollte entweder aufrecht oder umgekehrt installiert werden, um sicherzustellen, dass die mit Rippen markierte Seite dem Magneten zugewandt ist.
Schraubloch für Magnet
Magnet-Abstandshalter

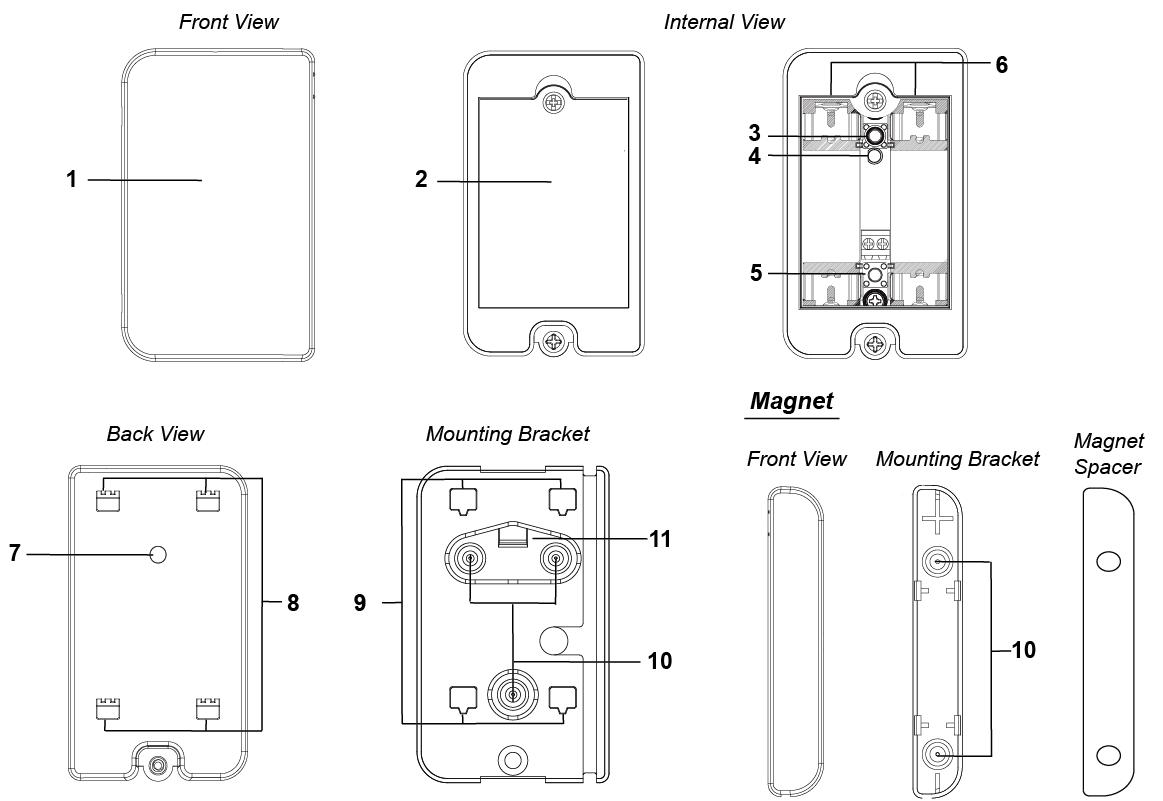

DC-32-EX-GDC3 (Garagentorkontakt für den Außenbereich)
Schutzabdeckung
Batterieabdeckung
Vorderer Sabotageschalter
Wenn die Batterieabdeckung entfernt wird, wird der vordere Sabotageschalter ausgelöst.
LED-Anzeige
Lern-/Testtaste
Verwenden Sie ein spitzes Werkzeug, um die Taste zu drücken und einen Lerncode zu übertragen oder den Testmodus für 3 Minuten zu aktivieren.
Drücken Sie die Testtaste, um die Position des Garagentors zu melden und den Testmodus für 3 Minuten zu aktivieren.
Im Testmodus leuchtet die LED auf, sobald der Türkontakt aktiviert wird.
Batteriefach
Der Türkontakt verwendet zwei AA L91 Lithium-Batterien als Stromquelle.
Hinterer Sabotageschalter
Wenn der Türkontakt von der Montagefläche entfernt wird, wird der hintere Sabotageschalter ausgelöst.
Haken
Verriegelungsöffnungen
Ausbrechöffnungen
Sollbruchstelle
Erste Schritte
Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 in GDC-3 einlernen
Schalten Sie Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 ein und verbinden Sie GDC-3 mit der Stromversorgung.
Verwenden Sie ein spitzes Werkzeug, um die Lerntaste von GDC-3 einmal zu drücken und den Lernmodus zu aktivieren. GDC-3 gibt einen Signalton aus, und die rote LED beginnt zu blinken.
Drücken Sie die Testtaste von Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3, um einen Lerncode an GDC-3 zu senden. Die LED blinkt dabei 3 Mal.
Bei erfolgreichem Einlernen gibt GDC-3 2 Signaltöne zur Bestätigung aus. Wurde Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 bereits in GDC-3 eingelernt, gibt GDC-3 einen Di-Do-Ton aus, um den Benutzer darauf hinzuweisen.
Verwenden Sie ein spitzes Werkzeug, um die Lerntaste von GDC-3 erneut zu drücken und zum Normalmodus zurückzukehren. Die rote LED erlischt. Alternativ verlässt GDC-3 den Lernmodus nach 1 Minute Inaktivität automatisch mit 5 Signaltönen.
Hinweis:
Die Garage Door Control unterstützt nur einen Sensor. Wird ein zweiter Sensor (entweder Kippsensor oder Türkontakt) in GDC-3 eingelernt, wird der alte Sensor durch den neu eingelernten Sensor ersetzt.
GDC-3 zum System hinzufügen (Einbindung)
Das Gerät unterstützt sowohl den klassischen Einbindungsprozess als auch den SmartStart-Einbindungsprozess.
Klassische Einbindung
Verbinden Sie GDC-3 mit der Stromversorgung
Versetzen Sie das Z-Wave-Gateway oder die Alarmzentrale in den Einbindungsmodus (bitte beachten Sie die Bedienungsanleitung des Z-Wave-Gateways oder der Alarmzentrale).
Drücken Sie innerhalb von 1 Sekunde die Funktionstaste 3 Mal.
Beachten Sie die Bedienungsanleitung des Z-Wave-Gateways oder der Alarmzentrale, um den Hinzufügeprozess abzuschließen.
Wurde die Garage Door Control bereits in ein anderes Z-Wave-Gateway/eine andere Alarmzentrale hinzugefügt/eingebunden, oder kann sie nicht in das aktuelle Z-Wave-Gateway/die aktuelle Alarmzentrale hinzugefügt werden, versuchen Sie zunächst, das Gerät zu entfernen (siehe Gerät entfernen).
SmartStart-Einbindung
SmartStart-fähige Produkte können einem Z-Wave-Netzwerk hinzugefügt werden, indem der auf dem Produkt aufgedruckte Z-Wave-QR-Code mit einem Controller gescannt wird, der SmartStart-Einbindung unterstützt. Es ist keine weitere Aktion erforderlich, und das SmartStart-Produkt wird automatisch innerhalb von 10 Minuten hinzugefügt, nachdem es in der Nähe des Netzwerks eingeschaltet wurde. Z-Wave SmartStart nutzt die DSK-Informationen des Geräts, um den Einbindungsprozess zu verbessern und zu vereinfachen. DSK steht für Device Specific Key, der zur Authentifizierung und verschlüsselten Kommunikation verwendet wird. Die DSK-Informationen sind im QR-Code-Format gespeichert, der auf einem Etikett aufgedruckt und an der Vorderseite des Geräts angebracht ist, wie im Beispiel rechts gezeigt.

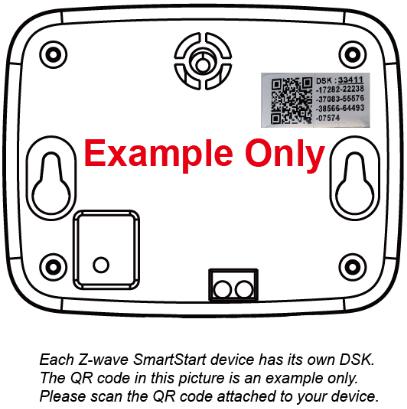

Scannen Sie den QR-Code auf der Rückseite von GDC-3, um die DSK-Informationen zu erhalten und an das Z-Wave-Gateway zu übertragen.
Verbinden Sie GDC-3 mit der Stromversorgung, eine SmartStart-Einbindungsanfrage wird automatisch an das Gateway gesendet.
Das Gateway bindet das Gerät automatisch ein, sobald es das Gerät durch Abgleich der Einbindungsanfrage mit dem erhaltenen DSK erkannt hat.
Hinweis:
Der DSK des Geräts wird nur während der Einbindung verwendet.
Der DSK kann ausgelesen werden, ohne dass GDC-3 eingeschaltet ist. Daher ist es möglich, das Gateway zur Einbindung des Geräts vorzubereiten, bevor die Garage Door Control installiert und eingeschaltet wird.
Wurde GDC-3 bereits in ein anderes Z-Wave-Gateway/eine andere Alarmzentrale eingebunden (eingelernt), schließen Sie es bitte zunächst aus (siehe Ausschluss), bevor Sie versuchen, es in das aktuelle Z-Wave-Gateway/die aktuelle Alarmzentrale einzubinden. GDC-3 sendet keine SmartStart-Einbindungsanfrage, wenn es sich bereits in einem Z-Wave-Gateway/einer Alarmzentrale befindet.
GDC-3 aus dem System entfernen (Ausschluss)
Die Garage Door Control muss aus dem bestehenden Z-Wave-Netzwerk entfernt werden, bevor sie einem anderen hinzugefügt wird.
Ausschlussmodus
Versetzen Sie das Z-Wave-Gateway oder die Alarmzentrale in den Ausschlussmodus (bitte beachten Sie die Bedienungsanleitung des Z-Wave-Gateways oder der Alarmzentrale).
Drücken Sie innerhalb von 1 Sekunde die Funktionstaste 3 Mal, und das Gerät wird aus dem Z-Wave-Netzwerk entfernt.
Werksreset
(Verwenden Sie den Werksreset nur, wenn die Alarmzentrale/das Gateway des Netzwerks fehlt oder nicht funktionsfähig ist).
Durch das Zurücksetzen des Geräts auf Werkseinstellungen wird es auf die Werkseinstellungen zurückgesetzt (d. h. nicht in ein Z-Wave-Netzwerk eingebunden).
Halten Sie die Funktionstaste des Geräts 10 Sekunden lang gedrückt, um einen Werksreset durchzuführen.
Hinweis:
Bevor Sie GDC-3 entfernen oder auf Werkseinstellungen zurücksetzen, stellen Sie bitte sicher, dass die DSK-Informationen des Geräts im Gateway entfernt wurden oder nicht vorhanden sind. Wenn Sie das Gerät entfernen oder auf Werkseinstellungen zurücksetzen, seine DSK-Informationen aber weiterhin im Gateway vorhanden sind, bindet das Gateway das Gerät automatisch erneut ein.
Reichweitentest
Um zu testen, ob die Garage Door Control mit dem Z-Wave-Gateway oder der Alarmzentrale kommunizieren kann:
Versetzen Sie das Gateway / die Alarmzentrale in den Reichweitentest-Modus (Walk Test).
Drücken Sie die Funktionstaste am Gerät.
Das Gateway / die Alarmzentrale sollte anzeigen, ob sich das Gerät innerhalb der Betriebsreichweite befindet (bitte beachten Sie die Bedienungsanleitung des Gateways / der Alarmzentrale).
Installation

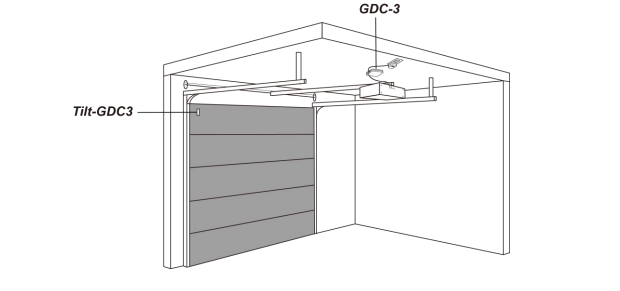

Montage des Garagentor-Neigungssensors (Tilt-GDC3)
Der Garagentor-Neigungssensor ist für die Montage an Kipp- oder Schwingtoren konzipiert und darf nicht an Rolltoren verwendet werden. Er meldet den Status des Garagentors, wenn dieses „offen“, „geschlossen“ oder in Bewegung ist.
Das Gerät muss senkrecht zum Boden montiert werden (bei der Montage sollte es nicht mehr als +-5 Grad geneigt sein).
Montieren Sie das Gerät auf einer trockenen und sauberen Oberfläche. Stellen Sie sicher, dass das Gerät mit der LED-Anzeige nach oben montiert wird.

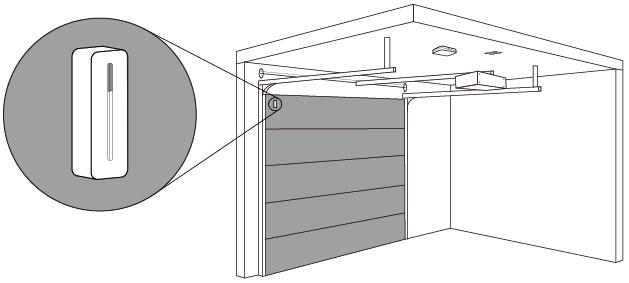

Der Garagentor-Neigungssensor sollte am obersten Paneel des Garagentors montiert werden, wie unten dargestellt.
Es gibt zwei Möglichkeiten, den Garagentor-Neigungssensor zu montieren. Schraubmontage:
Suchen Sie eine geeignete Stelle zur Montage des Garagentor-Neigungssensors. Die Montagefläche sollte sauber und trocken sein. Reinigen Sie die Montagefläche bei Bedarf gründlich.
Verwenden Sie die beiden Montagelöcher als Schablone, um Bohrlöcher zu markieren und zu bohren.
Verwenden Sie die mitgelieferten Dübel für die Montage in Putz/Mauerwerk. Schrauben Sie den Garagentor-Neigungssensor in die mitgelieferten Dübel. Stellen Sie sicher, dass die Dübel bündig mit der Montagefläche abschließen.5
Hinweis:
Verwenden Sie diese Montageart nur, wenn das Garagentor dicker als die Schraubenlänge ist.
Klebemontage:
Suchen Sie eine geeignete Stelle zur Montage des Garagentor-Neigungssensors. Die Montagefläche sollte sauber und trocken sein. Reinigen Sie die Montagefläche bei Bedarf gründlich.
Entfernen Sie eine Seite der Schutzfolie vom doppelseitigen Klebepad. Bringen Sie es an der Rückseite des Garagentor-Neigungssensors an und drücken Sie es 30 Sekunden lang fest, um einen guten Kontakt sicherzustellen.
Entfernen Sie die verbleibende Schutzfolie vom Klebepad und drücken Sie den Garagentor-Neigungssensor weitere 30 Sekunden lang fest an der gewünschten Stelle an. Bringen Sie das Klebepad nicht auf einer unebenen Oberfläche an und kleben Sie es nicht erneut auf.

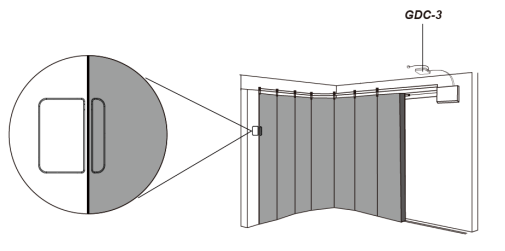

Montage des Garagentorkontakts (DC-16SL-GDC3)
Der Türkontakt ist für den Einsatz an horizontal öffnenden Garagentoren konzipiert, um den Status des Garagentors zu melden, wenn dieses „offen“ oder „geschlossen“ ist.
Bitte montieren Sie den Türkontakt am eher feststehenden Objekt (z. B. dem Türrahmen) und den Magneten am eher beweglichen Objekt (z. B. dem Garagentor).
Montieren Sie den Magneten mit den mitgelieferten Schrauben. Richten Sie den Magneten anhand der Rippenmarkierung am Türkontakt aus.
Verwenden Sie bei Bedarf den Magnet-Abstandshalter, um den Magneten besser an den Rippenmarkierungen auszurichten.
Hinweis:
Der Magnet sollte bei geschlossenem Tor nicht mehr als 15mm vom Türkontakt entfernt sein.
Die beiden mitgelieferten weißen Kappen können aus optischen Gründen in die Schraubenlöcher des Magneten eingesetzt werden.
Es gibt zwei Möglichkeiten, den Türkontakt zu montieren: selbstklebende Montage oder Schraubmontage.
Selbstklebende Montage:
Die Montagefläche sollte sauber, trocken und glatt sein. Reinigen Sie die Montagefläche bei Bedarf mit einem geeigneten Entfetter.
Entfernen Sie eine Seite der Schutzfolie vom doppelseitigen Klebepad. Bringen Sie das Klebepad an der Rückseite des Geräts an und drücken Sie es 30 Sekunden lang fest, um einen guten Kontakt sicherzustellen.
Entfernen Sie die verbleibende Schutzfolie vom Klebepad und drücken Sie den Türkontakt 30 Sekunden lang fest an der gewünschten Stelle an.
Hinweis:
Verwenden Sie die Klebepad-Montagemethode nicht auf einer Oberfläche mit abblätternder oder rissiger Farbe oder auf einer rauen Oberfläche.
Bitte kleben Sie das 3M-Klebepad nicht erneut auf. Es kann nicht wiederverwendet werden
Schraubmontage:
Der Sockel verfügt über zwei Ausbrechstellen, an denen der Kunststoff dünner ist, für Montagezwecke.
So montieren Sie den Türkontakt:
Entfernen Sie die Abdeckung, indem Sie die Sicherungsschraube der Abdeckung mit einem Kreuzschlitzschraubendreher lösen.
Brechen Sie die Ausbrechstellen am Sockel durch.
Verwenden Sie die Löcher als Schablone und bohren Sie zwei Löcher.
Setzen Sie bei Montage in Putz oder Mauerwerk Dübel ein.
Schrauben Sie den Sockel mit einem Kreuzschlitzschraubendreher in den Dübel.
Bringen Sie die Abdeckung am Sockel an und ziehen Sie die Sicherungsschraube der Abdeckung fest.

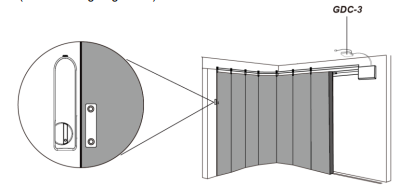

Montage des Garagentorkontakts für den Außenbereich (DC-32-EX-GDC3)
Der wasserdichte Türkontakt ist für den Einsatz an horizontal öffnenden Garagentoren konzipiert, um den Status des Garagentors zu melden, wenn dieses „offen“ oder „geschlossen“ ist.

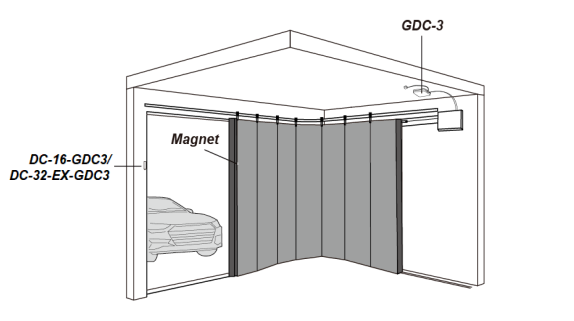

Es wird empfohlen, den Türkontakt am festen Rahmen des Garagentors und den Magneten am Garagentor selbst anzubringen.

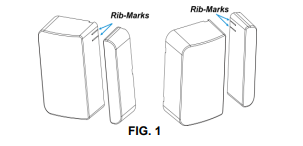

Die Rippenmarkierungen am Magneten und am Türkontakt müssen ausgerichtet sein (ABB. 1).
Der Magnet sollte bei geschlossenem Tor nicht mehr als 3 cm von der markierten Seite des Türkontakts entfernt sein.
Der Türkontakt verfügt an seiner Rückabdeckung über einen Rücksabotageschalter. Stellen Sie sicher, dass das Gerät so in der Halterung positioniert ist, dass die Feder des Sabotageschalters gegen den Sollbruchbereich drückt, der lose mit der Halterung verbunden ist.
Wird der Türkontakt gewaltsam von der Wand entfernt, bricht der Sollbruchbereich von der Halterung ab und bleibt an der Montagefläche haften, wodurch der Sabotageschalter ausgelöst wird.
So montieren Sie den Türkontakt:

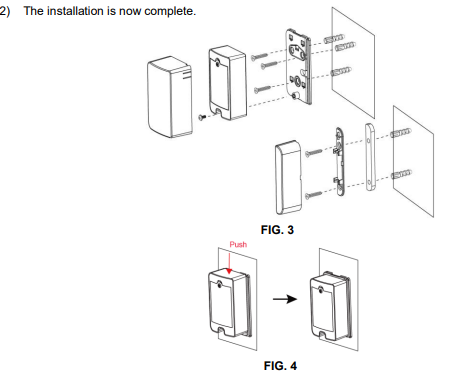

Die mitgelieferte Montagehalterung verfügt über 3 Ausbrechstellen, an denen der Kunststoff dünner ist und für Montagezwecke ausgebrochen werden kann. (ABB. 2)
Verwenden Sie die Montagehalterung als Schablone, um Löcher für Dübel in die Wand zu bohren. (ABB. 3)
Drücken Sie die Dübel hinein und befestigen Sie die Montagehalterung mit den Schrauben an der Wand.
Montieren Sie den Türkontakt, indem Sie die Haken an der Rückabdeckung des Türkontakts in die Verriegelungsöffnungen der Montagehalterung einhängen und dann nach unten drücken, um den Haken zu verriegeln. (ABB. 4)
Hinweis:
Stellen Sie sicher, dass der Rücksabotageschalter des Türkontakts gegen den Sollbruchbereich an der Montagehalterung drückt.
Ziehen Sie die unteren Befestigungsschrauben fest.
5. Bringen Sie die Schutzabdeckung wieder an.
Es gibt zwei Möglichkeiten, den Magneten zu montieren – Klebemontage und Schraubmontage.
Schraubmontage:
Schrauben Sie die Montagehalterung mit den beiden mitgelieferten Schrauben an das Tor.
Bringen Sie den Magneten an der Montagehalterung an.
Hinweis:
Der mitgelieferte Magnet-Abstandshalter kann verwendet werden, wobei die Seite mit den schwarzen Beschriftungen die Montagehalterung berührt, zwischen Magnet und Tor, um die Ausrichtung und Montage zu erleichtern.
Klebemontage:
Alternativ können Sie das mitgelieferte doppelseitige Klebeband verwenden, um den Magneten direkt am Tor zu befestigen.
Stellen Sie sicher, dass die Montagefläche sauber, trocken und glatt ist, bevor Sie den mit doppelseitigem Klebeband beklebten Magneten am Tor anbringen, und dass der Magnet 30 Sekunden lang fest gegen das Tor gedrückt wird.
Die Installation ist nun abgeschlossen.
Montage der Garagentorsteuerung (GDC-3)
Die Garagentorsteuerung wird üblicherweise an der Decke in der Nähe des Garagentorantriebs und der Steckdose montiert.
Trennen Sie vor der Installation die Stromversorgung des Garagentorantriebs.
Die Garagentorsteuerung GDC-3 muss in Sichtweite des Garagentors installiert werden, sodass sowohl optische als auch akustische Signale deutlich gesehen und gehört werden können.
Verwenden Sie die Montagehalterung als Schablone, markieren Sie die beiden Montagelöcher, bohren Sie Löcher an der Montagestelle und setzen Sie bei Bedarf Dübel ein.
Schrauben Sie die Montagehalterung mit den beiden nach außen weisenden Haken an der markierten Stelle fest.
Hängen Sie die Garagentorsteuerung an der Wandmontagehalterung ein (mit den Montagelöchern der Garagentorsteuerung).
Drücken Sie die Garagentorsteuerung (in die im Bild unten angegebene Richtung), um sie in der Montagehalterung zu verriegeln.

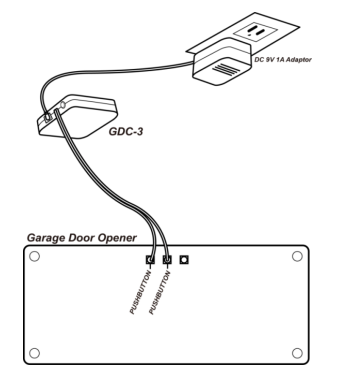

Verbinden Sie die Anschlüsse des GDC-3 mit den Anschlüssen der Tasterwandkonsole am Garagentorantrieb. Jede Leitung kann mit jedem Anschluss verbunden werden. (Die Anschlüsse der Wandkonsole können mit „PWC“, „WC“, „PB“, „PUSHBUTTON“ oder „RED“ und „WHITE“ bezeichnet sein. Bezeichnungen und Positionen der Anschlüsse variieren je nach Modell.)
Schließen Sie das Netzteil mit DC 9V 1A Ausgangsleistung an und verbinden Sie es mit der Stromversorgung.
Stellen Sie die Stromversorgung Ihres Garagentorantriebs wieder her.
Betrieb
Betrieb des Garagentors
Nachdem der GDC-3 in das Z-Wave-Netzwerk aufgenommen wurde, kann das Z-Wave-Gateway das Garagentor ferngesteuert mit Z-Wave-Befehl öffnen oder schließen
[COMMAND_CLASS_BARRIER_OPERATOR] und [BARRIER_OPERATOR_SET], unter Verwendung folgender Parameter:
Öffnen: Zielwert = 0xFF
Schließen: Zielwert = 0x00
Alternativ können Benutzer die Funktionstaste einmal drücken, um das Garagentor zu öffnen/schließen.
Bevor sich das aktivierte Garagentor zu bewegen beginnt, blinken die Warn-LED-Anzeigen (Grün und Rot) und es ertönen 5 Sekunden lang Alarmtöne. Sobald sich das Garagentor zu bewegen beginnt, wird die Position des Garagentors an das Z-Wave-Gateway gemeldet.
Sobald der GDC-3 die Bewegung des Garagentors gestartet hat, müssen Sie 35 Sekunden warten, bis das Garagentor vollständig geöffnet oder geschlossen ist, bevor Sie einen zweiten Öffnen/Schließen-Befehl senden oder die Funktionstaste zum Öffnen/Schließen drücken können. Wird innerhalb von 35 Sekunden ein zweiter Befehl gesendet oder die Funktionstaste gedrückt, sendet der GDC-3 ein Besetzt-Signal an das Z-Wave-Gateway.
[COMMAND_CLASS_APPLICATION_STATUS] [APPLICATION_BUSY]
Status: 0x00
Wartezeit: 0x00
Befindet sich das Garagentor im geöffneten Zustand, ignoriert der GDC-3 jeden Öffnen-Befehl vom Z-Wave-Gateway. Befindet sich das Garagentor im geschlossenen Zustand, ignoriert der GDC-3 jeden Schließen-Befehl vom Z-Wave-Gateway.
Alarmlautstärke
Bevor sich das aktivierte Garagentor zu bewegen beginnt, blinken die Warn-LED-Anzeigen und es ertönen 5 Sekunden lang Alarmtöne. Benutzer können die Alarmlautstärke anpassen, indem sie einen Befehl über den Configuration-CC-Befehl vom Z-Wave-Gateway senden, unter Verwendung folgender Parameter:
S: Größe
D: Standard
Funktionen des Garagentor-Neigungssensors (Tilt-GDC3) / Türkontakts (DC-16SL-GDC3) / Außen-Türkontakts (DC-32-EX-GDC3)
Erkennung der Garagentorposition
Immer wenn sich die Position des Garagentors ändert, meldet Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 die Position des Tors an den GDC-3, und der GDC-3 meldet dies mit Z-Wave-Befehl an das Z-Wave-Gateway
Sabotageschutz
Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 ist durch einen Sabotageschalter geschützt. Wird das Gerät von der Montagefläche entfernt oder die Geräteabdeckung geöffnet, wird der Sabotageschalter aktiviert. Das Gerät sendet daraufhin ein Sabotage-offen-Signal an den GDC-3, und der GDC-3 meldet dies mit Z-Wave-Befehl [COMMAND_CLASS_NOTIFICATION] [NOTIFICATION_REPORT] an das Z-Wave-Gateway.
Offen: 00 00 00 FF 07 03 00 00
Geschlossen: 00 00 00 FF 07 00 01 03
Überwachungssignal
Der Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 sendet alle 15-20 Minuten ein Überwachungssignal zusammen mit der Position des Garagentors an den GDC-3. Der GDC-3 meldet dies mit [BARRIER_OPERATOR_REPORT] an das Z-Wave-Gateway.
Empfängt das Z-Wave-Gateway über einen voreingestellten Zeitraum keine Überwachungssignale vom Tilt-GDC3 / DC-16SL-GDC / DC-32-EX-GDC, wird eine Störungsmeldung „Außer Betrieb“ erzeugt.
Überwachungsfehler: 00 00 00 FF 06 49 00
Wiederherstellung: 00 00 00 FF 06 00 00 (Sowohl der Batteriestatus als auch das Überwachungssignal müssen wieder normal sein)
Batterie schwach
Der Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 verfügt über die Funktion der Erkennung schwacher Batterie. Ist die Batteriespannung niedrig, sendet der Neigungssensor / Türkontakt ein Signal für schwache Batterie an den GDC-3, und der GDC-3 meldet dies mit Z-Wave-Befehl [COMMAND_CLASS_NOTIFICATION] [NOTIFICATION_REPORT] an das Z-Wave-Gateway.
Batterie schwach: 00 00 00 FF 06 4A 00
Wiederherstellung: 00 00 00 FF 06 00 00 (Sowohl der Batteriestatus als auch das Überwachungssignal müssen wieder normal sein)
Z-Wave-Informationen
Gerätetyp: GENERIC_TYPE_ENTRY_CONTROL
Spezifischer Typ: SPECIFIC_TYPE_SECURE_BARRIER_ADDON
Symboltyp: ICON_TYPE_GENERIC_BARRIER
Rollentyp: Always On Slave (AOS)
Sicherheit: S2_UNAUTHENTICATED
Hersteller-ID: 0x018E
Produkttyp-ID: 0x0004
Produkt-ID: 0x0127

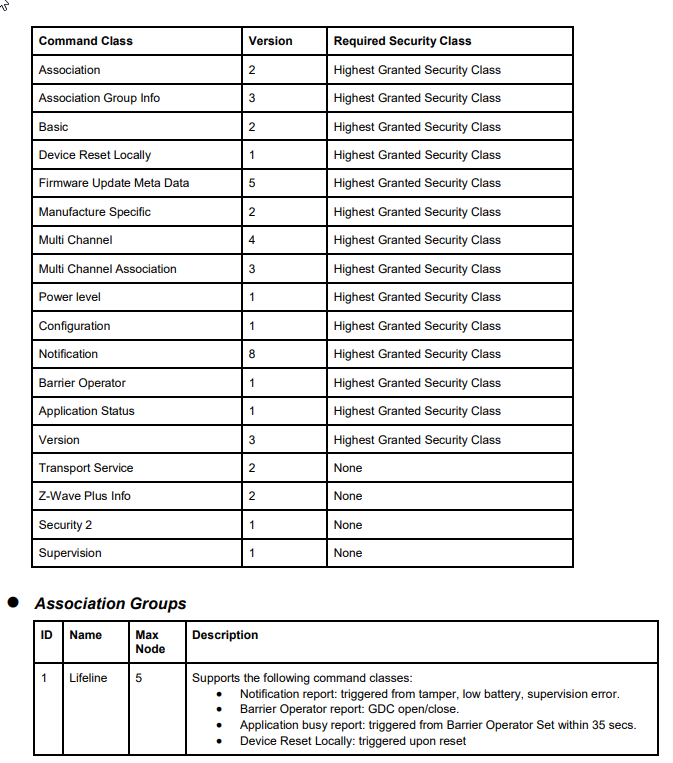

Unterstützte Command Class
Quelle und englisches Original: VESTA Guide – VESTA-220. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
