ELSR-35
Notlicht und Sirene
Einführung
Der ELSR-35 ist ein batteriebetriebenes Notlicht mit Sirene, das bei einem Brand hörbare Alarmsignale ausgibt und aufleuchtet. Das Gerät kann oberhalb des Notausgangs installiert werden, um mit LED-Licht den Weg aus der Gefahrenzone zu weisen. Der eingebaute Temperatursensor ermöglicht es dem ELSR-35, die Umgebungstemperatur zu überwachen.

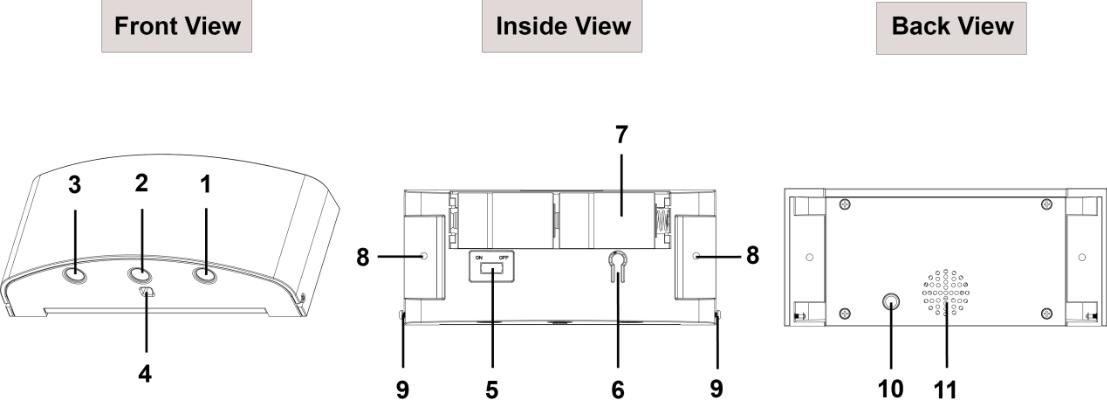

Teilebezeichnung
LED 1
LED 2
LED 3
Temperatursensor
Netzschalter
Lerntaste
Batteriefach
Der ELSR-35 wird von zwei 1,5V D-Zellen-Alkalibatterien mit Strom versorgt.
Befestigungslöcher
Untere Befestigungsschrauben
Sabotageschalter
Der Sabotageschalter wird aktiviert, wenn der ELSR-35 von der Montagefläche entfernt wird.
11. Sirene
Funktionen
Batterie und Batterieschwacherkennung
Das Notlicht mit Sirene wird von zwei 1,5V D-Zellen-Alkalibatterien mit Strom versorgt. Es verfügt über eine Batterieschwacherkennung und sendet ein Signal für schwache Batterie, wenn eine niedrige Batteriespannung erkannt wird.
Beim Batteriewechsel drücken Sie nach dem Entfernen der alten Batterien die Lerntaste mehrmals, um das Gerät vollständig zu entladen, bevor Sie neue Batterien einlegen.
Überwachung
Das Notlicht mit Sirene sendet im normalen Betriebsmodus alle 30-50 Minuten ein Überwachungssignal. Wird dieses Signal nicht empfangen, zeigt die Alarmzentrale an, dass das betreffende Notlicht mit Sirene eine Störung aufweist.
Temperaturerkennung
Der ELSR-35 verfügt über einen eingebauten Temperatursensor, der die Temperatur Ihrer Umgebung überwacht. Die Temperatur wird zusammen mit dem Überwachungssignal alle 30-50 Minuten erfasst und an die Alarmzentrale übertragen.
Alarmdauer
Wenn ein Feuer-, Rauch- oder CO-Alarm ausgelöst wird, benachrichtigt die Alarmzentrale den ELSR-35, mit dem Alarmieren zu beginnen. Die weißen LEDs blinken einmal alle 1,5 Sekunden, und die eingebaute Sirene gibt für maximal 15 Minuten hörbare Alarmsignale aus.
Um den ELSR-35-Alarm stummzuschalten und zu stoppen, können Sie unscharf schalten oder ein Signal zum Ausschalten der Sirene von der Alarmzentrale senden.
Sabotageschutz
Das Notlicht mit Sirene ist durch einen Sabotageschalter gegen jeden Versuch geschützt, das Gerät von seiner Montagefläche zu lösen.
Erkennt der ELSR-35 einen Sabotagezustand, wird ein Sabotagesignal an die Alarmzentrale gesendet, um den Benutzer auf den Zustand hinzuweisen. Wenn der Sabotagezustand behoben ist, wird ein Wiederherstellungssignal an die Alarmzentrale gesendet.
Erste Schritte
Anlernen
Schritt 1: Lösen Sie die unteren Schrauben des ELSR-35 mit einem Kreuzschlitzschraubendreher und entfernen Sie die obere Abdeckung.
Schritt 2: Versetzen Sie die Alarmzentrale in den Anlernmodus (Einzelheiten entnehmen Sie der Bedienungsanleitung der Alarmzentrale).
Schritt 3: Schieben Sie den Netzschalter in die Position ON, um den ELSR-35 einzuschalten. Alle LEDs blinken einmal.
Schritt 4: Drücken Sie einmal die Lerntaste. Der ELSR-35 gibt einen kurzen Piepton aus, und LED 1 & 3 leuchten kurz auf. Der ELSR-35 befindet sich nun im Anlernmodus und überträgt einen Anlerncode an die Alarmzentrale.
Schritt 5: Wenn die Alarmzentrale keinen Anlerncode empfangen hat, drücken Sie die Lerntaste erneut.
Schritt 6: Wenn die Alarmzentrale den Anlerncode empfängt, listet sie die Geräteinformationen als Sirene und Temperatursensor auf. Befolgen Sie die Anweisungen der Bedienungsanleitung der Alarmzentrale, um den Anlernvorgang abzuschließen. Eine Bestätigung wird an den ELSR-35 gesendet. Nach Empfang der Bestätigung gibt das Notlicht mit Sirene zwei kurze Signaltöne aus und LED 2 blinkt einmal, um anzuzeigen, dass der Anlernvorgang erfolgreich war. Der ELSR-35 verlässt anschließend den Anlernmodus.
Installation
Installationshinweise
Das ELSR-35 verfügt über ein wasserdichtes Gehäuse und wird üblicherweise oberhalb des Notausgangs montiert.
Das ELSR-35 ist für die Montage auf einer ebenen Fläche mit den mitgelieferten Befestigungsschrauben und Dübeln vorgesehen.
Der Sockel verfügt über 2 Montagelöcher, mit denen Sie das ELSR-35 an der Wand festschrauben können.
Montage des ELSR-35
Suchen Sie den Ort, an dem das ELSR-35 montiert werden soll.
Entfernen Sie die obere Abdeckung, indem Sie die unteren Schrauben mit einem Kreuzschlitzschraubendreher lösen und das äußere Gehäuse vorsichtig abziehen.
Halten Sie das ELSR-35 an der Position, an der es montiert werden soll.
Bestimmen Sie die 2 Montagelöcher, montieren und befestigen Sie das ELSR-35 mit den mitgelieferten großen Schrauben und Dübeln an der Wand. Ziehen Sie die Schrauben mit einem Kreuzschlitzschraubendreher fest. Stellen Sie sicher, dass der Sabotagekontakt vollständig gegen die Wand gedrückt ist.
Der Sabotagekontakt wird durch einen Knopf an der Rückseite des Sockels gesichert. Wird das Gerät von der Wand abgezogen, löst sich der Knopf und der Alarm wird ausgelöst. Stellen Sie sicher, dass der Knopf vollständig eingedrückt ist, wenn das Gerät montiert wird. Falls ein Spalt vorhanden ist, füllen Sie diesen mit geeignetem Abstandsmaterial aus.
Setzen Sie die obere Abdeckung von oben auf den Sockel auf und drücken Sie sie nach unten (siehe Abbildung rechts). Ziehen Sie die unteren Schrauben mit einem Kreuzschlitzschraubendreher fest.
Die Installation ist nun abgeschlossen.
Werksreset
Die Notleuchte und Sirene kann zurückgesetzt und der Speicherinhalt gelöscht werden. Immer wenn das ELSR-35 aus der Alarmzentrale entfernt wird, sollte es auf Werkseinstellungen zurückgesetzt werden, um seinen Speicher in der Alarmzentrale zu löschen. Andernfalls löst die Notleuchte und Sirene weiterhin Alarm aus, wenn sie ein Feuer-/Rauch-/CO-Alarmsignal von der Alarmzentrale empfängt.
Schritt 1: Entfernen Sie das ELSR-35 aus der Geräteliste der Alarmzentrale (siehe hierzu die Bedienungsanleitung der Alarmzentrale).
Schritt 2: Lösen Sie die unteren Schrauben der oberen Abdeckung mit einem Kreuzschlitzschraubendreher und entfernen Sie die obere Abdeckung.
Schritt 3: Schieben Sie den Netzschalter in die Position OFF.
Schritt 4: Halten Sie die Lerntaste gedrückt und schieben Sie den Batterieschalter in die Position ON. Halten Sie die Lerntaste weiterhin für 7 Sekunden gedrückt. Lassen Sie die Lerntaste los, sobald Sie 2 kurze Signaltöne und einen langen Signalton hören. Die zuvor gespeicherten Parameter der Notleuchte und Sirene werden gelöscht und das Gerät kehrt in den Normalmodus zurück.
