SSL-F1
Statusanzeige
Einführung

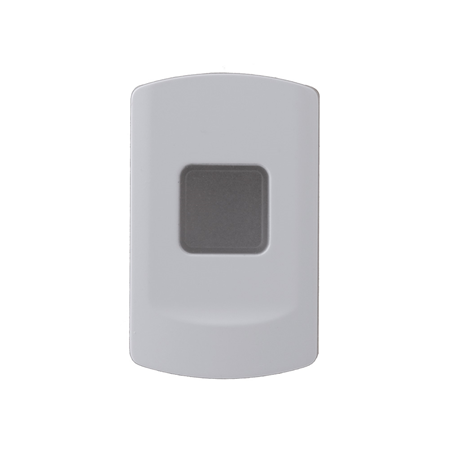

SSL-1 ist eine Statusanzeige, die den aktuellen Status des Systems anzeigt.

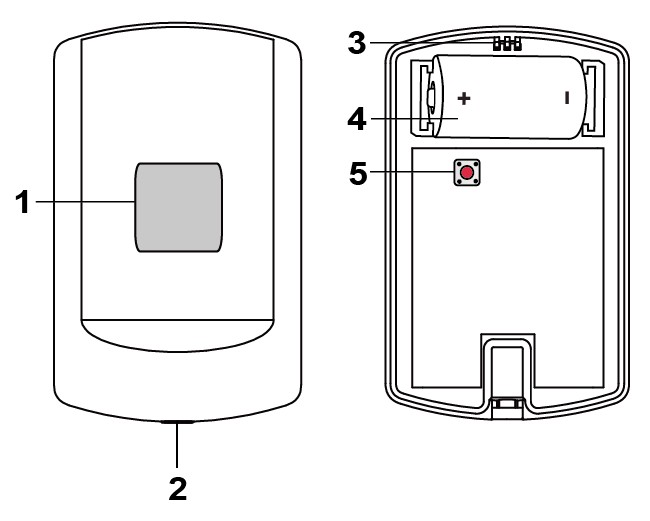

Geräteübersicht
LED-Anzeige (Rot/Grün)
Systemstatus:
Dauerhaftes rotes Blinken: Alarm.
Dauerhaftes grünes Blinken: Scharf geschaltet oder Modus Zuhause-scharf.
Aus: Unscharf geschaltet oder unscharf geschaltet mit Alarmspeicher.
Befestigungsschraube der Abdeckung
Befestigungshaken
Batteriefach
Test-/Anlerntaste
Einmal drücken, um einen Anlerncode an die Alarmzentrale zu senden.
Merkmale
Batterie und Erkennung von schwacher Batterie
Die Statusanzeige wird von einer CR123A 3V Lithium-Batterie mit Strom versorgt.
Die Statusanzeige verfügt über eine Funktion zur Erkennung einer schwachen Batterie. Wenn die Batteriespannung niedrig ist, sendet die Statusanzeige ein Signal für schwache Batterie an die Alarmzentrale.
Überwachungssignal
Die Statusanzeige sendet in zufälligen Abständen von 30-50 Minuten ein Überwachungssignal, um ihren Zustand zu melden.
Erste Schritte
Lösen Sie die Befestigungsschraube der Abdeckung mit einem Kreuzschlitzschraubendreher und entfernen Sie die Abdeckung.
Setzen Sie eine CR123A-Batterie ein, um das Gerät mit Strom zu versorgen.
Versetzen Sie die Alarmzentrale in den Anlernmodus (siehe Bedienungsanleitung der Alarmzentrale).
Drücken Sie die Anlerntaste einmal, um einen Anlerncode an die Alarmzentrale zu senden.
Beachten Sie die Bedienungsanleitung Ihrer Alarmzentrale, um den Anlernvorgang abzuschließen.
Nachdem die Statusanzeige angelernt wurde, versetzen Sie die Alarmzentrale in den Modus (Walk Test), halten Sie das Gerät am gewünschten Ort und drücken Sie die Testtaste, um ein Testsignal an die Alarmzentrale zu senden. Befindet sich die Alarmzentrale innerhalb der Signalreichweite der Statusanzeige, zeigt die Zentrale die entsprechenden Informationen der Statusanzeige an.
Fahren Sie mit der Montage und Installation fort, sobald Sie mit dem Standort zufrieden sind.
Installation
Montage der Statusanzeige
Die Statusanzeige kann auf zwei Arten montiert werden: selbstklebend oder mit Schrauben.
Selbstklebende Montage
Reinigen Sie die Oberfläche mit einem geeigneten Entfetter.
Entfernen Sie die Schutzfolie von einer Seite des doppelseitigen Klebepads und drücken Sie es fest auf die Rückseite des Geräts.
Entfernen Sie die andere Schutzfolie und platzieren/drücken Sie das Gerät fest am gewünschten Ort.
Verwenden Sie die selbstklebende Montage nicht auf schlecht lackierten und/oder rauen Oberflächen.
Schraubmontage

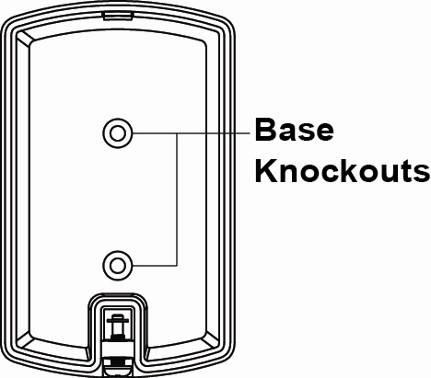

Die Basis der Statusanzeige verfügt über zwei Schraubdurchbrüche, an denen das Kunststoffmaterial für Montagezwecke dünner ist. So montieren Sie die Statusanzeige:
Lösen Sie die Baugruppe aus oberer Abdeckung und Basis, indem Sie die Befestigungsschraube der Abdeckung mit einem Kreuzschlitzschraubendreher lösen.
Brechen Sie die Durchbrüche an der Basis durch.
Verwenden Sie die Löcher als Schablone, um zwei Löcher zu bohren, und setzen Sie die Dübel ein.
Schrauben Sie die Basis in die Dübel.
Setzen Sie die obere Abdeckung wieder auf die Basis, indem Sie die Basis am Befestigungshaken einhängen und die Abdeckung in Richtung Basis drücken.
Befestigen und verschrauben Sie die obere Abdeckung wieder mit der Basis mithilfe eines Kreuzschlitzschraubendrehers.
