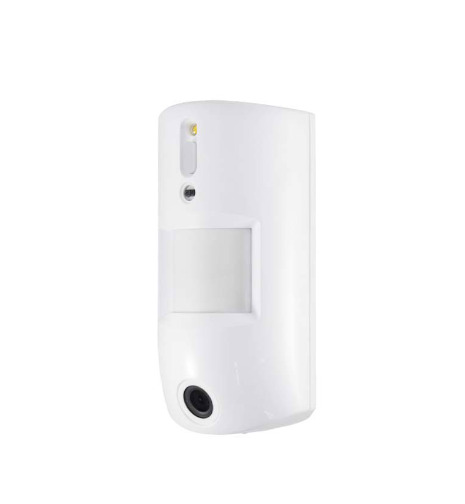

PIR Bewegungsmelder-Kamera
Einführung
VESTA-211N-720p ist eine Passiv-Infrarot (PIR) Bewegungsmelder-Kamera. Sie ist in der Lage, bei Bewegungserkennung Funksignale sowie aufgenommene Bilder (Bildqualität bis zu 1280 x 720 Pixel) an die Alarmzentrale zu senden.
Die PIR-Kamera ist so konzipiert, dass sie bei einer Montagehöhe von 2,3-2,5 Metern über dem Boden eine typische Erfassungsreichweite von 12 Metern bietet. Wenn die Haustier-Immunitätsfunktion aktiviert ist, erkennt die Bewegungsmelder-Kamera bei einer Montagehöhe von 2,3-2,5 Metern über dem Boden keine Haustiere bis zu 25 kg. VST-892-HD ist zudem mit dem Repeater RP-29/Router RMB-29 von Climax kompatibel, wodurch die HF-Kommunikationsreichweite in schwer erreichbare Bereiche weiter ausgedehnt werden kann.
VESTA-211N 720p ist mit einem digitalen Näherungsdetektor ausgestattet. Die Anti-Masking-Funktion ermöglicht die Erkennung von Versuchen, den Melder durch Platzieren von Objekten im Erfassungsbereich zu blenden.
Die PIR-Kamera unterstützt die Fernkonfiguration. Neben der Anpassung der Jumper-Schalter können Benutzer die Haustier-Immunitätsfunktion auch über die Webseite der Alarmzentrale oder den Home Portal Server aktivieren/deaktivieren sowie die Empfindlichkeit der PIR-Kamera anpassen.
Die PIR-Kamera besteht aus einer zweiteiligen Konstruktion, bestehend aus einer Abdeckung und einer Basis. Die Abdeckung enthält die gesamte Elektronik und Optik, während die Basis der Befestigung dient. Die Basis verfügt über Ausbrechöffnungen zur Montage auf einer ebenen Fläche; für die Ecken- und Oberflächenmontage wird zudem eine Montagehalterung mitgeliefert.
Die VST-892-HD-Serie umfasst folgende Modelle: VST-892-HD – PIR Bewegungsmelder-Kamera mit Blitz-LED VST-892-HD-IL – PIR Bewegungsmelder-Kamera mit Infrarot-LED

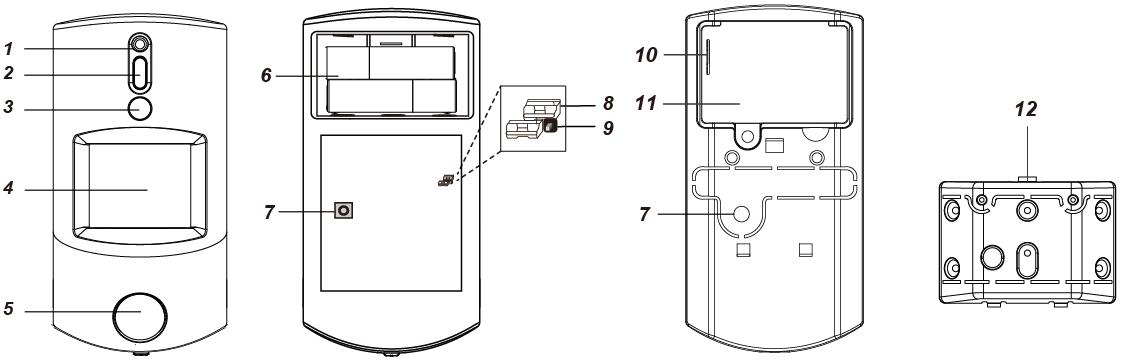

Teilebezeichnung
1. Blitz-LED/Infrarot-LED
Die Blitz-LED (bei VST-892-HD) bzw. Infrarot-LED (bei VST-892-HD-IL) liefert ausreichend Licht für die Bildaufnahme bei schwachen Lichtverhältnissen.
2. Blaue LED/Funktionstaste
Blaue LED:
Halten Sie die Taste 3 Sekunden lang gedrückt, um einen Anlerncode zu senden, und lassen Sie sie los, sobald die blaue LED leuchtet.
Wenn Sie den Bereich wechseln, ist es erforderlich, die Taste 3 Sekunden lang gedrückt zu halten
Verwendung der Funktionstaste:
Halten Sie die Taste 3 Sekunden lang gedrückt, um einen Anlerncode zu senden, und lassen Sie sie los, sobald die blaue LED leuchtet.
Drücken Sie die Taste einmal, um den Testmodus für 3 Minuten zu aktivieren.
Drücken Sie die Taste einmal, um einen Anlerncode an den Repeater/Router zu senden. (nur bei P5-Modellen)
Digitaler Näherungsdetektor
Der digitale Näherungsdetektor dient zur Erkennung von Masking-Versuchen (Abdecken) durch einen Eindringling.
IR-Sensor
PIR-Kameralinse
Batteriefach
Sabotageschalter
Jumper-Schalter zum Aktivieren/Deaktivieren der Haustier-Immunität (JP3)
Jumper Ein: Die Steckbrücke ist eingesetzt und verbindet die beiden Pins.
Jumper Aus: Die Steckbrücke ist entfernt oder auf einem Pin „geparkt“.
Wenn auf EIN gesetzt, ist die Haustier-Immunität deaktiviert (Werkseinstellung).
Wenn auf AUS gesetzt, ist die Haustier-Immunität aktiviert.
9. Jumper-Schalter zur Erhöhung der Empfindlichkeit (JP4)
Wenn auf EIN gesetzt, ist die Erfassungsempfindlichkeit des PIR-Melders hoch.
Wenn auf AUS gesetzt, befindet sich die Erfassungsempfindlichkeit des PIR-Melders auf normalem Niveau (Werkseinstellung).
Batterieisolator
Batteriefachabdeckung
Montagehalterung
Funktionen
LED-Anzeige
Im Normalbetrieb leuchtet die blaue LED nicht, außer in folgenden Situationen:
Wenn sich die PIR-Kamera im Zustand niedriger Batteriespannung befindet, blinkt die blaue LED bei jeder Übertragung einer erkannten Bewegung für 2 Sekunden.
Wenn das Gehäuse geöffnet und der Sabotageschalter ausgelöst wird, blinkt die blaue LED für 2 Sekunden, um anzuzeigen, dass ein „Sabotage“-Signal übertragen wird.
Solange der Sabotagezustand fortbesteht, blinkt die blaue LED bei jeder Übertragung einer erkannten Bewegung für 2 Sekunden.
Wenn die PIR-Kamera den Testmodus aktiviert, blinkt die blaue LED für 1 Sekunde. Während des Testmodus blinkt die blaue LED zusätzlich bei jeder erkannten Bewegung für 2 Sekunden.
Während der 30-sekündigen Aufwärmphase der PIR-Kamera blinkt die blaue LED langsam.
Wenn die PIR-Kamera aufgenommene Bilder unter Fehlerbedingungen (niedrige Batteriespannung, ausgelöster Sabotageschalter) überträgt, blinkt die blaue LED fortlaufend.
Die LED blinkt nicht, wenn Sabotageschalter und Batterie der PIR-Kamera normal sind und sich diese nicht im Testmodus befindet.
Wenn die LED zur Anzeige einer Signalübertragung blinkt, blinkt sie nach Erhalt der Bestätigung von der Alarmzentrale zweimal schnell.
Bildaufnahme
Wenn die Alarmanlage scharf geschaltet ist, nimmt die PIR-Kamera bei Bewegungserkennung 1 oder 3 Alarmbilder in 1280×720 oder 1/3/6 Alarmbilder in den Auflösungen 640 x 480 oder 320 x 240 auf (über die Alarmzentrale programmierbar). Sie können die PIR-Kamera auch manuell über die Alarmzentrale zur Bildaufnahme veranlassen. Die aufgenommenen Bilder werden zur visuellen Alarmverifizierung an die Alarmzentrale übertragen.
Hinweis:
Wenn Ihre PIR-Kamera an einem Ort installiert ist, an dem der Sichtbereich der Kamera eine komplexe Umgebung mit intensivem Licht oder vielen Farben aufweist, werden die aufgenommenen Bilder eine große Dateigröße aufweisen, was bei der Übertragung der Bilder an die Alarmzentrale möglicherweise zu einem Abbruch führt.
Aufwärmphase
Wenn das System der Alarmzentrale scharf geschaltet wird oder wenn die PIR-Kamera in den Testmodus versetzt wird, wärmt sich die PIR-Kamera 30 Sekunden lang auf. Während der 30-sekündigen Aufwärmphase wird die PIR-Kamera nicht aktiviert. Die blaue LED blinkt während der Aufwärmphase nur langsam, wenn die PIR-Kamera den Testmodus aktiviert.
Ruhezeit-Timer
Die PIR-Kamera verfügt über eine „Ruhezeit“ von etwa 1 Minute, um Energie zu sparen. Nach der Übertragung einer erkannten Bewegung sendet die PIR-Kamera 1 Minute lang keine erneute Übertragung. Jede während dieser Zeit erkannte Bewegung setzt die Ruhezeit auf erneut 1 Minute zurück. Eine kontinuierliche Bewegung vor der PIR-Kamera entlädt daher nicht die Batterie.
Batterie und Erkennung niedriger Batteriespannung
Die PIR-Kamera verwendet zwei in Reihe geschaltete 1,5-V-„AA“-Alkalibatterien als Stromquelle.
Die PIR-Kamera verfügt über eine Funktion zur Erkennung niedriger Batteriespannung. Bei niedriger Batteriespannung überträgt die PIR-Kamera ein Signal für niedrige Batteriespannung an die Alarmzentrale. Wird bei niedriger Batteriespannung eine Bewegung erkannt, blinkt die blaue LED für 2 Sekunden.
Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterien zweimal den Sabotageschalter oder die Funktionstaste, um eine vollständige Entladung sicherzustellen, bevor Sie neue Batterien einlegen.
Sabotageschutz
Die PIR-Kamera ist durch einen Sabotageschalter geschützt, der bei ordnungsgemäßer Installation der PIR-Kamera zusammengedrückt wird. Wird die PIR-Kamera von der Montagefläche entfernt oder ihr Gehäuse geöffnet, wird der Sabotageschalter ausgelöst und die PIR-Kamera sendet ein Sabotage-Öffnungssignal an die Alarmzentrale, um den Benutzer auf diesen Zustand hinzuweisen. Wird bei ausgelöstem Sabotageschalter eine Bewegung erkannt, blinkt die blaue LED für 2 Sekunden.
Überwachung
Die PIR-Kamera führt regelmäßig einen Selbsttest durch, indem sie alle 90 bis 110 Minuten ein Überwachungssignal überträgt.
Testmodus
Der Testmodus dient dazu, den Erfassungsbereich der PIR-Kamera (nicht den Aufnahmebereich) zu überprüfen.
Drücken Sie einmal die Funktionstaste, um für 3 Minuten den Testmodus zu aktivieren; die blaue LED blinkt für 1 Sekunde.
Die PIR-Kamera wärmt sich 30 Sekunden lang auf. Bitte lösen Sie die Kamera während dieser Aufwärmphase nicht aus.
Nach der Aufwärmphase können Sie die PIR-Kamera auslösen, um den IR-Erfassungsbereich zu überprüfen. Wird die PIR-Kamera ausgelöst, blinkt die blaue LED für 2 Sekunden.
Anlernen
Schalten Sie die PIR-Kamera durch Entfernen des Batterieisolierstreifens ein.
Versetzen Sie die Alarmzentrale in den Anlernmodus; Details entnehmen Sie dem Handbuch der Alarmzentrale.
Halten Sie die Funktionstaste 3 Sekunden lang gedrückt und lassen Sie sie los, sobald die blaue LED leuchtet. (Zum Anlernen an eine batteriebetriebene Alarmzentrale drücken Sie nach dem 3-sekündigen Halten der Funktionstaste diese bitte erneut für eine Sekunde.)
Die blaue LED leuchtet im Anlernmodus 25 Sekunden lang; fügen Sie die PIR-Kamera während dieser Zeit der Alarmzentrale hinzu (siehe Ihre Alarmzentrale zum Abschluss des Anlernvorgangs). Wird die PIR-Kamera erfolgreich der Alarmzentrale hinzugefügt, blinkt die blaue LED zur Bestätigung 6 Mal. Wird die PIR-Kamera nicht innerhalb von 25 Sekunden hinzugefügt, wiederholen Sie bitte den Anlernvorgang.
Hinweis:
Wenn die PIR-Kamera bereits in einem System einer Alarmzentrale vorhanden ist, müssen Sie die PIR-Kamera zunächst aus der Alarmzentrale entfernen, bevor Sie sie an eine andere Alarmzentrale anlernen können.
Beim Anlernen der PIR-Kamera an einen Repeater/Router drücken Sie bitte einmal die Funktionstaste (anstatt sie 3 Sekunden lang gedrückt zu halten), um einen Anlerncode zu senden. (Nur P5-Modelle)
Gehtest
Nachdem die PIR-Kamera angelernt wurde, versetzen Sie die Alarmzentrale in den Modus „Gehtest“, halten Sie die PIR-Kamera an der gewünschten Position und drücken Sie die Funktionstaste, um zu bestätigen, dass sich diese Position innerhalb der Signalreichweite der Alarmzentrale befindet; zum Abschließen des Gehtests siehe Handbuch der Alarmzentrale.
Wenn Sie mit der Funktion der PIR-Kamera am gewählten Standort zufrieden sind, können Sie mit der Montage fortfahren.
Bearbeiten des Erfassungsbereichs der PIR-Kamera
Befolgen Sie die nachfolgenden Anweisungen, um den Bereich der PIR-Kamera in der Alarmzentrale zu ändern:
Verwenden Sie die Funktion „Gerät bearbeiten“ der Alarmzentrale, um die Bereichseinstellung der PIR-Kamera zu ändern.
Halten Sie die Testtaste an der PIR-Kamera 3 Sekunden lang gedrückt, um ein Signal an die Alarmzentrale zu senden, und lassen Sie die Taste los, sobald die LED aufleuchtet.
Haustier-Immunitätsfunktion
Der PIR-Sensor unterstützt die Haustier-Immunitätsfunktion und erkennt Haustiere bis zu einem Gewicht von 25 kg nicht, um Fehlalarme zu minimieren. Die Haustier-Immunitätsfunktion kann durch die Position des Jumperschalters (JP3) aktiviert/deaktiviert werden. Steht der Jumperschalter (JP3) auf ON, ist die Haustier-Immunität deaktiviert (Werkseinstellung). Steht der Jumperschalter (JP3) auf OFF, ist die Haustier-Immunität aktiviert. Die Haustier-Immunitätsfunktion kann auch über die nachstehend beschriebene Ferneinstellung angepasst werden.
Funktion zur Empfindlichkeitssteigerung
Sie können die Funktion zur Empfindlichkeitssteigerung verwenden, um die Erkennungsempfindlichkeit des PIR-Melders zu erhöhen. Um die Erkennungsempfindlichkeit zu erhöhen, stellen Sie den Jumperschalter (JP4) auf ON. Um die normale Erkennungsempfindlichkeit beizubehalten, stellen Sie den Jumperschalter (JP4) auf OFF (Werkseinstellung). Die Funktion zur Empfindlichkeitssteigerung kann auch über die nachstehend beschriebene Ferneinstellung angepasst werden.
Ferneinstellung
Die PIR-Kamera unterstützt die Ferneinstellung von Haustier-Immunität und Empfindlichkeit.
Beim Einschalten der PIR-Kamera werden ihre Haustier-Immunitätsfunktion und Empfindlichkeit durch die Einstellungen von JP3 und JP4 bestimmt. Benutzer können entweder die Jumpereinstellungen anpassen oder die Einstellungen für Haustier-Immunität und Empfindlichkeit über die Alarmzentrale fernändern. Die Ferneinstellung überschreibt die Jumpereinstellungen.
Webseite der Alarmzentrale:
1) Gehen Sie auf der lokalen Webseite der Alarmzentrale zur Seite „Gerät bearbeiten“ und geben Sie die Konfiguration der PIR-Kamera im Abschnitt „Melder-Einstellung“ ein. Klicken Sie zur Bestätigung auf OK.
Details zur Konfiguration entnehmen Sie bitte der nachstehenden Tabelle. Möchten Sie beispielsweise die Haustier-Immunität aktivieren und die Empfindlichkeit auf hoch einstellen, geben Sie 02 ein.
2) Drücken Sie einmal die Funktionstaste an der PIR-Kamera, um ein Signal an die Alarmzentrale zu senden; die neuen Einstellungen werden sofort übernommen. Wird die Taste nicht gedrückt, werden die neuen Einstellungen bei der nächsten Signalübertragung übernommen, z. B. bei der Übertragung des Überwachungssignals oder des IR-Auslösesignals.
Home Portal Server:
Gehen Sie im Home Portal Server zur Seite „Geräteeinstellung“, klicken Sie auf die Gerätezeile VST-892-HD und wählen Sie „IR-Konfiguration“.
Wählen Sie die Haustier-Immunitätsfunktion (Aktivieren/Deaktivieren) und die Empfindlichkeit (Hoch/Normal) aus den Dropdown-Listen aus und klicken Sie zur Bestätigung der Einstellung auf „Übernehmen“.
Drücken Sie einmal die Funktionstaste an der PIR-Kamera, um ein Signal an die Alarmzentrale zu senden; die neuen Einstellungen werden sofort übernommen. Wird die Taste nicht gedrückt, werden die neuen Einstellungen bei der nächsten Signalübertragung übernommen, z. B. bei der Übertragung des Überwachungssignals oder des IR-Auslösesignals.
Näherungserkennung
Die PIR-Kamera verfügt über einen digitalen Näherungssensor, der jeden Abdeckungsversuch (Blockierversuch) durch einen Eindringling erkennen kann.
Wird ein Abdeckungsereignis erkannt und hält der Abdeckungszustand 3 Minuten lang an, sendet die VST-892-HD ein Abdeckungsalarmsignal an die Alarmzentrale, um den Benutzer über den Abdeckungszustand zu benachrichtigen.
Nachdem die Abdeckung/Blockierung 3 Minuten lang entfernt wurde, sendet die VST-892-HD ein Wiederherstellungssignal an die Alarmzentrale.
Installation
Installationsrichtlinie
Die PIR-Kamera ist so konzipiert, dass sie entweder an einer flachen Oberfläche oder in einer Ecke montiert werden kann.
Der Sockel verfügt über Sollbruchstellen, an denen das Kunststoffmaterial dünner ist, für die Oberflächenmontage. Für die Eckmontage sowie die Oberflächenmontage kann eine Montagehalterung verwendet werden.
Der Erfassungsbereich beträgt bis zu 12 Meter, wenn die PIR-Kamera in einer Höhe von 2,3-2,5 Metern über dem Boden montiert wird.
Wenn die Haustierimmunitätsfunktion aktiviert ist, werden Haustiere bis zu 25 kg bei einer Montagehöhe von 2,3-2,5 Metern über dem Boden nicht erkannt. Bei Bedarf können Sie die Höhe der PIR-Kamera entsprechend der Größe Ihres Haustiers anpassen, um eine optimale Haustierimmunität zu erzielen. Eine höhere Montageposition bietet einen größeren haustierimmunen Bereich, vergrößert jedoch auch den toten Winkel unterhalb der PIR-Kamera.
Wenn die VST-892-HD mit der drehbaren Halterung montiert wird, verfügt sie nicht über den regulären Erfassungsbereich (wie im Diagramm dargestellt) oder den typischen Haustierimmunitätsbereich.
Es wird empfohlen, die PIR-Kamera an folgenden Standorten zu installieren:
An einer Position, an der Tiere den Erfassungsbereich nicht durch Klettern auf Möbel oder andere Gegenstände erreichen können.
Richten Sie den Melder nicht auf Treppen, die von Tieren erklommen werden können.
An einer Position, an der ein Eindringling sich normalerweise durch das Sichtfeld des PIR-Melders bewegen würde.
In einer Höhe zwischen 2,3 und 2,5 Metern über dem Boden für optimale Leistung.
In einer Ecke, um das breiteste Sichtfeld zu erhalten.
An einer Position, an der das Sichtfeld nicht behindert wird, z. B. durch Vorhänge, Ziergegenstände usw.
Einschränkungen
Nicht im Außenbereich installieren.
Vermeiden Sie große Hindernisse im Erfassungsbereich.
Vermeiden Sie bewegliche Objekte, z. B. Vorhänge, Wandbehänge usw., im Erfassungsbereich.
Vermeiden Sie reflektiertes Licht von glänzenden Oberflächen, z. B. Spiegel, Fenster usw.
Anwender können die Batterien problemlos wechseln, indem sie die PIR-Kamera von der Montagehalterung abnehmen, wenn die PIR-Kamera mit der Montagehalterung befestigt ist.
Für die Oberflächenmontage wird optional eine drehbare Halterung bereitgestellt, mit der Anwender den Erfassungsbereich anpassen können. Mit der drehbaren Halterung kann die VST-892-HD horizontal um 80 Grad und vertikal um 70 Grad gedreht werden, um eine optimale Abdeckung zu erzielen.
Oberflächenmontage ohne Montagehalterung:
Lösen Sie die untere Befestigungsschraube mit einem Kreuzschlitzschraubendreher und nehmen Sie die Abdeckung ab.
Brechen Sie die 2 Sollbruchstellen in der Mitte des Sockels durch.
Verwenden Sie die 2 Löcher als Schablone und bohren Sie Löcher an der zu montierenden Oberfläche.
Setzen Sie die Dübel ein, wenn die PIR-Kamera an Putz oder Ziegeln befestigt werden soll.
Schrauben Sie den Sockel auf die Dübel.
Setzen Sie die Abdeckung wieder auf den Sockel und ziehen Sie die untere Befestigungsschraube fest.
Oberflächenmontage mit Montagehalterung:
Verwenden Sie die beiden mittleren Schraubenlöcher an der Halterung als Schablone und bohren Sie Löcher in die zu montierende Oberfläche.
Setzen Sie die Dübel ein, wenn die PIR-Kamera an Putz oder Ziegeln befestigt werden soll.
Schrauben Sie die Montagehalterung mit den beiden nach oben zeigenden und Ihnen zugewandten Stiften auf die Dübel.
Setzen Sie die PIR-Kamera auf die Haken der Montagehalterung.
Setzen Sie die Dübel ein, wenn die PIR-Kamera an Putz oder Ziegeln befestigt werden soll.
Schrauben Sie die Montagehalterung mit den beiden nach oben zeigenden und Ihnen zugewandten Stiften auf die Dübel.
Setzen Sie die PIR-Kamera auf die Haken der Montagehalterung.
Oberflächenmontage mit drehbarer Halterung (optionales Zubehör, separat erhältlich):
Die drehbare Halterung kann mit den mitgelieferten Schrauben an der Wand montiert werden.
Schrauben Sie die drehbare Halterung an die Wand.
Setzen Sie die 3 Hakenlöcher am Sockel entsprechend auf die Haken der drehbaren Halterung.
Drehen Sie die Halterung in den gewünschten Erfassungsbereich und ziehen Sie die Befestigungsschraube fest.
