BX-23-AC

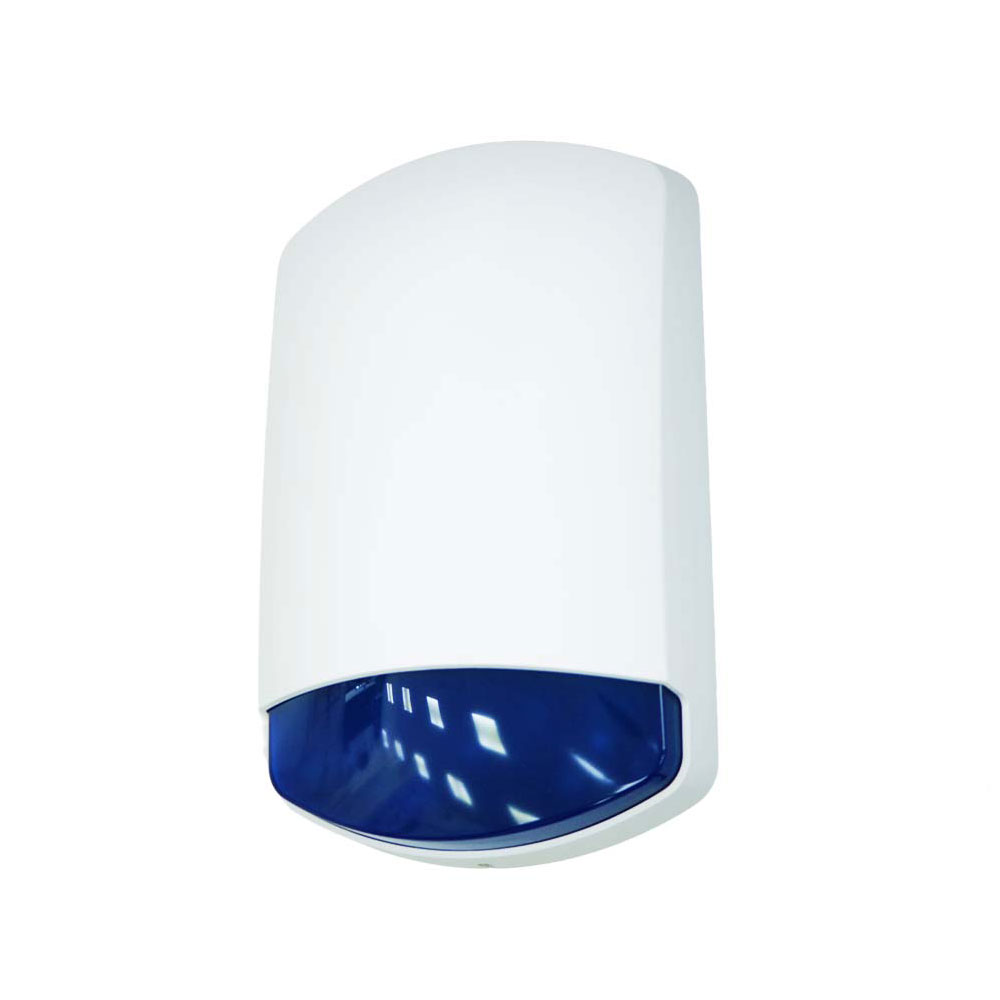

Kabellose Außensirene
Die Außensirene dient dazu, beim Empfang eines Alarmsignals von der Alarmzentrale durch Aktivierung ihrer Sirene und ihres Blitzlichts Aufmerksamkeit zu erregen.
Die Außensirene kann Sie außerdem auf Sabotageversuche und einen niedrigen Batteriestand hinweisen.

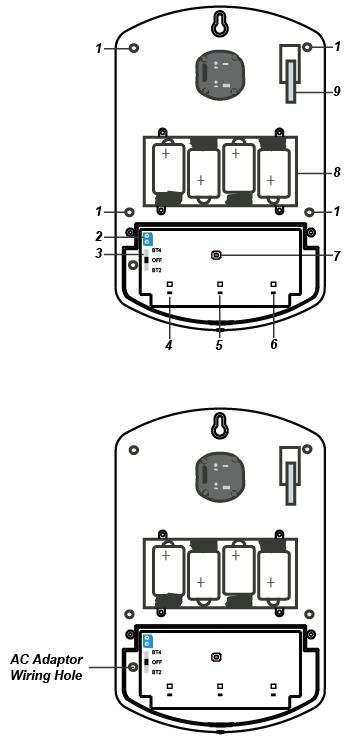

Teilebezeichnung
Montagelöcher
AC-Eingangsklemmenblock
Schließen Sie ein 9V-1A-Netzteil an, um die Außensirene mit Strom zu versorgen.
Netzschalter
Der Schalter verfügt über 3 Positionen:
BT4: Die Außensirene wird über die Konfiguration mit 4 Alkali-Batterien mit Strom versorgt.
Off: Die Außensirene wird von keiner Batterie mit Strom versorgt.
BT2: Diese Konfiguration ist derzeit reserviert.
LED-Gruppe 3
LED-Gruppe 2
LED-Gruppe 1
Lerntaste
Batteriefach
Sabotageschalter
Mitgeliefertes Zubehör
Zusätzlich zur BX-23 selbst ist folgendes Zubehör im Lieferumfang enthalten:
a. 4 x große Wanddübel.
b. 4 x 4 mm x 30 mm Kreuzschlitz-Befestigungsschrauben.
c. 4 x 1,5V D-Alkali-Batterien (bereits eingesetzt)
Stromversorgung
Die Außensirene kann über ein 9V-1A-Netzteil oder mit Batterien betrieben werden. Stellen Sie den Netzschalter auf die entsprechende Position.
Batterie- und Netzstrombetrieb:
Wenn der Netzschalter auf Position BT4 gestellt ist, verwendet die Außensirene Netzstrom, sofern eine Netzverbindung vorhanden ist, und schaltet automatisch auf Batteriebetrieb um, wenn kein Netzstrom erkannt wird.
Schritt 1. Schieben Sie den Netzschalter auf Position BT4.
Schritt 2. Durchbrechen Sie die Rückabdeckung, um die Bohrung (siehe Abbildung rechts) für das Netzteilkabel zu erstellen, durch das dieses hindurchgeführt wird.
Schritt 3. Lösen Sie die Schrauben am AC-Eingangsklemmenblock mit einem Kreuzschlitzschraubendreher.
Schritt 4. Führen Sie die Kabel des Netzteils durch die Bohrung und schließen Sie sie an die entsprechende Klemme an.
Schritt 5. Ziehen Sie die Schrauben am AC-Eingangsklemmenblock mit einem Kreuzschlitzschraubendreher fest. Stellen Sie sicher, dass die Kabel an der entsprechenden Klemme gesichert sind.
Schritt 6. Schließen Sie das Netzteil an eine Steckdose an.
Schritt 7. Öffnen Sie das Batteriefach und setzen Sie 4 Alkali-D-Batterien ein, schließen Sie dann das Batteriefach und ziehen Sie es mit der Schraube fest.
Nur Netzstrom:
Wenn der Netzschalter auf Position OFF gestellt ist, verwendet die Außensirene ausschließlich Netzstrom und schaltet bei Unterbrechung der Netzstromversorgung nicht auf Batteriebetrieb um.
Schritt 1. Schieben Sie den Batterieschalter auf Position OFF.
Schritt 2. Schließen Sie den Netzstrom gemäß der obigen Anleitung an.
Hinweis:
Die Netzschalterposition BT2 ist derzeit reserviert.
Überwachung
Die Außensirene sendet im Normalbetrieb alle 30-50 Minuten ein Überwachungssignal. Wird dieses Signal nicht empfangen, zeigt die Alarmzentrale an, dass die betreffende BX-23 eine Störung aufweist.
Funktionsübersicht
Alarmspeicher
Wurde in Ihrer Abwesenheit ein Alarm ausgelöst und das System vor Ablauf der Alarmdauer nicht unscharf geschaltet, gibt die Außensirene beim Unscharfschalten des Systems einen kurzen Alarmton ab, um den Benutzer darauf hinzuweisen, dass während seiner Abwesenheit ein Alarm ausgelöst wurde. Dies deutet darauf hin, dass sich der Eindringling möglicherweise noch auf dem Grundstück befindet.
Alarmdauer
Die Alarmdauer der Außensirene beträgt 15 Minuten.
Wenn sich die Alarmzentrale im unscharfen Zustand befindet und der Sabotageschalter der Außensirene ausgelöst wird, aktiviert die Außensirene den Alarm gemäß ihrer eigenen Alarmdauer (15 Minuten), da die Alarmzentrale unscharf geschaltet ist und daher keinen Alarm aufgrund einer Sabotageauslösung aktiviert.
Wird ein Alarm von der Alarmzentrale aktiviert, benachrichtigt die Alarmzentrale die Außensirene, den Alarm entsprechend der eigenen Alarmdauereinstellung der Alarmzentrale zu starten. Läuft die Alarmdauer der Alarmzentrale ab, benachrichtigt diese die Außensirene, den Alarm zu stoppen.
Ist die Alarmdauer der Alarmzentrale länger als die Alarmdauer der Außensirene (15 Minuten) eingestellt, stoppt die Außensirene nach Aktivierung eines Alarms den Alarm bereits nach Ablauf ihrer eigenen Alarmdauer (15 Minuten), anstatt auf den Ablauf der Alarmdauer der Alarmzentrale zu warten.
Sirenensabotage
Die Außensirene ist gegen jeden Versuch geschützt, den Deckel zu öffnen oder die Außensirene von ihrer Montagefläche zu lösen.
Erkennt die Außensirene einen Sabotagezustand, aktiviert sie die Sirene & das Blitzlicht für die programmierte Alarmdauer. Ein Sabotagesignal wird zusammen mit den regelmäßigen Signalübertragungen an die Alarmzentrale gesendet, damit die Alarmzentrale den Status entsprechend anzeigen kann. Besteht der Sabotagezustand weiterhin, gibt die Außensirene entweder bei jedem Scharfschalten des Systems oder wenn die Sabotageerkennung aktiviert wird, eine Serie von fünf Signaltönen aus, um einen Fehler anzuzeigen.
Die Sabotagefunktion kann über die Alarmzentrale mithilfe der Funktion Sirenensabotage vorübergehend deaktiviert werden. Die Außensirene stoppt die Sabotageerkennung vorübergehend für eine Stunde. Diese Funktion ist hauptsächlich für den Batteriewechsel oder das Ändern des Installationsorts der Außensirene vorgesehen. Nach Ablauf der einen Stunde schaltet die Alarmzentrale die Funktion automatisch wieder EIN. Die Sabotageerkennung kann auch manuell über die Funktion Sirenensabotage wieder aktiviert werden.

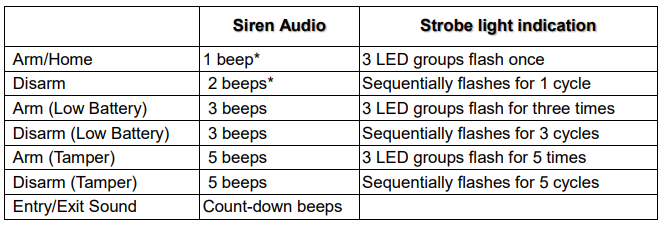

Akustische & visuelle Statusanzeige
Beim Scharf-/Unscharfschalten des Systems verwendet die BX-23 verschiedene Methoden, um dem Benutzer die unterschiedlichen Status anzuzeigen, wie in der Tabelle aufgeführt.
Die akustische Anzeige der Sirene wird von der Einstellung Bestätigung EIN/AUS beeinflusst. Ist die Bestätigung auf AUS eingestellt, ist der Bestätigungston nicht verfügbar. Informationen zur Bestätigungsfunktion finden Sie in der Sireneneinstellung der Alarmzentrale.
Erste Schritte
Anlernen
Schritt 1: Lösen Sie die untere Schraube der Außensirene mit einem Kreuzschlitzschraubendreher und entfernen Sie die obere Abdeckung.
Schritt 2: Lösen Sie die 4 Schrauben, mit denen die LED-Abdeckung befestigt ist, mit einem Kreuzschlitzschraubendreher und entfernen Sie die LED-Abdeckung.
Schritt 3: Versetzen Sie die Alarmzentrale in den Anlernmodus (Einzelheiten hierzu finden Sie in der Bedienungsanleitung der Alarmzentrale).
Schritt 4: Schalten Sie die Außensirene ein (schließen Sie das Netzteil an oder schieben Sie den Netzschalter auf Position BT4). Alle LEDs blinken einmal auf und der Summer gibt einen Signalton ab.
Schritt 5: Drücken Sie einmal die Anlerntaste. Die Außensirene gibt einen kurzen Signalton ab und die LED-Gruppen 1 & 3 leuchten kurz auf. Die Außensirene befindet sich nun im Anlernmodus und sendet einen Anlerncode an die Alarmzentrale.
Schritt 6: Wenn die Alarmzentrale keinen Anlerncode empfangen hat, drücken Sie die Anlerntaste erneut (die Außensirene gibt in diesem Fall keinen Signalton ab).
Schritt 7: Empfängt die Alarmzentrale den Anlerncode, listet sie die entsprechenden Geräteinformationen auf. Folgen Sie den Anweisungen der Bedienungsanleitung der Alarmzentrale, um den Anlernvorgang abzuschließen. Eine Bestätigung wird an die Außensirene gesendet. Beim Empfang der Bestätigung gibt die Außensirene zwei kurze Signaltöne ab, wobei die LED-Gruppe 2 einmal blinkt, um anzuzeigen, dass der Anlernvorgang erfolgreich war. Die Außensirene verlässt anschließend den Anlernmodus.
Schritt 8: Verwenden Sie die Funktion Gerät bearbeiten gemäß der Bedienungsanleitung der Alarmzentrale, um die Einstellungen der Außensirene zu überprüfen. Sie können den Betriebsbereich, die Zonennummer und den Gerätenamen der Außensirene bearbeiten.
Hinweis:
Schlägt der Anlernvorgang fehl, wiederholen Sie bitte die Schritte 3-7.
Empfängt die Außensirene innerhalb einer Minute keinen Bestätigungscode von der Alarmzentrale, verlässt die Außensirene den Anlernmodus und die LED-Gruppen 1 & 3 erlöschen.
Betriebsbereich der Außensirene bearbeiten
Befolgen Sie die nachstehenden Anweisungen, um den Betriebsbereich der Außensirene in der Alarmzentrale zu ändern. Schritt 1: Verwenden Sie die Funktion Gerät bearbeiten der Alarmzentrale, um die Bereichseinstellung der Außensirene zu ändern.
Schritt 2: Drücken Sie die Anlerntaste an der Außensirene, um ein Signal an die Alarmzentrale zu senden. Die Außensirene gibt einen Signalton ab und die LEDs 1 & 3 blinken einmal.
Schritt 3: Empfängt die Außensirene das Bestätigungssignal der Alarmzentrale, gibt sie einen Signalton ab und die LED 2 blinkt einmal, um anzuzeigen, dass die Einstellung aktualisiert wurde. Die Außensirene kehrt zum Normalbetrieb zurück.
Installation
Fahren Sie nach vollständigem Anlernen mit der Installation fort.
Schritt 1. Deaktivieren Sie die Sabotage-Funktion der Sirene an der Alarmzentrale (bitte beachten Sie die Bedienungsanleitung der Alarmzentrale). Die Außensirene gibt einen Signalton aus, um anzuzeigen, dass der Sabotageschalter nun deaktiviert ist.
Hinweis:
Die Funktion Sirenen-Sabotage bleibt nur für eine Dauer von einer Stunde ausgeschaltet. Die Alarmzentrale schaltet die Funktion nach Ablauf dieser Zeit automatisch wieder ein.
Schritt 2. Suchen Sie den Ort, an dem die Außensirene montiert werden soll.

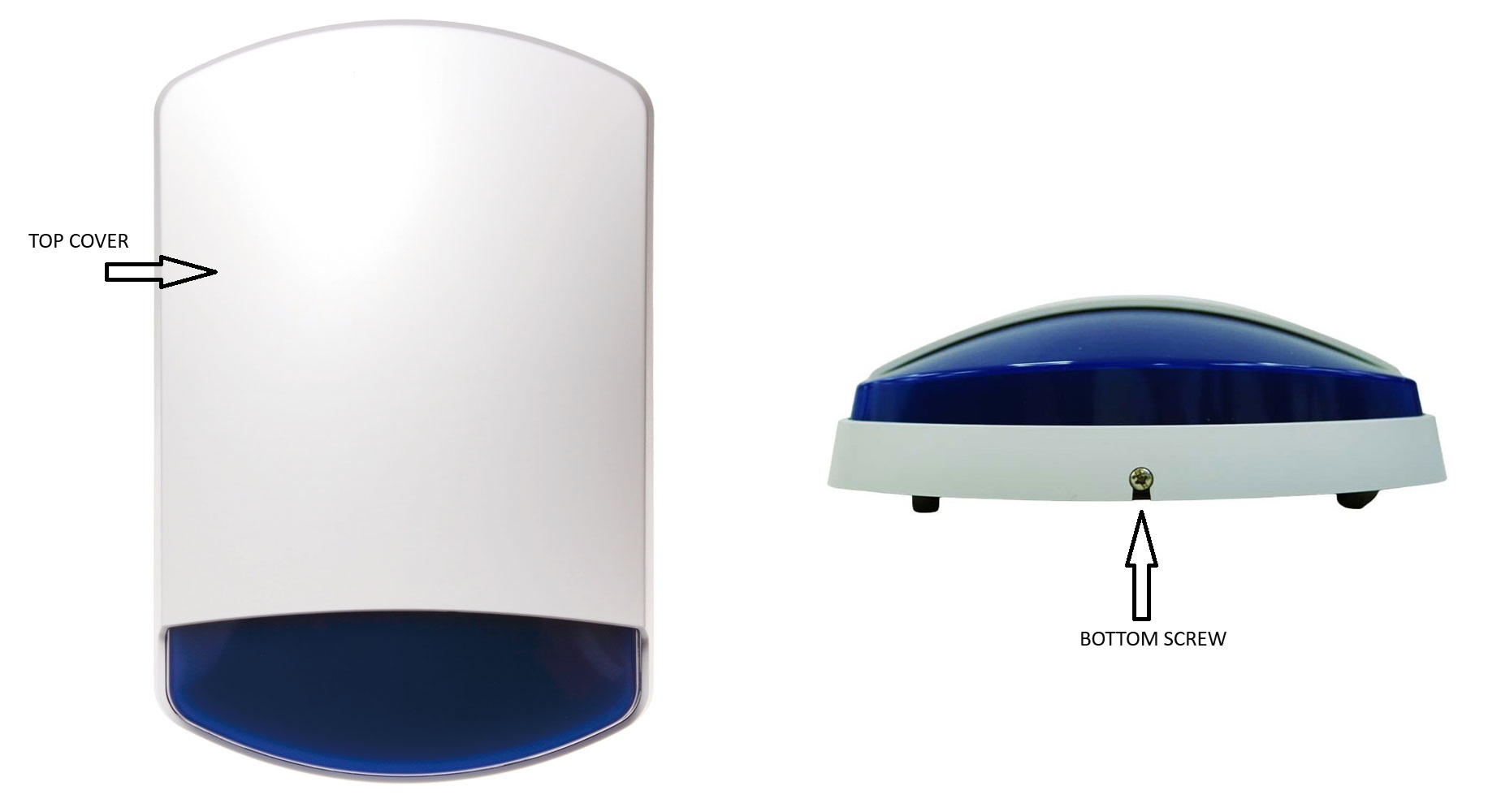

Schritt 3. Entfernen Sie die obere Abdeckung, indem Sie die untere Schraube mit einem Kreuzschlitzschraubendreher lösen und das äußere Gehäuse vorsichtig herausziehen.

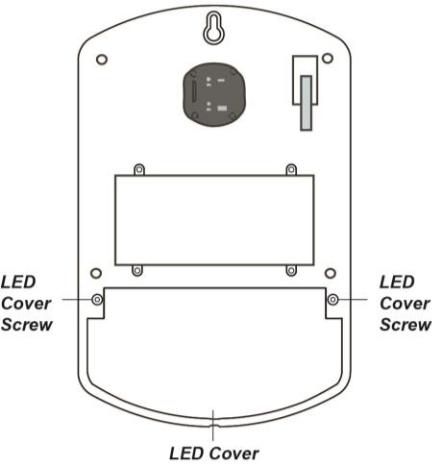

Schritt 4. Entfernen Sie die LED-Abdeckung, indem Sie die 2 Befestigungsschrauben der Abdeckung mit einem Kreuzschlitzschraubendreher lösen und die Abdeckung abnehmen.
Schritt 5. Halten Sie die Außensirene an der Position, an der sie montiert werden soll, und versorgen Sie die Außensirene mit Strom
Schritt 6. Prüfen Sie, ob BX ein ausreichend starkes Signal zur Alarmzentrale hat, indem Sie die Alarmzentrale in den Walk Test-Modus versetzen (bitte beachten Sie die Bedienungsanleitung der Alarmzentrale). Drücken Sie die Lerntaste und prüfen Sie, ob das Signal ausreichend stark ist (Signalstärke siehe Bedienungsanleitung der Alarmzentrale).
Schritt 7. Wenn Sie mit der Signalstärke zufrieden sind, entfernen Sie die Außensirene vom Montageort. Schieben Sie den Stromschalter auf die passende Klemme (netzbetrieben oder batteriebetrieben), setzen Sie die LED-Abdeckung wieder auf und sichern Sie sie mit den 4 Schrauben der LED-Abdeckung mit einem Kreuzschlitzschraubendreher.

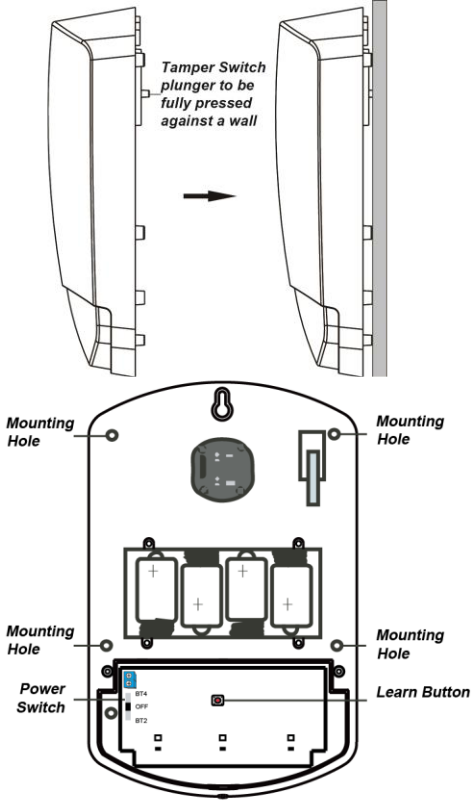

Schritt 8. Ermitteln Sie die 4 Befestigungslöcher, montieren und befestigen Sie die Außensirene mit den mitgelieferten großen Schrauben und Dübeln an der Wand. Ziehen Sie die Schrauben mit einem Kreuzschlitzschraubendreher fest. Stellen Sie sicher, dass der Sabotageschalter vollständig gegen die Wand gedrückt ist.
Hinweis:
Der Sabotageschalter ragt durch die Rückseite des Geräts hindurch. Wenn die Sirene von der Wand abgezogen wird, wird der Alarm ausgelöst. Stellen Sie sicher, dass er beim Montieren der Sirene vollständig eingedrückt ist. Falls ein Spalt vorhanden ist, füllen Sie diesen mit geeignetem Distanzmaterial aus.
Schritt 9. Setzen Sie die obere Abdeckung wieder ein, indem Sie die Oberseite der oberen Abdeckung in die Oberseite der Basis einhaken. Drücken Sie die Unterseite der oberen Abdeckung auf die Basis und ziehen Sie die untere Schraube mit einem Kreuzschlitzschraubendreher fest.
Schritt10. Aktivieren Sie die Sabotage-Funktion der Sirene an der Alarmzentrale (bitte beachten Sie die Bedienungsanleitung der Alarmzentrale)
Schritt 11. Prüfen Sie, ob die Installation erfolgreich war, indem Sie über die Alarmzentrale das scharf- und unscharf schalten testen.
Erfolgreiches scharf/unscharf schalten wird durch die Tabelle unter Audio & Visual Status Indication angezeigt.
Hinweis:
Wenn beim scharf/unscharf schalten 5 kurze Signaltöne zu hören sind, bedeutet dies, dass der Sabotageschalter nicht vollständig eingedrückt ist. Prüfen Sie, ob der Sabotageschalter korrekt eingestellt ist, und testen Sie dann erneut über die Alarmzentrale.
Schritt 12. Die Installation ist nun abgeschlossen.
Batteriewechsel
Schritt 1: Deaktivieren Sie die Sabotage-Funktion der Sirene an der Alarmzentrale (bitte beachten Sie die Bedienungsanleitung der Alarmzentrale). BX-23 gibt einen Signalton aus, um anzuzeigen, dass der Sabotageschalter nun deaktiviert ist.
Schritt 2: Lösen Sie die Befestigungsschraube der Abdeckung an der Unterseite von BX-23 mit einem Kreuzschlitzschraubendreher und ziehen Sie das äußere Gehäuse vorsichtig heraus.
Schritt 3: Entfernen Sie die LED-Abdeckung, indem Sie die 4 Befestigungsschrauben der Abdeckung mit einem Kreuzschlitzschraubendreher lösen und die Abdeckung abnehmen.
Schritt 4: Schieben Sie den Stromschalter in die Aus-Position.
Schritt 5: Das Batteriefach ist ein großes Fach im BX-23 mit einem Deckel, der mit 4 Schrauben gesichert ist. Lösen Sie die vier Schrauben mit einem Kreuzschlitzschraubendreher und nehmen Sie den Deckel des Fachs ab.
Schritt 6: Entnehmen Sie die alten Batterien und drücken Sie den Sabotageschalter zweimal, um zu entladen.
Schritt 7: Setzen Sie neue Batterien in das Batteriefach ein.
Schritt 8: Nachdem Sie alle Batterien eingesetzt haben, schieben Sie den Stromschalter auf die Klemme BT4. Alle LEDs blinken einmal und der Summer gibt 1 Signalton aus, während sich die Außensirene einschaltet.
Schritt 9: Setzen Sie die LED-Abdeckung wieder auf und sichern Sie sie mit den 4 Befestigungsschrauben der Abdeckung mit einem Kreuzschlitzschraubendreher.
Schritt 10: Setzen Sie den Deckel des Batteriefachs wieder auf und sichern Sie ihn mit den vier Schrauben mit einem Kreuzschlitzschraubendreher. Bitte nicht zu fest anziehen.
Schritt 11: Setzen Sie die obere Abdeckung wieder ein, indem Sie die Oberseite der oberen Abdeckung in die Oberseite der Basis einhaken. Drücken Sie die Unterseite der oberen Abdeckung auf die Basis und ziehen Sie die untere Schraube mit einem Kreuzschlitzschraubendreher fest.
Schritt 12: Rufen Sie erneut die Programmierseite Siren der Alarmzentrale auf, um die Sabotage-Funktion der Sirene wieder zu aktivieren. BX-23 gibt einen Signalton aus, um anzuzeigen, dass der Sabotageschalter nun aktiviert ist.
Werkseinstellungen zurücksetzen
Die Außensirene kann zurückgesetzt und der Speicherinhalt gelöscht werden. Wenn die Außensirene von der Alarmzentrale entfernt wird, sollte sie auf Werkseinstellungen zurückgesetzt werden, um ihren Alarmzentralen-Speicher zu löschen, andernfalls löst die Außensirene weiterhin Alarm aus, wenn sie ein Alarmsignal von der Alarmzentrale empfängt.
Schritt 1: Deaktivieren Sie die Sabotagefunktion der Sirene an der Alarmzentrale (bitte beachten Sie die Bedienungsanleitung der Alarmzentrale). Die Außensirene gibt einen Signalton aus, um anzuzeigen, dass der Sabotageschalter nun deaktiviert ist.
Schritt 2: Entfernen Sie die Außensirene aus der Geräteliste der Alarmzentrale (bitte beachten Sie die Bedienungsanleitung der Alarmzentrale).
Schritt 3: Lösen Sie die untere Schraube der oberen Abdeckung mit einem Kreuzschlitzschraubendreher und entfernen Sie die obere Abdeckung.
Schritt 4: Entfernen Sie die LED-Abdeckung, indem Sie die 4 Schrauben, mit denen die Abdeckung befestigt ist, mit einem Kreuzschlitzschraubendreher lösen und die Abdeckung entfernen.
Schritt 5: Schieben Sie den Netzschalter auf die OFF-Position und trennen Sie (falls zutreffend) das Netzteil.
Schritt 6: Legen Sie Batterien in das Batteriefach ein.
Schritt 7: Halten Sie die Lerntaste 7 Sekunden lang gedrückt und schieben Sie den Netzschalter auf die BT4-Position. Die Außensirene gibt zwei Signaltöne gefolgt von einem langen Signalton aus.
Schritt 8: Lassen Sie die Lerntaste los, sobald Sie den langen Signalton hören. Die vorherigen Parameter der Außensirene werden gelöscht und sie kehrt in den Normalmodus zurück.
