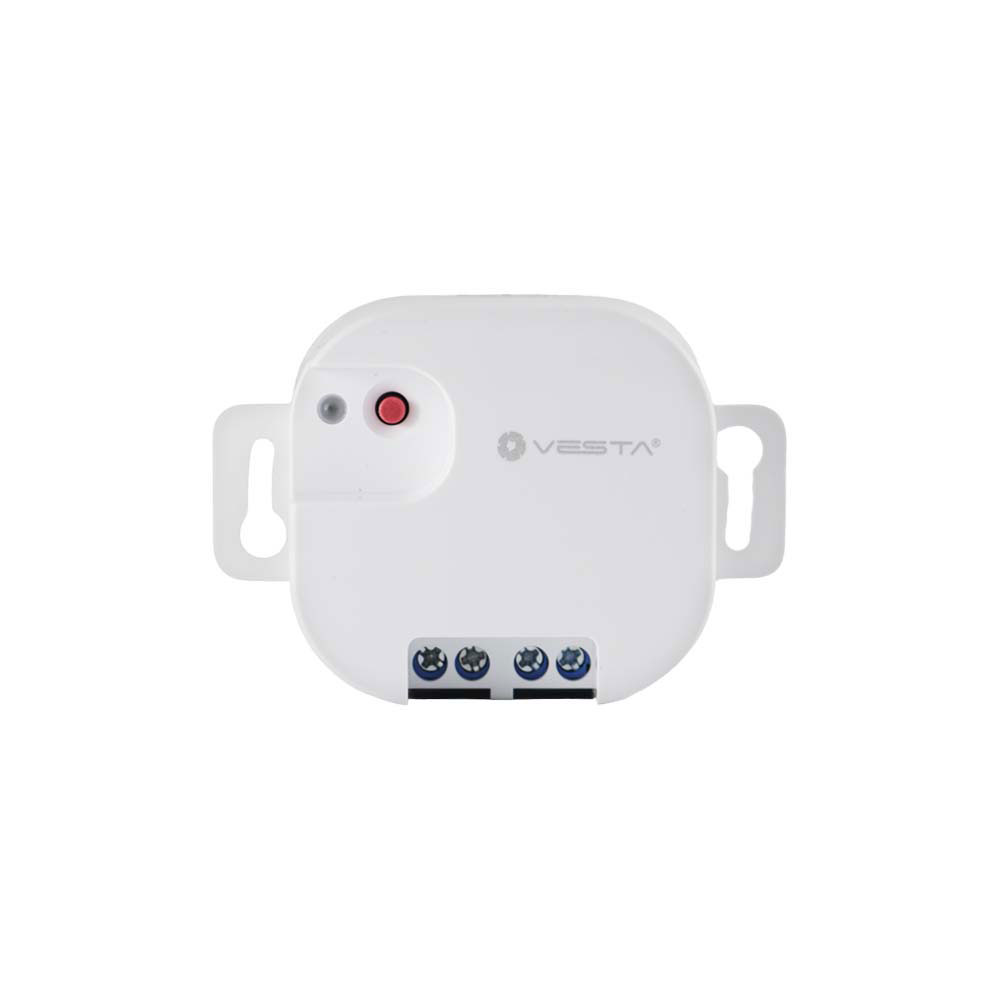

PRL-3ZW-AC
Z-Wave Relais-Schalter
Einführung
PRL-3ZW-AC ist ein Z-Wave Relais-Schalter. Der Relais-Schalter kann an ein verdrahtetes Gerät angeschlossen und auf den Status Normal Open (N.O.) eingestellt werden. Nach dem Beitritt zum Z-Wave-Netzwerk kann der Relais-Schalter über das Z-Wave-Netzwerk gesteuert werden, um angeschlossene Geräte zu aktivieren.
Z-Wave ist ein drahtloses Kommunikationsprotokoll, das ein energiesparendes HF-Funksignal nutzt. Durch die Nutzung des Z-Wave-Mesh-Netzwerks können Befehle über zwischengeschaltete „lauschende“ Z-Wave-Produkte an ihr Ziel weitergeleitet werden.
Das Relais kann Z-Wave-Knoten durch einfaches Drücken der Funktionstaste steuern und kann Sie zudem auf Signalkommunikationsprobleme hinweisen.
Die Z-Wave Relais-Schalter-Serie umfasst die folgenden Modelle:
PRL-3ZW-AC
PRL-3ZW-AC-OTA

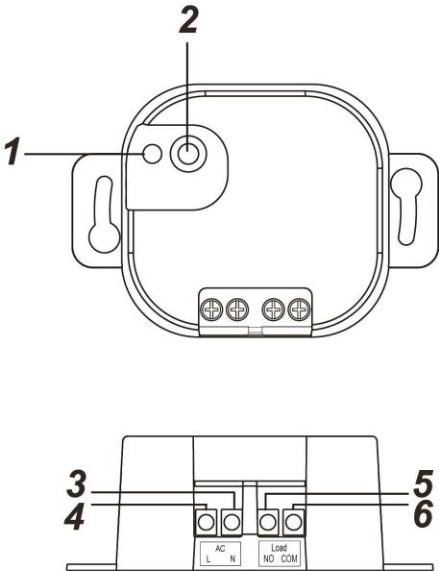

Teilebezeichnung
1. LED-Anzeige
Die LED-Anzeige dient zur Anzeige des Relaisstatus:
LED an: Relais ein
LED aus: Relais aus
Funktionstaste
Drücken Sie die Taste 3 Mal innerhalb von 1,5 Sekunden, um einen Lerncode zu senden.
Halten Sie die Taste 10 Sekunden lang gedrückt, um einen Werksreset durchzuführen.
Drücken Sie die Taste, um das Relais EIN/AUS zu schalten.
Anschlussklemmen
Führen Sie den Draht in die Klemme ein und ziehen Sie die Schraube fest, um die Klemme zu schließen und den Draht zu fixieren. Lösen Sie die Schraube, um die Klemme zu öffnen und den an die Klemme angeschlossenen Draht zu entfernen.
Neutralleiter
Phase (AC-Eingang)
Um den PRL-3ZW mit Strom zu versorgen, verbinden Sie die L- und N-Anschlüsse der Stromversorgung mit den L- und N-Anschlüssen.
5. NO
Für die Normal-Open-Verbindung mit dem Gerät
6. Common
Verbinden Sie die NO- und COM-Anschlüsse des verdrahteten Geräts mit den NO- und COM-Anschlüssen des PRL-3ZW.
Spezifikation
Stromquelle (externe Versorgung): 100-240VAC
Relaisausgang: Potentialfreies SPDT-Relais, maximale Betriebslast: 5A (ohmsch) bei 24VDC oder 240VAC.
Litzendraht: 14 ~ 22 AWG
Betriebstemperatur: -10°C bis 45°C (14°F bis 113°F)
Luftfeuchtigkeit: bis zu 85% nicht kondensierend
Abmessungen: 71mm x 49mm x 26mm
Installationsumgebung
Der Relais-Schalter sollte im Innenbereich an einem trockenen Ort installiert werden.
Es wird empfohlen, das Gerät in einer feuerfesten Kunststoff-Anschlussdose zu installieren.
Installieren Sie das Gerät nicht in einer Metall-Anschlussdose, um die Z-Wave-Reichweite zu optimieren.
Alle Arbeiten am Gerät, einschließlich Installation und Wartung, müssen von einer qualifizierten und zugelassenen Elektrofachkraft durchgeführt werden.
Um Stromschläge und/oder Geräteschäden zu vermeiden, trennen Sie vor der Installation und Wartung die Stromversorgung an der Hauptsicherung oder dem Schutzschalter.
Schließen Sie das Gerät nicht an Lasten an, die den unterstützten Laststrom überschreiten.
Installation
Verdrahten Sie das Relais gemäß den nachfolgenden Anweisungen oder ziehen Sie das Diagramm für weitere Informationen zurate.
Bitte schalten Sie die Stromversorgung vor dem Anschließen aus.
Verbinden Sie die L- und N-Anschlüsse der Stromversorgung jeweils mit den Phase- und Neutralleiter-Anschlüssen des PRL.
Wählen Sie je nach dem Gerät, das Sie über das Relais steuern möchten, den NO-Anschluss und verdrahten Sie das Relais mit dem Gerät, um eine Normal-Open-Verbindung mit dem Gerät herzustellen.
Schalten Sie nach Abschluss der Verdrahtung die Stromversorgung ein, um den Relais-Schalter mit Strom zu versorgen.
Die Verdrahtung des PRL sollte nur von einem zertifizierten Techniker mit entsprechendem Fachwissen und entsprechender Schulung im Bereich elektrischer Geräte durchgeführt werden.
Funktionen
Gerät hinzufügen (Inclusion)
Verbinden Sie den Stromeingang gemäß der oben stehenden Installationsanleitung mit dem Relay Toggle Switch und schalten Sie den Relay Toggle Switch mit Strom.
Versetzen Sie das Z-Wave-Gateway oder die Alarmzentrale in den Inclusion-Modus (bitte beachten Sie das Handbuch des Z-Wave-Gateways oder der Alarmzentrale).
Drücken Sie innerhalb von 1,5 Sekunden 3 Mal die Funktionstaste.
Beachten Sie das Bedienungshandbuch des Z-Wave-Gateways oder der Alarmzentrale, um den Hinzufügevorgang abzuschließen.
Falls das Gerät bereits in ein anderes Z-Wave-Gateway/Alarmzentrale eingebunden wurde oder das Gerät nicht in das aktuelle Z-Wave-Gateway/Alarmzentrale eingebunden werden kann, versuchen Sie es zunächst zu entfernen (siehe Gerät entfernen).
Gerät entfernen (Exclusion)
Das Gerät muss aus dem bestehenden Z-Wave-Netzwerk entfernt werden, bevor es einem anderen hinzugefügt wird. Exclusion-Modus
Versetzen Sie das Z-Wave-Gateway oder die Alarmzentrale in den Exclusion-Modus (bitte beachten Sie das Handbuch des Z-Wave-Gateways oder der Alarmzentrale).
Drücken Sie innerhalb von 1,5 Sekunden 3 Mal die Funktionstaste, und das Gerät wird aus dem Z-Wave-Netzwerk entfernt.
Werksreset
Durch das Zurücksetzen des Geräts auf die Werkseinstellungen wird es auf den Werkszustand zurückgesetzt (d. h. es ist in kein Z-Wave-Netzwerk mehr eingebunden). Bitte verwenden Sie dieses Verfahren nur, wenn das Z-Wave-Gateway oder die Alarmzentrale verloren gegangen oder anderweitig nicht funktionsfähig ist.
Halten Sie die Funktionstaste des Geräts 10 Sekunden lang gedrückt, um einen Werksreset durchzuführen.
Reichweitentest
Um zu testen, ob das Gerät mit dem Z-Wave-Gateway oder der Alarmzentrale kommunizieren kann:
Versetzen Sie das Gateway/die Zentrale in den Reichweitentest-Modus (Walk Test).
Drücken Sie die Funktionstaste am Gerät
Das Gateway/die Zentrale sollte anzeigen, ob sich das Gerät innerhalb der Betriebsreichweite befindet (bitte beachten Sie das Bedienungshandbuch des Gateways/der Zentrale).
Bedienung
Relaissteuerung
Nachdem der Relay Toggle Switch erfolgreich in ein Z-Wave-Netzwerk eingebunden wurde, kann das Gateway/die Alarmzentrale das Relais fernsteuern, um es ein-, auszuschalten oder zwischen Ein- und Aus-Zustand umzuschalten. Bitte beachten Sie Ihr Z-Wave-Gateway/Ihre Alarmzentrale für weitere Details.
Z-Wave-Informationen
Gerätetyp: On/Off Power Switch
Rollentyp: Always On Slave (AOS)
Unterstützung/Steuerung der Command Class
Verpflichtende CC-Unterstützung: Association CC, v2 oder neuer
Association Group Information CC
Basic CC
Binary Switch CC
Device Reset Locally CC
Manufacturer Specific CC
Power level CC
Version CC, v2 oder neuer
Z-Wave Plus Info CC
Empfohlene CC-Unterstützung: Firmware Update Metadata CC
Z-Wave-Gruppen (Association Command Class Version 2)
Der Switch kann so eingestellt werden, dass er Meldungen an zugeordnete Z-Wave-Geräte sendet. Er unterstützt eine Association-Gruppe mit Unterstützung für fünf Knoten für Grouping 1. Für Grouping 1 meldet der Switch seinen aktuellen Status an das Z-Wave-Gateway/die Zentrale.
Gruppe 1 für „LifeLine“:
Binary Switch CC (SWITCH_BINARY_REPORT)
Device Reset Locally CC (COMMAND_CLASS_DEVICE_RESET_LOCALLY)
Automatische Meldung an Grouping 1 (maximal 5 Knoten)
Ein/Aus-Ereignismeldung
Beim Umschalten zwischen Ein/Aus wird ein Binary Switch Report an die Knoten von Grouping 1 gesendet.
