DC-16SL

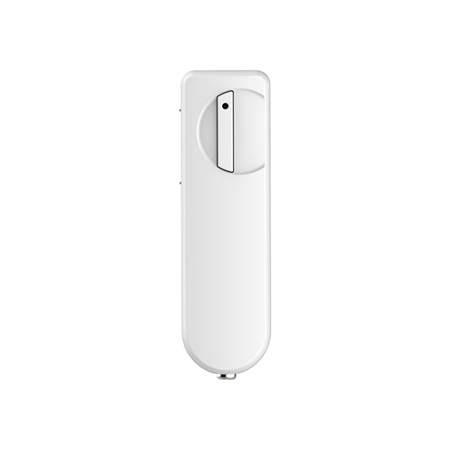

Türkontakt

Der Türkontakt überwacht das Öffnen/Schließen von festgelegten Vorrichtungen (z. B. Tür oder Fenster). Der Türkontakt wird am Rahmen der zu überwachenden Vorrichtung befestigt, während ein Betätigungsmagnet an der Vorrichtung selbst angebracht wird. Wenn die Tür oder das Fenster geöffnet wird, entfernt sich der Magnet vom Türkontakt, wodurch ein interner Magnetschalter aktiviert wird und der Türkontakt ein Alarmsignal an die Alarmzentrale sendet. Das Gerät ist zudem in der Lage, Signalprobleme sowie eine niedrige Batteriespannung zu melden.

Der Türkontakt besteht aus einem Deckel und einer Basis. Der Deckel enthält die gesamte Elektronik, während die Basis der Befestigung des Geräts dient. Ein eingebauter Sabotageschalter auf der Platine schützt vor unbefugtem Öffnen und/oder Entfernen des Geräts.

Der Türkontakt ist in folgenden Frequenzmodellen erhältlich:

433AM

433FM F1

868WF

868FM

868FM F1

869FM

869F1

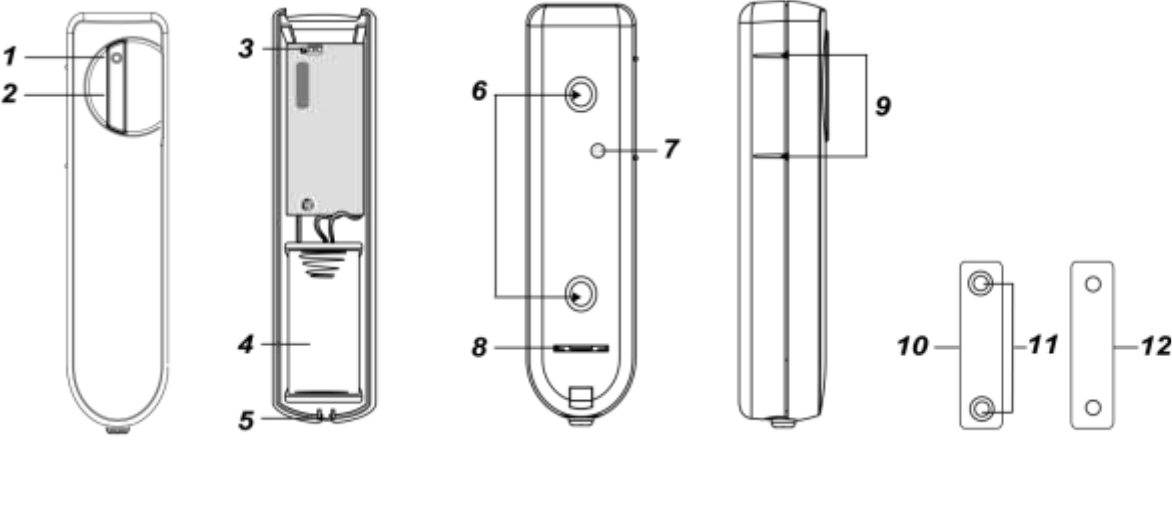

Identifizierung der Teile

  1. LED-Anzeige

  2. Lern-/Testtaste

– Drücken Sie die Testtaste, um einen Lerncode zu übertragen.

– Drücken Sie die Testtaste einmal, um für 3 Minuten in den Testmodus zu wechseln.

  1. Überwachungs-Jumperschalter (JP2)

Jumper Ein: Die Jumperbrücke ist gesteckt

Jumper Aus: Die Jumperbrücke ist entfernt oder auf einem Pin „geparkt

– Wenn der Jumper auf EIN gesetzt ist, ist die Überwachung deaktiviert. (Werkseinstellung für 433AM)

– Wenn der Jumper auf AUS gesetzt ist, ist die Überwachung aktiviert.(Werkseinstellung für die Modelle 868WF, 868FM, 869FM)

Bei den Modellen 433FM-F1, 868FM-F1 und 869-F1 ist dieser Jumper nicht vorhanden, und die Überwachung ist stets aktiviert

  1. Batterie

  2. Bohrung für die Gehäusebefestigungsschraube

  3. Ausbrechöffnungen

  4. Sabotageschalter

  5. Öffnung für Batterie-Isolierstreifen

  6. Rippenmarkierungen

  7. Magnet

– Montieren Sie den Magneten auf der Seite des Türkontakts, die 2 Rippenmarkierungen aufweist, um die Position des internen Magnetschalters anzuzeigen. Der Türkontakt sollte entweder aufrecht oder umgekehrt montiert werden, damit die mit Rippenmarkierungen versehene Seite dem Magneten zugewandt ist.

  1. Bohrung für Magnetschraube

  2. Magnet-Distanzstück

Mitgeliefertes Zubehör

  1. 1 Magnet

  2. 2 Schrauben

  3. 1 doppelseitiges Klebepad

  4. 2 Dübel

  5. 2 Magnet-Befestigungsschrauben

  6. 1 Magnet-Distanzstück

  7. 2 weiße Abdeckkappen

LED-Anzeige

Im Normalbetrieb bleibt die LED-Anzeige ausgeschaltet, außer in folgenden Situationen:

  • Wenn der Sabotageschalter des Türkontakts ausgelöst wird.

  • Jedes Mal, wenn der Türkontakt bei Sabotage oder niedrigem Batteriestand aktiviert wird.

  • Jedes Mal, wenn der Türkontakt aktiviert wird und im Testmodus ein Signal überträgt.

Überwachung

  • Wenn aktiviert, überträgt der Türkontakt im Normalbetrieb automatisch in zufälligen Abständen von 30 bis 50 Minuten periodische Überwachungssignale an die Alarmzentrale.

  • Hat die Alarmzentrale über einen voreingestellten Zeitraum kein Signal von dem betreffenden Türkontakt erhalten, meldet die Alarmzentrale, dass dieser Türkontakt ein Signalausfallproblem aufweist.

Sabotageschalter

  • Er dient dem Schutz vor unbefugter Entfernung vom Montageort, dem Öffnen des Gehäuses oder einer instabilen Montage. Wird die Sabotage ausgelöst, sendet der Türkontakt ein Signal zur Meldung an die Alarmzentrale, und zusätzlich leuchtet die LED auf.

Batterie

Der Türkontakt verwendet als Stromquelle eine 3V CR2 Lithium-Batterie und kann außerdem einen niedrigen Batteriestand erkennen. Bei niedrigem Batteriestand wird zusammen mit der regulären Übertragung ein Signal für niedrigen Batteriestand an die Alarmzentrale gesendet. Die LED leuchtet auf, wenn der Türkontakt bei niedrigem Batteriestand aktiviert wird. Ist die Batterie erschöpft, stellt der Türkontakt sämtliche Funktionen ein, und die LED blinkt alle 4 Sekunden.

Batteriewechsel:

Drücken Sie nach dem Entfernen der Batterie die Lern-/Testtaste 5-6 Mal, um eine vollständige Entladung zu bewirken, bevor Sie die neue Batterie einsetzen.

Hinweis:

Aufgrund der Batterieeigenschaften führt der Türkontakt nach dem Einsetzen einer neuen Batterie innerhalb von 16 Minuten nach dem Einsetzen eine Selbstprüfung durch, ob diese Batterie ordnungsgemäß funktioniert.

Testmodus

Der Türkontakt kann durch einmaliges Drücken der Testtaste auf der Frontabdeckung für 3 Minuten in den Testmodus versetzt werden. Im Testmodus leuchtet die LED-Anzeige bei Auslösung auf. Bei jedem Drücken der Testtaste überträgt der Türkontakt ein Testsignal an die Alarmzentrale zur Prüfung der Funkreichweite und setzt den Testmodus wieder auf die Dauer von 3 Minuten zurück. Der Testmodus wird nach Ablauf der 3 Minuten automatisch beendet, und das Gerät kehrt in den Normalbetrieb zurück.

Erste Schritte

Schritt 1: Ziehen Sie den Batterie-Isolator gleichmäßig heraus

Schritt 2: Versetzen Sie die Alarmzentrale in den Anlernmodus, Details hierzu finden Sie in der Anleitung der Alarmzentrale.

Schritt 3: Drücken Sie die Test-Taste am Türkontakt, um ein Signal an die Alarmzentrale zu senden.

Schritt 4: Wenn die Alarmzentrale das Signal erfolgreich empfängt, sollte die Alarmzentrale reagieren (z. B. durch Signaltöne). Beachten Sie die Anleitung Ihrer Alarmzentrale, um den Anlernvorgang abzuschließen.

Schritt 5: Nachdem der Türkontakt angelernt wurde, versetzen Sie die Alarmzentrale in den Modus „Walk Test“, halten Sie den Türkontakt an der gewünschten Position und drücken Sie die Test-Taste, um zu prüfen, ob sich diese Position innerhalb der Signalreichweite der Alarmzentrale befindet.

Schritt 6: Wenn Sie mit dem Türkontakt an der gewählten Position zufrieden sind, fahren Sie mit der Installation fort.

Installation

Schritt 1: Montieren Sie den Türkontakt mit einer der unten aufgeführten Methoden.

Schritt 2: Montieren Sie den Magneten mit den mitgelieferten Schrauben am beweglicheren Objekt (z. B. Tür).

Richten Sie den Magneten anhand der Rippenmarkierung am Türkontakt aus.

Verwenden Sie bei Bedarf den Magnet-Abstandshalter, um den Magneten besser an den Rippenmarkierungen auszurichten.

Hinweis:

Der Magnet sollte bei geschlossener Tür nicht mehr als 15 mm vom Melder entfernt sein.

Die beiden mitgelieferten weißen Abdeckkappen können zur ästhetischen Vollständigkeit in die Schraubenlöcher des Magneten eingesetzt werden.

Montagemethoden

Es gibt zwei Möglichkeiten, den Türkontakt zu montieren: selbstklebende Montage oder Schraubmontage.

  • Selbstklebende Montage

  1. Die Montagefläche sollte sauber, trocken und glatt sein. Reinigen Sie die Montagefläche bei Bedarf mit einem geeigneten Entfetter.

  2. Entfernen Sie die Schutzfolie von einer Seite des doppelseitigen Klebepads. Bringen Sie es auf der Rückseite des Geräts an und drücken Sie es 30 Sekunden lang fest an, um einen guten Kontakt sicherzustellen.

  3. Entfernen Sie die andere Schutzfolie und drücken Sie den Türkontakt 30 Sekunden lang fest an die gewünschte Position.

Hinweis:

Verwenden Sie die Klebepad-Methode nicht auf Oberflächen mit abblätternder oder rissiger Farbe oder auf rauen Oberflächen.

Bringen Sie das 3M-Klebeband bitte nicht erneut an. Es kann nicht wiederverwendet werden

Installieren Sie den Türkontakt bitte am stationäreren Objekt (z. B. Türrahmen oder Fensterrahmen) und montieren Sie den Magneten am beweglicheren Objekt (z. B. Tür oder Fenster).

  • Schraubmontage

Der Sockel verfügt über zwei Ausbrechöffnungen, an denen der Kunststoff dünner ist, für die Montage. So montieren Sie den Türkontakt:

  1. Entfernen Sie die Abdeckung, indem Sie die Sicherungsschraube der Abdeckung mit einem Kreuzschlitzschraubendreher lösen.

  1. Brechen Sie die Ausbrechöffnung am Sockel durch.

  2. Bohren Sie beide Löcher unter Verwendung der Öffnungen als Schablone.

  3. Setzen Sie Dübel ein, wenn Sie in Putz oder Ziegel montieren.

  4. Schrauben Sie den Sockel mit einem Kreuzschlitzschraubendreher in den Dübel.

  5. Bringen Sie die Abdeckung am Sockel an und ziehen Sie die Sicherungsschraube der Abdeckung fest.
