PRL-8ZBS(R)-AC-OTA

ZigBee Relay Controller

Einführung

PRL-8ZBS-AC-OTA ist ein ZigBee Relay Controller, der an verkabelte Geräte angeschlossen und entweder auf Normal Open (N.O.) oder Normal Close (N.C.) Status eingestellt werden kann. Nach dem Beitritt zum ZigBee-Netzwerk kann der Relay Controller über das ZigBee-Netzwerk gesteuert werden, um angeschlossene Geräte zu aktivieren.

Der Relay Controller nutzt die ZigBee-Technologie zur drahtlosen Signalübertragung. ZigBee ist ein drahtloses Kommunikationsprotokoll, das zuverlässig ist, einen geringen Stromverbrauch hat und eine hohe Übertragungseffizienz aufweist. Basierend auf dem IEEE802.15.4-Standard ermöglicht ZigBee, dass eine große Anzahl von Geräten in ein Netzwerk eingebunden und für Datenaustausch und Signalübertragung koordiniert werden kann.

Der Relay Controller dient als Endgerät im ZigBee-Netzwerk. Er kann in das ZigBee-Netzwerk eingebunden werden, um Signale zu senden oder zu empfangen, erlaubt es jedoch keinem anderen ZigBee-Gerät, dem Netzwerk über den Relay Controller beizutreten.

Modelle mit Router-Funktion dienen zusätzlich als Router im ZigBee-Netzwerk. Nach der Einbindung in das ZigBee-Netzwerk ermöglicht es anderen ZigBee-Geräten, dem Netzwerk über den Relay Controller beizutreten.

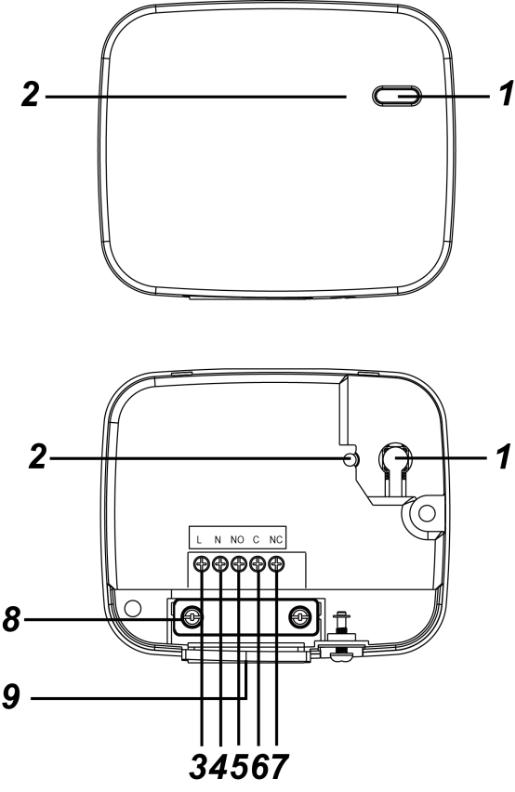

Teilebezeichnung

  1. Funktionstaste

Die Funktionstaste wird verwendet, um den Relay Controller zurückzusetzen, damit er einem verfügbaren ZigBee-Netzwerk beitreten kann.

Halten Sie die Taste 10 Sekunden lang gedrückt und lassen Sie sie dann los, um den Relay Controller zurückzusetzen.

  1. LED-Anzeige (Rot)

Die LED-Anzeige zeigt den Relais-Status an:

  • Blinkt einmal: Das Relais wurde zurückgesetzt.

  • Blinkt zweimal: Das Relais ist erfolgreich einem ZigBee-Netzwerk beigetreten.

  • Blinkt einmal alle 20 Minuten:

  • Das Relais hat die Verbindung zu seinem aktuellen ZigBee-Netzwerk verloren.

Anschlussklemmen

Führen Sie den Draht in die Klemme ein, ziehen Sie die Schraube an, um die Klemme zu schließen und den Draht zu fixieren. Lösen Sie die Schraube, um die Klemme zu öffnen und den an der Klemme angeschlossenen Draht zu entfernen.

  1. Line (Wechselstromeingang)

  2. Neutral

  3. NO

    Für die Normal-Open-Verbindung mit dem Gerät.

  4. Common

  5. NC

    Für die Normal-Close-Verbindung mit dem Gerät

  6. Zugentlastungsklemme

Die Klemme dient zur Sicherung der Drähte und bietet Zugentlastung, um die Drähte vor dem Metallausschnitt zu schützen.

  1. Kabelschnalle

    Die Kabelschnalle wird zur Kabelführung verwendet.

Spezifikation

  • Stromquelle (externe Stromversorgung): 100-240VAC

  • Relaisausgang: Potentialfreies SPDT-Relais, maximale Betriebslast: 10A (ohmsch) bei 24VDC oder 240VAC

  • Litzendraht: 14 ~ 22 AWG

  • Betriebstemperatur: -10°C bis 45°C (14°F bis 113°F)

  • Luftfeuchtigkeit: Bis zu 85% nicht kondensierend

  • Abmessungen: 86mm x 72mm x 29mm

Installationsumgebung
VESTA-191 Anleitung

  • Der Relay Controller sollte im Innenbereich an einem trockenen Ort installiert werden.

  • Es wird empfohlen, das Gerät in einer feuerbeständigen Kunststoff-Anschlussdose zu installieren.

  • Installieren Sie das Gerät nicht in einer Metall-Anschlussdose, um die Z-Wave-Reichweite zu optimieren.

Achtung
VESTA-191 Anleitung

  • Alle Arbeiten am Gerät, einschließlich Installation und Wartung, müssen von einer qualifizierten und zugelassenen Elektrofachkraft durchgeführt werden.

  • Um einen Stromschlag und/oder Geräteschäden zu vermeiden, trennen Sie vor der Installation und Wartung die Stromversorgung an der Hauptsicherung oder am Leitungsschutzschalter.

Schließen Sie das Gerät nicht an Lasten an, die den unterstützten Laststrom überschreiten.

Installation

Die Verkabelung des PRL darf nur von einem zertifizierten Techniker mit entsprechender Fachkenntnis und Schulung im Bereich Elektrogeräte durchgeführt werden. Verkabeln Sie das Relais gemäß den nachstehenden Anweisungen:

  1. Schalten Sie die Stromversorgung vor dem Anschließen aus.

  2. Entfernen Sie die obere Abdeckung und die Zugentlastungsklemme.

  3. Verbinden Sie die Klemmen L und N der Stromversorgung durch die Verkabelungsöffnung jeweils mit den Klemmen Line und Neutral des PRL.

  4. Wählen Sie je nach dem Gerät, das Sie über das Relais steuern möchten, die Klemme NO oder NC und verkabeln Sie das Relais mit dem Gerät, um eine Normal-Offen- oder Normal-Geschlossen-Verbindung mit dem Gerät herzustellen.

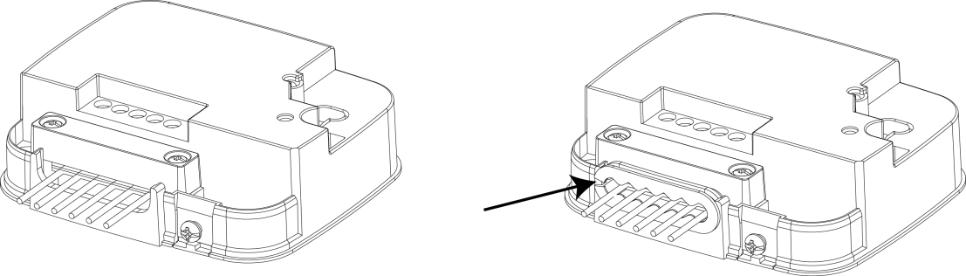

  5. Setzen Sie nach Abschluss der Geräteverkabelung die Zugentlastungsklemme wieder ein, verwenden Sie die Kabelschnalle zur Kabelführung und platzieren Sie die Kabelschnalle so auf der Basis, dass sich ihre Öffnung (Aussparung) links befindet (siehe Abbildung unten).

  1. Setzen Sie die obere Abdeckung wieder auf. Schalten Sie die Stromversorgung ein, um den Relais-Controller mit Strom zu versorgen.

ZigBee-Netzwerkeinrichtung

Richtlinie für ZigBee-Geräte

ZigBee ist ein drahtloses Kommunikationsprotokoll, das zuverlässig ist, einen geringen Energieverbrauch aufweist und eine hohe Übertragungseffizienz besitzt. Basierend auf dem Standard IEEE802.15.4 ermöglicht ZigBee es, eine große Anzahl von Geräten in ein Netzwerk einzubinden, die für den Datenaustausch und die Signalübertragung koordiniert werden.

Beitritt zum ZigBee-Netzwerk

Als ZigBee-Gerät muss der Relay Controller einem ZigBee-Netzwerk beitreten, um Befehle zu empfangen. Befolgen Sie die nachstehenden Schritte, um den Relay Controller in ein ZigBee-Netzwerk aufzunehmen.

  1. Schließen Sie die Stromversorgung gemäß der obigen Installationsanleitung an den Relay Controller an und schalten Sie den Relay Controller ein.

  2. Halten Sie die Funktionstaste 10 Sekunden lang gedrückt, während der Relay Controller zurückgesetzt wird und mit der Suche nach einem bestehenden ZigBee-Netzwerk beginnt. Stellen Sie sicher, dass die Funktion Permit-to-Join am Router oder Koordinator Ihres ZigBee-Netzwerks aktiviert ist.

  3. Wenn der Relay Controller erfolgreich einem ZigBee-Netzwerk beitritt, blinkt die LED-Anzeige zur Bestätigung zweimal.

  4. Nach dem Beitritt zum ZigBee-Netzwerk wird der Relay Controller automatisch im Netzwerk registriert. Überprüfen Sie bitte den ZigBee-Netzwerkkoordinator, die Alarmzentrale oder die CIE (Control and Indicating Equipment), um zu bestätigen, dass Beitritt und Registrierung erfolgreich waren.

  5. Wenn der Relay Controller nach dem Beitritt zum ZigBee-Netzwerk die Verbindung zum aktuellen ZigBee-Netzwerk verliert, blinkt die LED-Anzeige alle 20 Minuten. Überprüfen Sie in diesem Fall den Zustand Ihres ZigBee-Netzwerks und die Signalreichweite des Relay Controllers, um das Problem zu beheben.

Entfernen des Geräts aus dem ZigBee-Netzwerk (Werksreset)

Um den Relay Controller aus dem aktuellen ZigBee-Netzwerk zu entfernen, muss das Gerät auf Werkseinstellungen zurückgesetzt werden, um die Entfernung des Geräts abzuschließen. Die Werksreset-Funktion löscht die gespeicherten Einstellungen und Informationen des Geräts und veranlasst es, nach einem neuen ZigBee-Netzwerk zu suchen.

Stellen Sie vor dem Entfernen des Geräts sicher, dass sich der Relay Controller innerhalb der Signalreichweite des aktuellen ZigBee-Netzwerks befindet

  1. Halten Sie die Funktionstaste 10 Sekunden lang gedrückt und lassen Sie sie dann los, um den Relay Controller zurückzusetzen.

  2. Beim Zurücksetzen löscht das Gerät die aktuelle ZigBee-Netzwerkeinstellung und sendet ein Signal an den ZigBee-Koordinator, um sich selbst aus dem aktuellen ZigBee-Netzwerk zu entfernen. Anschließend sucht es aktiv erneut nach einem verfügbaren ZigBee-Netzwerk und tritt diesem automatisch bei.

OTA-Firmware-Aktualisierung (nur für OTA-Version)

Der Power Controller unterstützt die Funktion zur OTA-Firmware-Aktualisierung über das ZigBee-Netzwerk, die vom ZigBee-Netzwerkkoordinator aus gestartet werden kann. Befolgen Sie die nachstehenden Schritte, um eine OTA-Firmware-Aktualisierung durchzuführen.

Schritt 1. Sie müssen auf Ihren ZigBee-Koordinator zugreifen, um die Firmware-Aktualisierung über die Luftschnittstelle durchzuführen.

Schritt 2. Wählen Sie auf der Konfigurationswebseite das Gerät aus, das Sie aktualisieren möchten, und wählen Sie die bereitgestellte neue ZigBee-Firmware aus. Weitere Einzelheiten finden Sie im Benutzerhandbuch des ZigBee-Koordinators.

Schritt 3. Drücken Sie „OK“, um den Aktualisierungsvorgang zu starten. Die LED blinkt dabei fortlaufend. Führen Sie während des OTA-Vorgangs keine anderen Aktionen durch und schalten Sie die Alarmzentrale nicht aus.

Schritt 4. Die Aktualisierung dauert etwa 20 bis 30 Minuten. Bitte beachten Sie, dass die Dauer je nach Dateigröße oder Entfernung zwischen Ihrem Zubehörteil und dem Koordinator variieren kann.

Schritt 5. Warten Sie, bis die Firmware-Aktualisierung abgeschlossen ist. Wenn der Fortschritt 100 % erreicht, wird das Gerät automatisch zurückgesetzt. Sie können die Webseite auch erneut aktualisieren, um sicherzustellen, dass die Gerätefirmware erfolgreich aktualisiert wurde und die neueste Version angezeigt wird.

Kapazität für ZigBee-Router-Geräte (nur PRL-8ZBSR-AC)

Das Relay-Controller-Modell mit Router-Funktion ermöglicht es anderen ZigBee-Geräten, dem ZigBee-Netzwerk über den Router beizutreten. Es verfügt über eine maximale Kapazität von 40 Geräten/Routern.

Betrieb

Relaissteuerung

Sobald der Relay Controller erfolgreich einem ZigBee-Netzwerk beigetreten ist, kann das Gateway/die Alarmzentrale ihn per Fernsteuerung ein- oder ausschalten oder zwischen Ein- und Aus-Zustand umschalten. Weitere Einzelheiten finden Sie in der Anleitung Ihres ZigBee-Gateways/Ihrer Alarmzentrale.

Anhang (nur für Entwickler)

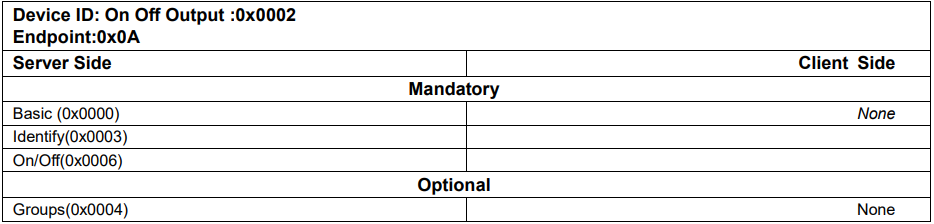

Relay Cluster ID

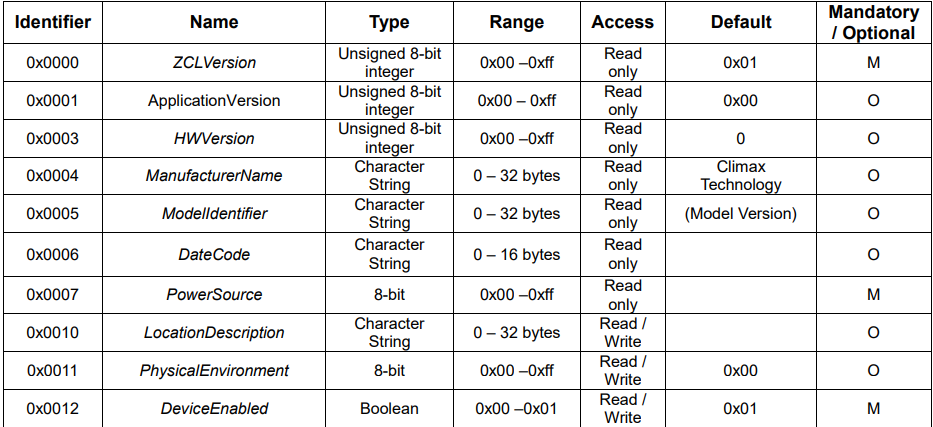

Attribute der Basic-Cluster-Informationen

Attribute der Identify-Cluster-Informationen

Attribute der On/Off-Cluster-Informationen

Attribute der Groups-Cluster-Informationen
