PSS-29ZBS(R) / PSM-29ZBS(R)

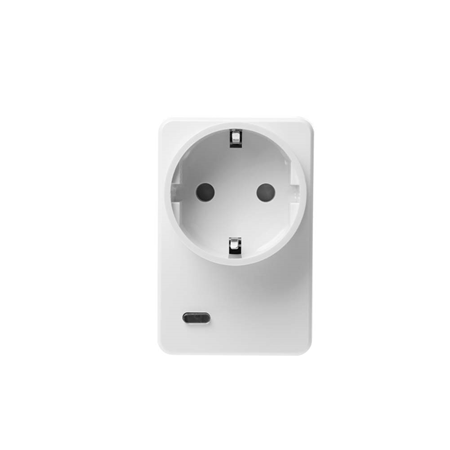

ZigBee Power Meter / Plug Switch
Einführung
Die Power-Switch-Serie umfasst die folgenden Modelle:
PSS-29ZBS: ZigBee Power Switch
PSS-29ZBSR: ZigBee Power Switch mit Router-Funktion
PSM-29ZBS: ZigBee Power Switch mit Meter
PSM-29ZBSR: ZigBee Power Switch mit Meter und Router-Funktion
Die Power Switches können drahtlose Signale des Koordinators im ZigBee-Netzwerk empfangen, um angeschlossene Geräte ein- bzw. auszuschalten.
Der Power Switch nutzt die ZigBee-Technologie zur drahtlosen Signalübertragung. ZigBee ist ein zuverlässiges Funkkommunikationsprotokoll mit geringem Stromverbrauch und hoher Übertragungseffizienz. Basierend auf dem IEEE802.15.4-Standard ermöglicht ZigBee die Einbindung einer großen Anzahl von Geräten in ein Netzwerk zum koordinierten Datenaustausch und zur Signalübertragung.
Modelle mit Meter-Funktion (PSM-29ZBS / PSM-29ZBSR) verfügen zusätzlich über die Möglichkeit, den Energieverbrauch mit einem integrierten Stromzähler zu erfassen und die Daten regelmäßig an den Koordinator zu übermitteln.
Modelle mit Router-Funktion (PSS-29ZBSR / PSM-29ZBSR) dienen zudem als Router im ZigBee-Netzwerk. Nachdem sie in das ZigBee-Netzwerk aufgenommen wurden, ermöglichen sie anderen ZigBee-Geräten den Beitritt zum Netzwerk über den Power Switch.
Modell-Nr.
Meter
ZigBee-Router
PSS-29ZBS
Nein
Nein
PSS-29ZBSR
Nein
Ja
PSM-29ZBS
Ja
Nein
PSM-29ZBSR
Ja
Ja
Teileidentifikation
Funktionstaste, auch als LED-Anzeige bezeichnet
Die Funktionstaste dient gleichzeitig als LED-Anzeige. Die Funktionstaste wird zur Steuerung des Power Switch verwendet. Die LED-Anzeige zeigt den Status des Power Switch an.
LED-Anzeige:
Die LED-Anzeige leuchtet unter folgenden Bedingungen auf:
An: Der Power Switch ist eingeschaltet.
Aus: Der Power Switch ist ausgeschaltet.
Blinkt zweimal: Der Power Switch ist erfolgreich einem ZigBee-Netzwerk beigetreten.
Blinkt 5-mal: Der Power Switch wurde erfolgreich mit einem Controller verbunden
Blinkt alle 20 Minuten: Der Power Switch hat die Verbindung zu seinem aktuellen ZigBee-Netzwerk verloren (nur PSS-29ZBS und PSM-29ZBS)
Verwendung der Funktionstaste:
Drücken Sie die Taste, um den Power Switch ein- bzw. auszuschalten
Halten Sie die Taste 10 Sekunden lang gedrückt und lassen Sie sie dann los, um den Power Switch zurückzusetzen.
Halten Sie die Taste 3 Sekunden lang gedrückt und lassen Sie sie dann los, um eine Bindung mit einem Controller herzustellen.

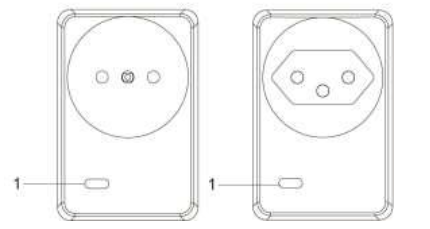

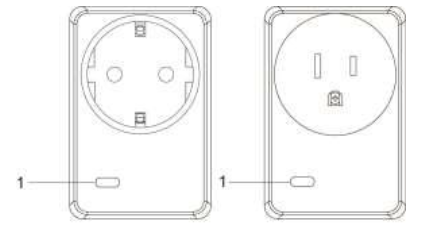

Typ F Typ B
Typ L Typ J
ZigBee Netzwerkeinrichtung
ZigBee-Geräterichtlinie
ZigBee ist ein drahtloses Kommunikationsprotokoll, das zuverlässig arbeitet, einen niedrigen Energieverbrauch aufweist und eine hohe Übertragungseffizienz bietet. Basierend auf dem IEEE802.15.4-Standard ermöglicht ZigBee die Einbindung einer großen Anzahl von Geräten in ein Netzwerk, die für den Datenaustausch und die Signalübertragung koordiniert werden.
Beitritt zum ZigBee-Netzwerk
Als ZigBee-Gerät muss der Power Switch einem ZigBee-Netzwerk beitreten, um Befehle zu empfangen und Informationen zum Energieverbrauch zu übertragen. Befolgen Sie die nachstehenden Schritte, um den Power Switch in ein ZigBee-Netzwerk aufzunehmen.
Stecken Sie den Power Switch in eine Steckdose.
Halten Sie die Funktionstaste 10 Sekunden lang gedrückt, während der Power Switch zurückgesetzt wird und mit der Suche nach einem bestehenden ZigBee-Netzwerk beginnt. Stellen Sie sicher, dass die Funktion permit-to-join am Router oder Koordinator Ihres ZigBee-Netzwerks aktiviert ist.
Wenn der Power Switch erfolgreich einem ZigBee-Netzwerk beitritt, blinkt die LED-Anzeige zweimal zur Bestätigung.
Nach dem Beitritt zum ZigBee-Netzwerk wird der Power Switch automatisch im Netzwerk registriert. Bitte überprüfen Sie den ZigBee-Netzwerkkoordinator, die Alarmzentrale oder die CIE (Control and Indicating Equipment), um zu bestätigen, dass der Beitritt und die Registrierung erfolgreich waren.
Wenn die Registrierung und der Beitritt zum Netzwerk nicht erfolgreich waren, überprüfen Sie bitte die Einstellungen Ihres ZigBee-Netzwerkkoordinators, der Alarmzentrale oder der CIE, um sicherzustellen, dass die Funktion permit-to-join verfügbar ist, und verwenden Sie anschließend die unten beschriebene Werksrücksetzung, um dem ZigBee-Netzwerk beizutreten.
Kopplung mit einem Controller
Nach dem Beitritt zum ZigBee-Netzwerk kann der Power Switch mit einem Controller-Gerät gekoppelt werden, das zum Ein- und Ausschalten des Power Switch verwendet werden kann. So koppeln Sie den Power Switch mit dem Gerät:
Halten Sie die Funktionstaste 3 Sekunden lang gedrückt und lassen Sie sie dann los. Der Power Switch sendet eine Kopplungsanfrage an den Koordinator.
Lesen Sie in der Anleitung Ihres Controllers nach, wie innerhalb von 16 Sekunden eine Kopplungsanfrage für das Gerät gesendet wird.
Wenn die Kopplung erfolgreich war, blinkt die LED-Anzeige des Power Switch zur Bestätigung 5-mal. Sie können nun den Controller verwenden, um die Ausgangsleistung des Power Switch anzupassen.
Wenn die Kopplung nicht erfolgreich war, wiederholen Sie bitte den Kopplungsvorgang.
Entfernen des Geräts aus dem ZigBee-Netzwerk (Werksrücksetzung)
Um den Power Switch aus dem aktuellen ZigBee-Netzwerk zu entfernen, muss eine Werksrücksetzung durchgeführt werden, um die Entfernung des Geräts abzuschließen. Die Werksrücksetzung löscht die gespeicherten Einstellungen und Informationen des Power Switch und veranlasst ihn, nach einem neuen ZigBee-Netzwerk zu suchen.
Stellen Sie vor dem Entfernen des Geräts sicher, dass sich der Power Switch innerhalb der Signalreichweite des aktuellen ZigBee-Netzwerks befindet
Halten Sie die Funktionstaste 10 Sekunden lang gedrückt und lassen Sie sie dann los, um den Power Switch zurückzusetzen.
Nach dem Zurücksetzen löscht der Power Switch die aktuellen ZigBee-Netzwerkeinstellungen und sendet ein Signal an den ZigBee-Koordinator, um sich selbst aus dem aktuellen ZigBee-Netzwerk zu entfernen. Anschließend sucht er wieder aktiv nach einem verfügbaren ZigBee-Netzwerk und tritt diesem automatisch bei.

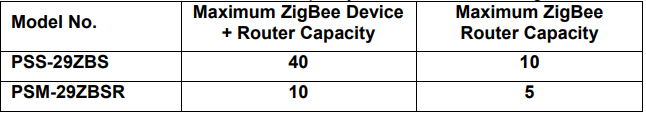

ZigBee-Router-Gerätekapazität (nur PSS-29ZBSR / PSM-29ZBSR)
Die Power Switch-Modelle mit Router-Funktion ermöglichen es anderen ZigBee-Geräten, über den Router dem ZigBee-Netzwerk beizutreten. Der Power Switch Router hat eine maximale Kapazität von 40 Geräten, einschließlich 10 Routern; der Power Switch Meter Router hat eine maximale Kapazität von 10 Geräten, einschließlich 5 Routern.
Bedienung
Installation
Stecken Sie den Power Switch in eine Steckdose und schließen Sie anschließend das Gerät an die Buchse des Power Switch an. Das Gerät muss sich im EIN-Status befinden.
WICHTIGER HINWEIS: Der Power Switch verfügt über keine Backup-Batterie und wird bei einem Ausfall der Netzspannung stromlos. Verwenden Sie den Power Switch NICHT als Router für Ihre Sicherheitsmelder oder Alarmsteuerungsgeräte wie Türkontakt, PIR-Melder…usw., da die Melder sonst die Verbindung zum ZigBee-Netzwerk verlieren, sobald der Power Switch von der Netzspannung getrennt wird. Planen Sie die Installationsorte dieser Sicherheitsmelder ohne Verwendung des Power Switch und nutzen Sie für diese ausschließlich einen Router mit Backup-Batterie. Die Router-Funktion des Power Switch sollte NUR zur Erweiterung der Signalreichweite für andere Power Switches/Dimmer verwendet werden
Gerätesteuerung
Nachdem der Power Switch erfolgreich einem ZigBee-Netzwerk beigetreten ist, kann der Koordinator den Power Switch fernbedient ein-/ausschalten, um das Gerät zu steuern
Sie können auch die Taste am Power Switch drücken, um dessen Ein-/Aus-Status umzuschalten
Wenn Sie eine Fernbedienung mit dem Power Switch verbunden haben, können Sie auch diese verwenden, um den Power Switch ein-/auszuschalten.
Wenn der Power Switch aus der Steckdose entfernt wird, wird nach erneutem Anschließen des Power Switch dessen vorheriger Ein-/Aus-Status innerhalb von 1 Minute wiederhergestellt
Energieverbrauchsüberwachung (nur PSM-29ZBS / PSM-29ZBSR)
Power Switch-Modelle mit integriertem Zähler senden alle 10 Minuten ein Signal mit ihren Stromverbrauchsdaten an den ZigBee-Netzwerk-Koordinator.
Sobald sich die Energieabgabe des Power Switch um +/- 2W ändert, sendet er automatisch ein Signal mit Stromverbrauchsdaten zur Aktualisierung an den ZigBee-Netzwerk-Koordinator.
Der Power Switch sendet ein Signal mit Leistungsdaten an den Koordinator, sobald der kumulierte Stromverbrauch um 0,1kW/h ansteigt.
Der Zähler hat eine Genauigkeit von +/- 5%.
Um die kumulierten Stromverbrauchsdaten des Power Switch zu löschen, gehen Sie wie folgt vor:
Trennen Sie den Power Switch von der Steckdose.
Halten Sie die Funktionstaste gedrückt und stecken Sie den Power Switch bei gedrückt gehaltener Taste wieder ein.
Halten Sie die Taste weiterhin gedrückt und lassen Sie sie nach 3 Sekunden los. Die kumulierten Stromverbrauchsdaten werden gelöscht.
Maximale Betriebslast
Für 110V: die maximale Betriebslast beträgt 1760W und 16A.
Für 230V: die maximale Betriebslast beträgt 3680W und 16A.
Bei Überhitzung des Power Switch wird die Stromversorgung als Sicherheitsmaßnahme automatisch unterbrochen. Der Power Switch muss nach der Abschaltung ausgesteckt und wieder eingesteckt werden, um den normalen Betrieb wieder aufzunehmen.
